集中式焊烟除尘系统 多工位捕集、集中管网与统一净化

围绕多个焊接工位设置吸气臂或集气罩,通过支管主管接入集中净化主机,统一配置过滤、清灰、排风和分区控制。

来金天津基地
22 台机器人工作站 · 2020 年 12 月完工验收
工程服务
设计、制造、安装、调试
大型金属加工车间内多工位焊烟吸气臂与集中管网
多个焊接工位通过吸气臂和支管接入车间集中管网。

集中式焊烟除尘系统 设备介绍

集中式焊烟除尘系统将多个手工焊接、专机或机器人焊接工位的烟尘汇入集中净化设备。每个工位根据焊缝位置、工件姿态和操作动作配置吸气臂、固定罩或围护,再经支管与主管送至过滤主机,完成颗粒物过滤、清灰集尘和排风。集中系统的重点是把不同工位作为一个整体组织:既要让罩口有效捕集,也要核对同时使用组合、远近支路阻力和分区启停。与移动式单机相比,集中方案便于统一安排主机、维护和排风,但前期需确定管道路线、安装空间及生产接口。实际配置根据焊材与母材、作业时间及现场气流确定,不由车间面积单独决定。

手工焊接:罩口随焊缝调整
柔性吸气臂应覆盖实际作业范围并稳定悬停,兼顾人员视线、工件移动和保护气体。日常使用时,罩口位置与软管状态都需要检查。
机器人单元:围绕动作布置
固定罩体与围挡需结合机器人动作、上下件及维护开门范围设计。不同程序和工件姿态会改变烟源位置,收集效果应在实际作业中核对。
多工位:按生产组合配风
多套捕集端经支管接入集中主机时,按同时运行组合核对支路风量和管网平衡,并安排压差、清灰、排风及联动检查。

焊接烟尘从产生到收集怎样处理

从焊接工位开始组织气流,源头捕集、过滤与维护相互配合。

  1. 靠近焊接烟源捕集

    按焊缝、操作位置和烟尘扩散路径布置罩口,避免妨碍焊接,并兼顾气体保护和现场干扰气流。

  2. 输送与颗粒物过滤

    气流经软管或集中管网进入适配过滤单元;按烟尘与火花风险安排必要的前端保护。

  3. 集尘维护与排风

    粉尘由集尘装置收集,按机型检查滤材、清灰与压差,最终排风路径结合项目要求确定。

收集装置、管网与系统组成

以下实拍来自不同焊接车间,展示柔性吸气臂、局部集气罩、集中主管及机器人焊接单元的收集方式,便于按工位形式比较配置。

吸气臂或收集罩
靠近烟源布置,覆盖焊缝和作业范围,并为人员与工件操作留出空间。
软管与集中管网
移动设备就近连接,集中系统按工位分布安排支路、主管及调节。
前端保护
根据火花、夹带物及粉尘风险评估适配的保护和预处理措施。
过滤与集尘装置
滤材、过滤负荷及清理方式适应烟尘条件,颗粒物收集后按要求清运。
风机与排风路径
结合实际阻力与排风要求配置;气态污染物需另行识别处理。
控制与维护
启停、压差和清灰检查与生产配合,保留滤材更换和集尘清理位置。

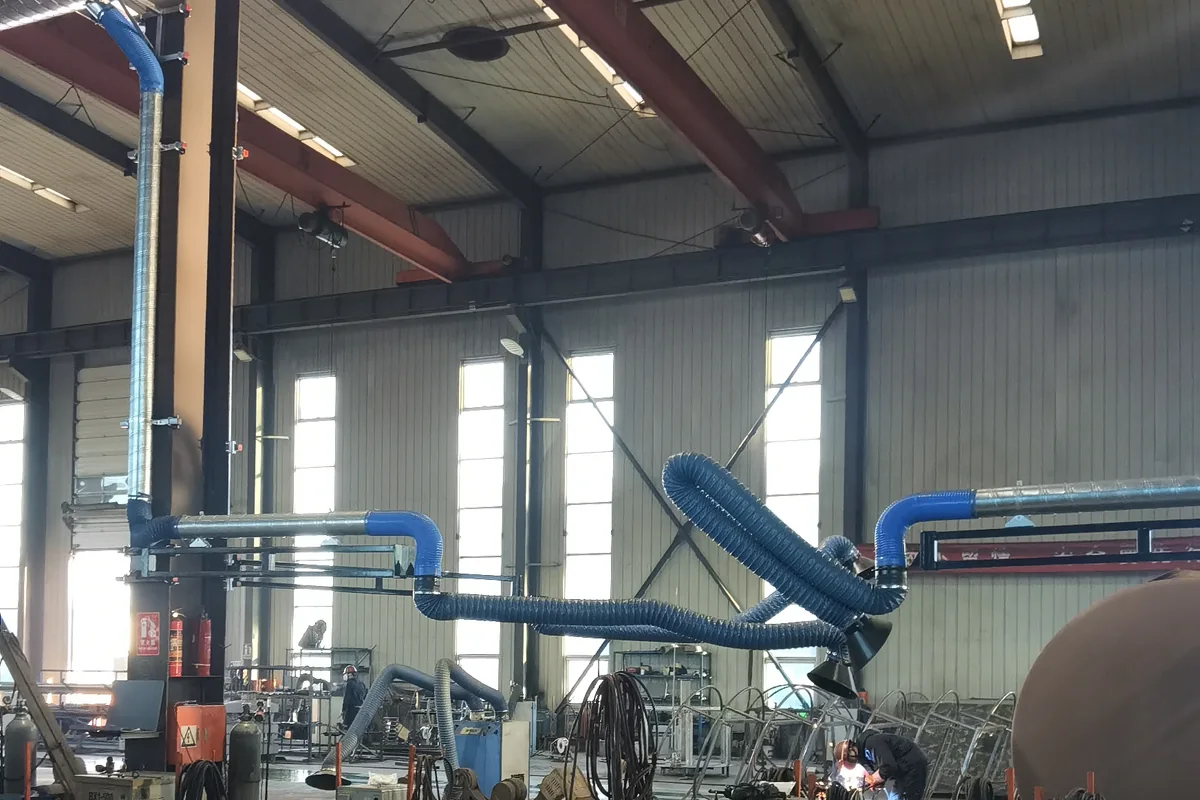

焊接作业现场的柔性吸气臂、罩口、支管与顶部主管
实际焊接与源头捕集

焊接作业、吸气臂和支管处于同一工位,罩口需随焊缝位置调整并保持有效距离。

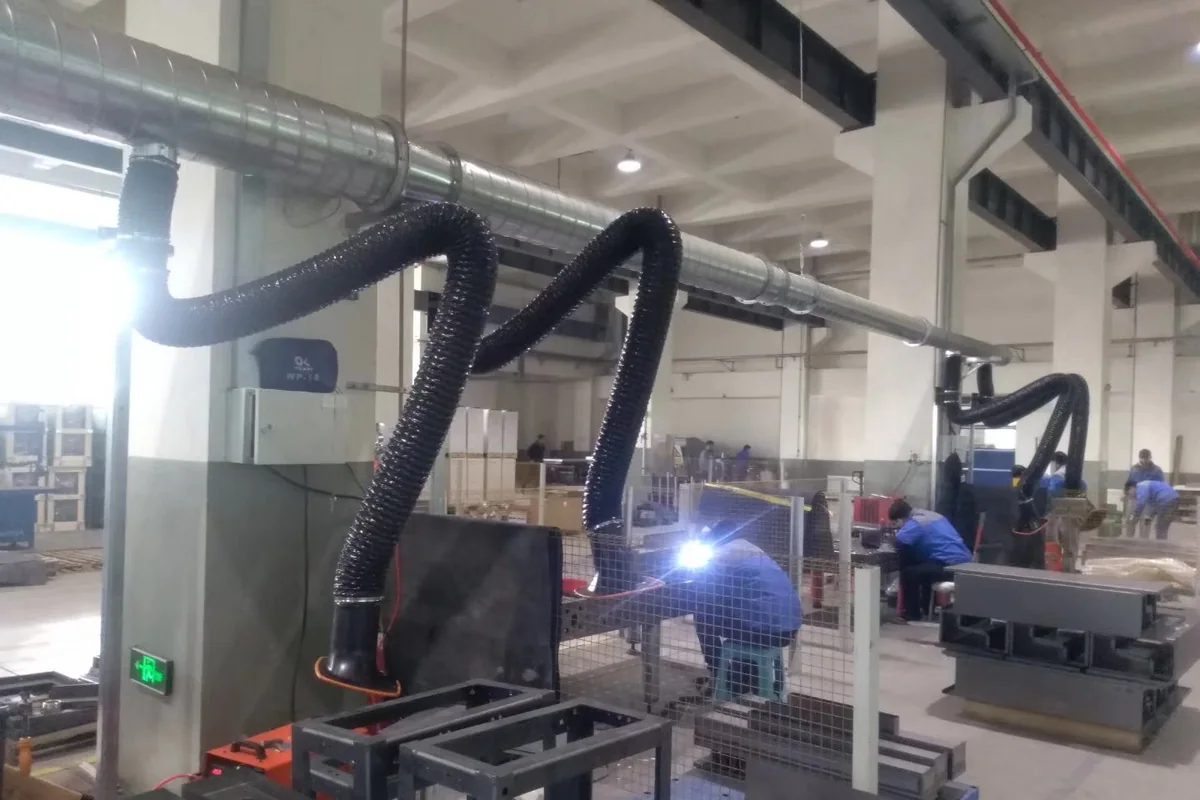

多个焊接工位使用柔性吸气臂接入集中除尘主管
固定工位柔性吸气臂

多个焊接点通过柔性吸气臂接入主管,便于分别覆盖工位内的烟尘产生区域。

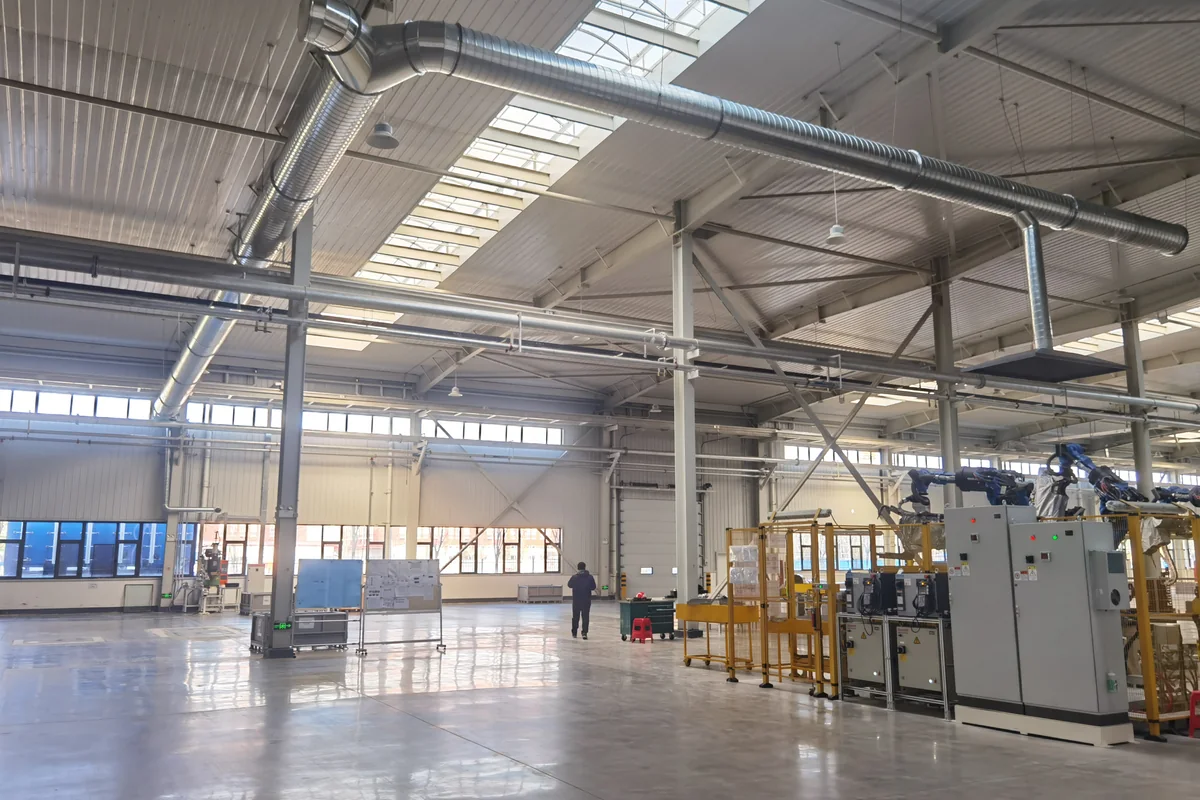

机器人焊接单元上方的局部集气罩与大口径排风管网
机器人焊接单元集气罩

局部大罩与顶部管网服务固定机器人单元,罩体范围和补风条件需结合设备动作空间设计。

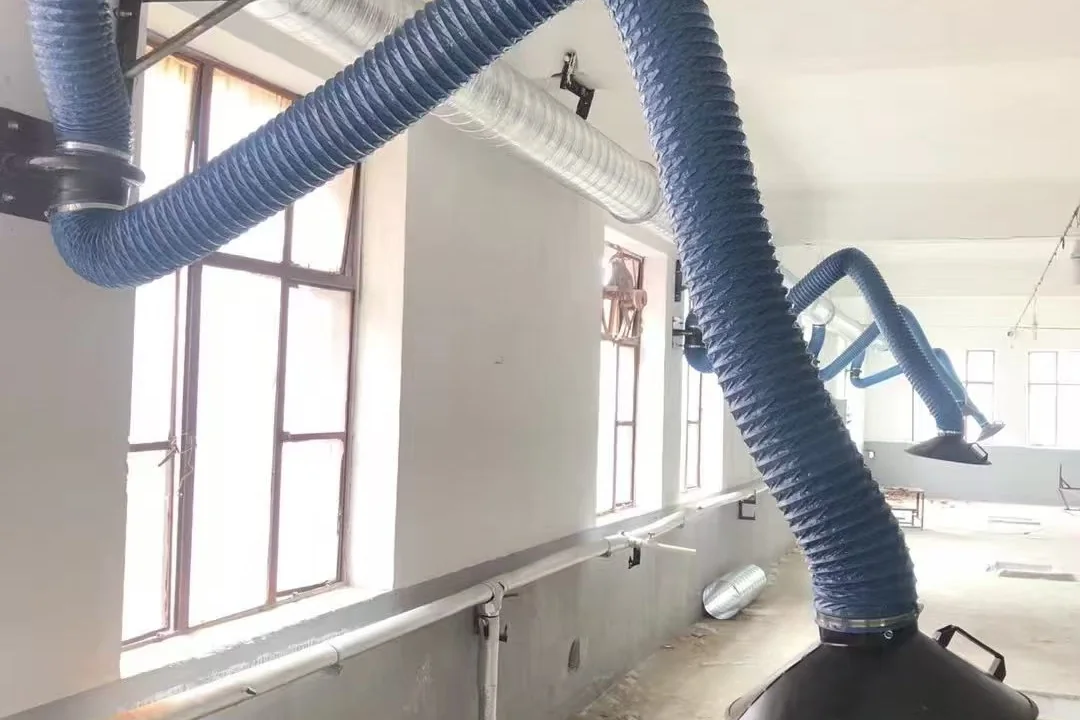

壁装柔性焊烟吸气臂、黑色罩口与镀锌主管近景
吸气臂与主管连接细节

多个壁装吸气臂接入集中主管,支路位置、臂长和操作覆盖范围需要同时考虑。

应用场景与适用条件

适用于多个相对固定的手工焊接工位、连续焊接生产线和机器人焊接单元。工位经常变化或数量较少时,可另行比较移动式净化设备。

适用条件

焊接方式与烟源
焊接方式、工位位置和烟尘产生区域能够识别,可为吸气臂、罩口或局部围挡安排有效位置。
工位与生产节拍
工位数量、同时使用率和生产节拍可以核对,便于比较移动式、固定局部式与集中式方案。
空间与运行条件
车间允许布置设备或管网,并能落实电源、排风、检修和集尘清理等运行条件。

需要预处理或专项评估的情况

  • 需要处理的主要污染物是臭氧、氮氧化物、溶剂气体或涂层热分解气体时,不能只按颗粒态焊烟过滤方案配置。
  • 高温、高湿、黏性、含油或容易结露的烟尘,未经工况适配不能直接进入普通滤筒设备。
  • 铝、镁等可燃金属粉尘,或与打磨、切割火花混合的系统,应先完成粉尘危险性识别与专项安全设计。
  • 罩口远离烟源、经常被横向气流干扰,或无法随焊缝移动时,仅增加主机风量不能替代收集方式整改。

集中系统、移动单机与收集装置怎么分?

本页介绍从多个工位到集中主机的整套系统;移动式净化器适合独立工位,吸气臂与罩体则是两类系统的前端收集部件。

查看移动式焊烟净化器

沈阳来金天津基地22台焊接工作站烟尘治理工程

固定机器人工位可参考来金天津基地:22 台工作站采用顶部吸风罩,经车间支管主管连接室外集中除尘系统。中环盛达承担设计、制造、安装与调试,2020 年 12 月完工并通过验收。

  • 完工验收记录
  • 项目现场实拍
项目规模
天津生产基地22台焊接工作站
应用工序
机器人焊接工作站烟尘收集
工艺路线
工作站上方吸风罩+支管与集中风管+室外集中除尘主机+风机与排气筒
工程范围
焊接烟尘收集净化系统设计、制造、安装、调试
完成情况
2020年12月完工并通过验收
沈阳来金天津基地室外集中除尘主机与排气筒

室外集中除尘主机、风机、连接风管与排气筒,构成22台焊接工作站收集系统的后端设备区。

机器人焊接工作站上方吸风罩近景

吸风罩覆盖固定机器人焊接区域,并通过垂直支管连接车间主管。

查看完整工程案例

天津英利车间焊烟及工艺废气收集工程

有扩产计划可参考天津英利:弧焊系统按 15 套工位设计,包含现有 10 套、预留 5 套。可对照工位接口、管网与设备能力的预留安排;60,000 m³/h 是本项目弧焊系统设计风量。现场照片主要展示注塑、烤炉区域的收集设施。

  • 完工验收记录
  • 项目现场实拍
项目规模
弧焊工位按15套设计(现有10套、预留5套)
应用工序
弧焊工作站、注塑与烤炉工序废气收集
处理风量
60000 m³/h(弧焊工位系统设计风量)
工艺路线
工位顶部吸口+支管与集中风管+室外集中处理主机+排气管道
工程范围
焊烟与工艺废气收集净化系统设计、制造、安装、调试
完成情况
2018年8月完工并通过验收
天津英利车间生产设备围护与上方集中收集风管

车间生产设备沿通道布置,上方多支路汇入集中管网;该照片记录项目中的注塑、烤炉设备收集区域。

天津英利项目室外集中处理主机与排气管道

室外集中处理主机、连接风管和排气管道,与车间内部多支路收集系统形成完整路径。

查看完整工程案例

天津奥利达焊接车间烟尘收集与集中除尘工程

工位需要局部罩与吸气臂配合时,可参考天津奥利达:捕集端靠近作业点,支管汇入车间顶部主管,再连接厂房外集中除尘设备,便于对照人员操作、工件移动与管路走向。

  • 项目现场实拍
应用工序
焊接工位烟尘收集
工艺路线
工位收集+支管与主管+集中除尘+排气设施
工程范围
方案设计、设备制造、现场安装与系统调试
奥利达焊接工程,蓝色除尘设备与排气筒全景

集中除尘设备与厂房、排气设施的整体关系。

奥利达焊接工程,焊接车间顶部排风管道全景,02

车间管网与上部结构的空间关系。

查看完整工程案例

唐钢焊接车间烟尘收集与集中除尘工程

规划车间管网与室外设备位置时,可参考唐钢:焊接工位收集管道经顶部主管连接室外除尘设备,现场照片展示主机、排气与检修设施的布置关系。

  • 项目现场实拍
应用工序
焊接工位烟尘收集
工艺路线
工位收集+支管与主管+集中除尘+排气设施
工程范围
方案设计、设备制造、现场安装与系统调试
唐钢,蓝色除尘设备与双排气筒侧面

集中除尘设备与厂房、排气设施的整体关系。

唐钢,车间生产设备与管道全景

车间生产设备与主管全景。

查看完整工程案例

移动式焊烟净化设备

移动式设备适合少量、临时或位置经常变化的焊接工位;是否采用单臂、双臂及具体过滤配置,以实际作业范围和烟尘负荷为准。

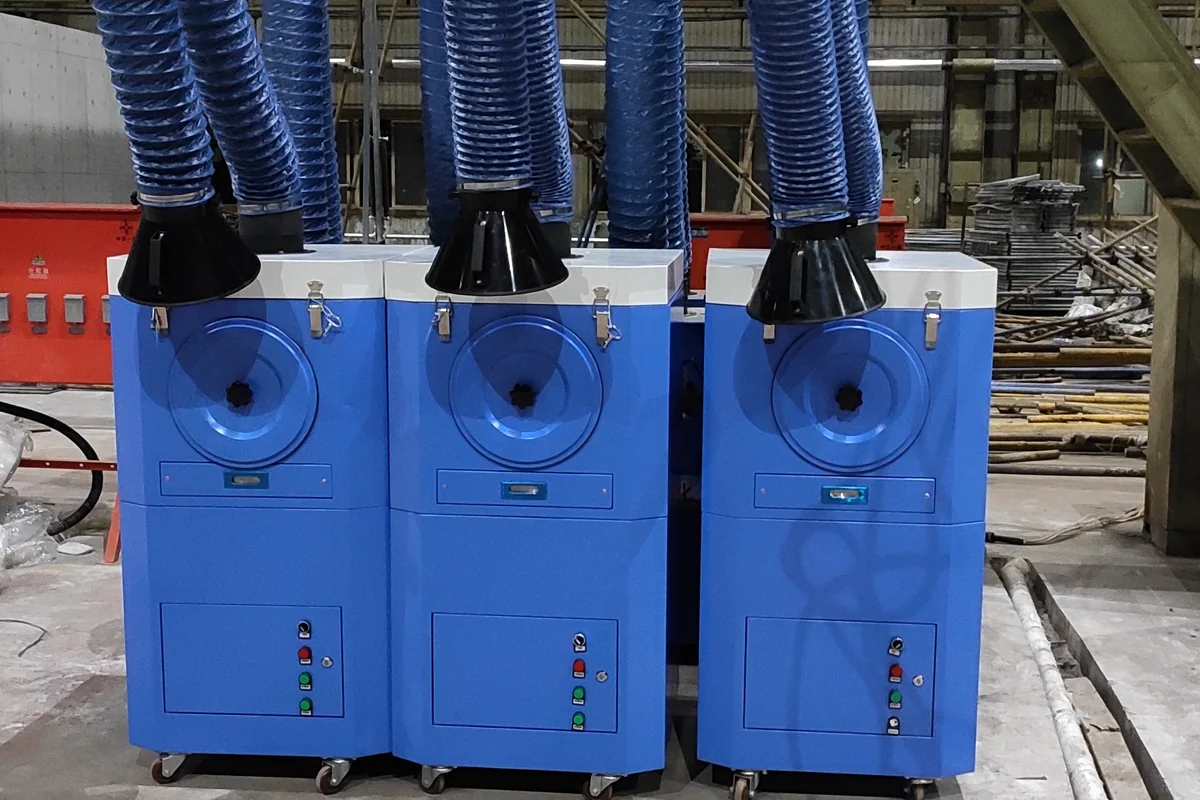

配有柔性吸气臂和脚轮的多台移动式焊烟净化设备
多台移动式设备外观

独立设备配柔性吸气臂和移动脚轮,可按工位需要就近布置。

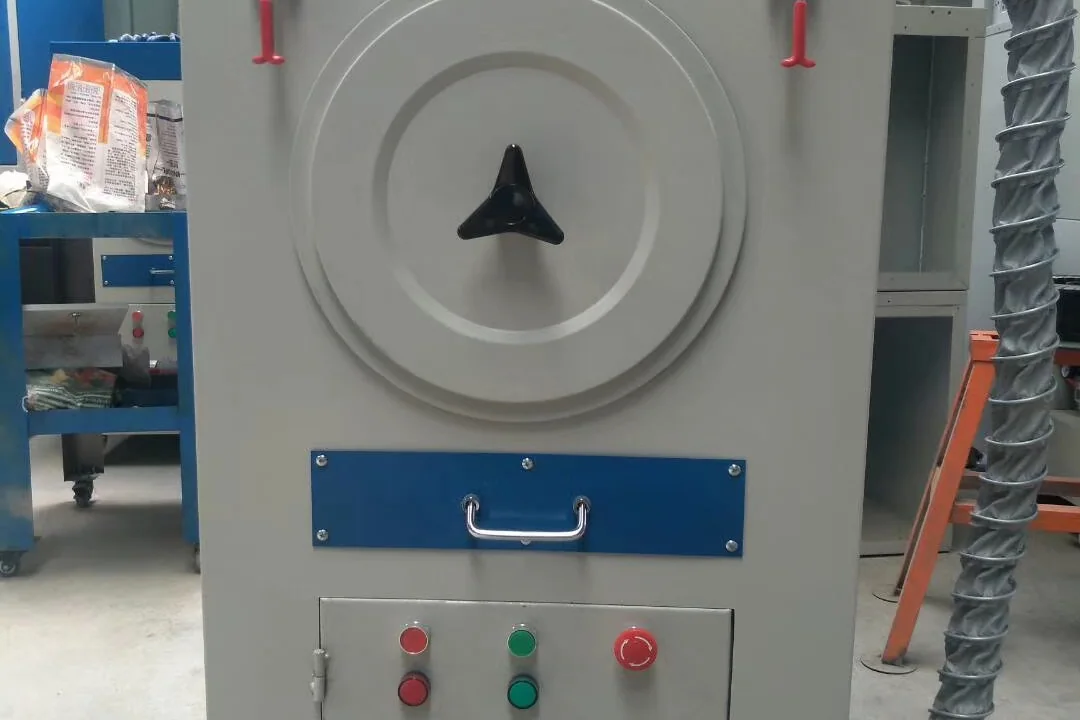

移动式焊烟净化设备的检修盖、集尘抽屉和启停控制区域
检修与控制区域

设备正面的检修盖、集尘抽屉和启停区域,体现滤材检查、集尘清理与日常操作位置。

安全与控制要点

焊烟治理需要同时考虑职业暴露、火花与积尘风险、过滤设备状态和最终排风路径;具体控制措施按焊材、母材、表面涂层及现场危险性确定。

焊接材料与表面状态
核对焊材、母材及镀层、油污或涂层,区分颗粒态烟尘、气态污染物及不同材料带来的工况差异。
火花与可燃粉尘
结合火花、大颗粒和积尘风险配置前端保护与清理措施;必要时开展防火防爆专项设计。
工位风量与管网平衡
集中系统按实际同时作业状态检查各支路捕集,避免近端风量过大而远端工位收集不足。
压差、清灰与集尘
按设备配置监测过滤阻力,维护清灰系统、滤材和集尘容器,防止积灰影响风量与运行安全。

移动式与集中式的费用差别

移动式方案按设备数量、吸气臂和过滤配置比较;集中式报价要列清工位罩体、支管与主管、过滤主机、风机与控制、安装调试是否包含,以及各自覆盖的工位和现场工作。先把供货与施工范围对齐,再在相同焊接范围和同时作业条件下比较整套费用。

有扩产计划时,分别列明现有工位、预留接口和计划同时作业数量,核对本次报价包含哪些预留配置。已有系统改造还应说明罩体、管网和主机的保留范围,以及新增或调整的部分。

运行费用主要涉及风机用电、滤材及清理维护;有脉冲清灰的机型还需考虑气源。选择时可阅读局部与集中焊烟收集比较。

操作与调试看实际焊接状态

吸气臂应能稳定悬停,软管和连接处保持完整。门窗、补风及风扇产生的横向气流会影响捕集,观察时同时核对烟尘是否经过人员呼吸区域、罩口是否随焊缝调整,以及是否影响保护气体。

固定工装与机器人单元要覆盖上下件、不同程序和工件姿态;集中系统还应核对远近工位及不同开机组合。交付时按除尘系统调试验收清单记录捕集观察、运行数据、联锁和维护资料。颗粒态焊烟过滤不能直接替代对气态污染物及排风条件的评估。

常见问题

移动式焊烟净化器和集中式系统怎么选?

少量、临时或位置经常变化的工位可先比较移动式设备;多固定工位、机器人焊接单元或连续生产车间更适合评估固定局部收集和集中管网。最终还要看罩口能否接近烟源、同时使用率和车间布局。

吸气臂离焊接点多远合适?

没有适用于所有工位的固定距离。罩口应在不影响焊枪、保护气体、视线和工件移动的前提下尽量接近烟尘形成处,并结合现场横向气流和实际捕集状态调整。

焊烟过滤后可以直接排回车间吗?

室内回风需要结合污染物组成、过滤能力、职业卫生要求、补风条件和所在地规定专门判断;过滤颗粒物也不代表同步去除了所有气态污染物,因此通常先按可靠的最终排风路径规划。

焊烟和打磨粉尘可以共用一套除尘系统吗?

先核对材料、火花、颗粒负荷、工位距离和同时使用情况。打磨或切割产生的大颗粒与火花可能改变预处理、管网和安全配置,只有性质相容且风险可控时再确定是否共用。

焊烟除尘系统日常需要检查什么?

重点检查罩口位置和吸气臂悬停、软管与管道密封、过滤阻力、清灰状态、风机异常、集尘容器和管道积尘,并按设备说明和现场制度维护。

询价焊烟除尘系统需要先提供哪些资料?

可以先提供焊接方法、工位数、同时作业数量、工件和烟尘位置、每天作业时间以及现场照片;机器人单元、已有管网、职业卫生资料和厂房图可随后补充。

已有吸气臂能否接入集中系统?

可以核对后利用,但需检查臂长、软管、罩口及各支路阻力,结合同时作业情况重新核算主机与管网,不是把所有接口简单接到一根主管。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

HJ 2020—2012

袋式除尘工程通用技术规范

发布部门:生态环境部

可参考过滤式除尘工程的系统设计与运行要求;滤筒等具体设备结构还需结合对应技术资料。

项目咨询 · 设备选型 · 系统方案

有集中式焊烟除尘系统项目需要规划?

先说明手工或机器人焊接、工位数量和工件尺寸;作业时间、材料及车间照片可随后补充。
