滤筒除尘器 褶式滤筒过滤、脉冲清灰与集尘

用滤筒过滤工业含尘气流,配套脉冲清灰与集尘装置;按粉尘性质选择滤材,并核对风机管网、检修方向和卸灰空间。

核心组成
滤筒 · 清灰装置 · 箱体与集尘单元
工程服务
设计、制造、安装、调试
厂房外蓝色滤筒除尘器与配套风管、风机、检修平台及排气筒
滤筒除尘器及配套系统,展示过滤主机、风管连接与厂房外设备布置。

滤筒除尘器 设备介绍

滤筒除尘器利用褶式滤筒截留含尘气流中的颗粒物,并通过脉冲清灰将积尘从滤材表面清落,落入灰斗或集尘容器。褶式结构使过滤材料能够在相对紧凑的箱体内展开,实际过滤面积、滤材、滤筒数量和布置方式则需要与处理风量及粉尘条件匹配。设备可服务单个工位或局部设备,也可作为多工位集中除尘系统的过滤主机,前端配套收集罩、管网与必要的预处理。除了过滤配置,还需考虑清灰气源、压差观察、滤筒更换方向和卸灰空间。中环盛达提供设备设计、制造、安装及调试,将主机结构与工位收集、风机和现场维护条件一起安排。

滤筒与粉尘匹配
粉尘粒径、温湿度、黏性及含油含水影响滤材与过滤负荷。核对滤筒规格、数量和有效过滤面积,不能只按箱体外形判断处理能力。
过滤与清灰配合
气流通过滤材完成颗粒物截留,脉冲清灰维持过滤通道。结合压差和清灰状态观察运行,气源、阀件及密封均需便于检查。
维护位置提前留出
滤筒端盖开启、滤筒取出、灰斗卸灰和集尘容器转运都需要空间。布置时同时核对进出风口、风机连接及日常检修通道。

含尘气流怎样完成收集与过滤

通过收集输送、过滤截留和清灰集尘,形成连续的颗粒物处理路径。

  1. 收集与进入主机

    产尘点通过罩口、工作台或设备接口收集,含尘气流经管网进入主机,必要时配置前端处理。

  2. 滤筒截留颗粒物

    气流经过适配的褶式滤筒,颗粒物留在滤材表面,过滤后气流进入后续排气路径。

  3. 脉冲清灰与卸灰

    按压差或程序清灰,粉尘落入灰斗或收集容器;检查清灰、密封和集尘状态,并定期维护。

主要组成、滤筒结构与设备制造

主机箱体、检修端盖和内部滤筒共同决定维护方式;滤材与端盖形式需结合粉尘性质、安装方向和清灰结构选配。

箱体与气流通道
组织含尘与过滤后气流,配合分仓、检修和密封结构。
褶式滤筒
按粉尘条件选取滤材、数量、安装方向及端部密封形式。
脉冲清灰装置
气源、阀件与控制程序配合清除滤材表面积尘。
灰斗与集尘容器
承接清落的粉尘,并为卸灰、密闭收集和转运留出位置。
风机与连接管路
结合罩口、管网与主机阻力确定运行配合。
监测与检修接口
观察压差与异常状态,便于端盖、滤材和清灰部件维护。

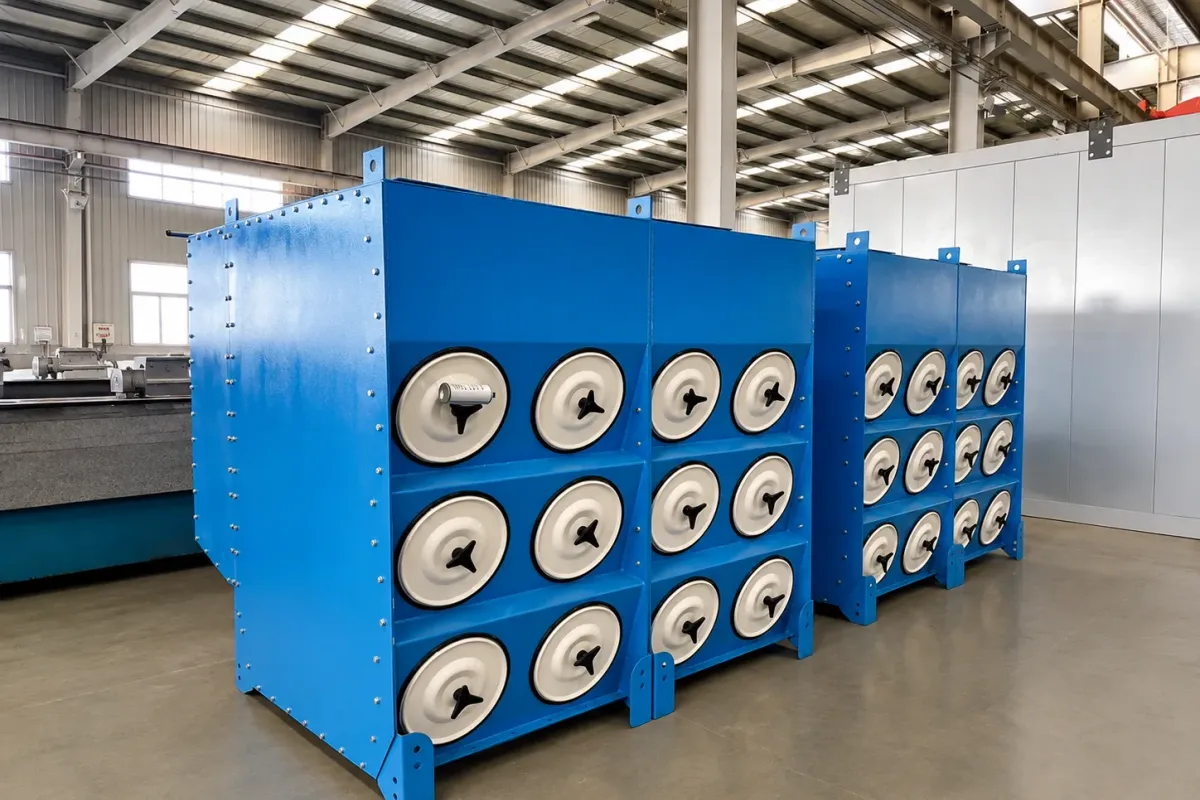

生产车间内完成主体制造的两台蓝色滤筒除尘设备
滤筒除尘主机制造实拍

车间内完成主体制造的滤筒除尘设备,可见分仓箱体、侧装检修端盖和设备吊装位置。

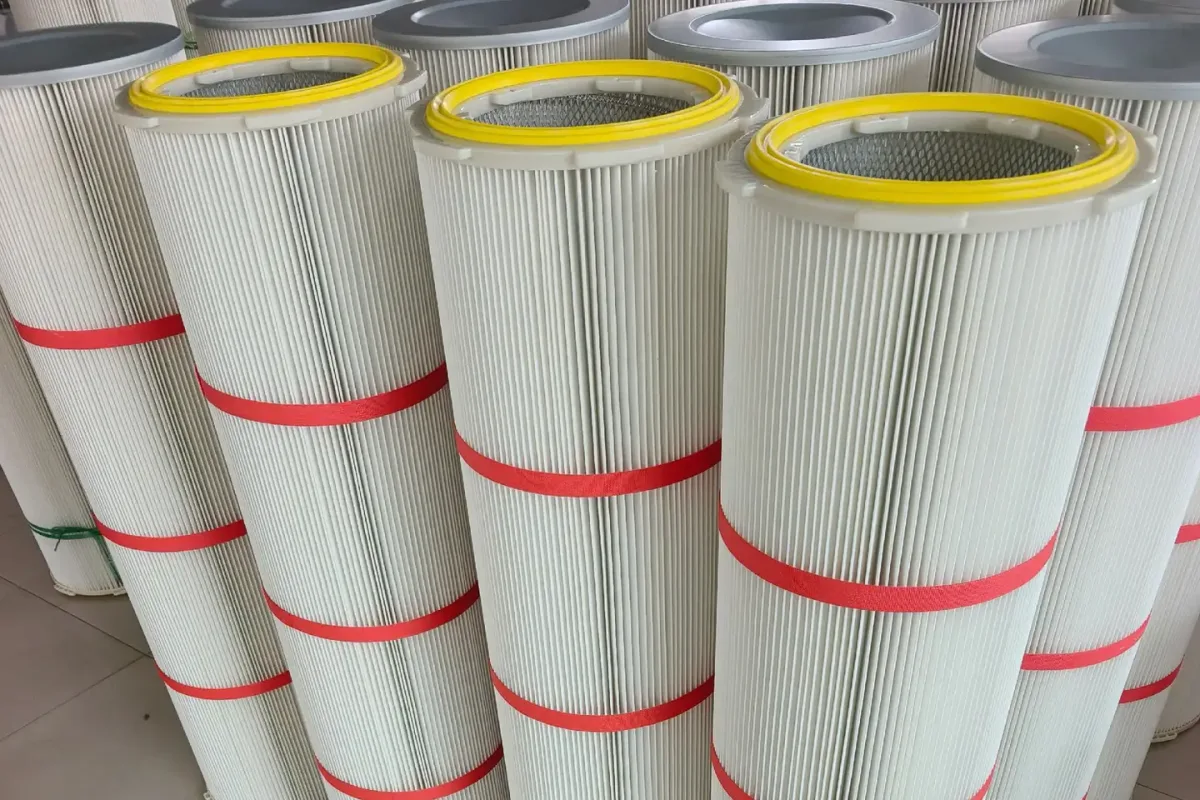

多支白色褶式工业除尘滤筒及端部密封结构
褶式除尘滤筒实拍

褶式滤筒通过增加有效过滤面积实现紧凑布置;材质、尺寸、端盖和密封形式按设备及粉尘条件确定。

应用场景与适用条件

焊接烟尘、打磨粉尘及其他能够通过滤筒过滤的工业颗粒物,需先核对粉尘性质、温湿度和安全风险。

适用条件

产尘点与收集
产尘位置和作业方式可以识别,能够设置有效收集罩或封闭收集空间。
粉尘与滤材适配
粉尘粒径、温度、湿度、黏性和含油含水情况适合所选滤材与清灰方式。
现场配套与维护
管网、风机、清灰气源、卸灰和日常检修条件可以在现场落实。

需要预处理或专项评估的情况

  • 粉尘具有爆炸、燃烧或自热风险时,不能按普通除尘器直接配置,需先完成危险性识别与专项设计。
  • 高温、高湿、黏性、含油或容易结露的粉尘,未经预处理和滤材适配不能直接进入滤筒。
  • 只增大主机风量但不改善收集罩和管网,无法解决产尘点逸散问题。

滤筒与布袋怎样比较?

两者都属于过滤式除尘设备,具体选择需要结合粉尘性质、温湿度、过滤负荷及维护条件。比较滤材和清灰配置,同时核对换滤材、检修及卸灰空间。

查看滤筒与布袋选型比较

天津奥利达焊接车间烟尘收集与集中除尘工程

项目围绕焊接工位设置局部吸气罩与吸气臂,支管接入车间顶部主管,再连接厂房外集中除尘设备,展示从作业点收集到室外处理的配套工程。

  • 项目现场实拍
应用工序
焊接工位烟尘收集
工艺路线
工位收集+支管与主管+集中除尘+排气设施
工程范围
方案设计、设备制造、现场安装与系统调试
奥利达焊接工程,蓝色除尘设备与排气筒全景

集中除尘设备与厂房、排气设施的整体关系。

奥利达焊接工程,焊接车间顶部排风管道全景,02

车间管网与上部结构的空间关系。

查看完整工程案例

唐钢焊接车间烟尘收集与集中除尘工程

唐钢焊接车间通过工位收集管道与顶部主管连接室外除尘设备。案例展示焊接作业点、管网、除尘主机及排气检修设施的现场布置。

  • 项目现场实拍
应用工序
焊接工位烟尘收集
工艺路线
工位收集+支管与主管+集中除尘+排气设施
工程范围
方案设计、设备制造、现场安装与系统调试
唐钢,蓝色除尘设备与双排气筒侧面

集中除尘设备与厂房、排气设施的整体关系。

唐钢,车间生产设备与管道全景

车间生产设备与主管全景。

查看完整工程案例

除尘主机、风机与现场管网

以下设备实拍展示滤筒除尘主机、风机、排气管道及不同设备布置,用于说明设备结构与现场连接方式。

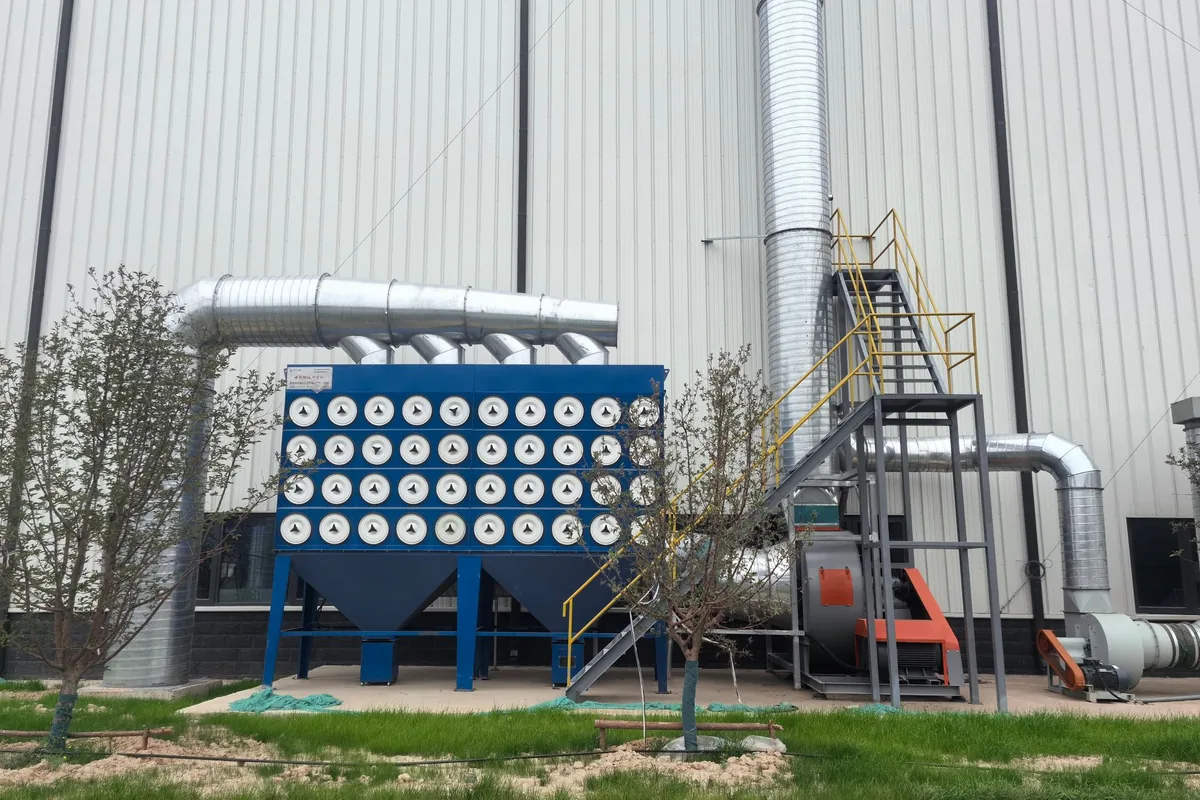

蓝色滤筒除尘主机、离心风机、排气管道与检修平台
滤筒主机与风机连接

蓝色滤筒除尘主机、离心风机和连接管道的现场布置。

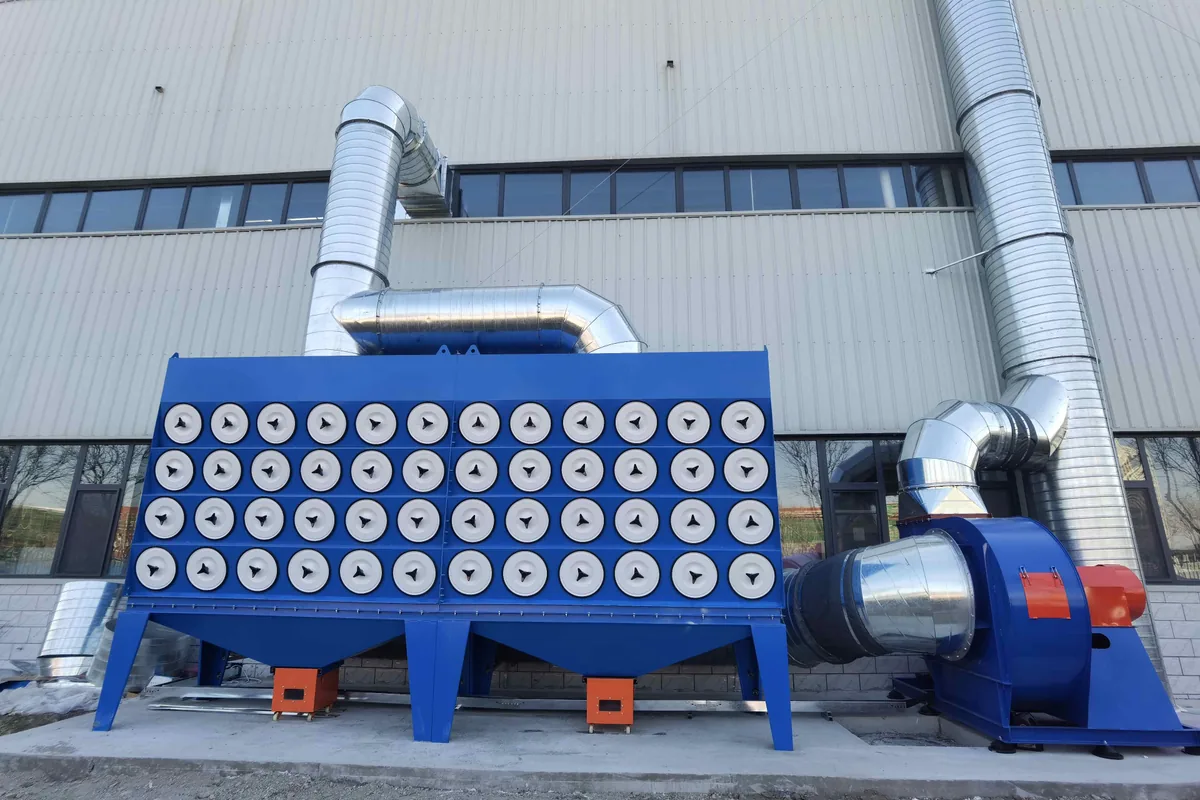

蓝色滤筒除尘器正面滤筒端盖、灰斗、风机与排气管道
滤筒除尘器正面

主机检修面、滤筒端盖、灰斗、风机与排气管道的整体实拍。

安全与控制要点

除尘系统需要把粉尘危险性、源头捕集、管网输送、设备清灰和日常维护一起考虑;是否涉及防爆或其他专项措施,应先依据粉尘资料和现场条件判断。

风量与压差状态
结合系统规模设置运行、压差或故障状态检查,及时识别罩口风量下降、滤筒堵塞、清灰异常或管网漏风。
火花与点火源风险
焊接、打磨及可燃粉尘工况需核对火花进入、静电、设备发热和其他点火源,必要时进行专项风险评估并配置相应措施。
清灰与卸灰维护
保证压缩空气、脉冲阀、灰斗和卸灰装置可检查维护,避免长期积灰、二次扬尘或在运行中采用不安全的清理方式。
检修与控制联锁
主机检修面、滤筒更换空间、风机和管网阀门应便于维护;启停、报警、急停及相关生产设备联锁按项目工艺确定。

设备采购与运行费用

滤筒主机的报价应对应滤材、滤筒数量及面积、箱体、清灰、集尘和控制配置。采购成套系统时,还需包含工位收集、管网、风机与安装调试;单独更换主机则要核对已有接口。

运行费用主要由风机用电、清灰气源、滤材更换和集尘清理构成。比较方案时,列明同一工况下的过滤面积与配置范围,详见除尘系统报价说明。

换滤筒、清灰与集尘怎样维护

设备布置需为检修端盖开启、滤筒取出和集尘容器转运留出通道。换滤筒与清理按设备操作规程执行,压缩空气条件、脉冲阀和密封状态也应纳入日常检查。

吸力下降时一起核对罩口、管网、风机与主机压差,不直接认定是滤筒堵塞。可结合压差异常排查整理记录;新系统同时参考风机运行点选择。

常见问题

只换一台更大风量的除尘器,能解决车间扬尘吗?

不一定。产尘点是否被有效包围或捕集、罩口位置、管网阻力和平衡都会影响现场效果,主机风量需要与收集系统一起核算。

滤筒多久更换一次?

不能给所有工况设定统一周期。粉尘性质、过滤负荷、清灰效果、压差、运行时长和滤材选择都会影响使用状态,应结合运行记录与检查结果维护。

焊烟和打磨粉尘能否使用同一套系统?

可以先评估,但要核对粉尘性质、工位距离、同时使用率、火花和可燃风险;必要时采用分区收集、火花控制或不同设备路线。

资料不齐可以先沟通吗?

可以先提供车间照片、工位数量、产尘工序和大致运行时间,再逐步补充粉尘资料和现场尺寸。

滤筒主机、移动式滤筒和旋风组合有什么区别?

滤筒主机介绍过滤单元本身;移动式把风机、集尘和移动底盘集成用于局部设备;旋风组合在前级增加机械预分离。应根据接口、颗粒组成和使用方式分别选择。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

HJ 2020—2012

袋式除尘工程通用技术规范

发布部门:生态环境部

可参考过滤式除尘工程的系统设计与运行要求;滤筒等具体设备结构还需结合对应技术资料。

项目咨询 · 设备选型 · 系统方案

有滤筒除尘器项目需要规划?

先说明粉尘种类、工位数量和作业方式;已有风量、车间照片及粉尘资料可随后补充。
