汽车零部件制造 · 工程案例
沈阳来金天津基地 22台焊接工作站 烟尘收集与集中除尘
沈阳来金天津生产基地22台机器人焊接工作站,通过顶部吸风罩与车间管网接入室外集中除尘系统。中环盛达承担设计、制造、安装与调试,项目于2020年12月完工并通过验收。
- 项目地点
- 天津市
- 处理工艺
- 工作站上方吸风罩+支管与集中风管+室外集中除尘主机+风机与排气筒
项目介绍
沈阳来金天津生产基地22台机器人焊接工作站,通过顶部吸风罩与车间管网接入室外集中除尘系统。中环盛达承担设计、制造、安装与调试,项目于2020年12月完工并通过验收。
- 项目客户
- 沈阳来金汽车零部件股份有限公司
- 项目地点
- 天津市
- 处理工艺
- 工作站上方吸风罩+支管与集中风管+室外集中除尘主机+风机与排气筒
- 工程范围
- 焊接烟尘收集净化系统设计、制造、安装、调试
- 治理对象
- 焊接烟尘
治理需求:将分布在车间内的22台固定机器人焊接工作站接入统一的烟尘收集净化系统,衔接工位上方捕集、车间管网输送与室外集中处理。
项目规模与关键参数
- 治理工位项目范围
- 22台
- 验收时间完工验收
- 2020年12月
依据:沈阳来金汽车零部件股份有限公司项目介绍。22台为本项目治理工位数量,完工验收时间为2020年12月。
项目需求与处理方案
机器人焊接工作站烟尘收集。系统由工位捕集、集中风管、室外除尘主机及风机排气设施组成,以下分段展示烟尘从焊接区域进入后端设备的路径。
工位捕集与车间输送
固定机器人焊接区域上方收集
- 机器人焊接区域
- 工作站顶部吸风罩
- 垂直支管
- 车间集中风管
吸风罩覆盖焊接区域,支管向上汇入主管;罩口位置需要兼顾机器人运动、工装换型与检修空间。
室外集中除尘与排气
车间管网连接室外后端设备
- 车间管网来风
- 集中除尘主机
- 风机与连接风管
- 排气筒
室外设备区衔接车间收集管网,集中配置除尘主机、风机及排气设施。
成套设备与现场布置

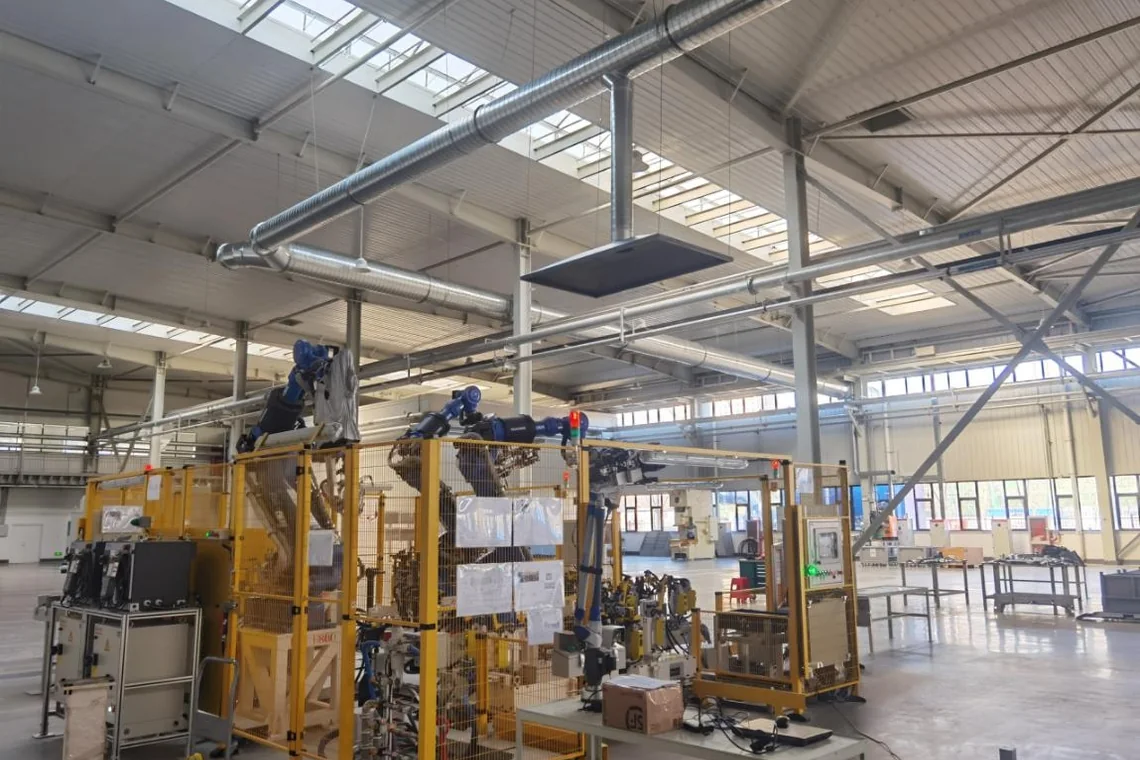

车间实拍展示机器人焊接工作站、顶部吸风罩与集中风管的空间关系,室内收集管网向外衔接集中除尘设备。

机器人焊接工作站上方设置吸风罩,支管接入沿车间上部布置的集中风管。
固定机器人工作站
22台焊接工作站上方设置吸风罩,捕集端对应机器人焊接区域。
室内收集、室外处理
垂直支管汇入车间上方主管,再连接室外集中除尘主机、风机与排气筒。
工位与管网协同布置
吸风罩对应固定焊接区域,支管向上接入主管,结合机器人作业范围与车间通道组织收集。

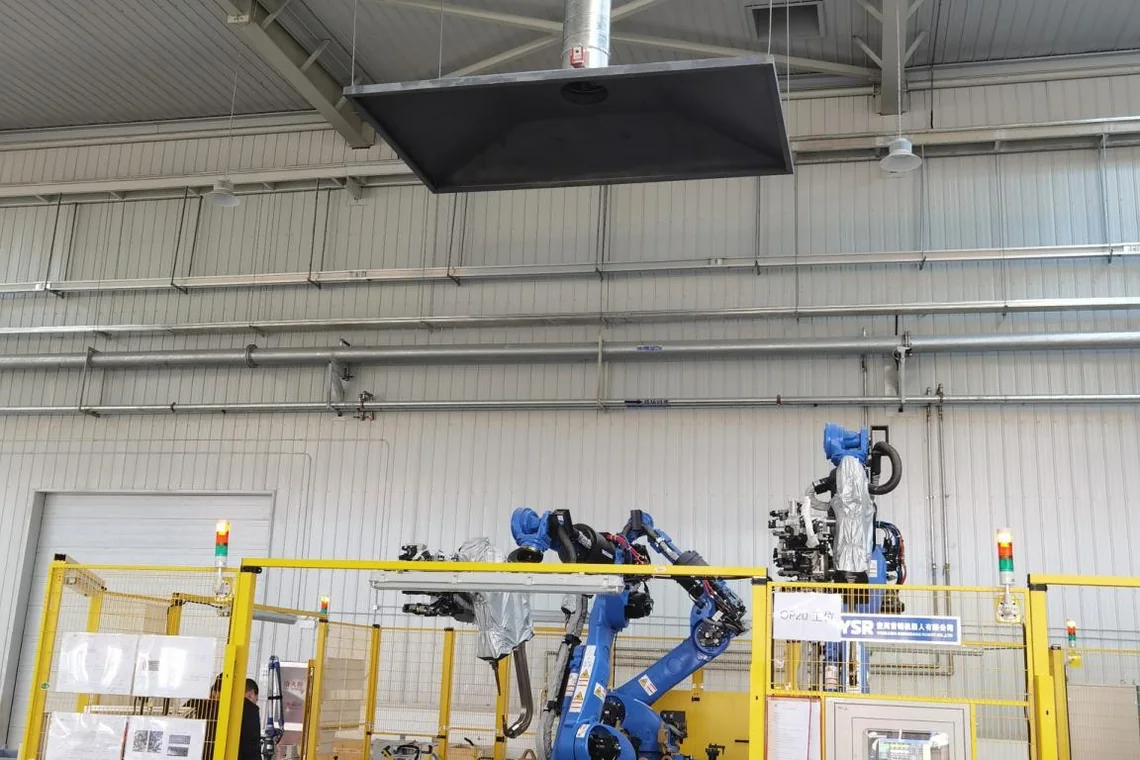

顶部吸风罩与支管细节
从工位近景查看罩口覆盖范围及垂直支管连接,了解固定机器人焊接区域的收集方式。

吸风罩覆盖固定机器人焊接区域,并通过垂直支管连接车间主管。
工程实施与完工验收
2020年10月,中环盛达承接沈阳来金汽车零部件股份有限公司天津生产基地22台焊接工作站烟尘治理项目,承担收集净化系统的设计、制造、安装与调试。工程于2020年12月完工并通过验收,实施范围覆盖工作站上方吸风罩、车间收集管网以及室外集中除尘与排气设施。
同类机器人焊接线的配置要点
固定顶吸罩适合围绕明确的焊接区域组织收集。类似项目需要结合焊点分布、机器人运动范围、工件尺寸和工装换型确定罩口尺寸与安装高度,并为检修和生产通行留出空间。不同工位形式的选择,可参考焊接烟尘局部吸气与集中抽排怎么选。
多个工位接入集中除尘系统时,应把罩口捕集、支管分配、同时作业数量和系统阻力一起核对。工位总数与同时运行数量共同影响总风量配置,相关思路见集中除尘风量与同时使用系数。
沟通同类工程时,可提供工位照片、车间平面图、同时作业情况、运行班次及扩产计划,并标明室外设备可用位置,便于衔接收集方式、管道路径与设备配置。
