天津英利车间生产设备围护与上方集中收集风管
车间生产设备沿通道布置,上方多支路汇入集中管网;该照片记录项目中的注塑、烤炉设备收集区域。

汽车零部件与模具制造 · 工程案例

天津英利车间 焊烟及工艺废气收集工程

天津英利模具制造有限公司弧焊工作站焊烟治理及注塑、烤炉废气净化项目。弧焊部分按15套工位、60000 m³/h设计,中环盛达承担设计、制造、安装与调试,项目于2018年8月完工并通过验收。

项目地点
天津市
处理工艺
工位顶部吸口+支管与集中风管+室外集中处理主机+排气管道
咨询同类工程

项目介绍

天津英利模具制造有限公司弧焊工作站焊烟治理及注塑、烤炉废气净化项目。弧焊部分按15套工位、60000 m³/h设计,中环盛达承担设计、制造、安装与调试,项目于2018年8月完工并通过验收。

项目客户
天津英利模具制造有限公司
项目地点
天津市
处理工艺
工位顶部吸口+支管与集中风管+室外集中处理主机+排气管道
工程范围
焊烟与工艺废气收集净化系统设计、制造、安装、调试
治理对象
焊接烟尘、注塑与烤炉工艺废气

治理需求:分别围绕弧焊、注塑和烤炉工序组织烟尘与废气收集,并结合弧焊工位扩产计划预留系统能力,统筹工位接口、车间管网与室外设备位置。

项目规模与关键参数

弧焊工位设计数量设计参数
15套
单工位吸口设计参数
2ר200mm
管道设计风速设计参数
12m/s
系统设计风量设计参数
60000m³/h

依据:天津英利模具制造有限公司项目介绍。以上均为弧焊部分的设计参数,15套包含现有10套及预留5套;现场照片主要记录注塑、烤炉区域的收集设施。

项目需求与处理方案

弧焊工作站、注塑与烤炉工序废气收集。项目包含弧焊焊烟与注塑、烤炉工艺废气两类收集任务,以下分别说明各自的工位接口和设备衔接。

弧焊工作站烟尘收集

现有10套工位,按15套设计

  1. 弧焊作业点
  2. 工位顶部双吸口
  3. 支管与集中风管
  4. 焊烟净化系统

每套弧焊工作站上方设置2个直径200 mm的吸口,系统设计风量为60000 m³/h;参数取自项目设计记录。

注塑与烤炉工艺废气收集

车间收集接口衔接室外设备

  1. 设备围护顶部收集
  2. 柔性接管与支管
  3. 车间主管
  4. 室外处理及排气

现场实拍展示注塑、烤炉设备区域的支管、主管和室外处理设施,两类收集任务的参数分别对应各自工序。

成套设备与现场布置

室外集中处理主机通过连接风管衔接车间收集系统,照片展示设备与排气管道的布置。

天津英利项目室外集中处理主机与排气管道

室外集中处理主机、连接风管和排气管道,与车间内部多支路收集系统形成完整路径。

焊接与其他工艺废气

项目包含弧焊工作站烟尘治理,以及注塑、烤炉废气收集净化。

工位数量与设计预留

弧焊部分由现有10套工位按15套规划,项目记录的系统设计风量为60000 m³/h。

照片与参数对应说明

现场照片主要展示注塑、烤炉区域的支管和后端设备;弧焊参数来自项目文字资料。

设备顶部收集与支管连接

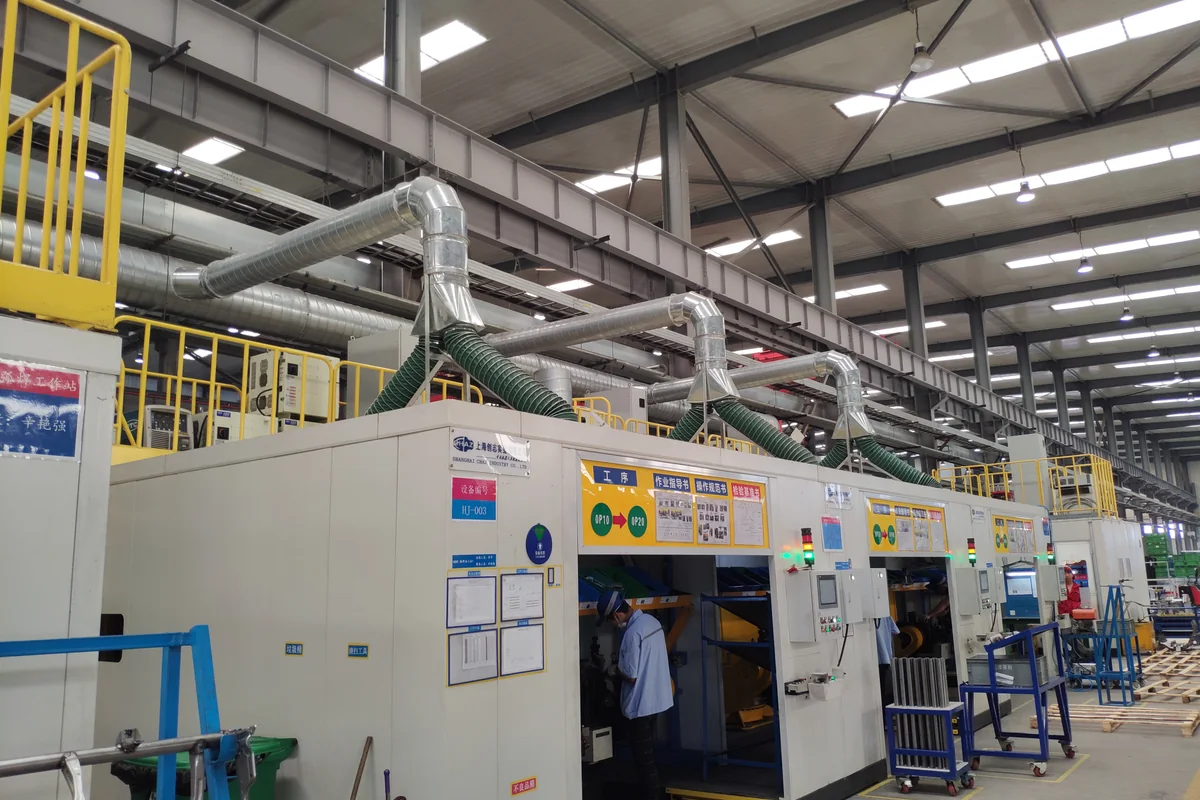

注塑、烤炉区域的柔性接管与金属支管从设备围护上方接入主管,衔接生产设备与车间管网。

天津英利车间设备顶部支管与主管连接实拍

设备围护上方通过柔性接管和金属支管接入车间主管,展示工位收集到集中管网的衔接方式。

工程实施与完工验收

2018年6月,中环盛达承接天津英利模具制造有限公司弧焊工作站焊烟治理,以及注塑、烤炉废气净化设备。项目资料记录了弧焊工位的设计依据、车间收集管网与室外集中处理设备,并明确项目于2018年8月完工并通过验收。

工位扩产与管网衔接

项目资料显示,弧焊工位当时已有10套,企业计划三年内增加5套,因此系统按15套工作站设计。每套工作站上方设置2个直径为200 mm的吸口,管道设计风速为12 m/s,系统设计风量为60000 m³/h。

现场照片同时记录了注塑、烤炉设备围护上方的支管连接,以及室外集中处理主机。它们用于说明该项目中“工位收集—支管—主管—室外处理”的实施关系;弧焊工位的数量、吸口和风量参数来自项目文字资料,不用照片替代设计记录。

中环盛达承担的工作

中环盛达承担本项目焊烟与工艺废气收集净化系统的设计、制造、安装与调试。项目车间与室外照片展示了注塑、烘箱区域的工艺废气支路、集中管网和后端设备,可供了解现场系统布置。

对类似车间的参考

类似多工位项目需要同时核对现有工位、扩产预留、吸口尺寸、管内风速和并行运行情况。前期沟通可提供车间平面图、设备尺寸、作业照片、生产班次和未来扩产计划,再确定捕集方式与管网布置。

若焊接工位经常移动或产尘位置变化较大,可结合局部吸气与集中抽排的选型说明进一步比较。60000 m³/h为项目设计风量,完工验收状态取自项目资料;这些信息不属于第三方实测排放结果。
