干式打磨除尘工作台 固定打磨工位的近源收集与干式过滤

面向固定打磨工位和中小型工件,将操作台、下吸或后吸捕集、过滤集尘与控制集成布置,也可将多个工位接入集中除尘管网。

工位形式
下吸 · 后吸 · 一体式或集中配套
工程服务
设计、制造、安装、调试
车间内并排布置的多工位打磨除尘工作台、穿孔台面、后吸风口、侧板和集尘抽屉
模块化打磨除尘工作台实拍。

干式打磨除尘工作台 设备介绍

干式打磨除尘工作台将工件操作面与吸尘装置结合,在打磨、抛光和修整的位置就近收集粉尘。穿孔或格栅台面可向下吸风,后侧吸口与围挡可配合控制工件侧面的粉尘扩散;具体形式需要根据工件遮挡、工具运动和人员站位确定。本页采用干式过滤与集尘,湿式气水处理工作台另行介绍。对于少量固定工位,可把风机、过滤及集尘装置集成在工作台内;多个工位也可经支管接入外部集中除尘主机。台面尺寸、工件重量、翻转与搬运空间直接影响使用体验,设计时还需兼顾照明、排风、检修和集尘清理。中环盛达提供工作台及配套系统的设计、制造、安装与调试,使工位操作与粉尘捕集相互配合。

工件与台面匹配
从工件尺寸、重量、摆放和翻转动作确定台面与支撑形式。开孔区域、后吸口和侧板应与实际打磨位置配合,避免工件长期遮挡主要吸风通道。
吸风方向靠近尘源
下吸便于收集台面附近的落尘,后吸可配合覆盖侧向扩散。结合工具抛尘方向和车间干扰气流,检查粉尘走向与人员操作空间。
独立或集中配套
一体式便于单工位独立启停,多工位可统一配置外部主机和排风。比较时同时考虑支管连接、清灰、集尘容器及日常维护。

打磨粉尘从工位到集尘怎样处理

从前端收集到后续处理,以下三个阶段用于说明设备和系统的运行关系,具体配置按项目确定。

  1. 台面与后侧就近捕集

    通过下吸、后吸或组合吸风收集打磨粉尘,结合工件遮挡、工具动作和人员位置确定吸风区域。

  2. 输送至适配处理单元

    含尘气流经内部风道或外接管路进入处理设备;滤材、前端保护和安全配置按粉尘条件确定。

  3. 清灰、集尘与排风

    配合过滤、清灰和集尘装置运行,检查工作面捕集及排风状态,并按设备要求维护。

台面、吸风位置与内部组成

对照不同工作台的台面、后吸口、围挡和维护区域,了解工件摆放、操作空间与吸风位置之间的关系。

作业台面
尺寸、支撑及开孔形式与工件摆放和作业动作配合。
后吸口与围挡
按粉尘扩散位置组织侧后方捕集,并保留搬运及观察空间。
风道与支管
将捕集气流导入内部处理单元,或连接外部集中管网。
过滤与清灰
滤材、清灰方式及维护接口按粉尘条件和机型配置。
集尘装置
抽屉、集尘箱等接收粉尘,布置便于清理和转运。
风机与控制
配合工作面捕集、过滤阻力和排风路径组织启停与检查。

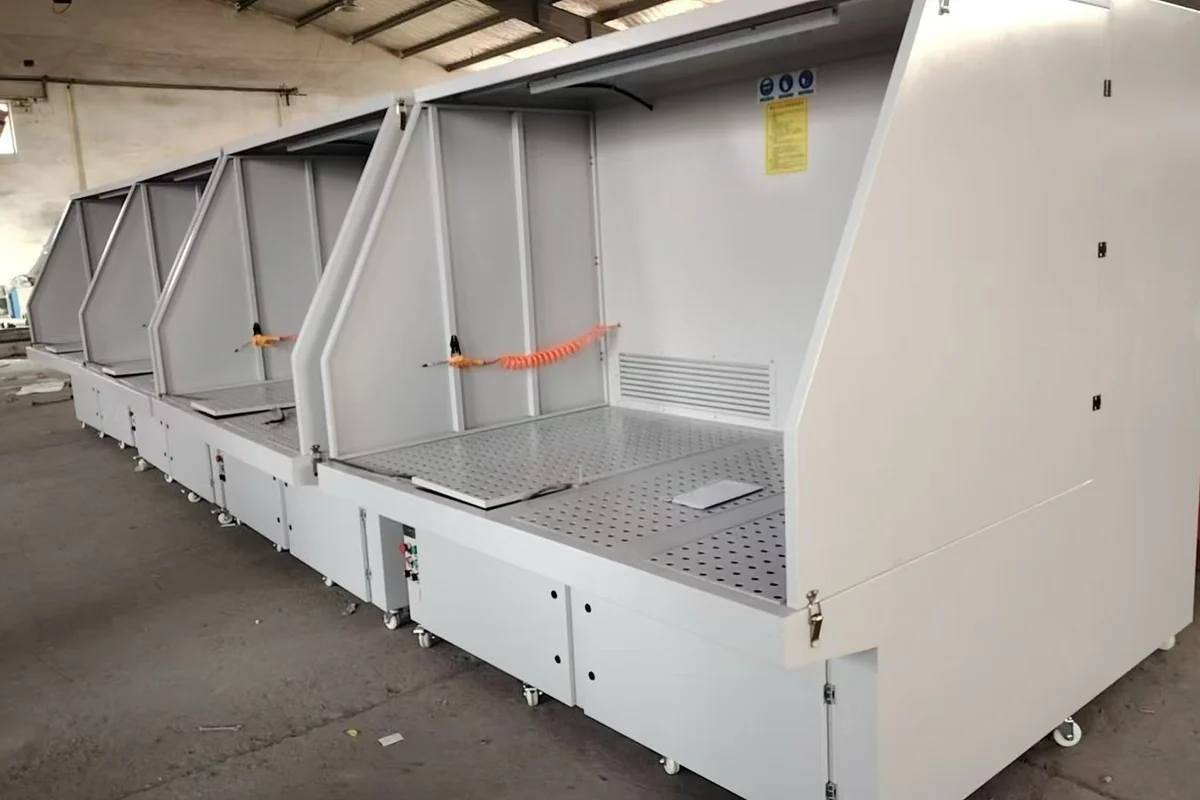

多台带穿孔台面、后侧吸风口、侧板和顶部照明的打磨除尘工作台
下吸与后吸组合工位

穿孔台面收集落尘,后部吸风口覆盖工件侧面扩散区域,侧板与顶板有助于缩小受干扰的作业开口。

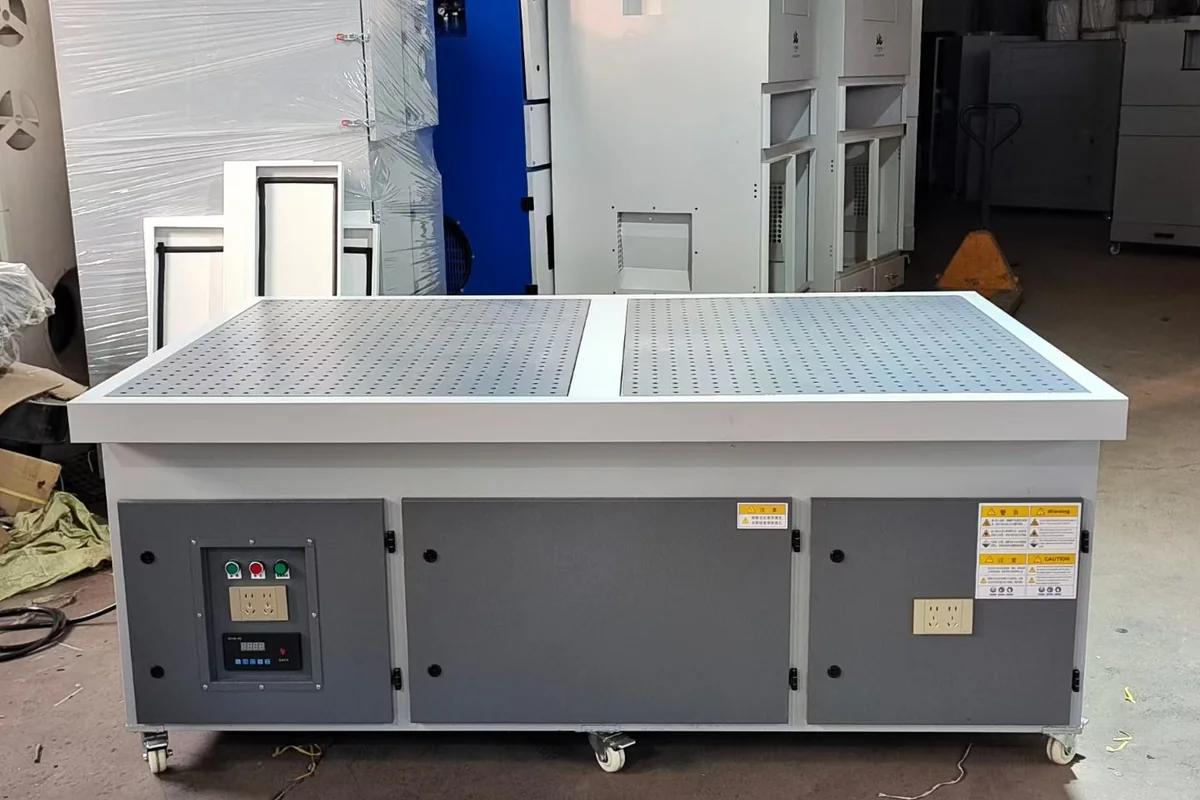

带双区穿孔台面、下部过滤箱体、控制面板和脚轮的开放式下吸打磨工作台
开放式下吸工作台

开放台面便于较宽工件搬运和翻转,适合粉尘主要在台面附近产生的工序;横向气流和工件遮挡需要现场核对。

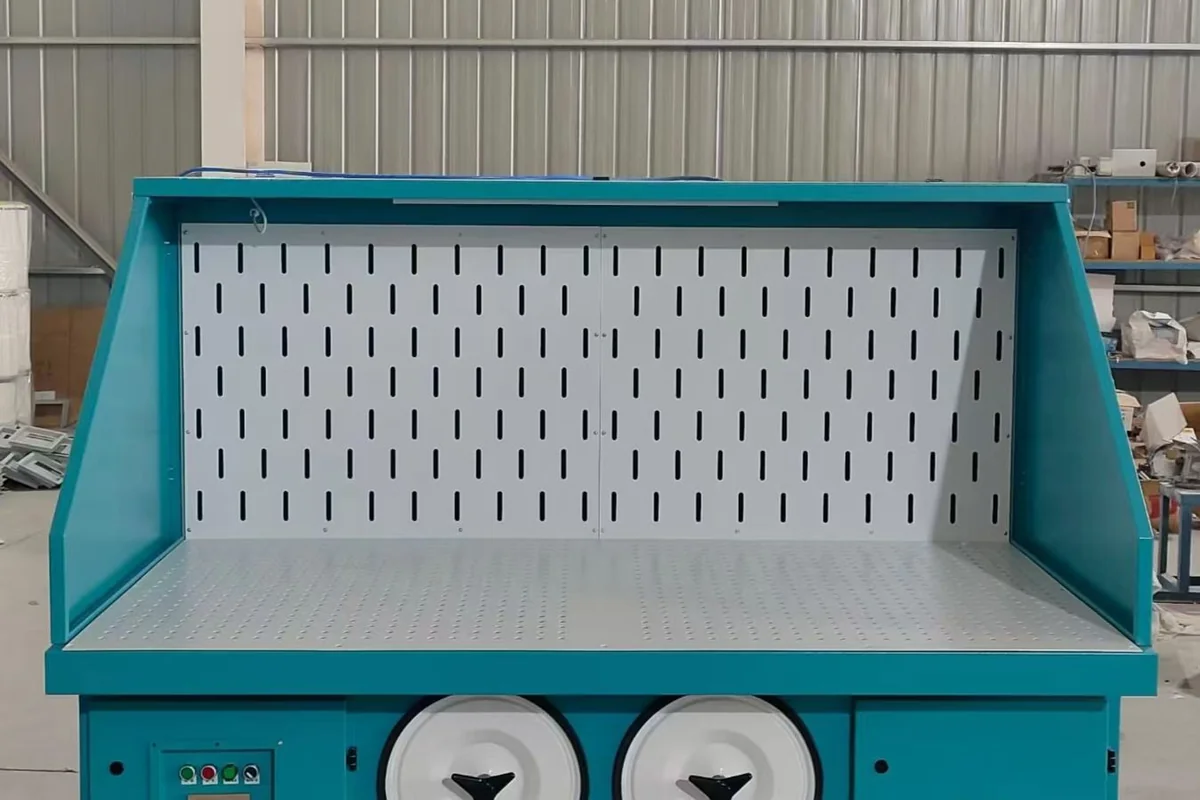

青绿色单工位打磨除尘工作台的穿孔台面、后吸孔板、下部设备箱体和集尘抽屉
单工位一体式设备

台面、后吸区域、下部设备箱体和集尘抽屉形成一体结构,适合独立启停和分散布置的固定工位。

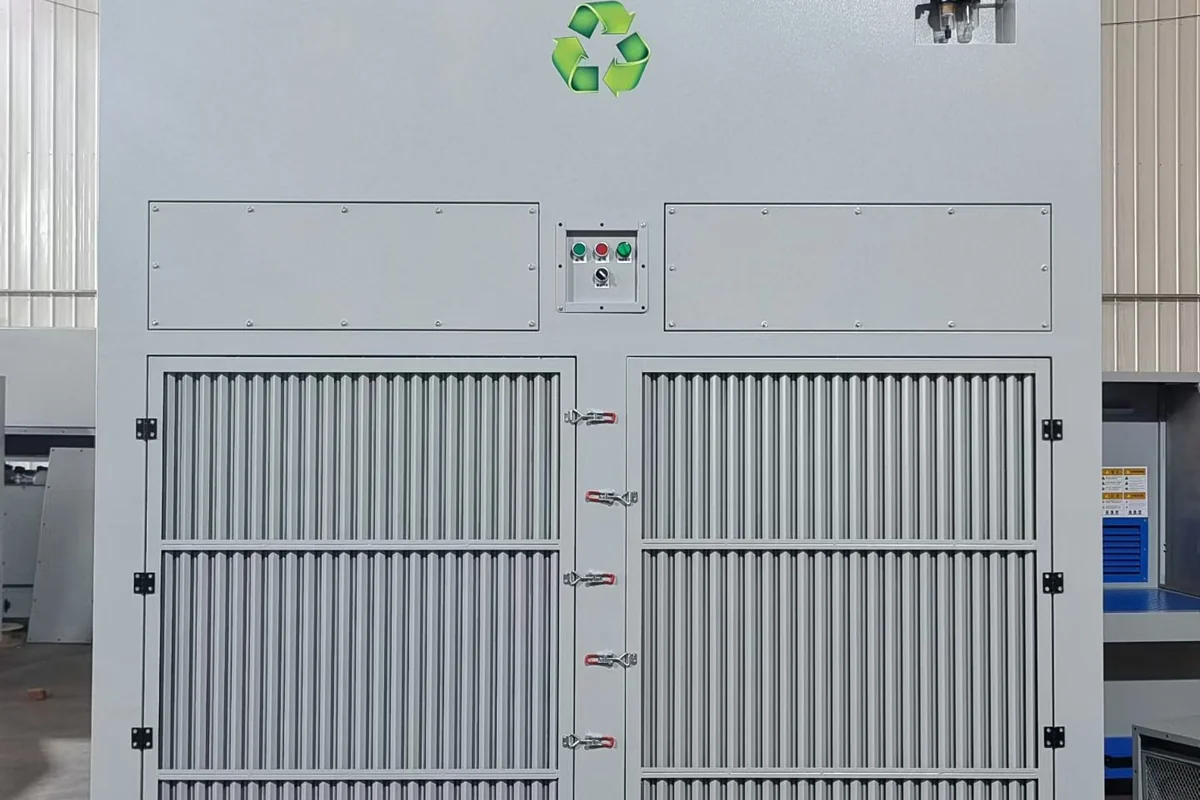

打磨除尘设备检修面内的多组褶式过滤单元、控制区域和下部集尘抽屉
过滤与维护区域

设备检修面可见过滤单元和集尘抽屉,设计时应为开门、检查、清灰和粉尘转运留出操作空间。

应用场景与适用条件

适用于中小型金属件、木制品、复合材料等固定工位的人工打磨、抛光和修整作业。工件材质、涂层、火花和粉尘危险性需要在方案阶段明确。

适用条件

工件与作业动作
工件以中小型为主,能够在固定台面完成主要打磨动作,人员站位和粉尘扩散方向相对明确。
产尘位置与吸风
粉尘主要在台面及工件近旁产生,可通过下吸、后吸或组合方式把吸风口布置在尘源附近。
材料与粉尘条件
材料、涂层、磨料、粉尘性质和火花情况能够核对,可以据此选择滤材、预处理和安全配置。
空间与公用工程
现场能够满足设备放置、工件周转、排风、电源或压缩空气,以及滤材和集尘装置维护空间。

需要预处理或专项评估的情况

  • 大型工件需要人员围绕移动、多面连续打磨或吊装进出时,应优先比较吸风墙或打磨除尘房。
  • 强横向气流持续穿过工作台开口,或工件长期遮挡吸风路径时,只增加主机风量不能代替工位和气流整改。
  • 高温、高湿、黏性、含油或易结露粉尘未经工况适配,不宜直接进入普通干式过滤单元。
  • 主要污染物是 VOCs、异味或其他气态污染物时,颗粒物过滤工作台不能代替相应的废气治理系统。
  • 涉及铝、镁等可燃金属粉尘或其他燃爆风险时,需要先完成危险性识别和专项安全设计,不能直接套用普通设备。

工作台还是打磨房?

中小型工件能够在固定台面完成作业时,可优先比较工作台;大型工件需要人员围绕移动、吊装或多人连续作业时,应按更大的作业区域组织收集。

查看打磨除尘房

独立工位、集中管网与长廊式作业区

固定工位可以采用一体式设备,也可以连接集中管网;当工件和人员活动范围明显扩大时,应比较连续吸风墙或打磨除尘房,而不是无限加大单台工作台。

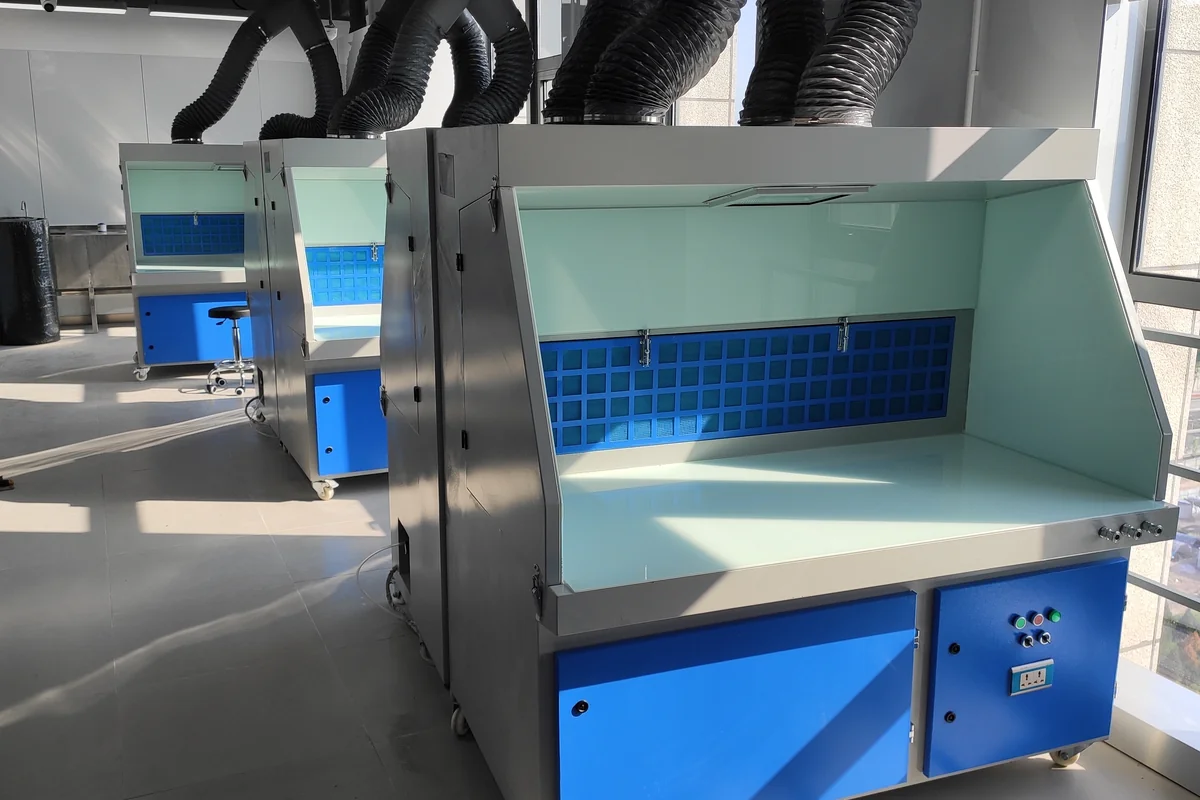

多个打磨除尘工作台通过顶部柔性管道连接外部集中除尘管网
多工位接入外部管网

多个工作台通过顶部软管和支管连接外部系统,适合统一布置过滤主机和排风;各支路仍需按同时使用状态进行平衡。

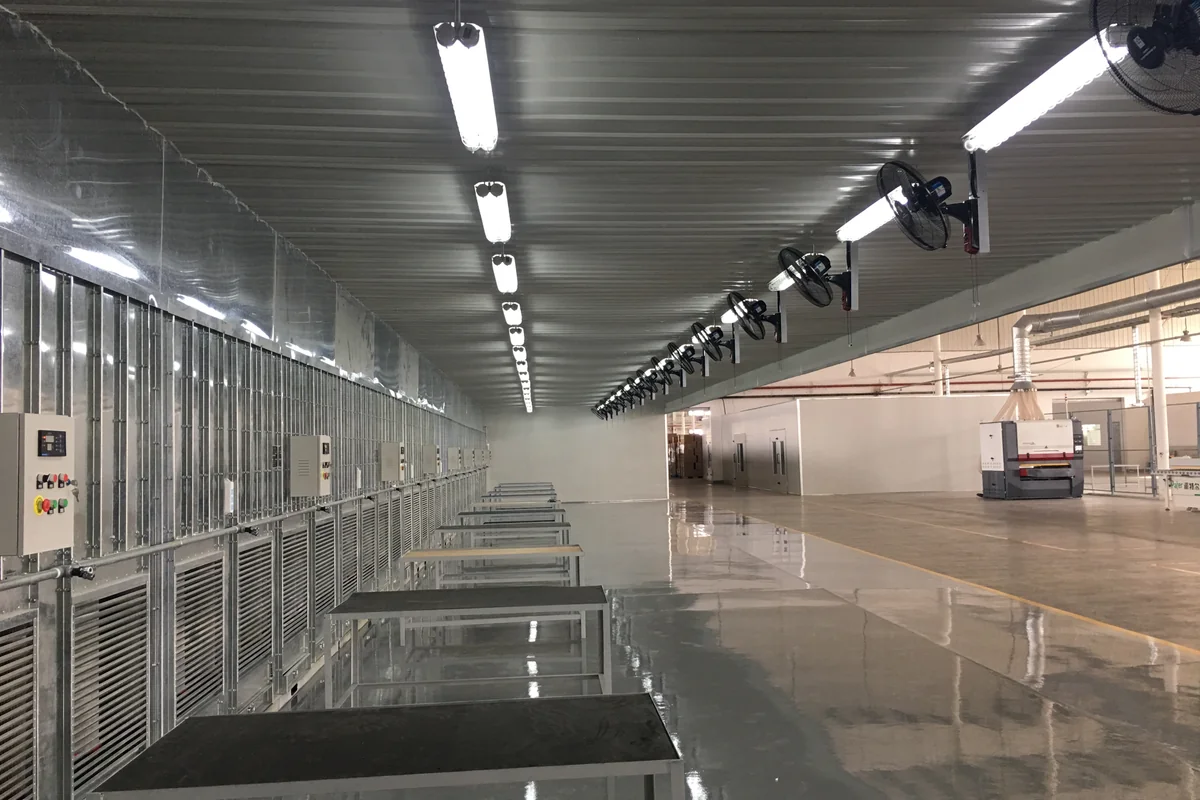

工业厂房内长廊式打磨作业区、连续吸风墙、工作台和顶部补风设施
长廊式打磨作业区对比

连续吸风墙服务多个固定工位,属于比单台工作台更大的作业区方案;工位数量、补风和物流需要按整段系统设计。

安全与控制要点

打磨工作台紧邻操作者和产尘点,安全设计要同时考虑材料与粉尘性质、火花、过滤积尘、设备电气和日常清理。

材料和粉尘识别
明确基材、涂层、磨料和粉尘成分,核对可燃性、反应性及职业健康风险,再确定过滤路线和排风方式。
火花与高温颗粒
金属打磨可能产生火花时,应结合距离、风道和积尘位置配置相应预处理与安全措施,不能用单一部件代替完整风险控制。
捕集气流与操作位置
在实际工件和工具运行状态下检查粉尘是否朝吸风口移动,避免吸风气流把粉尘先带过操作者呼吸区。
过滤、清灰与集尘
结合设备配置检查过滤阻力、清灰状态和集尘量,及时清理台面、内部风道和集尘装置,减少积尘与二次扬尘。
电气与维护隔离
打开检修门、清理过滤区或处理异常前,应按设备要求停机、断电并落实相应的检修隔离措施。

工作台报价与运行费用

报价由台面尺寸与承载、围挡照明、过滤或外接接口、风机控制及安装范围共同决定。比较一体式与集中配套时,把外部主机、管网和现场施工一起计入,避免只比较台体价格。

运行费用主要包括风机用电、滤材维护、集尘清理,以及配有脉冲清灰机型的气源消耗。多工位系统结合同时使用率与风量分配核对运行方式。

日常检查从真实打磨动作开始

观察粉尘是否持续朝吸风口移动,检查工件遮挡、台面堵塞和车间横向气流,再核对过滤阻力、风机、集尘量及检修门密封。主机能够启动,不代表工作面已经形成有效捕集。

清理过滤区、风道与集尘装置按设备规程停机隔离;材料或作业方式改变时重新核对配置。大型作业区可参考打磨房气流组织。

常见问题

打磨除尘工作台和打磨除尘房怎么选?

中小型工件在固定台面作业,粉尘主要在台面附近产生时,可先选择下吸或后吸工作台;大型工件、多人员连续作业或需要人员围绕工件移动时,更适合评估吸风墙或打磨除尘房。

下吸式和后吸式哪一种更好?

要看粉尘产生方向。落尘和台面附近粉尘适合下吸,工件侧面或前方扩散明显时可增加后吸;很多工位采用组合捕集。实际判断要结合工件遮挡、工具动作和车间横向气流。

选择一体式设备还是接入集中除尘系统?

工位少、位置分散或希望独立启停时,一体式设备更便于就近布置;固定多工位且已有主管、设备区和统一维护条件时,可以比较集中系统。两种方式都需要先解决工作面捕集。

有打磨火花可以直接使用普通工作台吗?

不应直接套用。需要明确材料、火花强度、粉尘可燃性和设备内部积尘风险,再确定预处理、过滤、管网、电气和防火防爆配置。

打磨除尘工作台需要多大风量?

风量与工作台开口尺寸、吸风形式、工件遮挡、操作动作和横向气流有关,不能仅按一个固定数值选型。方案应先确定有效吸风区域,再核算捕集风量和系统阻力。

询价需要先提供哪些资料?

可以先提供工件和现场照片、材质与涂层、打磨工具、工位数量、同时作业情况和每天运行时间;厂房图、粉尘检测或安全资料可以随后补充。

干式与湿式打磨工作台怎么选?

先核对材料与粉尘性质,再比较滤材清灰、集尘及湿式水系统维护。干式过滤和湿式捕集的设备结构、操作与风险控制不同,不能只比较台面尺寸。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

HJ 2020—2012

袋式除尘工程通用技术规范

发布部门:生态环境部

可参考过滤式除尘工程的系统设计与运行要求;滤筒等具体设备结构还需结合对应技术资料。

项目咨询 · 设备选型 · 系统方案

有干式打磨除尘工作台项目需要规划?

先说明工件尺寸重量、材质和打磨动作;工位数量、作业照片及场地条件可随后补充。
