印刷与包装 VOCs 治理

面向平版、凹版、柔版等印刷及复合生产,围绕油墨、胶黏剂和清洗剂使用环节组织废气收集,并按风量、浓度与生产制度配置 VOCs 治理系统。

机组类型、油墨与胶黏剂、烘干负荷不同,对应的路线也不同。先按生产制度和废气条件比较以下设备组合。

连续废气氧化处理

了解配套方式

废气条件和运行负荷适配时,比较热氧化与催化氧化路线。

大风量废气浓缩

了解配套方式

适配的低浓度废气先浓缩,再安排浓缩气的后端治理。

活性炭吸附与再生

了解配套方式

根据污染负荷、运行制度和维护条件,分别比较更换式与再生式系统。

本行业工程案例

山东虎彩展示跨楼层印刷废气的收集治理,浙江上峰展示包装印刷车间活性炭吸附设备与排气设施。两项目的工艺、设计参数和资料依据分别列明。

山东虎彩,屋顶处理设备与钟楼正面

平张印刷、UV印刷、数码印刷、烫金及印后设备废气收集

山东虎彩数字印刷工厂VOCs收集治理工程

  • 完工验收记录
  • 第三方检测报告
  • 项目现场实拍

山东虎彩数字印刷工厂1—5楼印刷车间VOCs收集治理项目,覆盖多类印刷与印后设备、调墨房和危废处置间。2—5楼系统设计处理量70000 m³/h,工程验收合格,并有第三方废气检测记录。

项目规模
1—5楼印刷车间、调墨房及危废处置间废气工程
工程范围
废气系统方案设计、设备制造与系统集成、施工安装、调试与验收
完成情况
2023年12月14日工程验收合格
查看现场照片与完整案例

设备怎样组成一套系统?

局部收集、预处理和末端净化共同决定系统效果。以下是可比较的路线,不代表所有印刷机组需要全部配置。

连续废气氧化处理

  1. 机组排风

    核对烘干、印刷与清洗等气源。

  2. 预处理

    按颗粒物、油雾或凝结物确定。

  3. 氧化处理

    比较 RTO 与适配催化路线。

  4. 热量与联动

    协调运行负荷、风机及控制。

进入条件、运行时间和燃料需求一起比较;不能只按机组总风量选择氧化设备。

大风量废气浓缩

  1. 支路汇总

    核对各机组同时运行与排风变化。

  2. 适配预处理

    控制影响转轮的夹带物。

  3. 转轮浓缩

    组织吸附、脱附及冷却气流。

  4. 后端氧化

    匹配浓缩气负荷与设备控制。

单独的转轮是浓缩单元;是否适用及后端怎样处理,要按溶剂组分与实际工况确定。

活性炭吸附与再生

  1. 源头收集

    减少逸散并控制无效进风。

  2. 进入条件

    核对温湿度、颗粒及组分。

  3. 吸附处理

    按负荷确定设备与运行组织。

  4. 更换或再生

    分别安排维护与后续处理。

浙江上峰案例展示更换式活性炭吸附设备的现场配套。需要脱附再生时,应另行核对吸附材料、再生气路与后端处理。

印刷机组的局部收集与支路组织

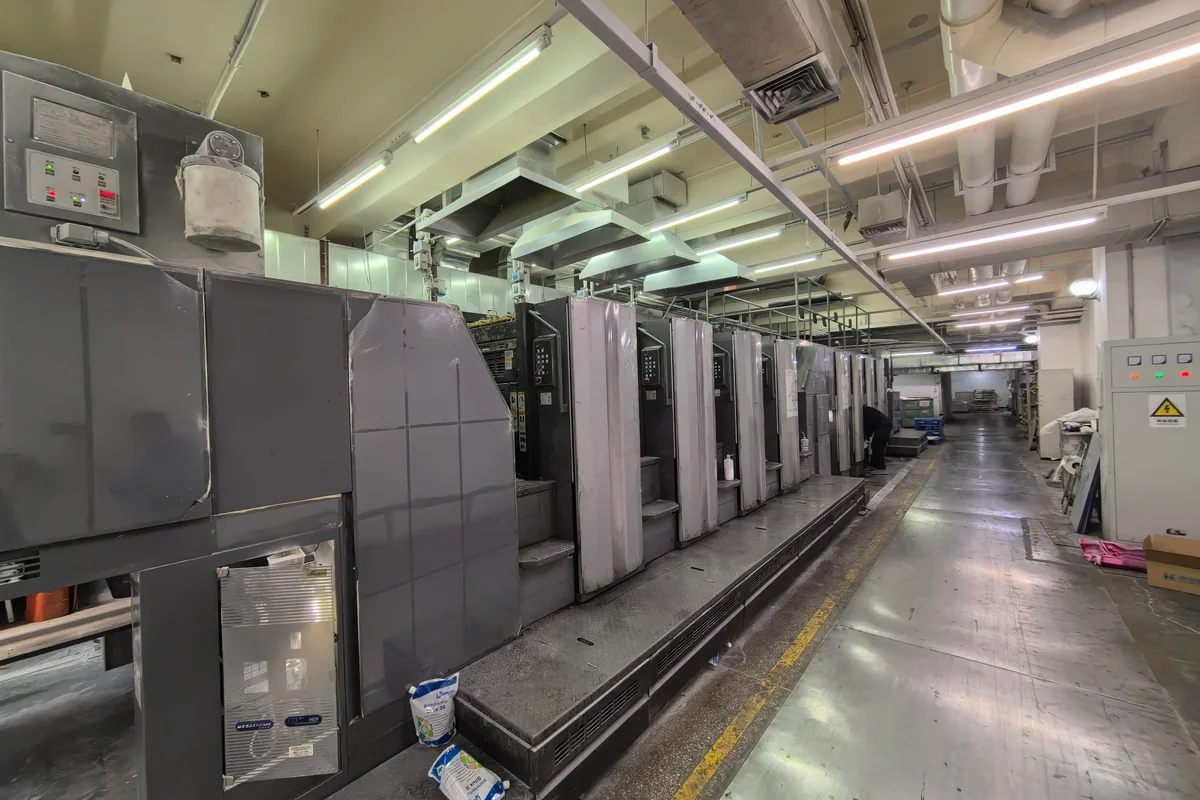

工业印刷机组上方排列的多个金属局部收集罩
印刷单元上方局部收集罩与分支风管实拍。

罩口贴近机组,又不妨碍操作

局部收集罩和支路接口应结合机组结构布置,给换版、上料和检修留出空间。

  • 分别核对印刷单元与烘干段排风。
  • 结合操作动作选择罩口或围护形式。
  • 支路调节与机组开停状态相互配合。

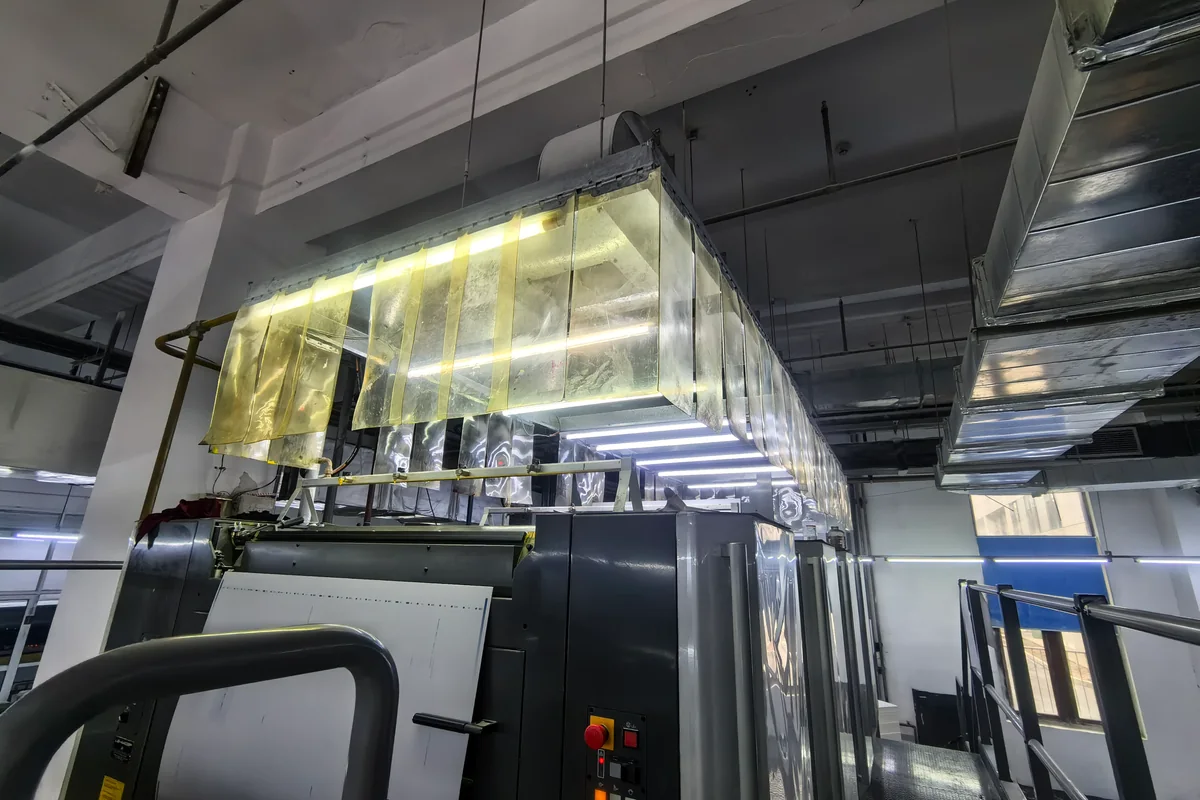

工业印刷设备外侧的透明软帘局部围挡和上方风管
印刷设备局部围挡与排风接口实拍。

围护与管网共同减少车间逸散

局部围挡可以辅助组织气流,排风接口仍要与现场开口、人员进出和支路阻力匹配。

  • 明确日常生产和清洗时的排放点。
  • 核对多台机组同时使用情况。
  • 将跨楼层管路、风机和检修一起布置。
进一步了解工序、选型与配套设备

先找出溶剂在哪里使用和释放

印刷与包装废气不仅来自烘箱。油墨或胶黏剂调配、墨槽和胶槽、印刷或涂布单元、热风干燥、换版换色及设备清洗,都可能在不同时间产生 VOCs。方案首先要画清生产线、物料和排风点,再确定哪些支路持续运行、哪些随机组或订单切换。

从生产线收集到末端设备怎样衔接

印刷单元、烘箱与局部围挡

烘箱排风通常具备明确接口,墨槽、胶槽和印刷单元则需要通过密闭、局部罩或围挡减少逸散。罩口位置和排风量既要满足收集,也不能妨碍穿料、换版、调色和清洗。多色组或多台生产线项目还要平衡各支路,避免停机支路持续吸入大量空气。

沸石转轮浓缩路线

大风量、低浓度且组分、温湿度和洁净度适合吸附的废气,可评估沸石转轮完成吸附浓缩,再由三床式 RTO或适配的催化氧化设备处理浓缩气。转轮前端的过滤、温湿度控制和异常组分识别会直接影响系统运行。

直接氧化路线

当收集后的浓度、热值和生产制度适合时,可比较直接 RTO 与催化燃烧路线。设备选择需要结合正常及峰值风量、VOCs 组分、浓度波动、含湿量、烘箱温度和班次,而不是仅按印刷机数量确定。

收集效率与运行费用要一起考虑

将所有排风无差别汇总会降低浓度、增加风机和末端设备规模;过度缩小排风又可能影响烘干、车间环境和安全控制。更可行的做法是区分烘箱工艺排风、机组局部收集和间歇清洗废气,通过密闭、风量平衡、支路切换和变频调节,使生产线与治理系统按同一运行状态联动。

山东虎彩项目采用了什么路线

在山东虎彩数字印刷工厂项目中,中环盛达将多楼层印刷设备、调墨房及危废处置间的废气接入分层支管和集中主管,屋面处理环节包括袋式过滤、活性炭吸附与低温催化氧化。2—5楼系统的设计处理量为70000 m³/h;第三方检测报告记录的66036 m³/h是一次检测时的标干流量均值,两者不是同一口径。

这个案例说明了多楼层收集、过滤和末端设备如何作为一套工程衔接,并不意味着所有印刷车间都应选择相同的处理路线。若要为现有车间做初步方案,最好同时提供设备清单、楼层和排风点位置、油墨与清洗剂资料、开机组合以及已有检测数据。

安全联锁与现场条件
  • 含可燃溶剂的废气系统需要持续关注浓度、异常排放、静电、点火源和高温设备
  • 生产线、烘箱、风机、阀门及末端氧化设备应建立启停顺序、故障旁路管理和联锁保护
  • 墨槽、胶槽与清洗区域的密闭和局部排风不能妨碍操作、换料及维护

选型与改造常见问题

活性炭吸附与吸附脱附催化燃烧是一回事吗?

不是。更换式吸附设备需要安排吸附材料维护和更换;吸附脱附系统还包括再生、脱附气处理及控制。应按实际配置核对,不能只看设备名称。

不同印刷机组能共用末端设备吗?

需分别核对油墨与溶剂组分、风量浓度、开机时段和管路条件。相容且适配的支路可以研究集中处理,并配置支路控制;清洗等峰值排放应单独考虑。

设备风量能按印刷机数量直接估算吗?

机型、烘干段、收集形式和同时运行数量都会影响需求。可用现有排风资料做初步沟通,再逐点核对,不宜只用机组数量乘统一风量。
