工业喷漆房 工件喷涂、送排风与漆雾收集

根据工件尺寸和喷涂方式设计房体,配套送排风、漆雾处理及后端废气治理,可与作业平台、烘干和输送系统一起规划。

配置重点
工件尺寸 · 进出方式 · 喷涂节拍
工程服务
设计、制造、安装、调试
大型工业喷漆房外观、卷帘门、侧面房体与连接风管
喷漆房房体、卷帘门与车间安装位置实拍。

工业喷漆房 设备介绍

工业喷漆房为液体涂装提供相对独立的作业空间,将工件进出、人员喷涂、送排风和漆雾收集安排在同一房体内。设计从工件的长宽高、运输装置和喷涂动作出发,确定门洞、平台与操作距离,再组织经过主要作业区域的气流。过喷漆雾经过干式或湿式预处理后,含有机物的排风进入适配的后端治理系统。房体既可作为独立工位,也可接入前处理、输送、流平和烘干环节。中环盛达提供设计、制造、安装与调试,将房体布置、设备接口和现场实施一起规划。

围绕工件安排空间
房体净尺寸同时考虑工件、支撑小车、喷枪动作与人员通行。大型工件还需预留升降平台和检修位置。
送排风与漆雾处理配套
按喷涂位置组织气流,选择适配的过滤或湿式漆雾分离方式,兼顾作业区、滤材维护和后端设备入口条件。
独立工位或整线配套
可与轨道、输送、流平及烘干设备衔接;是否设置加热和后端 VOCs 设备,按涂料与生产安排确定。

喷漆房气流与污染物怎样衔接

喷漆房需要把补风、作业区气流、漆雾分离和有机废气收集连成一条完整路径。以下为常见组织逻辑,实际气流形式、处理单元与后端路线按工件、涂料、喷涂量和现场条件确定。

  1. 补风与作业区气流

    根据工件、喷涂位置和门洞组织补风与排风,使气流经过主要喷涂区域。

  2. 漆雾收集与分离

    过喷漆雾随排风进入收集区域,通过干式过滤或湿式处理进行预处理。

  3. 排风与后端治理

    含 VOCs 的排风经管网接入适配治理设备,风量、阻力与控制状态统一协调。

房体、送排风与漆雾处理组成

除房体外,还需关注送排风、过滤与控制设备。它们共同组织作业区气流,并将漆雾和有机废气衔接到后续处理环节。

房体与工件门
根据最大工件、运输装置和进出方向布置围护及门洞。
作业平台与照明
围绕喷涂位置安排操作距离、照明及人员通道。
送排风机组
将补风、过滤与排风组织成与工件和喷涂位置匹配的气流。
漆雾分离单元
按涂料、喷涂量和维护条件选择干式过滤或湿式处理。
管网与废气接口
漆雾预处理后的排风与后端治理连接,核对风量、阻力和运行时段。
电气与联锁控制
协调送排风、喷涂和治理设备状态,保留检修与操作条件。

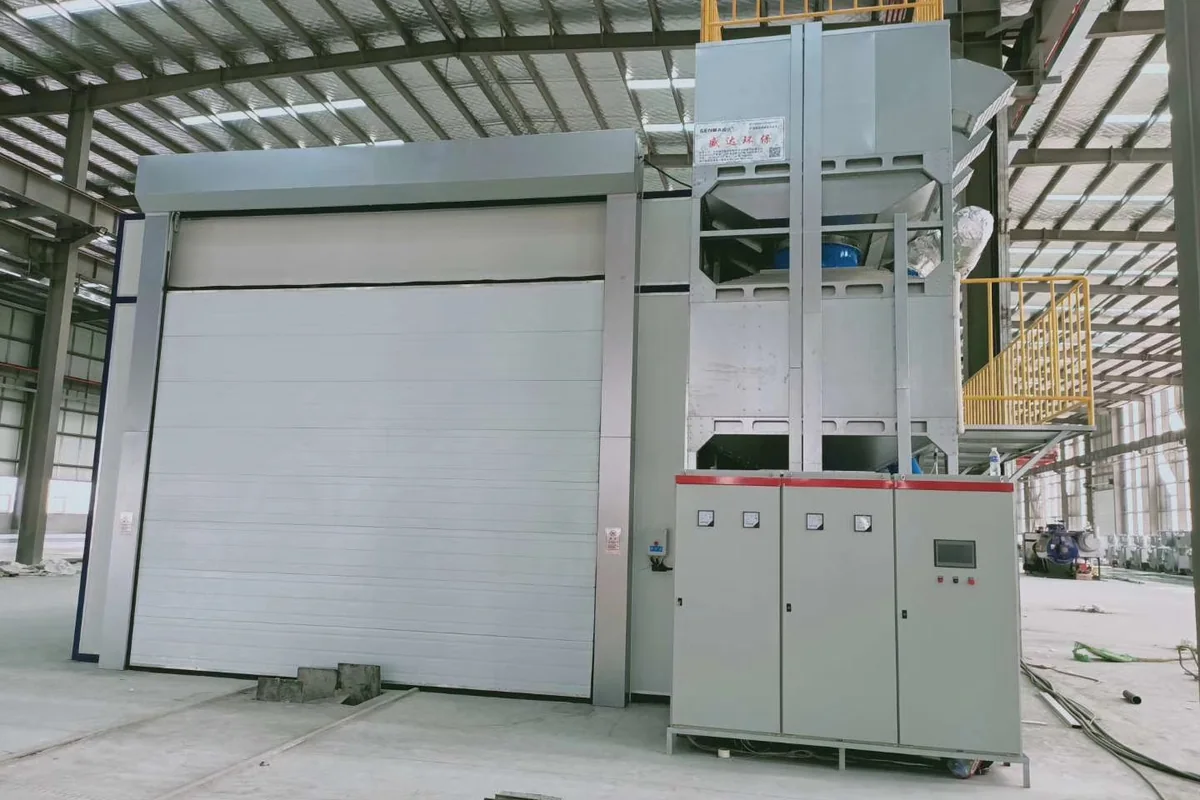

工业喷漆房房体、送风过滤机组、检修平台和电气控制柜
送风机组与电气控制

喷漆房房体、送风过滤机组、检修平台和控制柜组合实拍,项目中需与排风、喷涂设备及后端治理建立联锁。

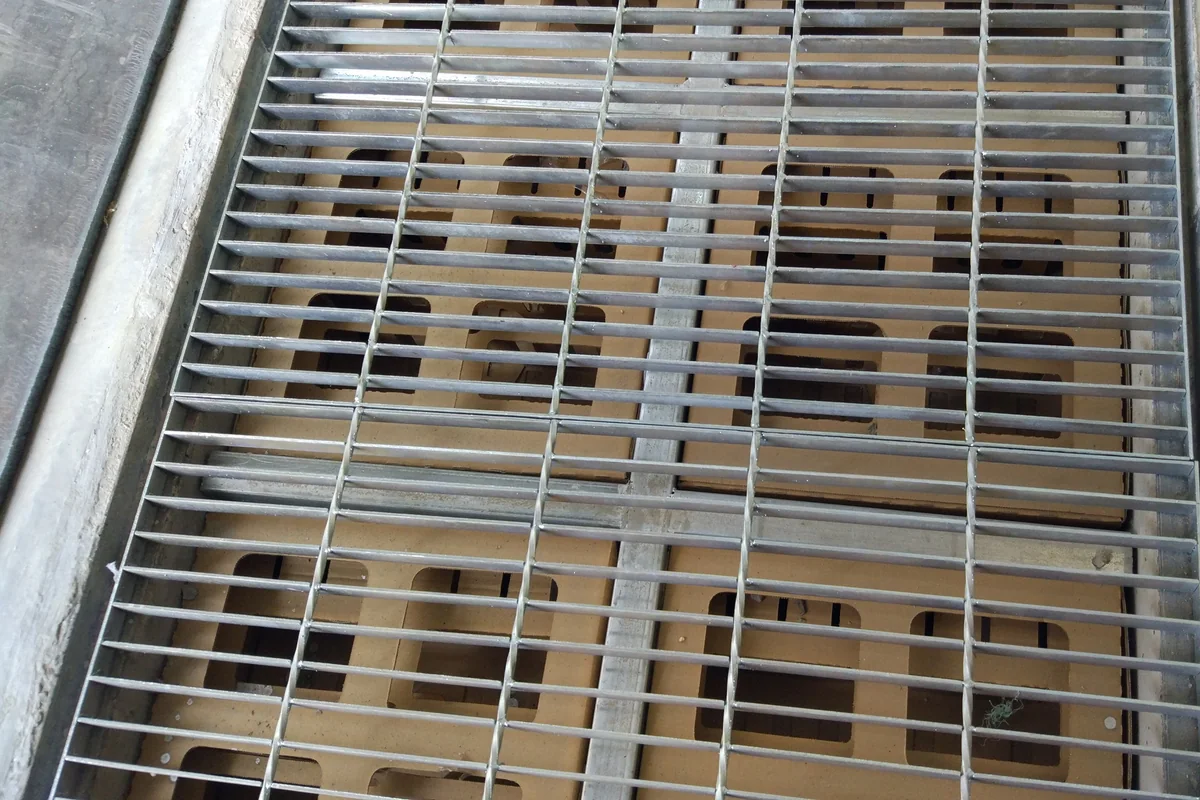

工业喷漆房地面钢格栅下方的干式漆雾过滤结构
地面格栅与干式过滤结构

格栅下方的干式漆雾过滤结构实拍,用于展示维护位置和过滤单元布置;具体滤材组合按涂料、喷涂量与维护条件确定。

应用场景与适用条件

金属结构件、工业装备、箱体及其他大中型工件的喷涂作业,具体形式按工件、涂料和生产方式确定。

适用条件

工件与物流
工件尺寸、重量、进出方式和喷涂位置能够明确,并有可落实的厂房空间与物流路线。
涂料与生产节拍
涂料、稀释剂、喷涂量和生产节拍可用于核对通风、漆雾处理与后端废气设备。
厂房与配套条件
现场能源、消防防爆、电气控制、补风与排气条件能够纳入整体设计。

方案设计前需重点核对

  • 未明确涂料体系、工件与喷涂量,仅按房体外形采购,容易造成送排风和治理系统不匹配。
  • 工件吊运、车辆或轨道进出与人员作业路线冲突时,需先调整车间布局和作业组织。
  • 涉及烘干、加热或可燃蒸气的工况,需要专项核对热源、通风、监测与安全联锁。

固定式、伸缩式与喷烘一体怎样选?

工位和物流长期明确时可采用固定式;大型工件喷涂后需要让出场地时比较伸缩式;同一工位需要分批喷涂和加热烘干时比较喷烘一体。连续多工序生产则从整条涂装线规划。

比较移动式伸缩喷漆房

轨道车辆喷漆房工程

围绕长大轨道车辆的喷涂作业,统筹房体、车辆进出通道、侧面作业平台与地面格栅布置。中环盛达承担设计、制造、安装、调试,现场实拍展示房内作业空间与设备布置。

  • 项目现场实拍
应用工序
轨道车辆喷涂作业
工艺路线
固定喷漆房+房内送排风+作业平台与车辆通道配套
工程范围
设计、制造、安装、调试
轨道车辆喷漆房内部长向通道与两侧黄色作业平台

沿房体长向查看车辆通道、地面格栅、侧面照明及作业平台。

轨道车辆喷漆房侧面作业平台与地面格栅布置

房内另一视角,展示平台支撑、地面格栅和车辆作业空间的衔接。

查看完整工程案例

喷漆房作业空间与工件适配

以下实拍展示轨道式工件通道、升降作业平台、室内送排风空间及不同尺度工件的喷涂组织方式。

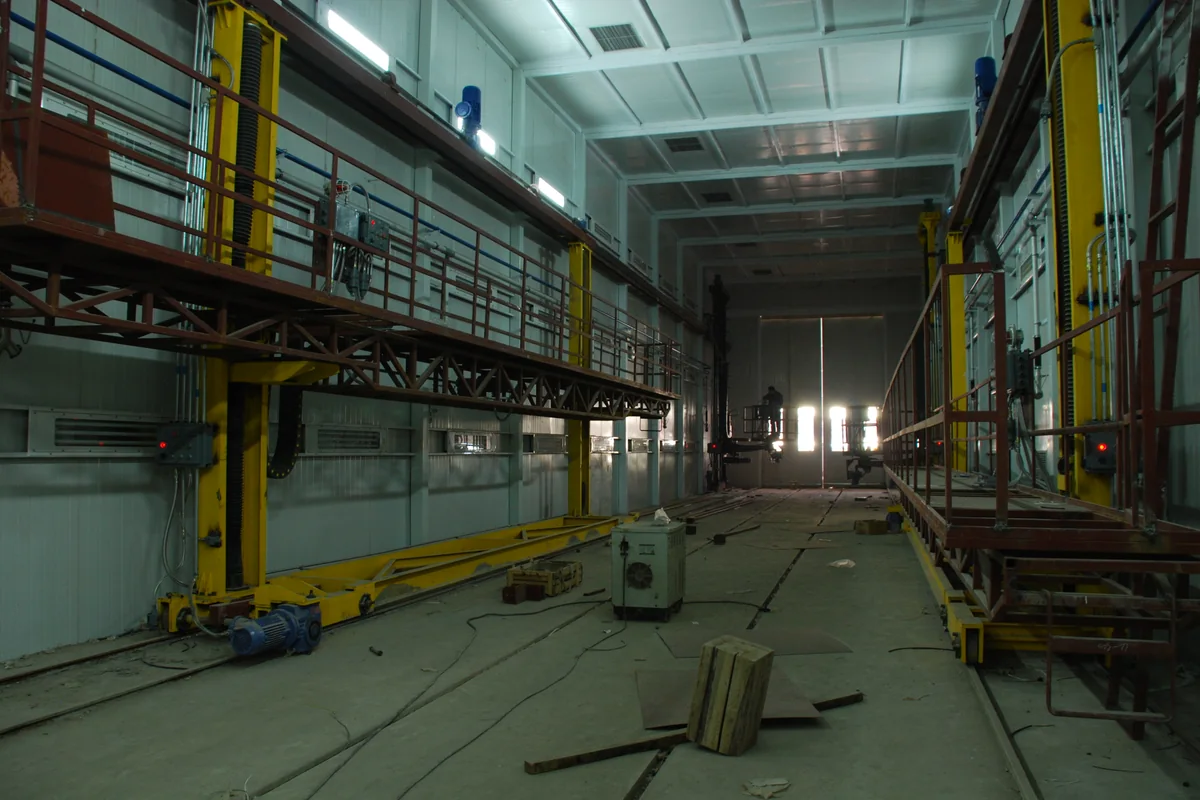

大型喷漆房内的轨道、两侧升降作业平台、照明与送排风设施
轨道式大型作业空间

室内轨道、两侧升降作业平台及照明布置,便于围绕大型工件组织喷涂作业。

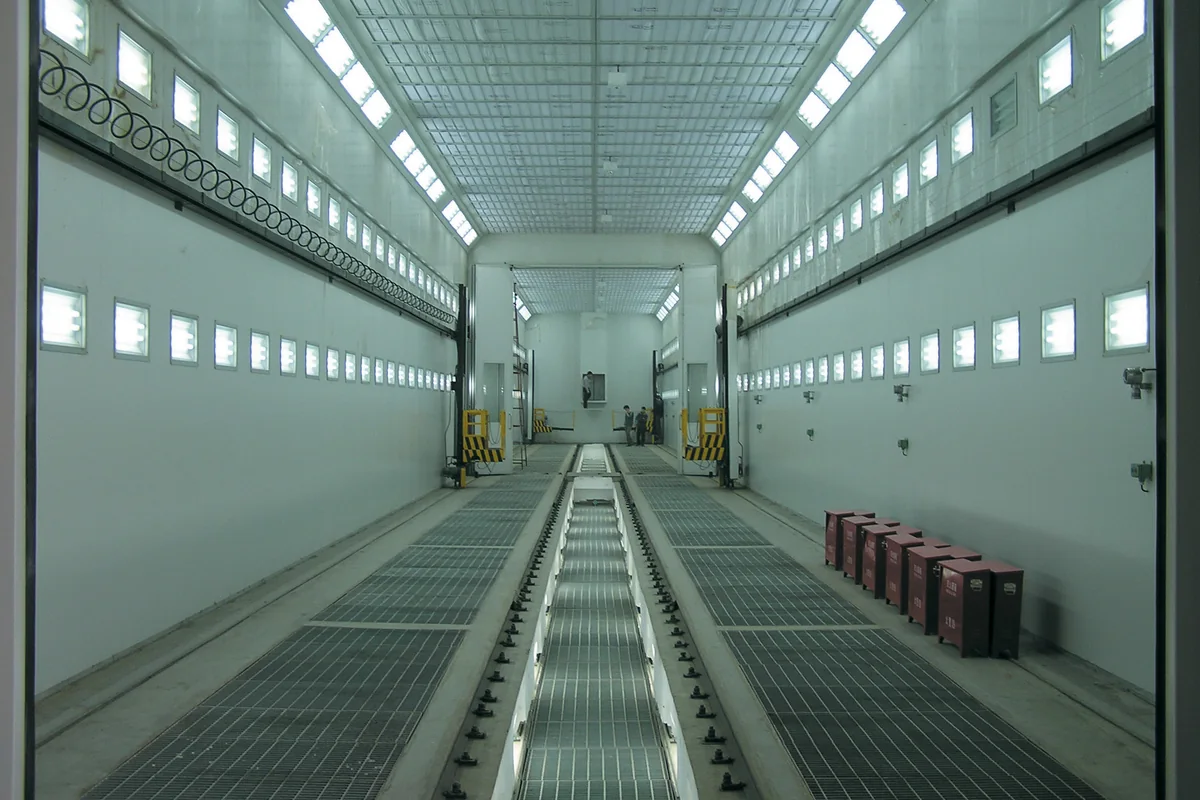

工业喷漆房内部照明、墙板、格栅与轨道通道
喷漆房内部与地面风道

室内照明、墙板与格栅区域实拍,具体气流组织按项目设计确定。

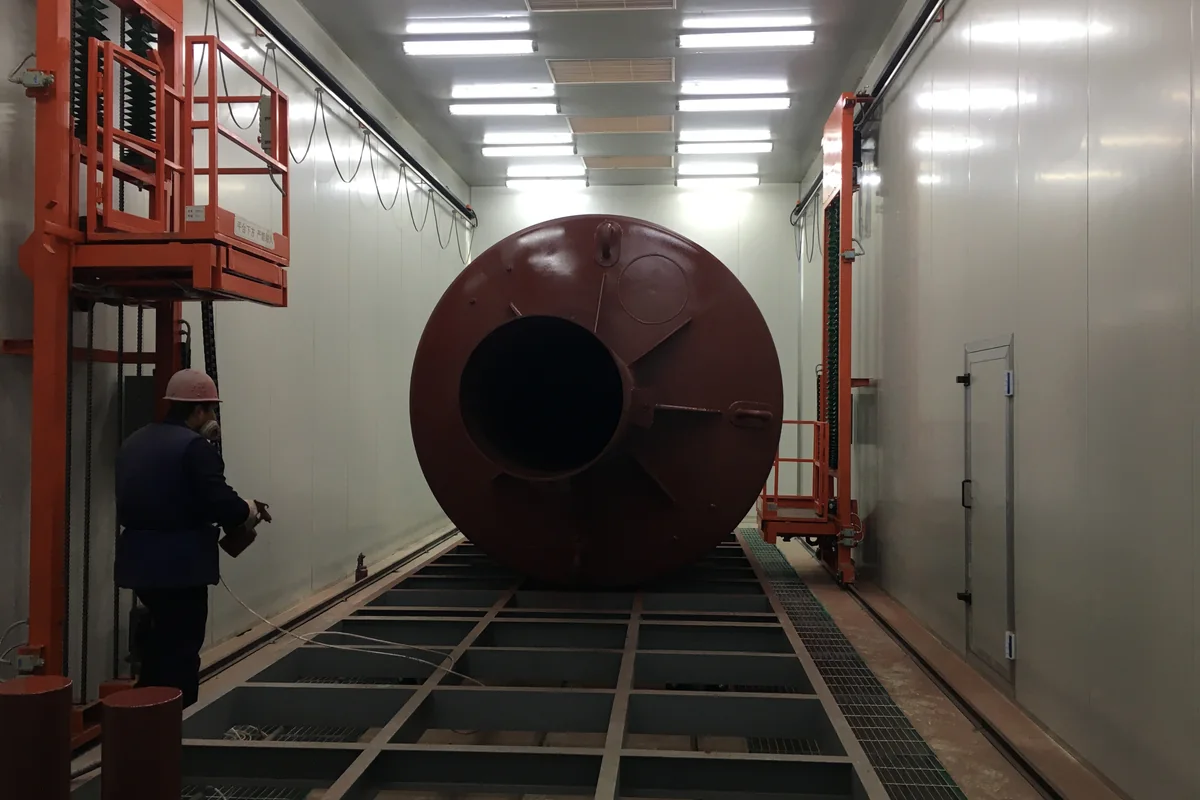

工业喷漆房内的大型筒体工件、双侧升降作业平台与地面排风区域
大型筒体工件喷涂作业

大型筒体工件、双侧升降作业平台与地面排风区域实拍,展示人员围绕工件的作业空间组织。

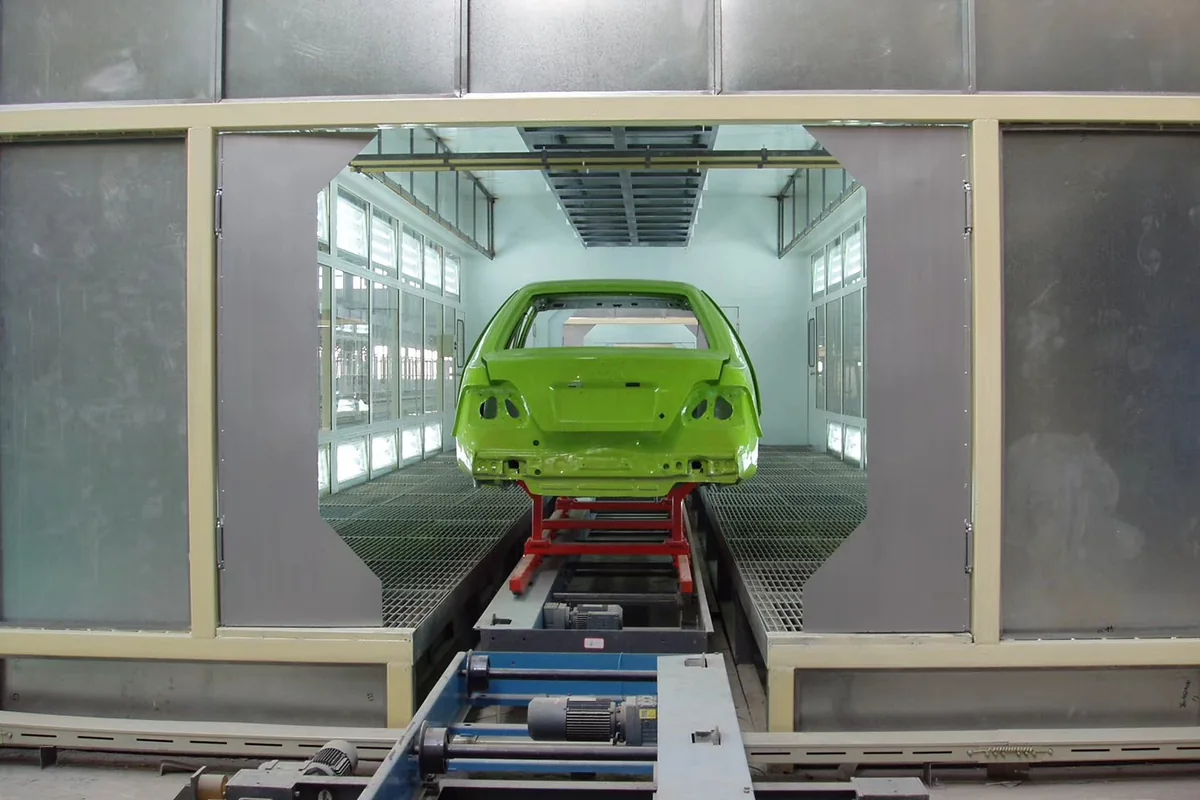

工业喷漆房内完成绿色涂装的汽车车身壳体、地面格栅和输送装置
汽车车身壳体与输送接口

已完成涂装的汽车车身壳体位于封闭作业空间内,前端输送装置与室内格栅区域共同构成工件进出和喷涂工位接口。

现场安装与完成状态

从房体、风管和设备就位到完成后的室体外观,喷漆房需要与厂房空间、工件物流和公用工程接口同步实施。

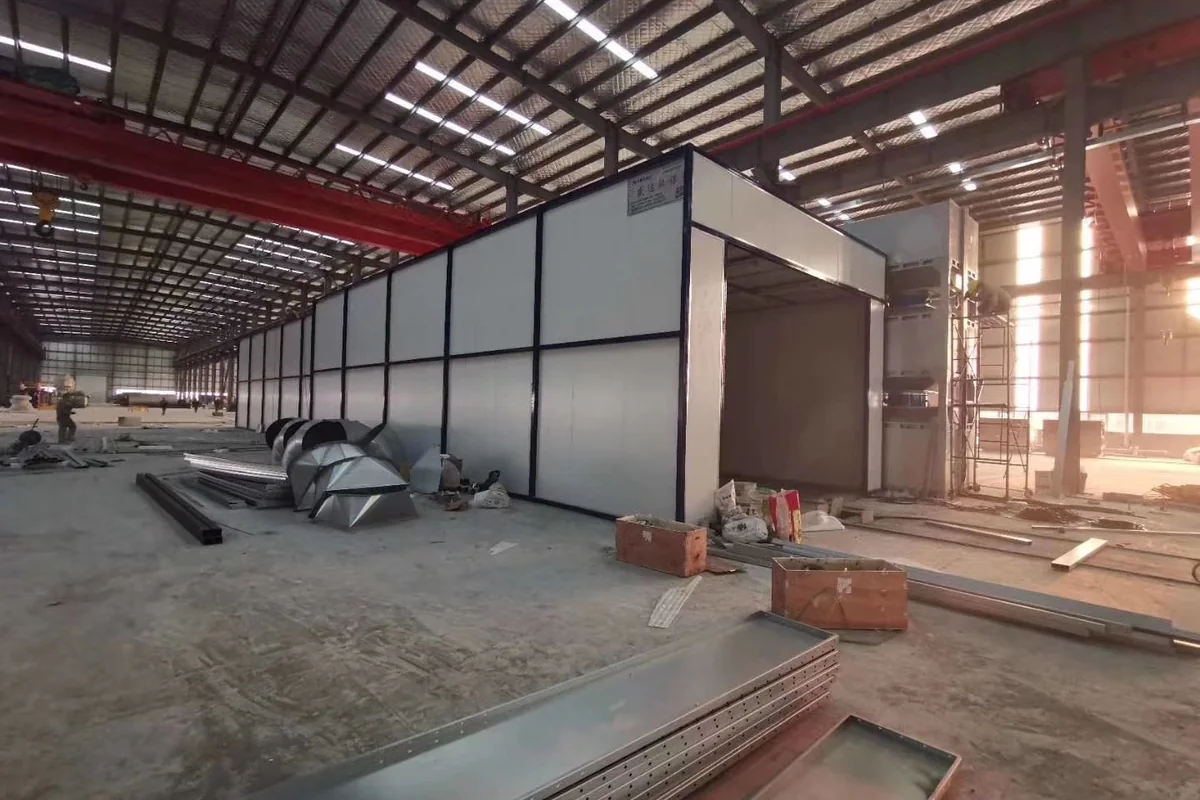

厂房内正在安装的工业喷漆房房体、风管构件和施工区域
房体与风管安装现场

喷漆房房体、待安装风管构件及现场作业空间实拍,展示设备进场后的工程实施状态。

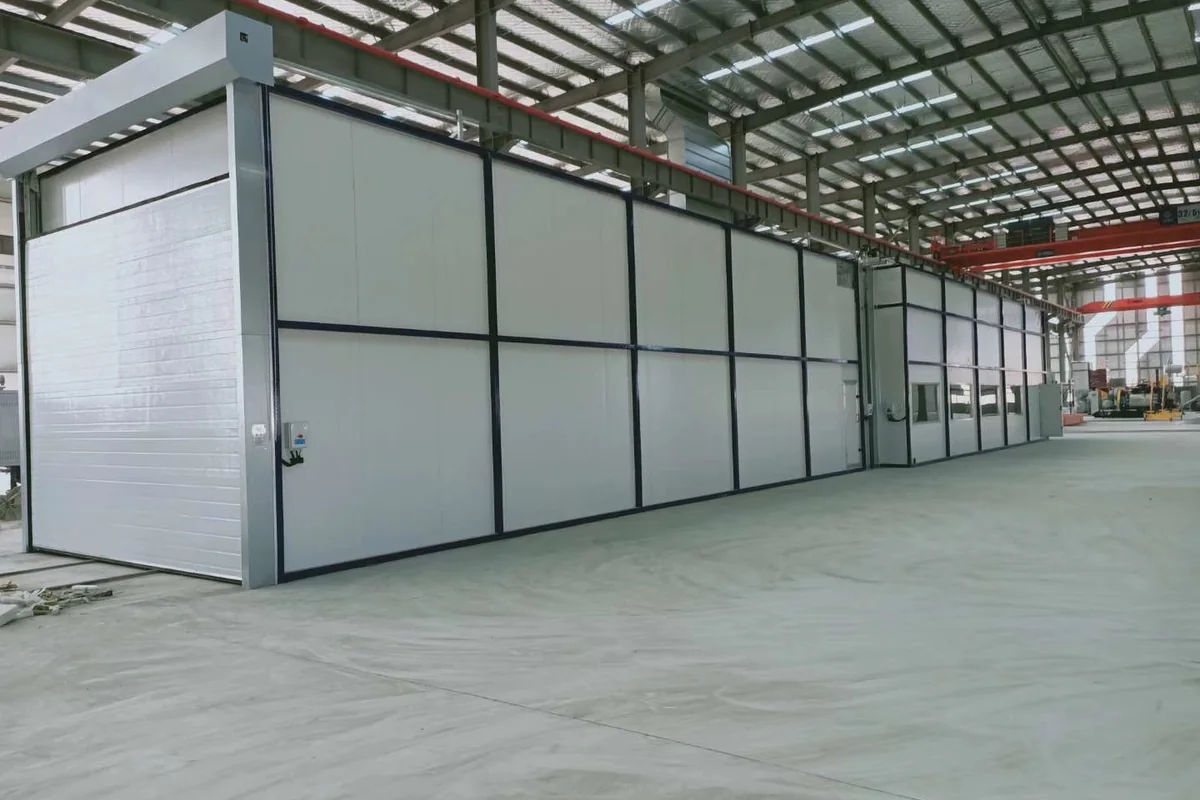

厂房内完成安装的大型工业喷漆房长尺度房体和卷帘门
完成后的大型房体外观

完成后的长尺度喷漆房外观与大门布置实拍,房体长度和开门方式按工件及车间物流确定。

安全与控制要点

喷漆房安全设计需要把涂料特性、房体、送排风、喷涂设备、人员作业和后端治理统一考虑;具体设备选型与联锁逻辑按项目危险性和适用标准深化。

送排风与喷涂联锁
喷涂作业、送风、排风及污染物处理系统应按工艺建立启停关系、运行确认和异常处理,避免喷涂与有效通风状态脱节。
电气、照明与接地
电气和照明设备、接地与防静电措施以及危险区域内的设备选型,应结合涂料、稀释剂和现场区域划分确定。
房门、通道与作业装置
大门、人员通道、轨道、吊装口及升降平台等需要与工件物流和人员操作协调,并设置适用的急停、限位和检修措施。
烘干与热源保护
配置加热或烘干时,应根据涂料技术资料和工件条件核对温度、循环风、排风、热源及必要的监测和安全联锁。

工件尺寸与现场布置

房体净尺寸需要同时容纳工件、支撑小车、喷涂动作和人员通行。门洞还应核对运输装置的整体尺寸、转向和吊装路线,房外需安排风管、过滤维护及检修空间。提供标注工件、运输方向和可用区域的平面图,即可开始讨论布置。

设备报价与运行费用

报价按房体、送排风、漆雾处理、作业平台及安装调试分别明确范围;是否包含烘干、输送和后端 VOCs 治理,也应在设备清单中列明。中环盛达提供设计、制造、安装和调试,按现场确定完整配套。

运行支出主要包括风机用电、滤材更换或湿式漆雾处理、可选加热及后端治理。用相同工件、涂料用量和作业时间比较方案,可进一步阅读喷漆房风量设计说明;需要同室烘干时查看喷烘一体房。

常见问题

工业喷漆房和工业涂装生产线有什么区别?

喷漆房主要解决液体喷涂的受控作业空间、送排风、漆雾收集和废气接口;涂装生产线还要组织前处理、输送、流平、烘干固化、冷却与上下件。喷漆房既可独立建设,也可作为整线中的一个工位。

固定式喷漆房和伸缩移动式喷漆房怎么选?

工位与场地长期固定时可优先评估固定式;大型工件、吊装作业或场地需要复用时可评估伸缩形式。最终还需核对最大工件、车辆或轨道进出、展开收拢空间、密封条件和生产节拍,不能只比较房体价格。

干式和湿式漆雾处理哪种更合适?

需要结合涂料与喷涂量、漆雾负荷、耗材更换、水与排水条件、维护方式以及后端废气设备要求比较。两类路线各有适用条件,不宜脱离项目工况判断哪一种普遍更好。

喷漆房一定要带烘干功能吗?

不一定。是否设置流平、闪干、喷烘一体或独立烘干室,取决于涂料技术资料、工件热容量、涂层质量和生产节拍;加热与烘干不能作为所有喷漆房的固定配置。

喷漆房一定要配置后端 VOCs 治理设备吗?

应按涂料和稀释剂、使用量、废气风量与浓度、生产时段及项目排放要求确定。即使后端设备分期或另行采购,喷漆房风量、漆雾预处理、风管和控制接口也应在前期统一核对。

只有工件照片,可以先做喷漆房方案和报价吗?

可以先据工件照片和大致尺寸判断房体形式与资料缺口;形成可靠方案和报价前,还需补充重量及进出方式、涂料与用量、喷枪和作业人数、产量节拍、厂房尺寸、能源条件及采购范围。

干式、水旋式和家具喷漆房与工业喷漆房是什么关系?

工业喷漆房是综合设备入口;干式和水旋式区分漆雾捕集方式,家具喷漆房强调木制品工位与周转要求。房体形式、处理方式和应用行业可以组合,选型时应分别明确。
