悬挂输送系统 串联涂装工位的轨道、链条与吊具

面向连续或分段涂装生产,通过架空轨道、牵引链、承载小车和吊具组织工件依次经过喷涂、喷粉、流平、烘干固化及上下件工位。

线路设计
工件载荷 · 吊具间距 · 工位节拍
工程服务
设计、制造、安装、调试
工业涂装车间内包含直线和弯曲路线的架空悬挂输送系统
架空轨道、承载单元、吊具和多段路线的现场布置。

悬挂输送系统 设备介绍

涂装悬挂输送系统利用架空轨道、牵引链、承载小车和吊具,将工件按规定姿态送过不同生产工位。它可与前处理、喷漆或喷粉、流平、烘干固化和冷却设备衔接,使工件运行路线与工艺停留时间形成对应关系。设计首先确认工件重量、重心、吊点和外形包络,再根据产量确定单挂数量、吊具间距和输送速度。线路布置同时考虑厂房净高、梁柱、转弯、上下件及检修位置,并与房门、风机、喷涂和热工设备协调控制。中环盛达提供路线与吊具设计、设备制造、现场安装和联动调试,适配新建或既有涂装车间。

保持工件的运行姿态
围绕吊点、重心与喷涂遮挡设计吊具,工件在转弯、进出房体及经过风口时仍需保持合适的间距与姿态。
让输送节拍对应工艺时间
产量、单挂数量、节距和线速共同决定输出节拍;前处理、喷涂和炉内停留时间则影响工位长度及线路安排。
把车间物流一起安排
架空输送有利于利用上部空间,但上下件、工件下方区域、行车避让和高处检修仍需在布置图中落实。

从上件到下件的输送过程

按实际涂层工艺串联所需工位;前处理、预热、流平与固化是否配置,取决于工件及材料要求。

  1. 上件与线路运行

    按吊点和重心装载工件,牵引链与承载小车沿既定路线运行,预留工件间距与转弯空间。

  2. 经过各工艺工位

    工件按顺序通过选定的前处理、喷涂或喷粉以及热工环节,线速与工位长度共同匹配所需停留时间。

  3. 冷却下件与周转

    满足操作条件后下件、检验和转运,根据产量安排缓存与返修,吊具返回装载工位。

轨道、驱动与工件吊挂组成

以下实拍展示不同悬挂输送系统的直线和弯曲路线、承载单元、吊链及工件关系;具体链型、载荷和吊具按项目选型。

轨道与支撑
直线、弯轨和支撑共同形成路线,结合厂房结构及载荷设计。
牵引与驱动
驱动、链条及张紧等配置与路线长度、负荷和运行方式匹配。
承载小车与吊具
依据工件重量、重心、吊点与表面遮挡要求确定承载方式。
上下件与缓存
结合人工或辅助装卸、单挂数量及工序等待安排作业位置。
工艺房体接口
房门、炉口、工件包络及转弯空间同时核对。
检测与联动控制
按项目协调调速、急停和工艺设备运行状态,设置相应保护。

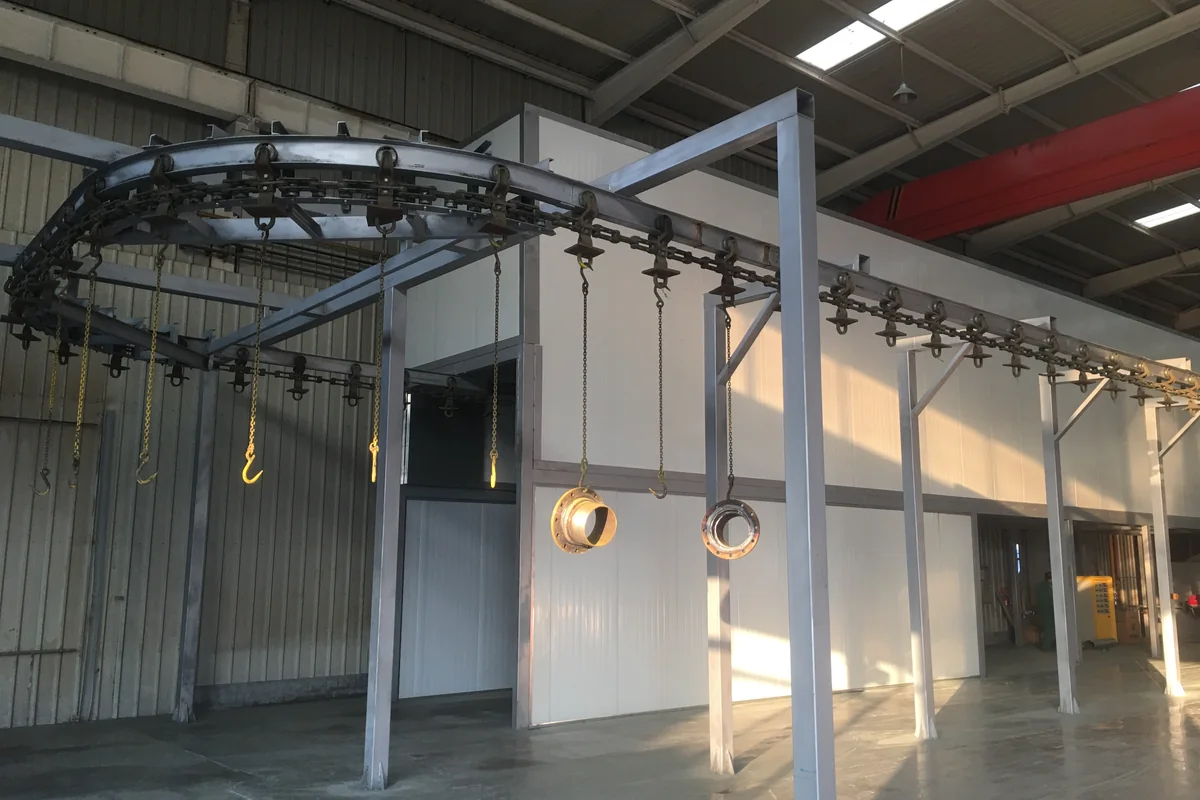

涂装悬挂输送系统的水平弯轨、吊链和金属工件
水平弯轨与工件路线

架空轨道通过水平弯曲组织回转路线,支撑间距、转弯空间和检修条件需要结合厂房结构校核。

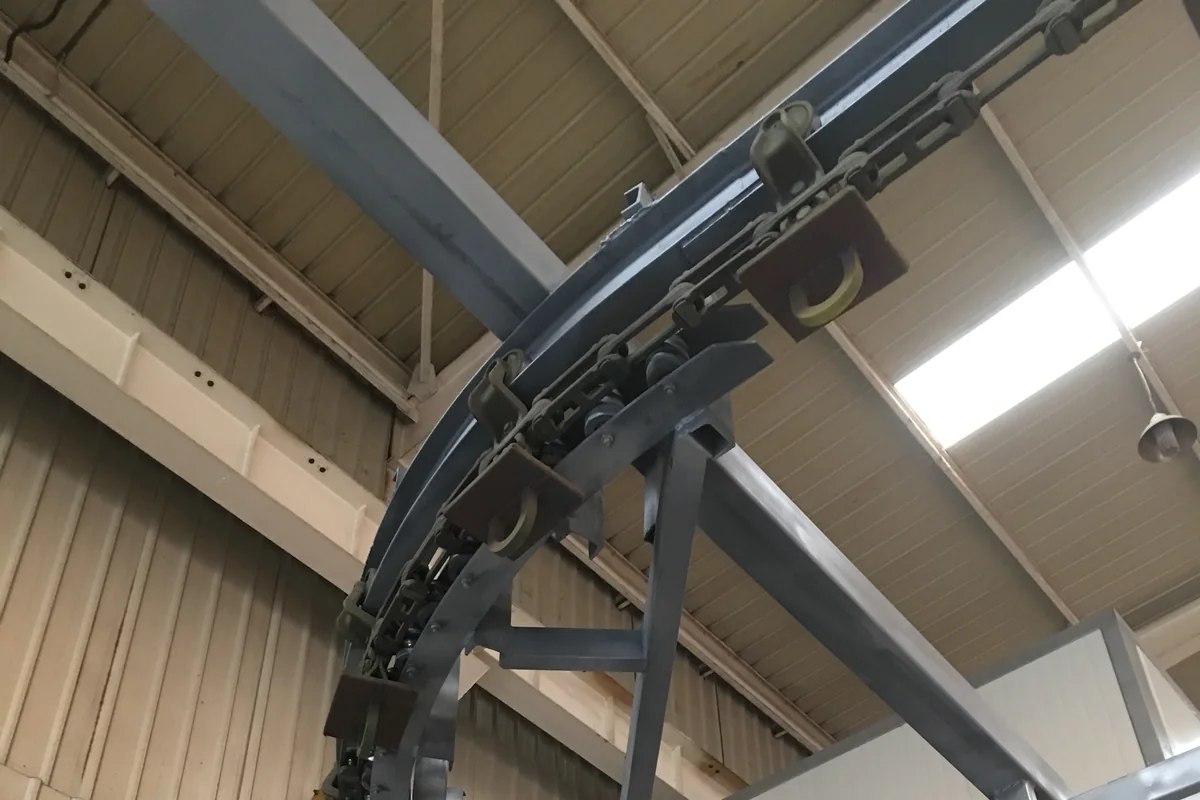

悬挂输送系统弯轨、牵引链和承载小车近景
弯轨与承载单元近景

近距离可见牵引链、承载小车和弯轨关系,用于理解工件怎样沿线路连续转向。

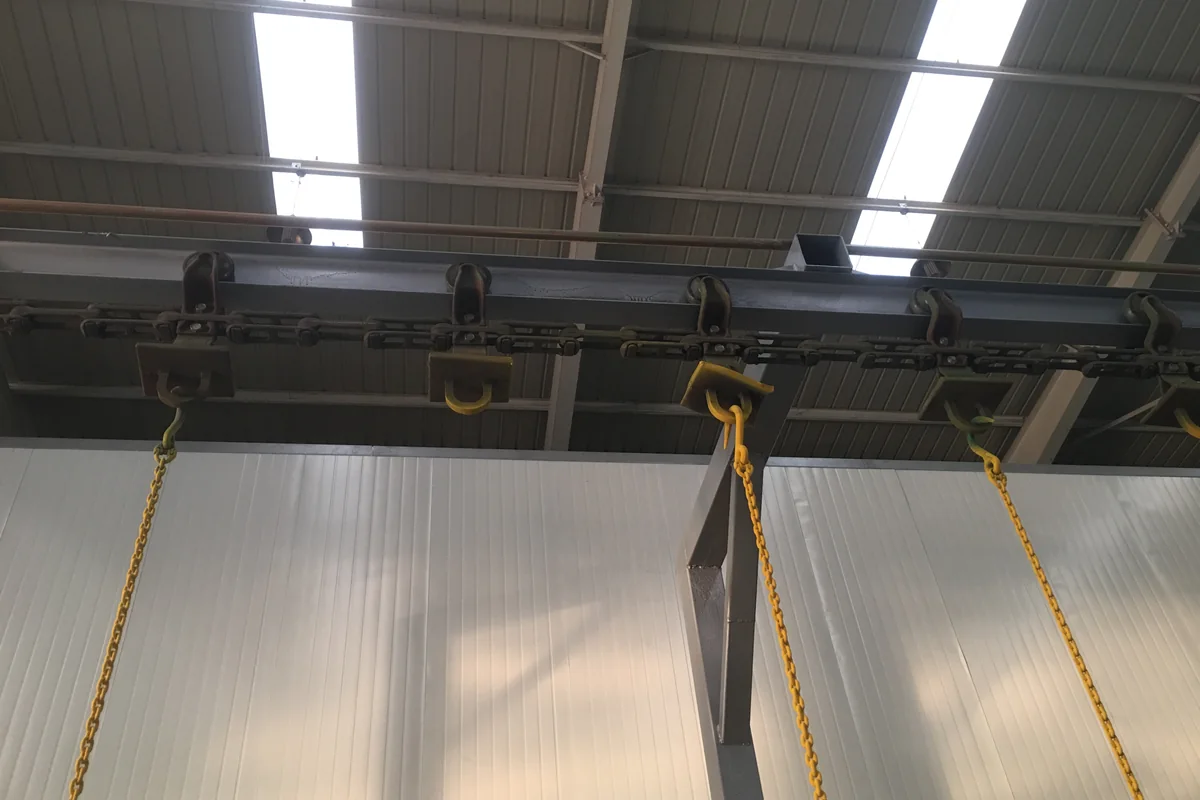

架空悬挂输送轨道下方的承载小车、吊环和吊链
小车、吊环与吊链接口

承载小车下方连接吊环和吊链,工件重量、节距与吊点形式共同决定承载配置。

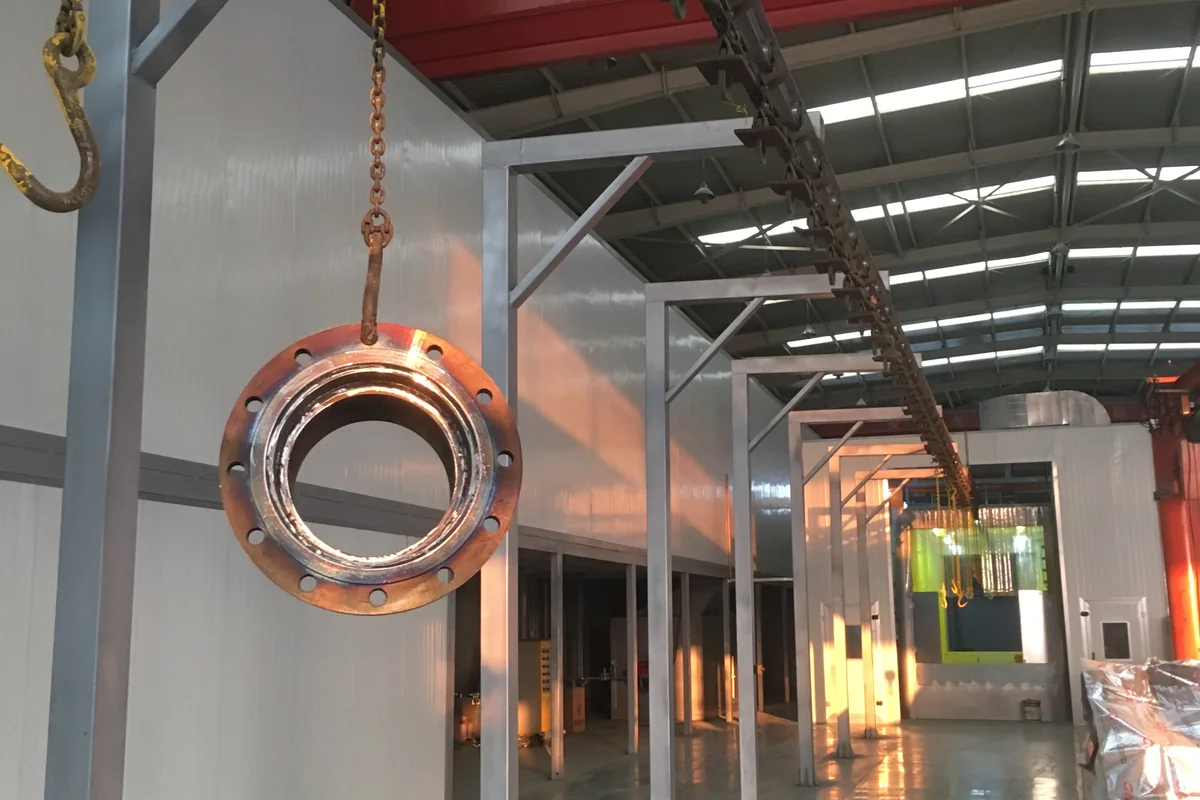

金属环形工件通过吊链悬挂在涂装输送线路上
吊挂工件与工位路线

工件沿架空线路进入不同房体,吊挂姿态和间距需要兼顾涂层覆盖、通过性与上下件操作。

应用场景与适用条件

适用于能够设置可靠吊点、需要按确定姿态和间距连续通过喷涂或喷粉、流平、烘干固化等工位的批量金属工件。

适用条件

工件与吊挂
工件具有可确认的吊点、承载方式和稳定姿态,能够在架空线路上安全通过各工艺设备。
产量与节拍
批量、节拍和工艺顺序相对明确,需要把多个涂装工位组织为连续或分段生产流程。
厂房与结构
厂房净高、柱网、梁位和结构承载条件允许布置架空轨道、支撑及检修空间。
物流与维护
生产希望减少地面输送占用,并可将上下件、缓存和车间物流纳入整体规划。

方案设计前需重点核对

  • 超大型、超重、批量很小或工件吊点不稳定时,应同时比较地面轨道车、转运车、行车或分段作业方案。
  • 只有总产量而没有单件重量、工艺时间和上下件节拍时,不能可靠确定线速、节距和驱动配置。
  • 厂房净高、梁位、荷载或检修通道不清楚时,需要先完成现场测量与结构接口核对。
  • 高温、腐蚀、粉尘或可燃蒸气环境需要专项核对材料、润滑、电气与安全要求,不能直接套用普通车间配置。

悬挂输送与地面输送怎样选?

吊点可靠、批量和节拍明确的工件,可采用悬挂路线串联工位;超大、超重或不便吊挂的工件,应比较地面轨道、小车及分段转运。先确定工件和生产组织,再选择输送形式。

查看整线工艺与地面输送实拍

与喷涂、预热和固化设备的接口

悬挂输送不是孤立设备,线路速度、工位长度和控制状态需要与喷涂房、热工设备及生产安排同步。

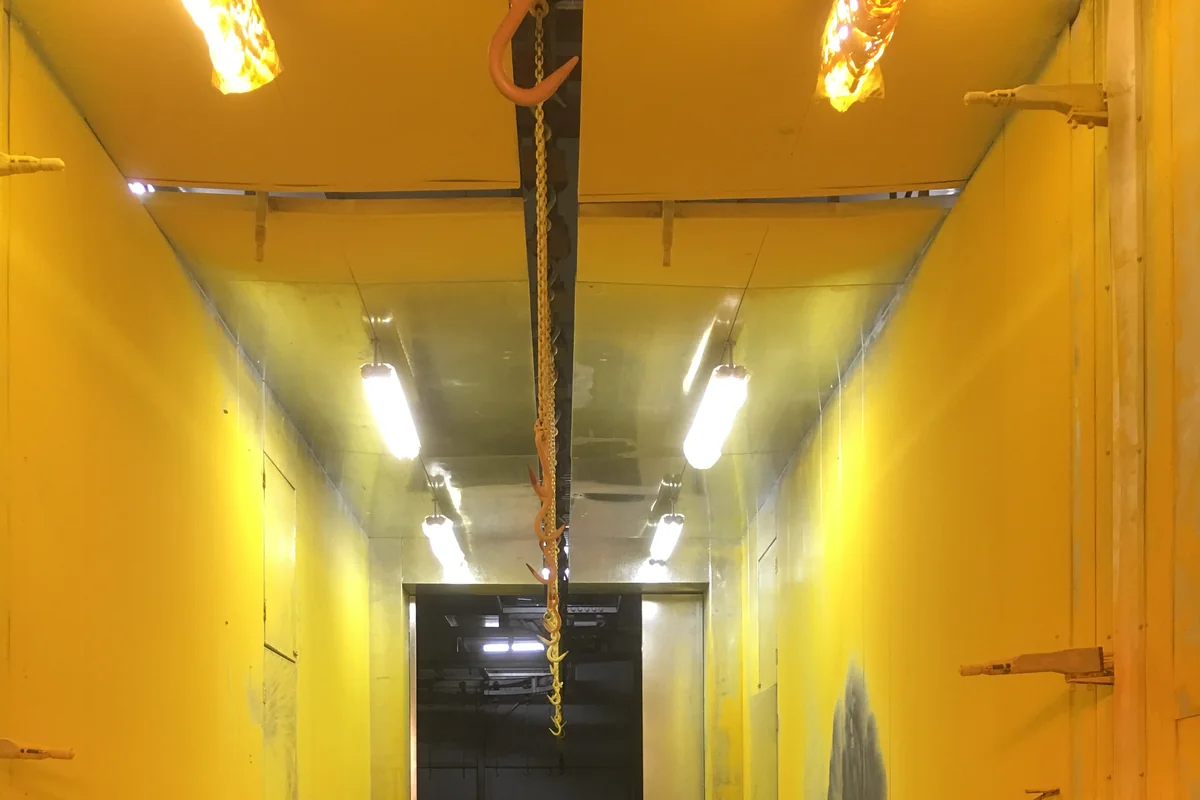

悬挂输送吊钩沿喷粉室顶部通过涂装工位
悬挂链穿过喷粉工位

吊钩沿房体顶部通过喷粉区域,线路位置需与工件包络、喷涂范围、照明及回收设施配合。

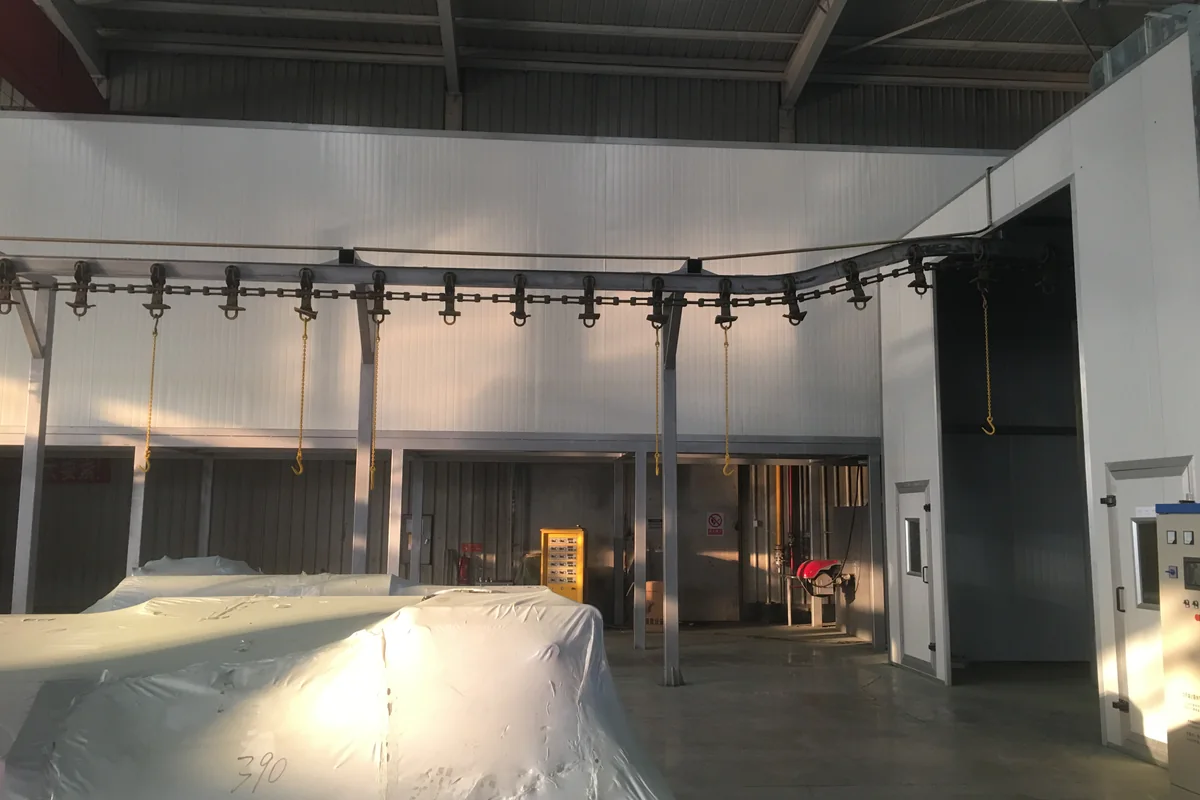

悬挂输送轨道从工业车间进入封闭工艺房体
输送线路进入工艺房体

轨道从车间进入封闭工艺房体,接口位置需要协调门洞、支撑、设备启停与维护通道。

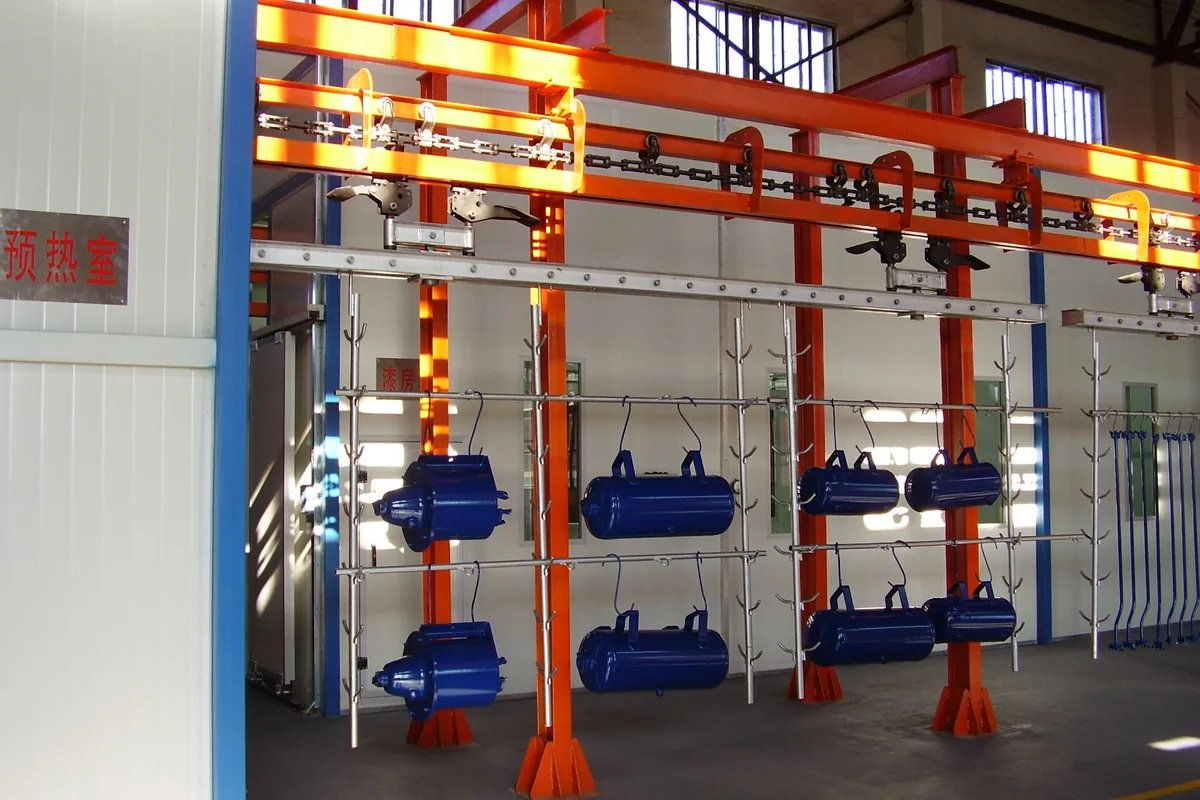

悬挂输送线带动蓝色金属工件经过预热室和喷漆房
预热、喷涂与输送衔接

悬挂工件依次经过预热和喷涂区域,展示输送路线对工艺顺序及停留时间的组织作用。

架空悬挂输送轨道与蓝色支撑沿工艺房体布置
轨道与工艺房体布置

轨道沿房体与支撑布置,线路标高、设备入口和检修通道需一起安排。

安全与控制要点

悬挂输送的安全控制应覆盖机械承载、人员操作、驱动张紧和与喷涂及热工设备的联锁,具体保护点按线路、工件和现场风险设计。

载荷、吊点与防脱落
按工件重量、重心和吊点校核承载单元及专用挂具,明确允许载荷、工件姿态、上下件操作和定期检查要求。
驱动、张紧与线路状态
驱动和张紧装置结合线路长度及阻力配置,关键位置可设置运行确认、故障报警、急停和必要的位置检测。
工位设备联锁
输送系统与房门、送排风、喷涂或喷粉设备、烘干固化和上下游工序按项目约定启停顺序与异常处理逻辑。
检修与人员防护
线路沿途预留可达的检查和维护空间,对高处、转弯、夹卷及上下件区域设置相应防护和操作管理措施。

节拍、路线与工位长度

根据目标产量核算单挂数量、吊具节距、有效生产时间和线速,再用各工序所需时间核对工位长度。处理时间较长的环节,需要比较延长线路、设置缓存或分段运行;不能只提高线速而压缩必要工艺时间。

平面路线同时核对工件包络、转弯、门洞、梁柱、行车及人员物流,厂房净高和结构承载也影响线路能否实施。接入工业烘干室与固化炉时,进一步核对炉内停留及进出口衔接。

设备报价与运行维护

报价明确轨道支撑、驱动链条、承载吊具、电气控制、安装与联动调试范围。结构加固、公用工程、吊装及旧设备拆改的分工,应在方案与设备清单中列明。

运行维护关注驱动用电、链条与小车维护、吊具清洁及高处检修条件。比较方案时采用相同载荷与生产时间,并考虑工位停机对整线的影响。中环盛达提供设计、制造、安装和调试服务。

常见问题

哪些工件适合使用悬挂输送系统?

具有可靠吊点、重量和重心能够确认,并需要以稳定姿态依次经过多个涂装工位的批量工件更适合。超大、超重或频繁换型工件应与地面输送和分段转运方案一起比较。

输送速度和吊具间距怎样确定?

需要结合日产量、班次、单挂数量、上下件时间和各工位所需处理时间核算。线速、节距和工位长度相互关联,不能只按某一项参数单独确定。

悬挂输送能同时配套喷漆和喷粉吗?

可以分别用于液体喷涂或粉末涂装生产线,但喷漆房、喷粉室、材料回收、通风和安全边界不同。是否共线还需看换色、清洁、工件和产能安排。

旧车间可以增加悬挂输送线吗?

可以评估,需先核对厂房净高、柱网梁位、结构承载、工艺房体门洞、上下件位置、检修通道以及可接受的停产施工窗口。

是否可以设计专用吊具?

可以根据工件吊点、重量、重心、涂层遮挡要求和上下件方式设计或适配吊具。工件资料不完整时,可先通过样件、图纸或照片确定初步方向。

询价需要先提供哪些资料?

建议先提供工件尺寸与重量、吊点或图纸、日产量和节拍、完整工艺顺序、厂房平面与净高、上下件位置,以及需要联动的喷涂和烘干设备资料。
