沸石转轮+RTO 浓缩与蓄热氧化组合系统

先由沸石转轮吸附浓缩,再由 RTO 蓄热氧化,统筹大风量、低浓度有机废气的处理风路与热量利用。

常用主处理风量
10,000–500,000 m³/h,按工况选型
工程服务
设计、制造、安装、调试
钢结构涂装项目的沸石转轮与三床式 RTO 成套设备及连接管道
沸石转轮+RTO 成套设备现场,完整项目见本页工程案例。

沸石转轮+RTO 设备介绍

沸石转轮+RTO 将吸附浓缩与蓄热氧化衔接,用于组分适配的大风量、低浓度工业有机废气。主处理风经预处理后通过转轮吸附区,较小风量的再生热风将已吸附的有机物带出,形成进入 RTO 的浓缩脱附气;RTO 再通过高温氧化处理有机物,并利用陶瓷蓄热体回收热量。整套系统需要同时安排主处理风、再生风、冷却风和氧化风路,后端 RTO 按脱附气条件选型。在具备热量条件时,可将可用热量纳入转轮再生环节。中环盛达提供从废气收集、设备制造到安装调试的成套工程服务,使前端浓缩、后端氧化和生产联锁相互配合。

分开处理两路气流
主处理风经过转轮吸附,浓缩脱附气进入 RTO。分别核算两路风量,避免按车间总排风量直接选择 RTO。
统筹热量利用
浓缩倍率、脱附风量和 RTO 热平衡一起确定,同时考虑启动、正常生产与低负荷状态的供热需求。
整套系统联动
过滤、转轮、风机、RTO 与生产线交换运行状态,前端再生与后端接收条件需要协调。

沸石转轮+RTO 工作原理

系统同时包含主处理风、再生脱附风、冷却风和 RTO 氧化风路。各环节按生产状态连续协同,实际风量比例、再生条件、热量利用和安全逻辑由废气工况确定。

  1. 废气收集与风量平衡

    从喷涂、烘干或其他产污点收集废气,通过支管阀门、主管和处理风机协调各工位的正常风量、峰值风量及同时开机关系。

  2. 预处理与入口条件控制

    根据废气情况去除漆雾、粉尘、油雾和黏性夹带物,并控制温度、湿度及凝露风险,使入口条件满足转轮吸附要求。

  3. 转轮吸附与净化气排出

    主处理风通过转轮吸附区,适配的 VOCs 被沸石介质截留;处理后的主风量按照项目排放和监测要求进入后续排放路径。

  4. 再生脱附与转轮冷却

    较小风量的热再生气流通过再生区,将已吸附的 VOCs 脱附形成浓缩气;冷却区使转轮恢复下一循环的吸附能力。

  5. 浓缩气进入 RTO 氧化

    浓缩脱附气经风机、阀门和安全控制进入 RTO,在设计温度、停留时间和供氧条件下完成氧化,蓄热体交替回收烟气热量。

  6. 热量利用与联动控制

    RTO 在具备热量条件时为转轮再生等环节提供热量;系统联动浓度、温度、压力、风机、转轮、阀门、燃烧器及生产设备。

主要组成与设备内部

组合系统的长期状态首先取决于前端过滤和转轮介质能否持续保持合适的压差、洁净度与密封状态。以下为关键部位实拍。

收集与预处理
按生产排风点组织管网,并控制漆雾、粉尘、油雾及温湿度等入口条件。
转轮浓缩单元
介质、分区密封与驱动配合,将适配的有机物从主处理风转移到脱附气。
再生与冷却系统
组织小风量热再生气和冷却气,配套风机、加热与温度监测。
RTO 氧化单元
接收浓缩脱附气,完成预热、高温氧化和蓄热回用,按项目选择主机结构。
热量利用接口
结合生产负荷与可用热量安排再生供热,兼顾启动及低负荷的辅助热源。
整体监测与联锁
联动主风与浓缩风路、转轮驱动、RTO 燃烧系统以及生产设备。
沸石转轮浓缩设备内部的多级袋式过滤段和检修通道
设备内部过滤段

多级过滤结构用于控制颗粒物及夹带物,滤材配置、压差监测和检修空间按入口废气确定。

沸石转轮蜂窝介质表面、分区边界与内部支撑结构近景
沸石转轮蜂窝介质

转轮蜂窝面和分区支撑近景,介质状态、密封和转动情况是运行检查的重要内容。

应用场景与适用条件

适用于涂装与烘干、印刷复合、涂布及电子材料等大风量、低浓度,排放连续或生产节拍相对稳定,并且废气组分与沸石材料及 RTO 工艺相容的工况。

适用条件

生产与负荷
总废气量较大、VOCs 浓度较低,排放连续或生产节拍可预测,直接按全部风量配置 RTO 时设备和运行负荷较大。
组分与工艺
VOCs 组分、沸点范围及物料信息明确,并与沸石吸附再生和 RTO 氧化路线相容。
前端预处理
废气收集和预处理能够控制漆雾、粉尘、油雾、黏性物及温湿度、凝露风险。
现场与运行
现场具备风管、设备区、能源接口、检修空间和连续控制条件,可以把转轮与 RTO 作为整套系统运行。

需要预处理或专项评估的情况

  • 含硅、含卤、含硫、高沸点、易聚合或黏性物质可能造成转轮污染、失活、堵塞或 RTO 腐蚀,需要先进行组分与材料相容性设计。
  • 未经有效预处理的漆雾、粉尘、油雾,或高温、高湿及存在凝露风险的废气,不应直接进入转轮。
  • 排放非常间歇、处理量较小或风量浓度剧烈变化,难以维持吸附再生节拍和 RTO 热平衡时,应与直接 RTO、催化氧化等路线比较。
  • 浓缩脱附气接近安全控制边界时,不能单纯提高浓缩倍率,需重新核算 LEL、安全裕量、稀释和联锁方案。

整套系统需要分别确定哪两组风量?

转轮主处理风量来自车间排风,RTO 处理风量来自浓缩脱附气及相关配套气流。不能把两台设备都按车间总风量采购,也不能只用一个浓缩倍率推算全部配置;还要匹配再生热源、浓度波动和启停联锁。

了解转轮的吸附、再生与冷却风路

钢结构喷漆厂涂装废气工程

该大型钢结构喷漆厂采用沸石转轮+三床式 RTO 治理涂装废气,中环盛达完成方案设计、设备制造、现场安装与系统调试。以下为同一项目现场实拍。

  • 项目现场实拍
项目规模
大型喷漆厂涂装废气项目
应用工序
钢结构件喷漆作业
工艺路线
沸石转轮+三床式 RTO
工程范围
方案设计、设备制造、现场安装、系统调试
完成情况
已完成设备制造、现场安装与系统调试

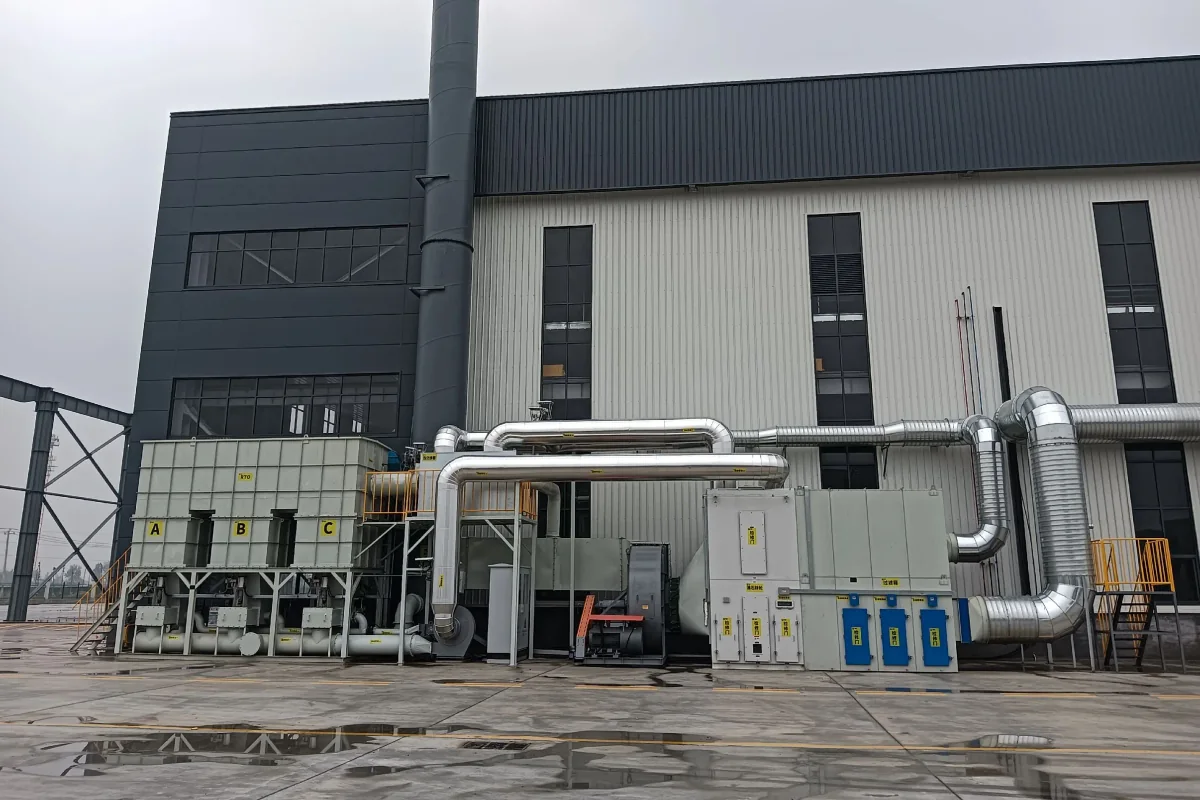

钢结构喷漆厂沸石转轮与 RTO 系统正面全景

项目现场全景,展示 RTO、沸石转轮配套设备与连接管道。

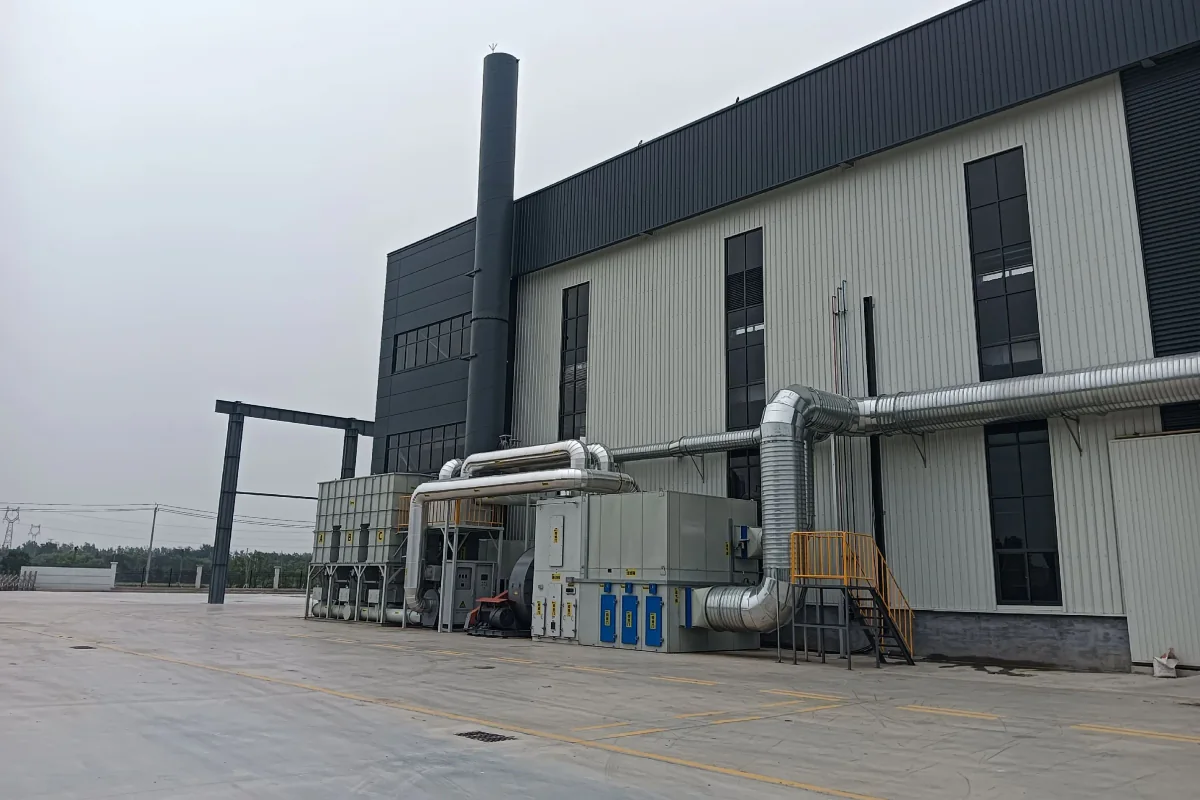

钢结构喷漆厂沸石转轮加 RTO 系统另一侧视角

从另一侧查看设备箱体、检修楼梯与平台。

查看完整工程案例

常用设计与选型参考

以下为中环盛达既有技术资料中的常用初选范围和设计目标,用于前期方案沟通;具体配置结合废气组分、风量浓度、生产节拍及项目排放要求确定。

常用主处理风量
10,000–500,000m³/h

沸石转轮系统的公司常用初选范围,设备尺寸与分区按实际工况确定。

常用浓缩倍率
10–40倍

公司常用设计范围,需要与脱附气浓度、RTO 热平衡和安全裕量同步核算。

组合系统设计净化效率
≥99%

公司既有沸石转轮+RTO 系统设计目标,项目效果以工况、技术协议及检测结果为准。

转轮正常工况参考年限
5–8年

正常工况参考值,实际状态受前处理、组分污染、再生条件和运行维护影响。

安全与控制要点

组合系统需要同时控制主处理风路、浓缩脱附风路和 RTO 燃烧系统,安全设计覆盖入口异常、风路切换、燃烧供气和生产联动。

主风与浓缩气 LEL 控制
监测入口及浓缩脱附气的有机物浓度和变化趋势,异常时按设计执行报警、稀释、切断、切换或停机保护。
过滤与系统压差
监测预处理装置、转轮和主要风路阻力,及时发现滤材堵塞、介质污染、异常漏风及风量偏离。
再生与冷却温度
根据 VOCs 组分和转轮材料控制吸附、再生及冷却温度,并设置超温报警和相关联锁。
RTO 燃烧与燃气保护
将燃烧室温度、火焰状态、燃气压力、燃气泄漏、紧急切断和启动吹扫纳入燃烧系统控制。
风机转轮阀门联锁
处理风机、再生风机、转轮驱动、RTO 阀门和生产线按规定顺序启停,设备故障时进入预定安全状态。
防火电气与异常排放
根据风险配置阻火、防静电接地、消防及必要的防爆措施,并明确异常状态下的处置与操作权限。

设备报价与运行费用

按组合系统比较工程投入

报价需同时说明收集与预处理、转轮、再生冷却风路、RTO、热量利用、风机管道和控制系统。安装、平台、能源接口、排气设施与联动调试的范围也应列清,避免只比较两台主机价格。

浓缩倍率与热平衡一起核算

倍率会改变脱附风量、浓度、再生负荷与 RTO 热量条件。应比较正常、峰值、低负荷及启停状态,再确定转轮分区、脱附风量和后端能力。设备用电、辅助燃料、过滤耗材与维护共同构成运行费用,可参阅 RTO 运行费用估算。

用于涂装废气时,按 GB 20101—2025核对转轮脱附与 RTO 入口的分级报警、联锁及应急处置;前后端控制需要交换运行状态,使再生与氧化接收条件相互匹配。

常见问题

为什么采用沸石转轮+RTO,而不是废气直接进入 RTO?

转轮把适配的大风量、低浓度废气转换为较小风量的浓缩脱附气,从而改变后端 RTO 的处理工况。是否采用组合路线,还要把设备投资、运行时间、能耗和热平衡作为完整系统比较。

所有大风量、低浓度 VOCs 都适合这套系统吗?

还要核对 VOCs 组分和沸点、温湿度、漆雾粉尘等夹带物、易聚合物以及含硅、含卤、含硫成分,并评估浓度与风量波动。

沸石转轮本身能否完成 VOCs 治理?

转轮承担吸附、脱附和浓缩,浓缩脱附气仍需由 RTO 完成后续氧化。整套治理还包括废气收集、预处理、风路组织、排放设施和控制联锁。

浓缩倍率是不是越高越好?

不是。浓缩倍率会同时改变脱附风量、浓缩气浓度、再生负荷、RTO 热平衡和安全裕量,需要与废气浓度波动、组分热值及爆炸下限一起核算。

喷漆和烘干废气可以直接进入沸石转轮吗?

通常需要先控制漆雾、颗粒物、油雾及黏性夹带物,还要核对高沸点组分、废气温度、湿度和凝露风险;具体预处理配置取决于涂料体系和生产工艺。

做初步方案和报价需要提供哪些资料?

建议提供生产工序、正常与峰值风量、VOCs 浓度和组分、温湿度、运行班次、原辅材料或 SDS、夹带物、现有收集与预处理、场地能源条件和排放要求。资料不全时可以先沟通路线。

组合系统的 RTO 可以选三床式或旋转式吗?

可以根据工况与现场条件比较两种结构。转轮决定前端吸附浓缩方式,RTO 的床体和配气结构另行选型;脱附气量、浓度变化、现场空间与维护要求需要一并核对。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

GB 20101—2025

涂装有机废气净化装置安全技术要求

发布部门:国家市场监督管理总局、国家标准化管理委员会

适用于涂装有机废气净化装置;其他行业需核对各自适用的标准。
