集装箱与工业箱体涂装及废气治理

面向集装箱、大型工业箱体及金属结构件的喷涂或喷粉生产,统筹工件转运、喷涂空间、烘干固化、漆雾粉尘收集与 VOCs 治理。

先区分单个大型箱体的工位作业,还是连续生产线。设备选择围绕工件转运、喷涂面和工序节拍展开。

大型箱体喷涂工位

了解配套方式

根据箱体进出、顶部与侧面作业及场地复用需要,比较不同房体形式。

连续涂装与烘干

了解配套方式

需要连续组织生产时,把输送、涂装和烘干按同一节拍安排。

喷涂漆雾与废气

了解配套方式

对多个喷涂或烘干排风点分别采集工况,再确定汇总与处理方式。

设备怎样组成一套系统?

大型箱体的物流与涂装工艺共同决定设备布置;废气系统同步预留收集、预处理及后端空间。

大型箱体喷涂工位

  1. 箱体转运

    核对轨道、车辆或吊装方式。

  2. 喷涂空间

    覆盖侧面、端面及顶部作业。

  3. 送排风

    围绕操作位置组织气流。

  4. 维护通道

    安排过滤、房门和平台检修。

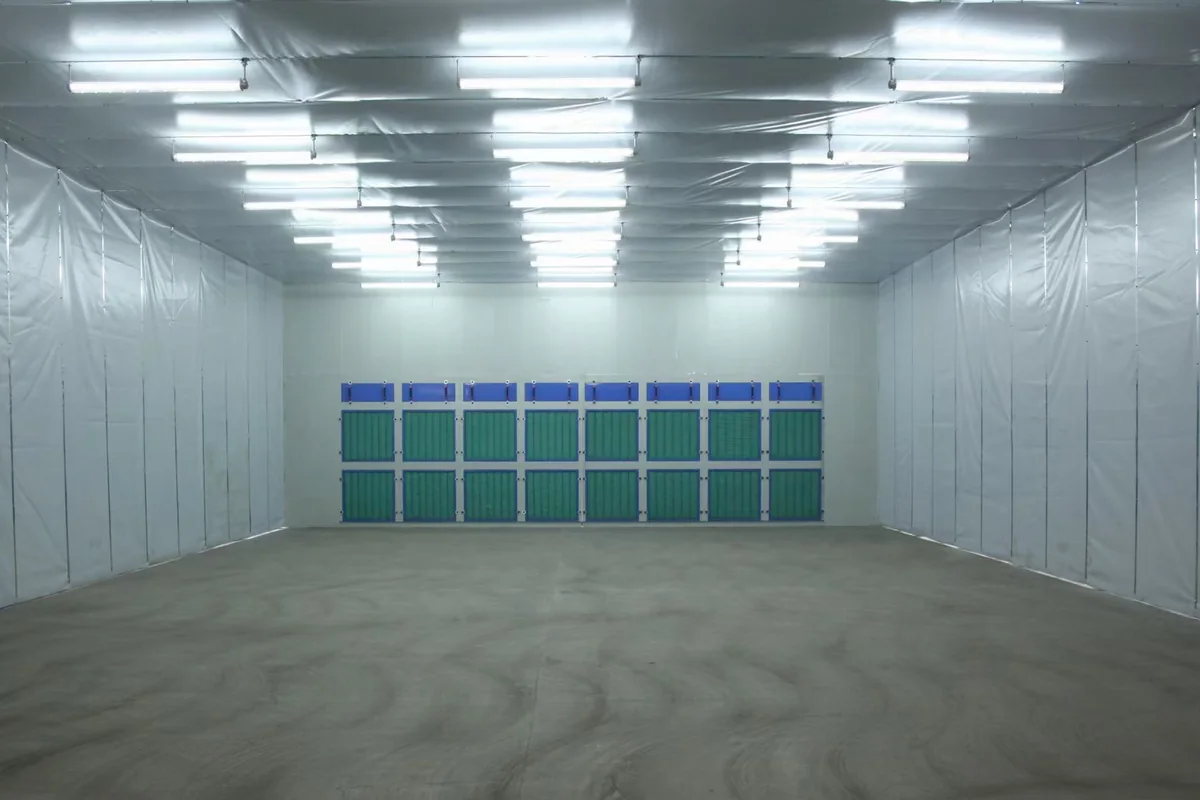

此处照片展示大型工件喷漆房的空间形式,具体箱体项目按工件外形、作业面与厂房条件确定。

连续涂装与烘干

  1. 前处理

    根据基材和涂层要求选择方式。

  2. 涂覆工位

    组织喷漆或适配的喷粉环节。

  3. 流平固化

    按涂层工艺安排停留和热源。

  4. 输送协调

    贯穿各工位并匹配生产节拍。

输送贯穿生产流程,并非仅位于最后一段;采用喷粉时另行配套粉末回收与固化条件。

喷涂漆雾与废气

  1. 支路收集

    分别梳理喷涂、流平和烘干。

  2. 预处理

    控制漆雾及后端不适配组分。

  3. 路线比较

    比较浓缩氧化或其他适配方式。

  4. 排气联动

    衔接风机、排气和生产控制。

净化设备按废气组分和生产制度选择,喷粉回收系统与液体喷涂废气系统分别设计。

大型箱体涂装可参考的作业空间

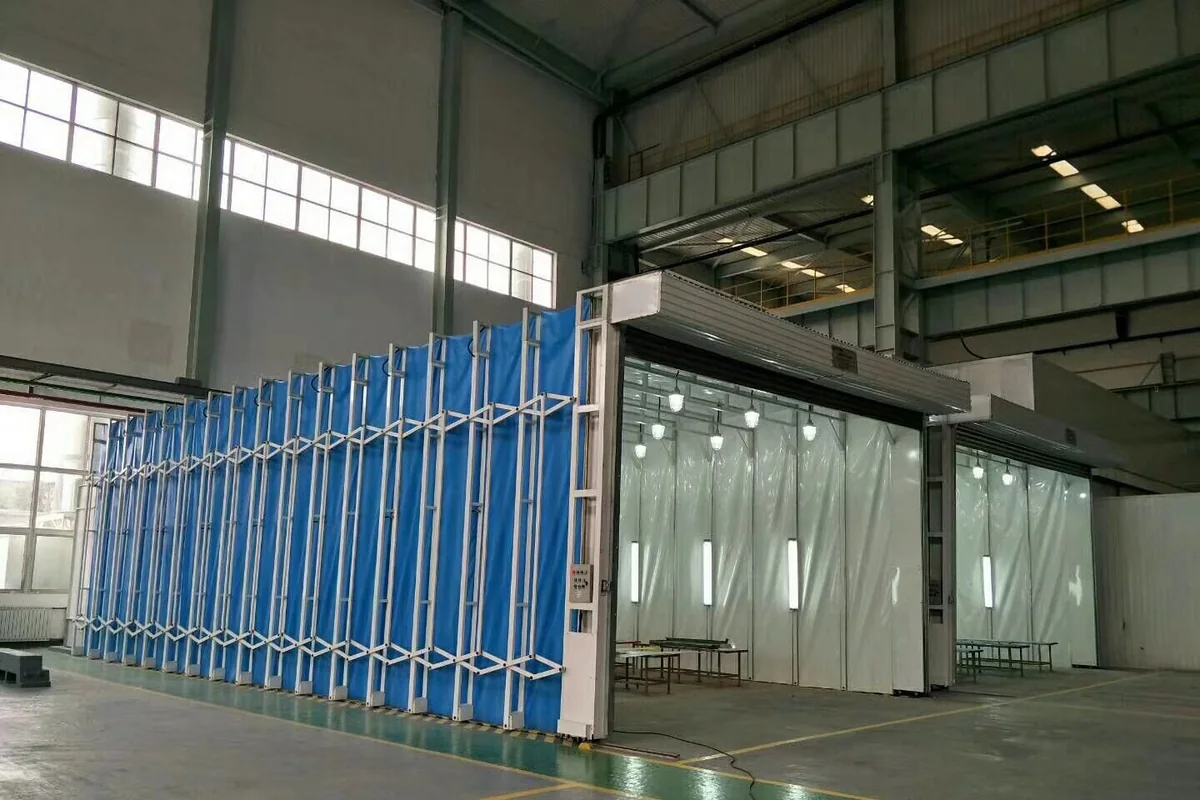

大型厂房内伸缩移动喷漆房和前方待涂装的长钢构件
大型伸缩喷漆房与长钢构件作业场景实拍。

工件进出方式决定房体怎样布置

大型伸缩喷漆房可用于理解长工件作业与场地复用的关系;箱体项目还需核对宽度、高度和各作业面。

  • 确认箱体转运、停靠与人员通行范围。
  • 把顶部和侧面喷涂操作一起纳入空间。
  • 安排轨道、门洞与地面条件。

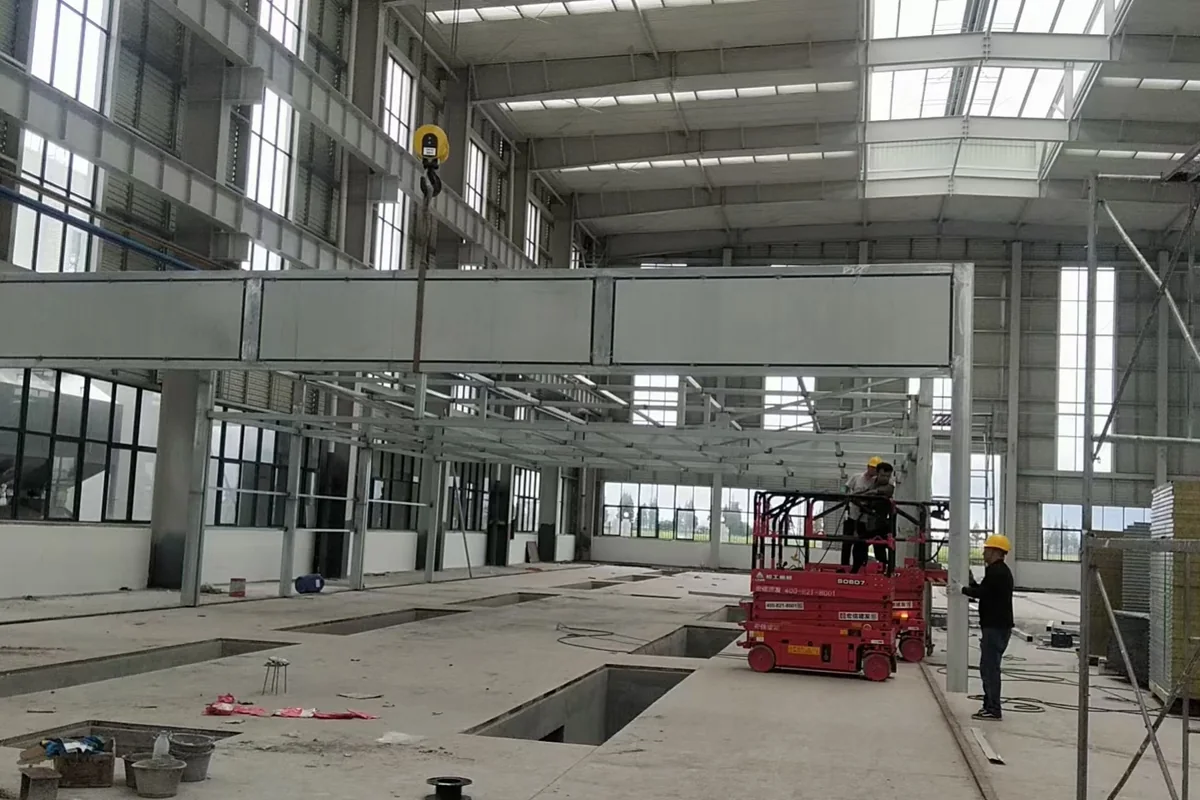

大型厂房内喷漆房框架、地沟、高空作业车和安装人员
大型喷漆房房体、地沟与安装作业现场。

房体安装应与厂房和基础同步安排

大型房体不仅有设备本身,还涉及地沟、基础、排风接口和安装进场条件。

  • 核对地面承载、基础与地下管线。
  • 明确分段运输、吊装与现场组装空间。
  • 预留连接风管、过滤维护与检修位置。
进一步了解工序、选型与配套设备

相关行业工程经验

中环盛达具有集装箱制造工业涂装线工程经验。对于工业箱体和其他大型金属结构件,方案同样从工件尺寸、表面质量、生产节拍、厂房物流和涂料体系出发,再组织喷涂空间、烘干输送及环保设备。

大型箱体涂装的主要难点

集装箱和工业箱体尺寸大、转运路径长,喷涂区域的开门方式、吊装或地面运输、人员作业位置与送排风不能分开考虑。采用液体涂料时,需要依次处理过喷漆雾和有机废气;采用粉末涂装时,则应重点组织喷粉、粉末收集、换色清洁和固化工序。两种路线对应的设备及污染控制方式不同。

涂装和治理系统怎样配置

喷漆房或整条涂装线

单个或分段喷涂工位可按工件进出方式配置工业喷漆房;批量生产项目可通过工业涂装生产线组织前处理、喷涂或喷粉、流平、烘干固化、冷却和输送。大型工件项目还需要为转弯半径、吊装高度及设备检修预留空间。

漆雾与 VOCs 治理

液体喷涂废气先控制漆雾和其他颗粒夹带,再依据涂料组分、正常与峰值风量、浓度及生产制度比较沸石转轮、三床式 RTO或催化燃烧等路线。行业名称不能替代废气数据,后端设备也应与喷涂及烘干排风统一核对。

焊接与打磨粉尘

箱体焊接与表面打磨产生的烟尘,应按固定或移动工位、工件遮挡和车间横向气流确定罩口。可进一步查看焊烟除尘系统和工业滤筒除尘器的收集方式与适用边界。

安全联锁与现场条件
  • 喷涂可燃蒸气、烘干热源、风机及输送设备需要形成联锁和故障保护
  • 粉末喷涂、打磨及部分金属粉尘需核对可燃性、静电和积尘风险
  • 大型工件吊装、车辆或轨道转运路线不能与人员作业及设备检修通道冲突

选型与改造常见问题

箱体很大,是否一定要用伸缩喷漆房?

不一定。需要结合工件搬运、作业频率、场地是否复用及送排风组织比较。固定房体和伸缩房体都有适用场景,尺寸只是其中一个条件。

整线方案可以先确定输送,再配环保设备吗?

建议同步规划。输送决定作业位置和节拍,喷涂与烘干排风又会影响风管、治理设备区和控制接口,提前协调可减少现场改动。

喷粉箱体和喷漆箱体可以照搬一套配置吗?

两类工艺应分别确认粉末回收、漆雾处理、干燥固化和有机废气条件。可共用的空间或输送部分需要逐项判断,治理设备不能只按箱体外形套用。
