工业烘干室与涂装固化炉

面向液体涂装、静电喷粉和湿式前处理后的热工需求,按工件、涂层材料与生产节拍配置独立烘干室或连续固化炉,并衔接热风循环、输送、控制和排气系统。

可采用独立批次房体或连续炉体。温度、时间和热风循环按涂层材料资料、工件实际温度及生产节拍确定。

涂装生产线保温房体、悬挂输送入口、燃烧加热设备和控制柜
涂装热工房体、输送入口、热源和控制设备组合实拍。

系统与采购概览

工业烘干室与涂装固化炉通过保温房体、热源、循环送回风和温度控制,为工件建立可重复的受热过程;不同项目可能用于前处理后除水、液体涂层闪干或烘干、粉末涂层固化,不能只按房体尺寸选型。

适用生产场景
适用于金属构件、工业装备、箱体壳体、汽车及车辆部件等分批或连续涂装生产,也可用于湿式前处理后的除水和工序间受控加热。
设备与系统组合
可按项目配置保温房体或隧道炉体、工件门与人员门、燃气或电加热等热源、直接或间接加热段、循环风机、送回风管路、必要的新风与排风、温度监测、输送接口和安全联锁。
工程实施范围
方案设计、设备制造与系统集成、施工安装、调试与验收;具体供货内容和现场工作范围在项目方案中确定。
开始询价需要什么
先说明工件尺寸重量、涂层材料和烘干节拍;涂料工艺资料与现场能源条件可随后补充。

烘干、流平、闪干与固化怎样分工

这些名称对应不同的工艺目标,并不代表每条生产线都要依次配置全部环节。应先依据前处理方式和涂层材料确定需要哪些阶段,再计算房体、热源、风路与输送节拍。

  1. 除水烘干

    湿式清洗或化学前处理后,先去除工件表面、缝隙和挂具上的残余水分,为后续喷涂或喷粉创造稳定表面条件;它发生在涂层施工之前。

  2. 涂后流平

    液体涂层施工后,为湿膜展开、表面趋于平整和挥发物初步释放保留受控时间;流平可以在常温或受控环境中完成,不等同于最终烘干。

  3. 闪干

    多道液体涂层之间或进入最终烘烤前设置的较短过渡阶段,用于按材料工艺促进水分或溶剂释放,并降低直接升温对涂膜质量的影响。

  4. 烘干或固化

    按涂料或粉末规定的温度—时间过程,使涂层达到转运、装配或最终性能要求;粉末固化尤其要关注工件与涂层实际温度,而不只看炉内空气温度。

  5. 冷却与转序

    加热结束后按工件和质量要求组织通风、自然或强制冷却,并与开门、输送和下游工位联锁,满足安全操作及后续搬运条件后再转序。

烘干室与固化炉怎样比较配置

烘干设备的配置从工件与涂层所需的受热过程出发。方案应明确热源、气流、装载和输送安排,再比较能源与现场工程。

房体与装载
方案内容有效空间、门洞、保温、装载数量和进出方式
比较重点尺寸是否包含工件间距、气流通道及作业空间
热源与加热
方案内容可用热源、加热设备、供能接口和温度监测
比较重点工件热容量、升温与保温过程是否按工况核算
循环与排气
方案内容送回风、循环风机、新风和排气配置
比较重点工件遮挡、温度分布和排气条件是否同时考虑
输送与工位
方案内容分批装载或连续输送、上下件和冷却衔接
比较重点受热时间、输送速度及前后工序产能是否协调
安装与调试
方案内容制造安装、热源连接、温度及气流检查、联动培训
比较重点现场能源条件、验证工况和交付内容是否一致

房体、输送与风路接口

以下为涂装热工房体及其悬挂输送、上部风管实拍,用于说明独立烘干室或连续固化炉需要同时衔接工件通道、厂房空间与送回风路线。

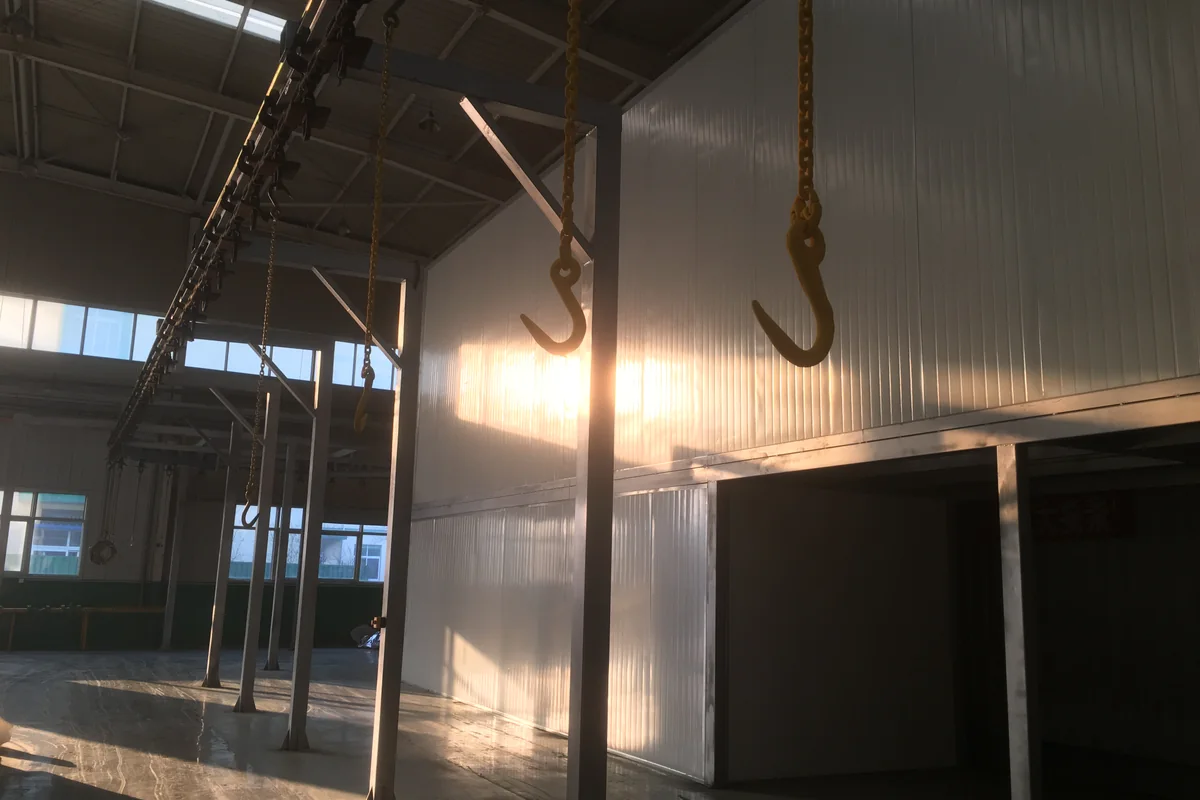

悬挂输送链和吊具经过涂装保温房体入口
保温房体与悬挂输送入口

悬挂链及吊具从保温房体入口通过,炉体开口、吊具节距、工件包络和防止热量外逸的结构需要同步确定。

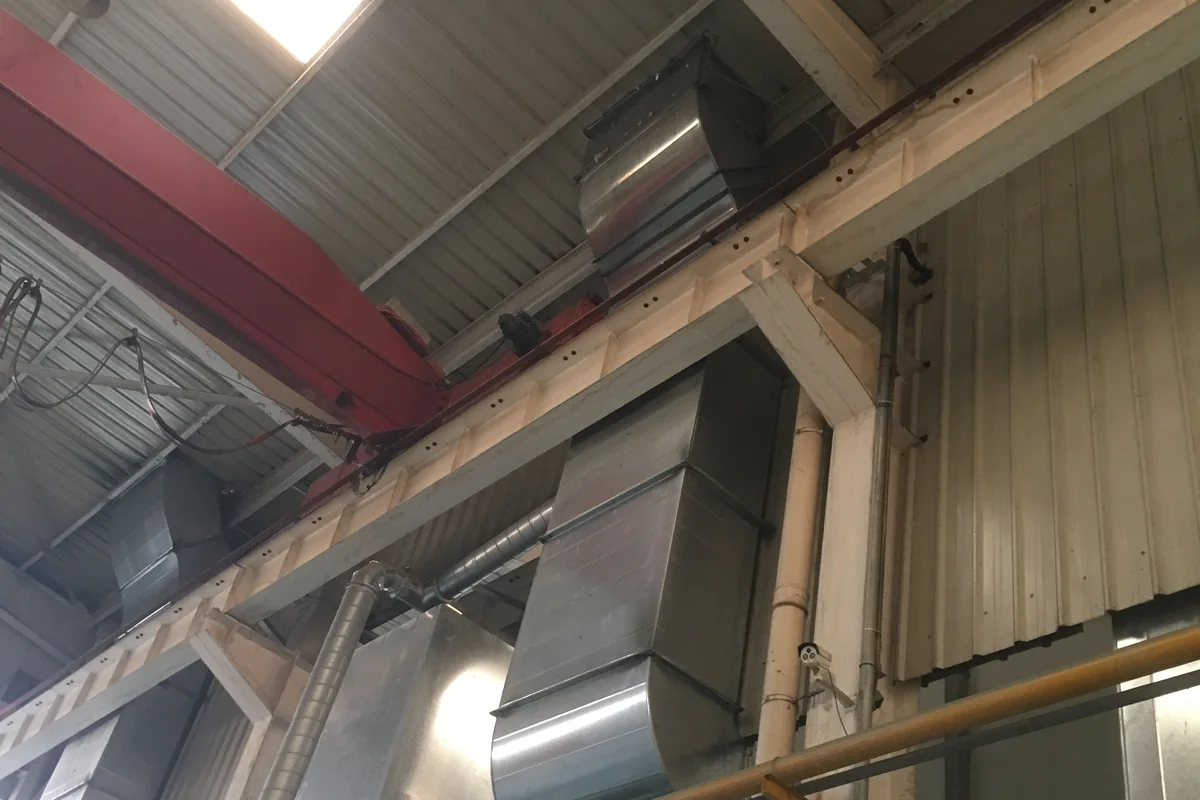

涂装保温房体上部的镀锌风管、转接段和厂房结构接口
房体上部风管接口

房体上方的镀锌风管和转接段实拍,风路位置需要避让厂房结构、输送轨道和检修空间,并服务于室内温度与气流组织。

热源与热风循环设备

以下为燃气加热与多组空气处理设备实拍。选型时需结合能源条件和烘干工艺,将热源、循环风机、加热段及送回风管路共同设计。

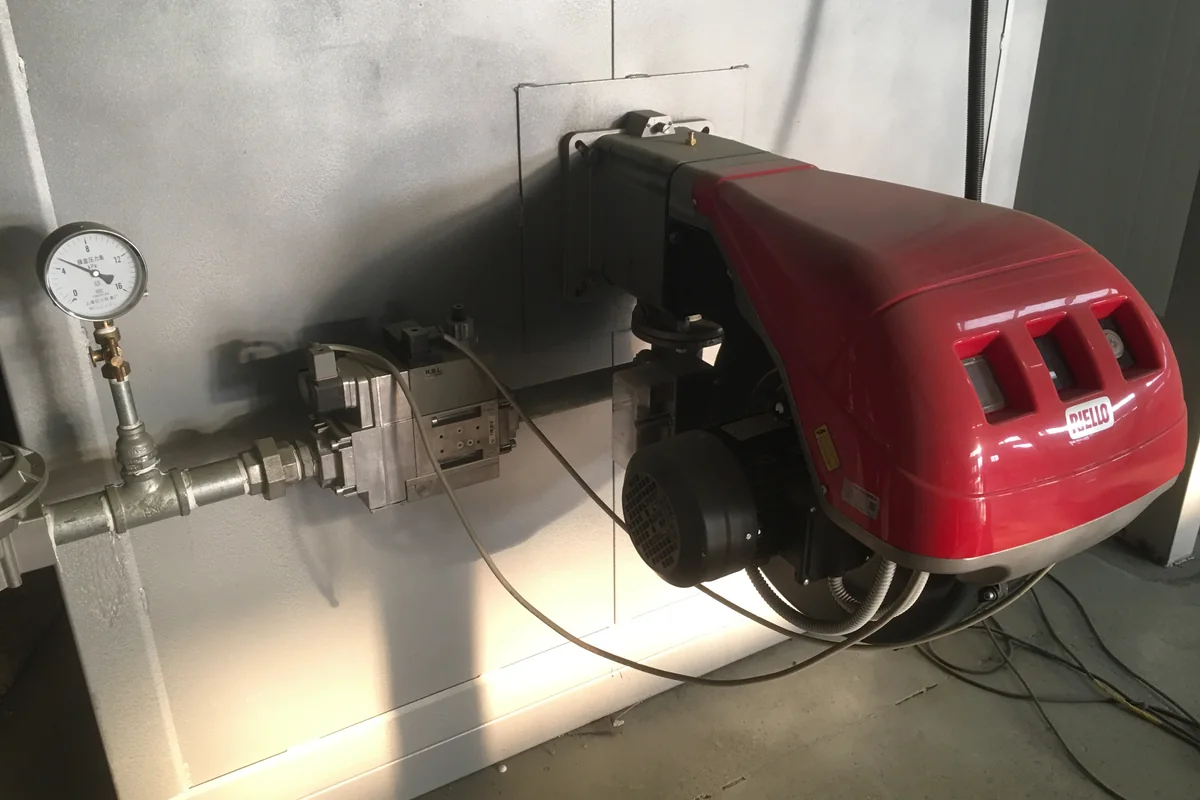

涂装热工设备的燃气燃烧器、阀组和压力表
燃气燃烧器与供气组件

燃烧器、燃气阀组和压力表近景;燃烧器容量、供气条件及保护逻辑按项目热负荷和能源条件确定。

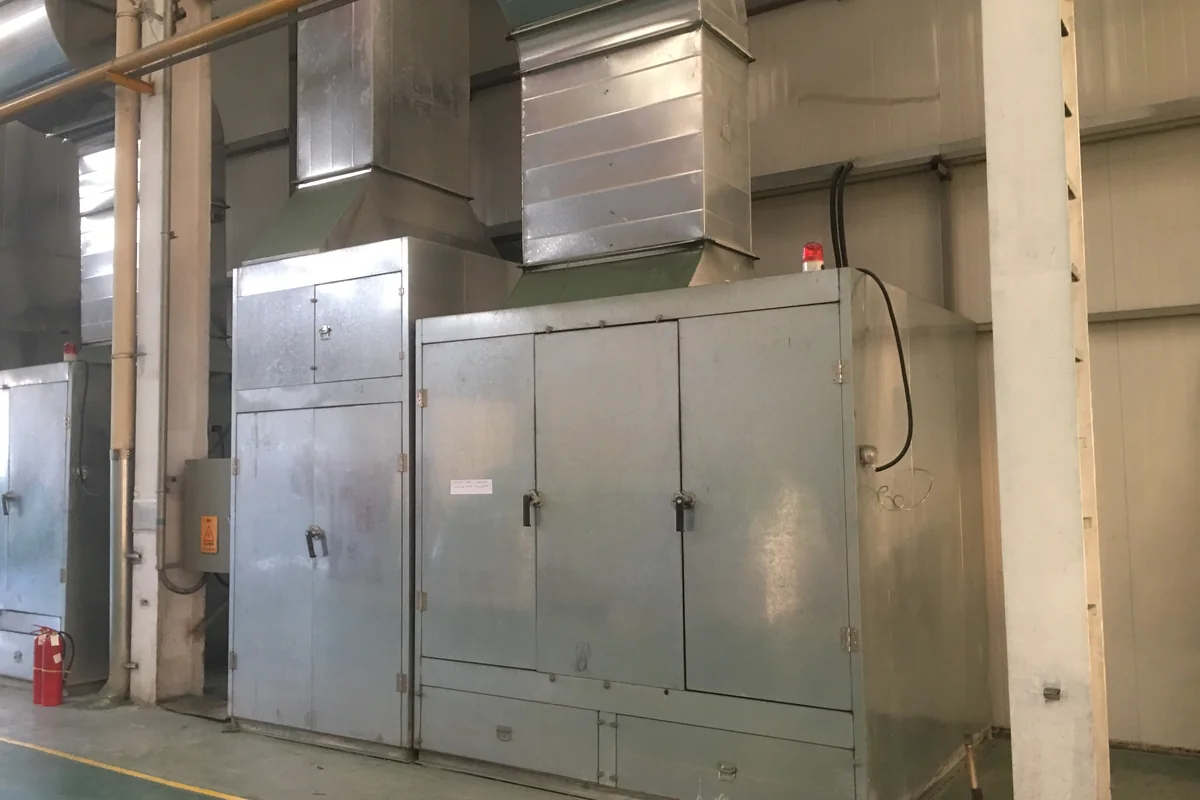

烘干固化房体侧面的多组循环空气处理机组和竖向风管
循环空气处理机组

多组镀锌设备箱体和竖向风管实拍,可根据房体长度、分区和温度均匀性要求组织循环送回风。

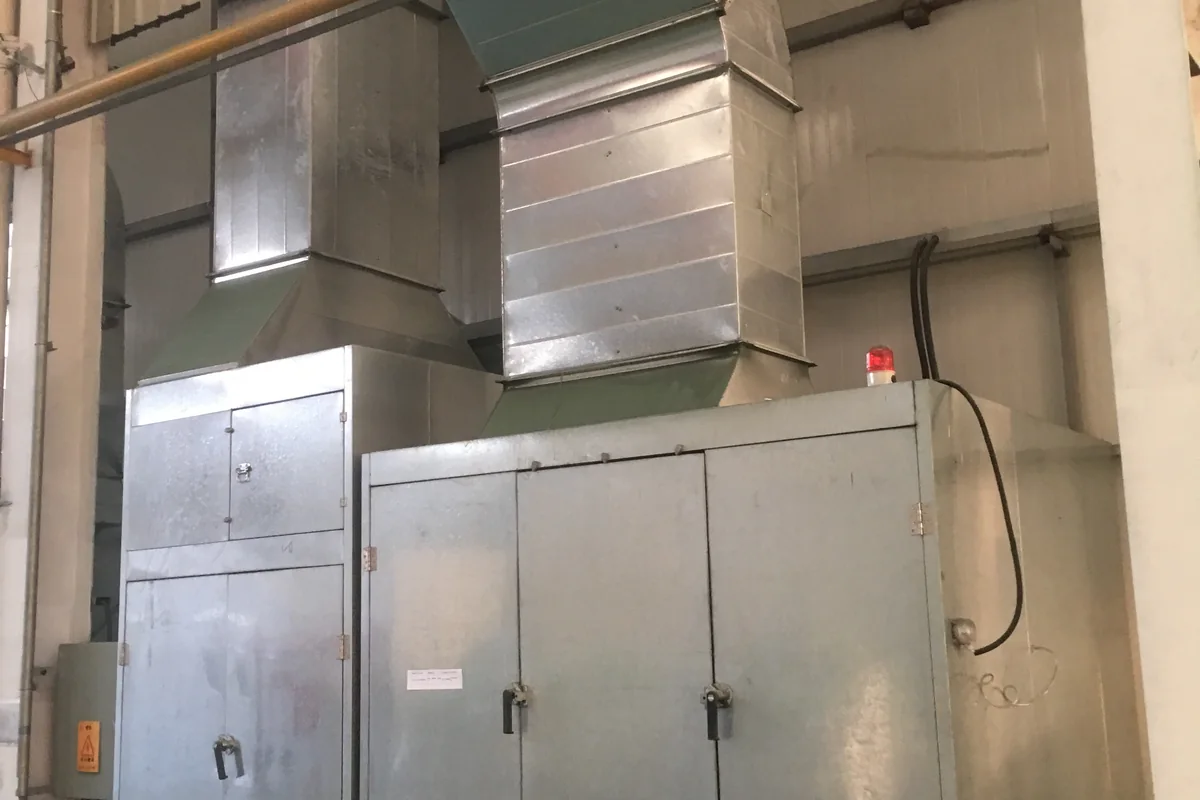

涂装加热循环机组上部的镀锌送回风管和转接段
送回风管路连接

加热机组上部风管与转接段近景,风管截面、阻力、保温和检修方式需要结合循环风量及现场空间深化。

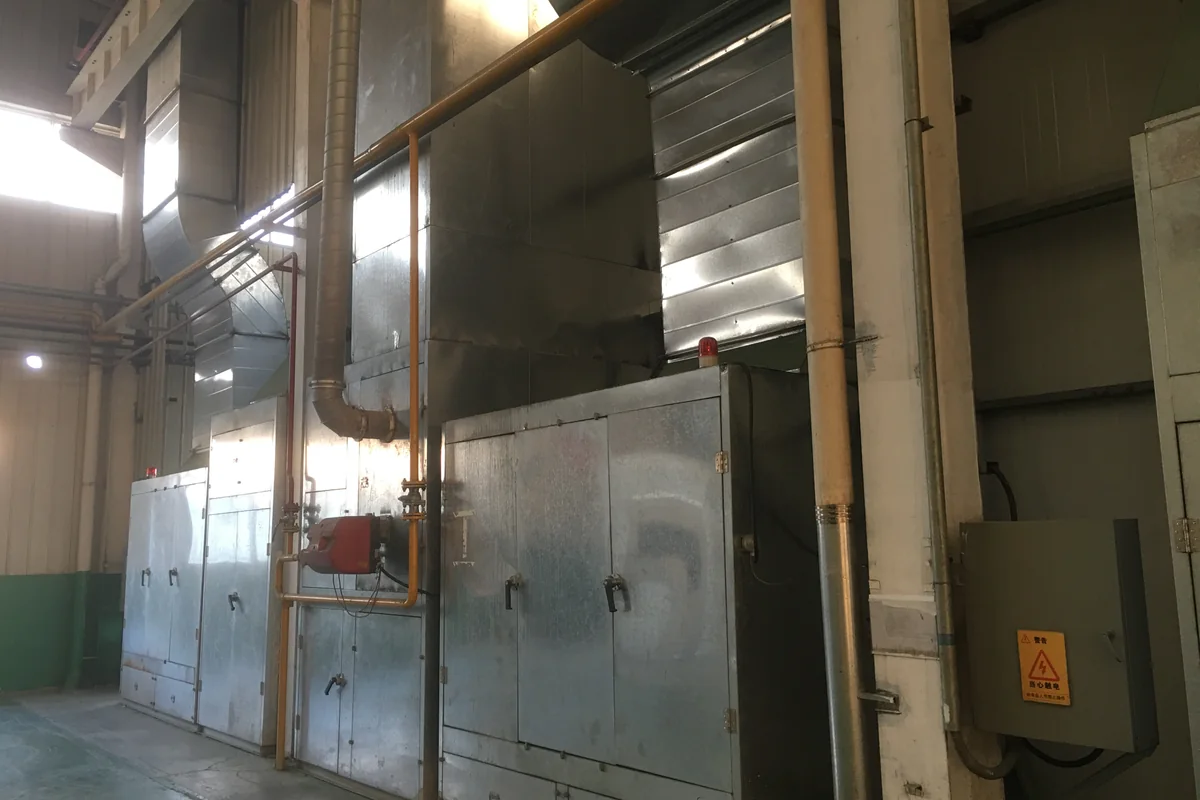

沿涂装保温房体布置的多组燃烧加热与循环风设备
多组加热循环设备布置

沿房体布置的多组加热与循环设备实拍,用于说明长尺度或分区热工设备的一种布置方式。

选型先看工件的受热过程

烘干室的核心不是把炉内空气加热到某个数值,而是让不同位置、材质和厚度的工件获得满足涂层工艺的受热过程。方案需要同时考虑工件热容量、装载密度、送回风位置、输送速度或批次时间,以及开门和进出料带来的热量变化。

液体涂层通常还要考虑溶剂或水分的释放过程,过早或过快升温可能影响表面状态;粉末涂层则应依据材料供应方提供的固化曲线,核对工件与涂层实际温度。温度、保温时间和升温速率应按涂料体系、工件材质及厚度确定。

热风循环怎样组织

常见系统由加热段、循环风机、送回风管路、室内风口和必要的新风及排风组成。热风循环用于提高热量利用并改善温度分布,但不代表设备可以完全封闭循环;新风、排风和循环比例需要结合涂层释放物、热源形式、房体泄漏及安全要求确定。

送回风方式应围绕工件布置,而不是只追求空炉测点一致。大型箱体、密集吊挂、深腔工件和不同装载方式会改变气流路径,设计时需要检查遮挡、短路和局部风速对涂层质量的影响,并为过滤、风机、燃烧器或加热段保留检修条件。

热源与加热方式怎样选择

天然气、电加热、蒸汽和导热油等方案的适用性取决于厂区现有能源、所需热负荷、控制方式、维护能力和运行组织。燃气方案需要落实供气和燃烧保护;电加热需要核对变压器及配电容量;蒸汽或导热油方案则要核对介质参数、换热设备和管路接口。

加热还需要比较直接与间接方式。是否允许燃烧产物进入循环空气、是否存在涂层污染风险、排气和安全边界如何落实,应根据材料与项目条件确定,不能仅按初始设备价格选择。

怎样与喷漆、喷粉和输送系统衔接

独立烘干室可以接在工业喷漆房之后,减少喷涂工位被长时间占用;分批生产且工件不便频繁转运时,也可比较在同一房体切换工况的喷烘一体房。液体涂层进入烘干室前,需要按材料工艺安排流平、闪干和必要的废气置换。

静电喷粉与粉末回收系统主要负责粉末施工和过喷粉末控制,工件随后进入固化炉完成规定的受热过程。连续生产时,涂装悬挂输送系统的线速、吊具节距和工件间距要与炉内有效长度共同核对;涉及前处理、喷涂、固化、冷却和上下件的完整项目,应从工业涂装生产线整体规划。

烘干排气与 VOCs 治理怎样衔接

液体涂层烘干排气与喷涂排气可能具有不同的温度、浓度和排放时段,设计时应分别核对各工况,再决定是否合并管网。排气进入后端治理前,还要评估漆雾、粉尘、高沸点物质和温度对吸附材料、催化剂及设备安全的影响。

低浓度、大风量且组分适配的工况可评估沸石转轮浓缩系统,其他工况再结合风量、浓度、连续性和安全条件比较三床式 RTO催化燃烧系统。具体路线从材料资料和现场检测出发,不由烘干室本身预设。

初步方案需要哪些资料

工件
照片或图纸、材质、最大与常用尺寸、单件重量、装载数量和允许的吊挂或支撑方式。
涂层材料
前处理方式、涂料或粉末名称及技术资料、涂层道数,以及材料供应方给出的流平、闪干、烘干或固化条件。
产能节拍
日产量、班次、批次装载或连续线速、工件间距、上下件和冷却转序要求。
厂房与能源
平面与净高、物流路线、设备和检修空间,以及天然气、电力、蒸汽或导热油等可用条件。
排气与工程边界
排气去向、既有废气设施、消防和公用工程接口,以及设备制造、运输、安装、调试和验收配合范围。

这些资料允许先不完整。早期沟通可先从工件、材料工艺、产量和厂房平面开始,再逐步核对热源、循环风、输送和环保接口。

适用场景与选型条件

适合采用该设备或系统的条件

  • 工件在湿式前处理后需要除水,或液体涂层、粉末涂层需要受控闪干、烘干及固化过程。
  • 涂料或粉末技术资料能够提供适用的工艺条件,可结合工件材质、厚度、装载量和实际温度确定热工方案。
  • 批次房或连续炉能够与工件进出、悬挂或地面输送、上下游生产节拍和冷却转序统一规划。
  • 现场能够落实热源、电力、补排风、消防、废气治理和设备检修空间等工程接口。

需要先重点核对的条件

  • 尚未明确涂层材料、工艺目标和工件实际受热要求,仅凭炉内空气温度或房体尺寸无法形成可靠选型。
  • 液体涂装、粉末涂装或不同材料共用设备时,如果污染、温度曲线、排气和换线清洁要求不相容,需要分别设置工位或专项评估。
  • 烘干排气可能含有可燃挥发物,却没有明确置换、必要排风、浓度风险和热源联锁条件时,不应直接按普通热风房配置。
  • 连续生产的输送速度、工件间距与目标停留时间不能匹配时,应先调整节拍、炉体长度、分区或生产组织方式。

安全与控制要点

涂层烘干设备同时涉及热源、循环气流、可燃挥发物和工件输送。安全设计应把通风状态、热源启停、温度监测、房门及输送设备纳入同一控制逻辑,并按材料和能源条件落实项目要求。

通风与热源联锁
循环风机、必要的新风与排风达到规定运行状态后才允许启动热源;风机、阀门或气流状态异常时,控制系统按方案限制加热并进入安全处理。
置换与可燃蒸气控制
液体涂层进入加热阶段前,应按工艺和风险完成必要的流平、闪干或空气置换;排气量、监测方式和异常动作结合溶剂与排放条件确定。
温度监测与超温保护
在具有代表性的位置设置过程温度及必要的超温保护,并区分炉内空气温度、工件温度和涂层工艺要求,避免只依赖单一点位控制。
热源专项保护
燃气方案核对供气、点火、火焰和异常切断,电加热方案核对供电、分级控制和过热保护,其他热源按其公用工程条件配置相应保护。
房门、输送与检修安全
工件门、人员门、悬挂或地面输送与加热运行建立必要的状态确认和异常处理,并为停机降温、隔离能源及设备检修保留条件。

常见问题

工业烘干室和喷烘一体房有什么区别?

工业烘干室是独立热工单元,工件在喷涂或喷粉后转入其中,也可以接在连续输送线上;喷烘一体房则在同一固定房体内分批切换喷涂与烘干模式。是否分开设置取决于产量节拍、工件转运、场地和涂层工艺。

流平、闪干、烘干和固化可以合并吗?

可以根据材料工艺和生产节拍评估相邻环节是否共用房体或分区,但四者目标不同,不能只改名称后按同一温度和时间运行。液体涂层尤其要核对挥发过程、升温方式和表面质量,粉末涂层则按固化曲线确认工件实际受热。

喷粉固化炉和喷漆烘干室能采用同一套设计吗?

两者可以采用相似的保温房体、加热和循环风思路,但材料形态、污染控制、温度曲线、排气和安全条件不同。需要共线或共用设备时,应依据粉末与液体涂料资料、换线清洁和生产组织专项判断。

烘干室可以选择哪些热源?

可根据厂区公用工程评估天然气、电加热、蒸汽、导热油或其他适配热源,并比较加热方式、可用容量、控制精度、运行组织、维护和安全接口。热源不能脱离工艺热负荷及现场条件单独确定。

为什么不能只按炉内空气温度验收?

炉内空气达到设定值,不代表不同材质、厚度和装载位置的工件已经获得相同温度—时间过程。最终应结合涂层材料要求,合理布置温度测点,并在需要时核对工件或涂层的实际受热情况。

烘干固化排气怎样接入 VOCs 治理?

先明确涂层材料、排气温度、风量、VOCs 组分与浓度、排放时段及夹带物,再判断是否与喷涂废气合并收集以及是否需要降温或其他预处理。后端设备按整体工况选择,不能仅因现场已有某套设备就直接接入。

初步方案和报价需要提供哪些资料?

可先提供工件照片或图纸、材质和尺寸重量、涂料或粉末技术资料、目标烘干或固化曲线、日产量和节拍、装载及输送方式、厂房平面、可用能源、排气要求和工程实施范围。
