工业装备与大型金属件涂装治理

面向机械装备、钢结构及大型金属工件的打磨、喷涂与烘干生产,统筹工件转运、工业喷漆房、粉尘收集和涂装 VOCs 治理。

按工件大小、搬运方式和表面处理工序找设备。单台装备喷涂、连续生产线及旧线改造,设备组合各有侧重。

大型工件喷涂与烘干

了解配套方式

围绕工件进出、人员作业和吊装转运,选择固定房体或伸缩空间。

漆雾与有机废气治理

了解配套方式

先处理喷涂排风中的漆雾,再比较适合生产负荷的 VOCs 路线。

表面打磨与集中除尘

了解配套方式

大型工件打磨范围广,收集形式需要跟随人员位置与工件外形。

本行业工程案例

可分别查看轨道车辆喷漆房、钢结构涂装废气及重工装备现场项目,比较作业空间、设备连接和工程实施;各案例公开的完成阶段与资料依据分别标注。

一重集团天津重工,沸石转轮设备正面全景,01

金属结构厂喷漆房

天津重工喷漆房 VOCs 治理设施升级改造工程

  • 项目现场实拍

中环盛达为一重集团天津重工有限公司实施喷漆房 VOCs 治理设施升级改造,承担系统设计、设备制造、原治理设施拆除、新系统安装调试及配套施工,并配合在线监测设备联网验收。

项目规模
喷漆房 VOCs 治理设施升级改造
工程范围
系统方案设计、设备制造、原治理设施拆除、沸石转轮+CO 系统安装调试、基础及配套线路施工、在线监测设备联网验收配合
完成情况
项目公示工期为 2024 年 6 月 21 日至 8 月 31 日;本页照片记录施工调试阶段
查看现场照片与完整案例
钢结构喷漆厂沸石转轮与 RTO 系统正面全景

钢结构件喷漆作业

钢结构喷漆厂涂装废气工程

  • 项目现场实拍

该大型钢结构喷漆厂采用沸石转轮+三床式 RTO 治理涂装废气,中环盛达完成方案设计、设备制造、现场安装与系统调试。以下为同一项目现场实拍。

项目规模
大型喷漆厂涂装废气项目
工程范围
方案设计、设备制造、现场安装、系统调试
完成情况
已完成设备制造、现场安装与系统调试
查看现场照片与完整案例

设备怎样组成一套系统?

喷涂、烘干和打磨分别组织气流与设备,再与工件物流和厂房条件衔接。

大型工件喷涂与烘干

  1. 工件转运

    明确行车、轨道或运输车的进出路径。

  2. 喷涂空间

    按作业范围设置房体、平台及送排风。

  3. 流平与烘干

    配合涂层工艺和生产节拍安排停留。

  4. 接口联动

    协调房门、风机、热源与生产控制。

固定式与伸缩式喷漆房是按场地和操作选择的不同形式;烘干可以独立安排,不要求所有工位采用同一套布置。

漆雾与有机废气治理

  1. 源头收集

    分别梳理喷涂、流平和烘干排风。

  2. 漆雾预处理

    核对过滤、凝结物及进入条件。

  3. 路线选择

    比较浓缩氧化或吸附脱附组合。

  4. 现场连接

    安排风管、风机、排气和控制接口。

天津重工改造与钢结构工程可用于比较现场连接方式;项目风量、浓度和配置以各自案例资料为准。

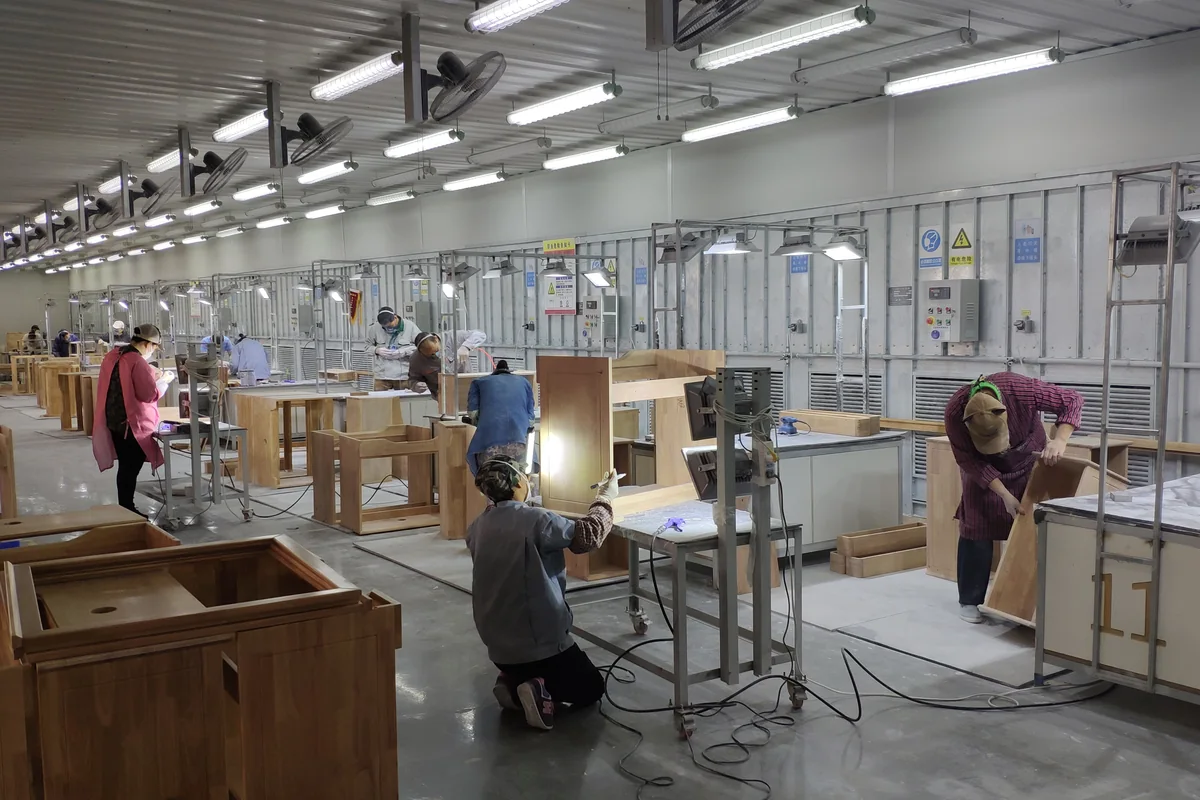

表面打磨与集中除尘

  1. 划定作业面

    确定工件外形及打磨移动范围。

  2. 安排收集

    选择适配的侧吸、局部收集或房体。

  3. 管网与主机

    按支路和粉尘性质匹配过滤设备。

  4. 维护清理

    安排积尘清理、卸灰与检修通道。

金属粉尘的材料和火花条件需单独核对;打磨系统不默认与喷涂废气系统合并。

大型工件的作业空间与安装安排

大型工业喷漆房内部的金属房体、照明和开阔工件作业区
大型工业喷漆房内部空间与照明布置实拍。

房体尺寸之外,还要看工件怎样进出

大型喷漆房的可用空间应包含工件、工装、人员和作业平台;门洞与厂房通道共同决定进出方式。

  • 核对工件最大外形、开门方式及吊装路径。
  • 把喷枪操作范围、照明和送排风一起安排。
  • 给风机、过滤和管道检修保留空间。

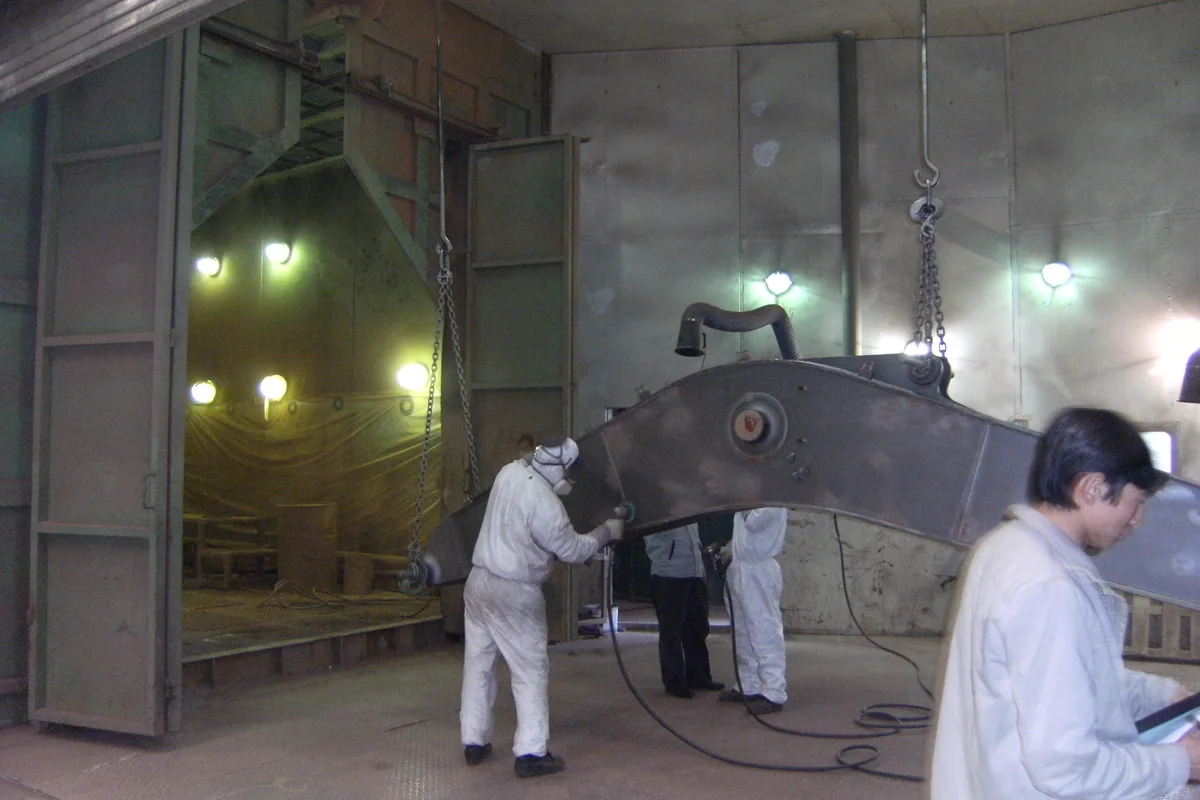

工业厂房内大型金属工件表面施工作业现场
大型金属工件表面作业场景实拍。

旧线改造先梳理可以保留的部分

重型工件生产往往不能长时间中断。应结合现有房体、热源和排风系统,确定改造边界与施工顺序。

  • 区分设备更换、局部补充和接口调整。
  • 核对现场吊装、运输及停产窗口。
  • 以改造后的实际生产状态完成联调。
进一步了解工序、选型与配套设备

工件和生产方式决定系统形态

工业装备和大型金属件往往品种多、尺寸及重量跨度大。方案不能只按最大工件做一间喷漆房,还要同时核对常用工件怎样组合生产、采用行车还是台车转运、每天喷涂多少批次,以及底漆、面漆和烘干是否需要分区。只有先组织好生产,送排风、污染收集和末端治理设备才有明确边界。

从表面作业到废气治理怎样衔接

喷漆房与涂装生产线

单件或间歇生产可按进出方式选择固定式、伸缩式或其他适配的工业喷漆房;工序多、批量稳定时,可通过工业涂装生产线衔接涂装前处理、喷涂、流平、烘干和输送。房体尺寸之外,还要落实行车净空、人员操作区、送排风位置、漆雾过滤和检修通道。

漆雾与 VOCs 治理

喷涂废气进入末端设备前,先控制漆雾、颗粒物和可能影响吸附材料或蓄热体的夹带物。对于大风量、低浓度且排放规律相对稳定的工况,可评估沸石转轮浓缩后衔接三床式 RTO或催化氧化;风量、浓度和组分适合时,也可比较直接 RTO 与催化燃烧路线。

焊接与打磨粉尘

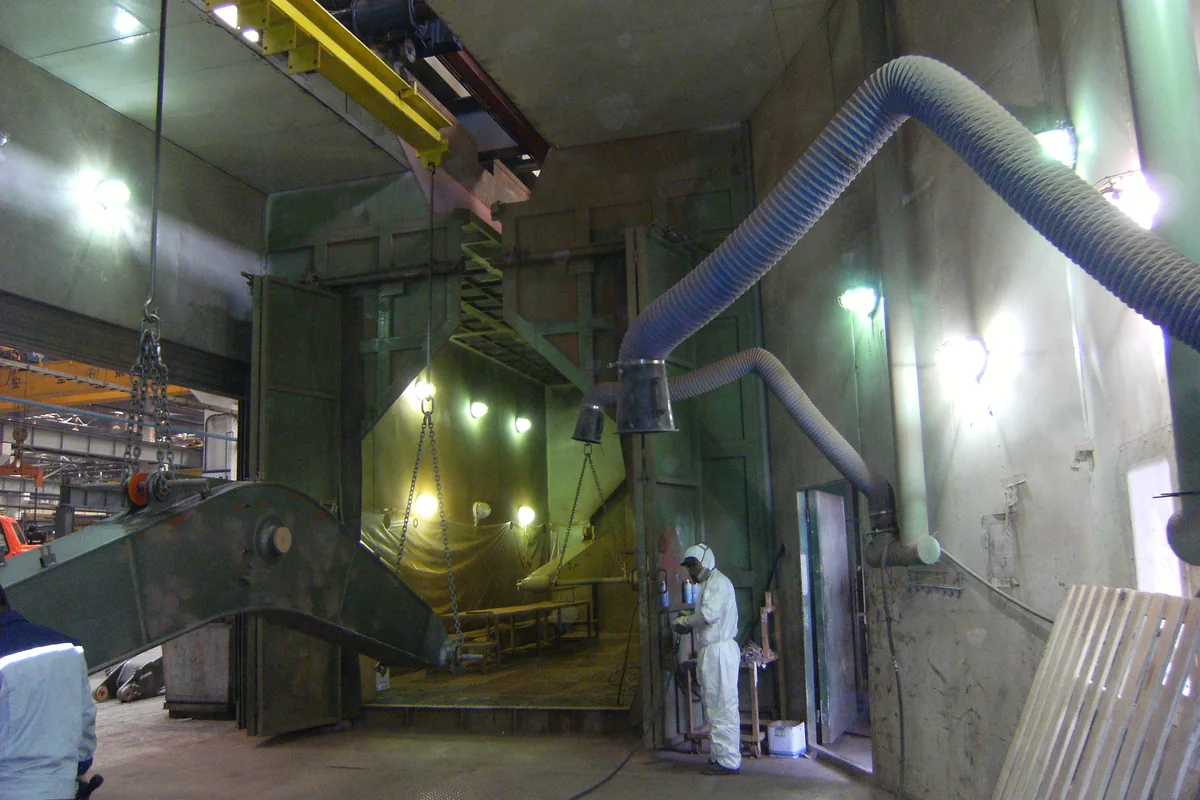

大型工件会遮挡罩口气流,固定罩、移动吸气臂和整体换气的效果差异较大。应从工位位置、同时作业率和火花风险确定捕集方式;固定中小型工件可比较打磨除尘工作台,大型工件和多人员作业则评估打磨房,再选择焊烟除尘系统或工业滤筒除尘器,避免把焊烟、打磨粉尘和喷漆废气直接混入同一条未经适配的管网。

已有钢结构涂装废气工程

中环盛达已完成某钢结构喷漆厂的沸石转轮+三床式 RTO 涂装废气工程,承担方案设计、设备制造、现场安装和系统调试。案例中的成套设备、连接管道与现场布置实拍,可供类似涂装废气项目参考。

安全联锁与现场条件
  • 涂料和稀释剂的可燃蒸气需要与通风、浓度监测、热源及风机启停建立联锁
  • 焊接火花、打磨火星和粉尘性质需要纳入收集管网及除尘设备的安全设计
  • 行车、台车和大型工件的运行范围不能与人员通道、风管、喷涂设备及检修空间冲突

选型与改造常见问题

大工件更适合固定式还是伸缩式喷漆房?

主要看工件搬运和场地使用。固定房体便于组织稳定的作业空间;伸缩房体可在收拢后释放场地,但需要核对轨道、密封、展开后的送排风及人员操作。工件尺寸相同,也可能采用不同形式。

现有喷漆房能只改后端废气设备吗?

可以先评估,但应同时确认收集效果、漆雾处理、管道阻力和控制接口。若前端排风或预处理存在问题,仅换末端设备可能无法达到项目目标。

大型装备的喷涂与打磨能共用一套治理系统吗?

需要按涂料、基材、粉尘和作业状态分别分析,通常先分开规划收集与处理。是否共用房体、管道或设备,要结合交叉影响和安全条件确定。
