催化燃烧设备(CO) 换热预热与催化氧化设备

以换热器、加热段和催化床为核心,处理组分适配的工业有机废气;可直接接收预处理后的气流,也可配套前端吸附浓缩系统。

核心组成
换热器+加热段+催化床
工程服务
设计、制造、安装、调试
棚内蓝色催化燃烧配套设备、连接风管与黄色检修护栏
催化燃烧配套系统全景,展示成套箱体、连接风管与检修平台。

催化燃烧设备(CO) 设备介绍

催化燃烧设备(CO)利用催化剂促进适配有机物的氧化反应,由换热器、启动及补热装置、催化床和监测控制等部分组成。废气先经过必要的过滤、除雾等预处理,再利用处理后气体的热量预热,达到相应反应条件后进入催化床。释放的热量通过换热器回用于进气,辅助加热用于启动或热量不足的运行阶段。CO 主机既可直接处理适配废气,也可接收活性炭或沸石转轮的浓缩脱附气;是否配置吸附段,需要依据风量、组分浓度及运行时间确定。中环盛达将催化主机与前后端风路、现场能源及控制接口共同规划,提供设备设计、制造、安装和调试。

催化反应单元
催化剂类型、装填与气流分配按实际组分匹配,前端过滤、除雾用于保护催化床。设备选型同时考虑反应条件与床层阻力。
换热与辅助加热
处理后的气体通过换热器预热进气,启动和低负荷阶段按热量需求补热。热源形式及换热配置结合现场能源条件确定。
可独立配套,也可组合
直接处理与浓缩后处理对应不同入口风量和浓度。需要活性炭或转轮时,由前端单元与 CO 主机组成完整治理系统。

催化氧化系统通常怎样工作

直接处理和吸附脱附组合的前端不同,但进入催化主机后都需要满足洁净度、反应温度、供氧和停留条件。

  1. 收集与预处理

    稳定收集生产废气,并针对粉尘、漆雾、油雾、凝结物和温湿度配置过滤、除雾或调节措施。

  2. 直接进气或吸附浓缩

    合适气流可直接进入催化主机;低浓度大风量废气可先吸附,再把脱附浓缩气送入后端。

  3. 换热与升温

    利用净化气回收热量并按需要补热,使待处理气流进入催化剂适用的反应条件。

  4. 催化氧化反应

    适配的有机物通过催化床完成氧化,系统根据入口负荷和床层温度调节补热与风路。

  5. 排气与运行监测

    净化气经换热后排出,控制系统持续监测温度、压差、风机阀门与报警状态。

主要组成与系统配置

催化炉由预热、催化反应、热量回收和控制等部分配合。通过内部材料与维护状态,了解设备采购时需要明确的配置。

收集与前处理
收集生产废气,按粉尘、漆雾、油雾及凝结物情况配套过滤、除雾或调温。
换热与加热
用净化气预热进气,配套启动与低负荷补热,结合温度测点调节热量。
催化反应单元
催化剂及床层按实际组分选择,预留装填、更换、测温和检查空间。
吸附脱附配套
采用浓缩路线时,增设吸附床、脱附热源、切换阀与脱附管路。
风机与管道
连通前端与催化主机,按系统阻力、运行风量及现场接口匹配。
监测与控制
监测温度、浓度及压差,衔接生产、风机、阀门与加热单元的联锁。
蜂窝催化材料装填模块
蜂窝催化材料装填模块

蜂窝状材料以模块形式布置,便于组织气流和安排更换。催化材料需要与实际有机组分和入口状态相容,装填量和反应空间由方案计算确定。

反应区域与检修开口
反应区域与检修开口

设备检修状态参考,展示内部支撑、保温和可接近空间。选型时除了反应能力,还应核对材料更换路径、保温密封以及维修时需要拆卸的部件。

电加热部件维护参考
电加热部件维护参考

电加热部件用于展示一种补热配置形式。加热方式根据能源条件和工艺选择,配置功率与正常生产实际耗电分别核算,检修由合格人员按规程进行。

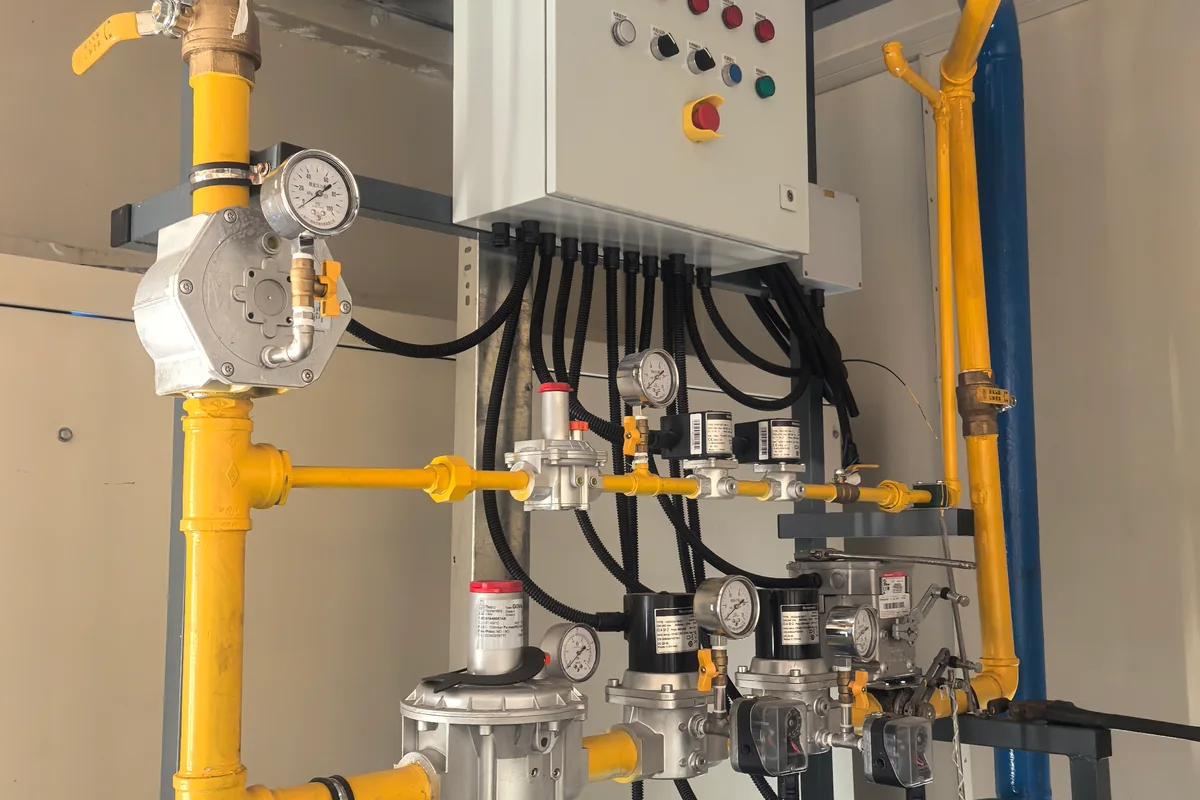

燃气供热与控制配套参考
燃气供热与控制配套参考

燃气阀组与控制设备展示另一类供热配套。是否采用燃气、相应容量和保护配置,需要与催化炉结构和现场能源条件一起确定。

催化炉单机与吸附脱附成套系统怎样比较

客户看到的多箱体设备可能包含吸附、脱附和催化氧化多个单元。报价和配置应分别列清,才能比较相同处理任务。

催化氧化主机
设备怎样配置由预热、催化床、热量回收及监测控制等部分构成。
选型时看什么关注入口组分、反应条件、催化材料相容性和维护空间。
吸附脱附+催化燃烧
设备怎样配置增加吸附床、脱附与冷却风路、切换阀和相应控制。
选型时看什么主排风量与脱附风量不同,需分别匹配吸附单元和催化炉。
转轮浓缩+催化燃烧
设备怎样配置前端以转轮进行连续吸附浓缩,后端处理脱附气。
选型时看什么核对浓缩气负荷、再生热源和后端催化炉接收条件。

应用场景与适用条件

组分明确、催化剂相容性可确认的有机废气工况,可结合浓度、风量与运行制度评估直接处理或浓缩后处理。

适用条件

废气组分
处理对象为组分明确、能够确认催化剂相容性的工业有机废气。
风量与负荷
废气风量、浓度与运行制度相对可控,可据此评估直接处理或吸附脱附后的浓缩处理路线。
进气洁净度
粉尘、漆雾、油雾、凝结物及其他可能覆盖或堵塞催化剂的物质能够通过前处理控制。

需要预处理或专项评估的情况

  • 含硫、含卤、含硅、有机磷、重金属等可能使催化剂中毒或失活的组分,未经相容性评估不能直接采用。
  • 焦油、黏性物、大量粉尘、油雾或易凝露废气未得到有效预处理时,不能直接进入催化床。
  • 浓度突变、异常排放及可燃风险需专项评估,浓度监测、通风与安全联锁应纳入系统设计。

需要的是 CO 主机,还是吸附脱附成套系统?

本页重点介绍换热式催化氧化设备。大风量、低浓度且适合吸附再生的项目,可增加活性炭床或沸石转轮;后端 CO 按脱附气选型。带有蓄热体和周期切换气路的催化装置,则应按 RCO 结构比较。

查看活性炭吸附脱附+催化燃烧整套配置

首钢京唐危废暂存间 VOCs 治理工程

为首钢京唐循环经济中心危废暂存间配套有机废气治理系统,采用固定床分子筛吸附与催化氧化组合工艺,连接库房收集、室外处理及排气设施。

  • 项目现场实拍
项目规模
四床固定床分子筛吸附与 CO 催化氧化系统
应用工序
危废暂存间有机废气收集与处理
处理风量
50,000 Nm³/h(系统设计参数)
工艺路线
干式过滤+固定床分子筛吸附+CO 催化氧化
工程范围
方案设计、设备制造、运输、现场安装、系统调试与操作培训
首钢京唐危废暂存间固定床分子筛与催化氧化成套设备正面

成套设备正面,展示箱体、阀组及厂房外布置。

首钢京唐成套废气处理设备斜侧面,展示箱体、仪表与保温管道

设备斜侧面实拍,可见箱体检修门、现场仪表及上部保温连接管道。

查看完整工程案例

山东虎彩数字印刷工厂VOCs收集治理工程

山东虎彩数字印刷工厂1—5楼印刷车间VOCs收集治理项目,覆盖多类印刷与印后设备、调墨房和危废处置间。2—5楼系统设计处理量70000 m³/h,工程验收合格,并有第三方废气检测记录。

  • 完工验收记录
  • 第三方检测报告
  • 项目现场实拍
项目规模
1—5楼印刷车间、调墨房及危废处置间废气工程
应用工序
平张印刷、UV印刷、数码印刷、烫金及印后设备废气收集
处理风量
70000 m³/h(2—5楼系统设计处理量)
工艺路线
设备与区域废气收集+分层支管与集中主管+袋式过滤+活性炭吸附+低温催化氧化+屋面排放
工程范围
废气系统方案设计、设备制造与系统集成、施工安装、调试与验收
完成情况
2023年12月14日工程验收合格

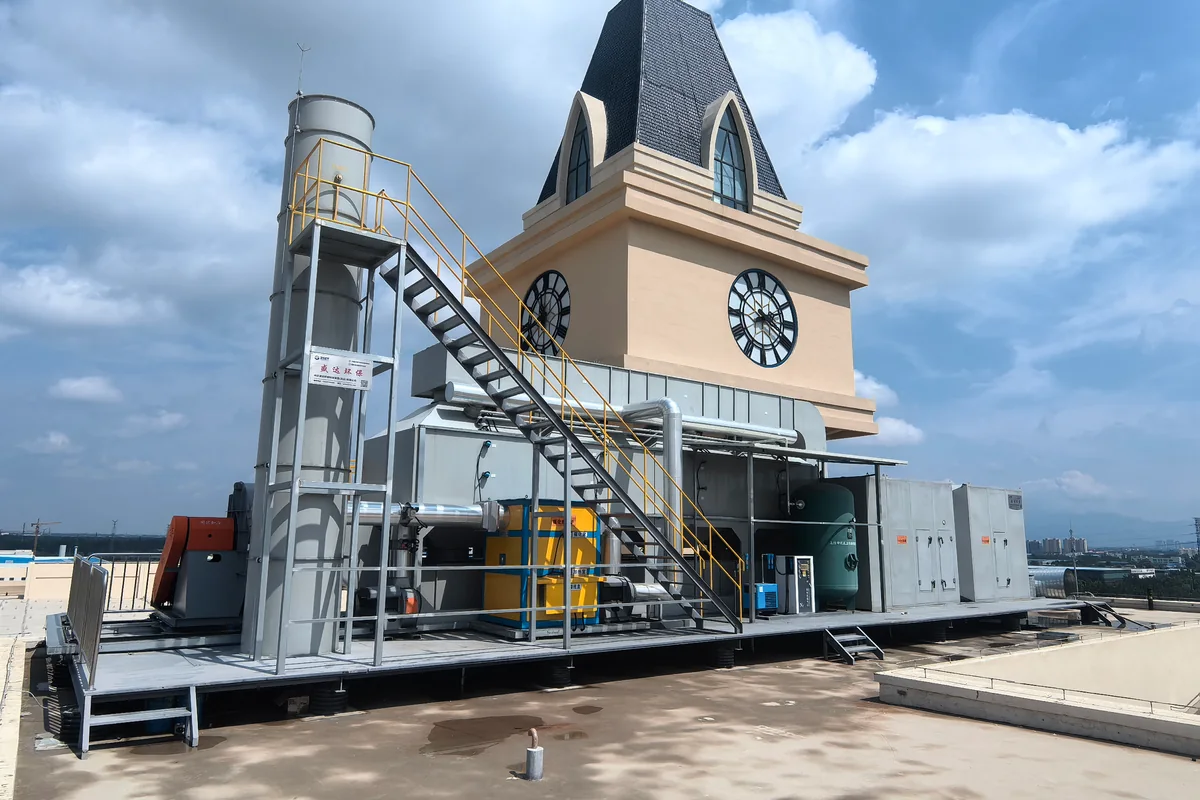

山东虎彩,屋顶处理设备与钟楼正面

屋面治理设备与排气设施全景,车间收集管路汇入屋面设备区。

山东虎彩,人员检查镀锌风管部件

现场检查风管部件,为后续拼装衔接做准备。

查看完整工程案例

天津重工喷漆房 VOCs 治理设施升级改造工程

中环盛达为一重集团天津重工有限公司实施喷漆房 VOCs 治理设施升级改造,承担系统设计、设备制造、原治理设施拆除、新系统安装调试及配套施工,并配合在线监测设备联网验收。

  • 项目现场实拍
项目规模
喷漆房 VOCs 治理设施升级改造
应用工序
金属结构厂喷漆房
工艺路线
前端过滤+沸石转轮+CO 催化氧化
工程范围
系统方案设计、设备制造、原治理设施拆除、沸石转轮+CO 系统安装调试、基础及配套线路施工、在线监测设备联网验收配合
完成情况
项目公示工期为 2024 年 6 月 21 日至 8 月 31 日;本页照片记录施工调试阶段
一重集团天津重工,沸石转轮设备正面全景,01

成套沸石转轮与催化氧化设备沿喷漆厂房外侧布置。

一重集团天津重工,转轮压差表近景

转轮压差表用于观察相应分区的阻力变化。

查看完整工程案例

天津思科普废气吸附与催化燃烧治理工程

天津思科普项目将干式过滤、固定床吸附及催化燃烧脱附系统配套设置,设备沿厂房外侧布置,并配置检修平台、连接管道和排气设施。

  • 项目现场实拍
应用工序
生产废气收集与处理
工艺路线
干式过滤+固定床吸附+催化燃烧脱附
工程范围
方案设计、设备制造、现场安装与系统调试
天津思科普,厂房外处理设备与双排气筒全景

厂房外成套设备与双排气筒全景。

天津思科普处理设备检修平台近景

箱体前方检修平台与楼梯,便于日常巡检及维护。

查看完整工程案例

北京元六电子生产废气催化燃烧治理工程

北京元六 DA001 排口废气系统采用除油预处理、固定床活性炭吸附及催化燃烧脱附工艺。设备布置于屋面,连接多处生产排风,配套检修平台、风管和控制系统。

  • 项目现场实拍
应用工序
DA001 排口对应生产废气收集治理
工艺路线
含油支路预处理+固定床活性炭吸附+催化燃烧脱附
工程范围
方案设计、设备制造、现场安装与系统调试
北京元六催化燃烧,屋顶设备与检修平台斜视

屋面成套设备、检修平台与风管整体布置。

北京元六催化燃烧,屋顶金属设备箱体侧面

配套处理箱体与控制面板侧面。

查看完整工程案例

成套设备与现场系统布置

以下授权实拍分别展示车间内的成套设备、吸附单元与管道,以及两种不同规模的现场系统布置。

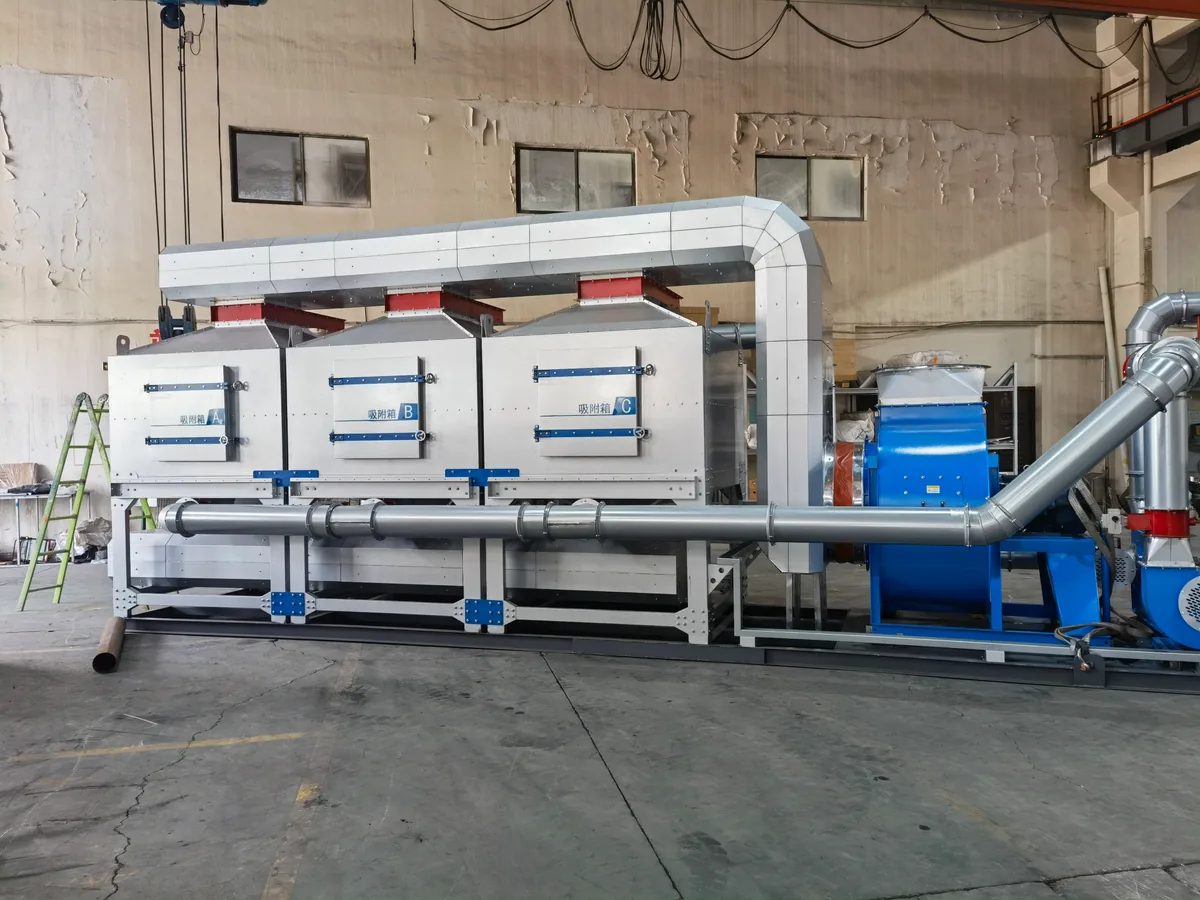

车间内标有吸附箱 A、B、C 的三组箱体及连接风管和蓝色风机
吸附单元与风机管道

车间内的三组吸附箱、连接风管和配套风机实拍。

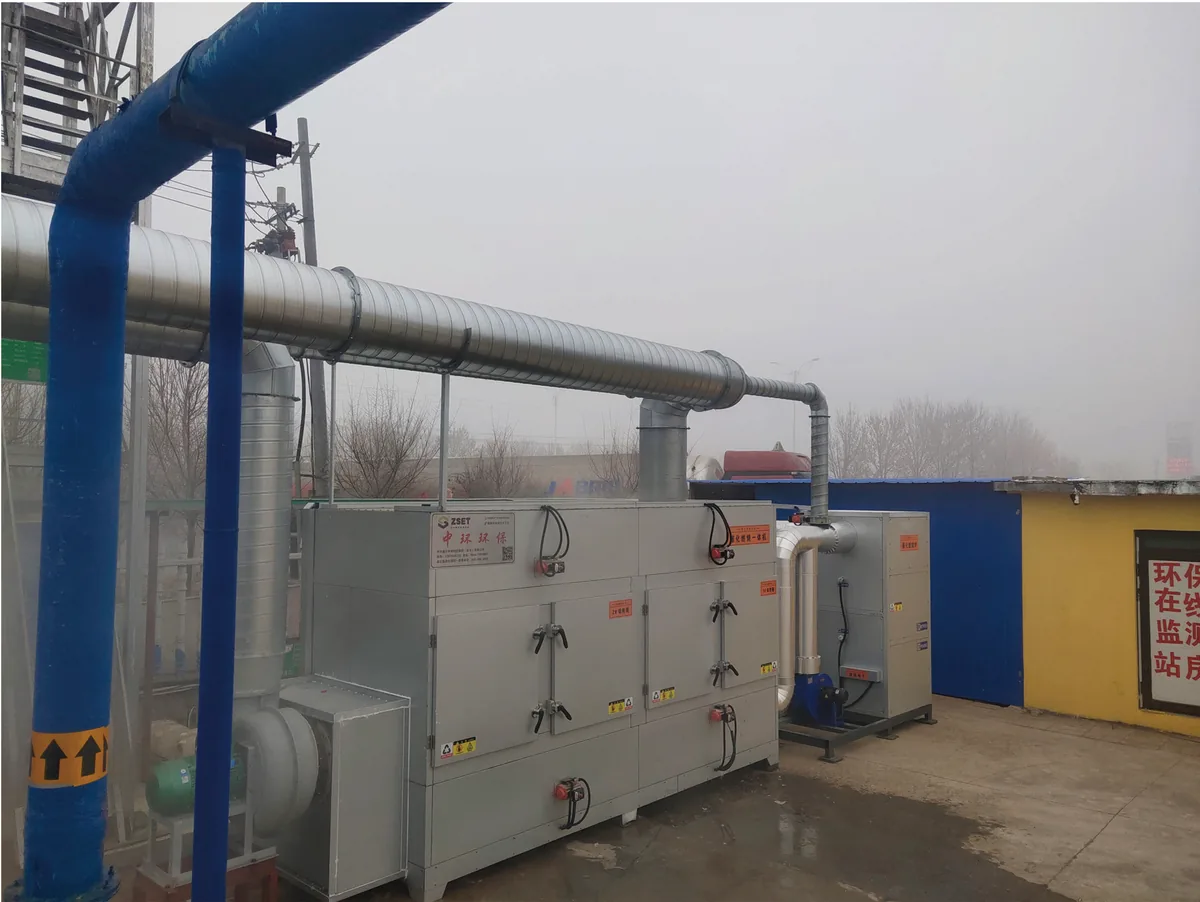

室外安装的催化燃烧一体化设备及架空连接风管
室外一体化布置

吸附、脱附与催化燃烧设备通过风管连接的紧凑型现场布置。

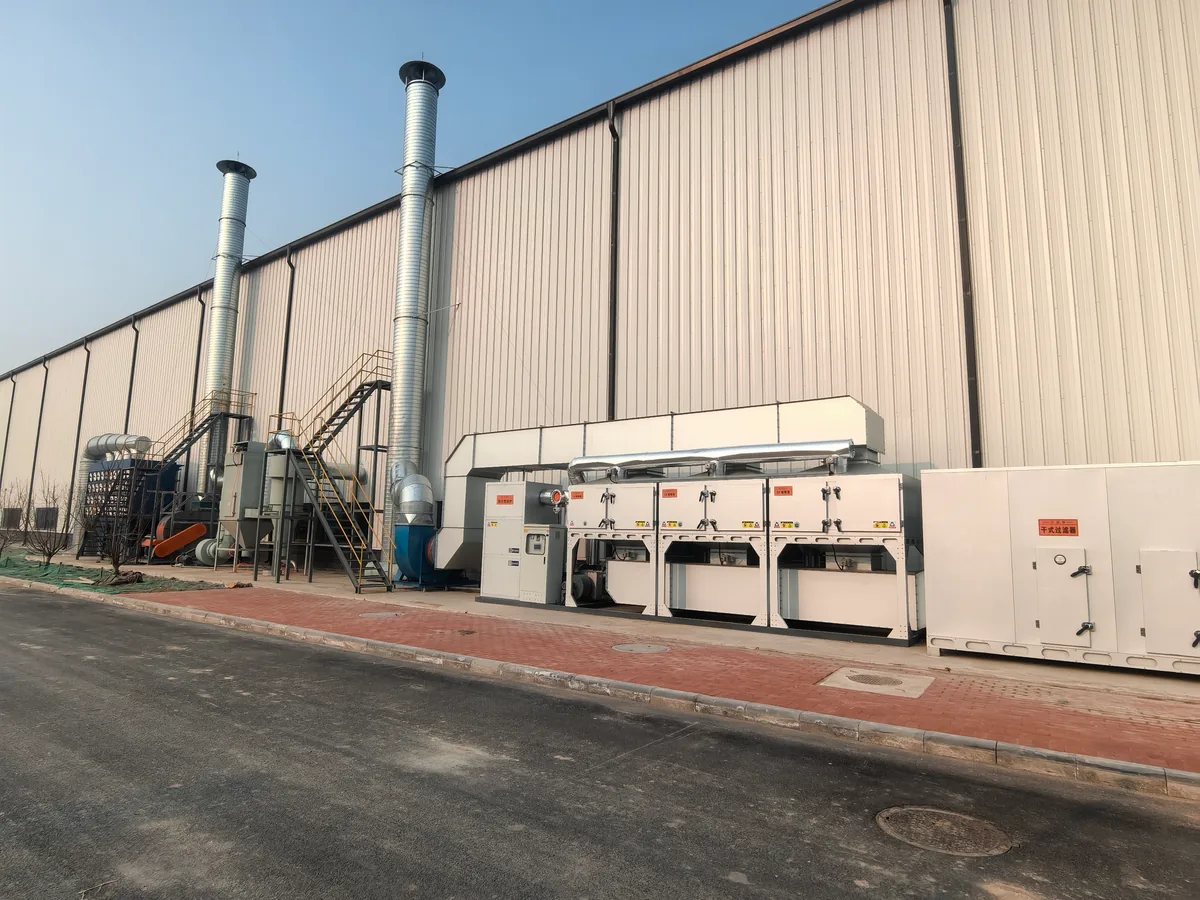

厂房外多组催化燃烧配套设备、过滤单元、平台、风机与两座排气筒
多单元现场系统

多组设备、过滤单元、风机、平台与排气筒的整体布置。

安全与控制要点

催化氧化的安全与稳定运行取决于前端收集、进气洁净度、温度负荷和主机联锁,不能只关注催化剂型号。

入口浓度与异常工况
结合生产波动设置浓度监测、稀释、旁通或停机逻辑,换料清洗等异常排放不得直接套用正常工况。
床层温度与超温保护
监测催化床前后及关键换热位置温度,通过补热调节、报警和联锁避免欠温、局部过热或热失控。
压差与前处理维护
记录过滤段和催化床压差,及时处理漆雾、粉尘、油雾或凝结物造成的堵塞与覆盖风险。
风机阀门联锁
生产设备、主风机、脱附风机、阀门和加热单元按工艺建立启停顺序及故障状态处理。

运行费用如何评估

运行费用主要来自风机用电、启动预热、低负荷补热,以及滤材和催化剂维护。采用吸附脱附组合时,还需计入再生热源、脱附风机和切换设备的消耗。比较方案时,使用相同的生产时长和污染物负荷,分别核算正常生产、启停与待机。

催化剂检查和更换结合组分、前处理效果、运行温度、压差及性能记录安排。将过滤维护与催化床维护一起计划,有助于减少前端夹带物持续进入主机造成的影响。

CO、RCO 与 RTO 的采购比较

设备投资应同时包含主机、前处理、浓缩单元(如采用)、风机管道、监测控制和现场安装调试。明确这些配置与工作范围后,再比较设备报价和运行费用,详细差异见 CO、RCO 与 RTO 选型比较。

催化剂更换,为什么要连同前处理一起看

漆雾、颗粒和可能影响催化剂活性的组分,会改变催化床的运行状态。催化剂维护除了查看材料本身,还要检查前处理过滤、气流分布、温度记录和床层压差,避免更换后仍由同一入口问题反复影响设备。

结构设计可提前安排催化模块的取出方向、检修门和搬运通道。设备方案应说明催化剂配置与维护要求;达到何种状态需要检查或更换,应结合材料要求和实际运行记录确定。

常见问题

催化燃烧与 RTO 是同一种设备吗?

不是。催化燃烧依靠催化剂降低适配有机物的反应条件,对废气组分和催化剂相容性更敏感;RTO 通过蓄热体和高温热氧化处理有机废气。两者应按整套系统工况比较。

催化燃烧设备都可以叫 RCO 吗?

不建议。普通换热式催化氧化通常称为 CO;只有同时具备蓄热体和周期切换气路的设备,才宜称为蓄热催化燃烧 RCO。

喷漆废气可以直接进入催化床吗?

不能让漆雾和黏性颗粒直接进入催化床。喷漆废气需要先完成有效的漆雾和颗粒物处理,并核对涂料、稀释剂及烘干排气组分对催化剂的影响。

催化燃烧系统一定要配活性炭吗?

不一定。适合直接处理的气流可评估直接催化氧化;需要先浓缩的低浓度废气,可评估活性炭或分子筛吸附脱附组合。

催化剂多久更换一次?

不能按统一年限确定。应依据组分、前处理效果、运行温度、压差、使用时间和性能检查安排清理或更换。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

GB 20101—2025

涂装有机废气净化装置安全技术要求

发布部门:国家市场监督管理总局、国家标准化管理委员会

适用于涂装有机废气净化装置;其他行业需核对各自适用的标准。
