CO、RCO 和 RTO 有什么区别?

CO、RCO 与 RTO 的区别,主要在于是否使用催化剂、怎样回收热量。结合结构图、比较表和真实工程,了解三类设备及其配套方式。

VOC 废气治理 · 选型比较

先看结论

判断 CO、RCO 和 RTO,主要看催化剂与热量回收结构。CO、RCO 依靠催化剂进行氧化;RTO 在高温燃烧室内完成热氧化。常见换热式 CO 采用换热器,RCO 与 RTO 采用蓄热体及切换气路回收热量。

CO · 催化氧化

催化床承担反应;常见换热式配置气—气换热器。

RCO · 蓄热催化氧化

同时配置催化床与蓄热结构,并组织周期切换。

RTO · 蓄热式热氧化

燃烧室承担热氧化,蓄热床回收热量,不依赖催化剂。

三类设备的核心差异

比较项目 CO 催化氧化 RCO 蓄热催化氧化 RTO 蓄热式热氧化
反应方式 依靠催化剂氧化适配的 VOCs 依靠催化剂氧化适配的 VOCs 高温热氧化,不依赖催化剂
热量回收 常见换热式采用气—气换热器 蓄热体配合周期切换气路 多室或分区蓄热体配合切换气路
核心组成 换热器、加热段、催化床 蓄热室、催化床、切换阀组 燃烧室、蓄热床、阀组或分配器
反应条件 按催化剂与实际废气确定 按催化剂、床层和实际废气确定 按废气条件确定燃烧温度与停留时间
选型关注点 催化剂相容性、前处理与换热 催化剂相容性、切换吹扫、密封与压降 进气条件、热回收、温度与浓度联锁

三种路线均需核对废气组分、入口负荷和安全控制。表中的 CO 按常见换热式催化氧化说明;实际方案仍应以流程图、设备清单与运行条件为准。

把三种结构放在一起看

以下为简化气流示意,突出反应单元和热回收方式。辅助加热、风机、预处理与控制按项目配套;RCO、RTO 以一个运行阶段说明,实际气路会周期切换。

CO

换热器+催化床

  1. 适配的有机废气
  2. 换热预热+必要补热
  3. 催化床 · 氧化反应
  4. 经换热器向进气放热
  5. 处理后气体排出

进气与处理后气体通过换热器传热;本图按常见换热式 CO 说明。

RCO

蓄热体+催化床+切换气路

  1. 适配的有机废气
  2. 蓄热床 A · 进气预热
  3. 催化床 · 氧化反应
  4. 蓄热床 B · 回收热量
  5. 处理后气体排出

换向后,床层交替承担预热和蓄热;催化床、吹扫及切换形式按实际结构确定。

RTO

蓄热体+燃烧室+切换气路

  1. 适配的有机废气
  2. 蓄热床 A · 进气预热
  3. 燃烧室 · 高温热氧化
  4. 蓄热床 B · 回收热量
  5. 处理后气体排出

通过床层或分区切换组织蓄热循环;三床或旋转结构还有相应的吹扫与配气设计。

CO 催化氧化适合什么工况

催化燃烧设备的前提是废气组分与催化剂相容,且粉尘、漆雾、油雾、焦油、凝结物等能够在前端稳定控制。适配气流经换热和必要补热达到催化剂的反应条件,再通过催化床完成氧化。

它可以直接处理条件合适的废气,也可以承接活性炭、分子筛等吸附系统的脱附浓缩气。若采用吸附脱附组合,应把吸附材料、再生温度、脱附浓度和后端催化主机按同一运行周期设计。

RCO 的蓄热结构与切换气路

蓄热催化燃烧 RCO在催化反应之外,还应通过蓄热体和周期切换气路回收热量。待处理废气先穿过已蓄热的床层升温,再进入催化反应区;净化后的较高温气体把热量释放给另一组蓄热体,之后系统切换进出气方向。

因此,一套真正的 RCO 方案应能说明蓄热室数量、催化床布置、切换阀、吹扫、温度与压差监测以及异常保护。若设备清单只有吸附箱、脱附风机、换热器和催化炉,而没有蓄热结构与切换气路,更准确的表述通常是“吸附脱附+催化氧化”。

RTO 与催化路线的根本区别

RTO不依赖催化剂,而是在设计的燃烧温度和停留时间下完成热氧化,再利用蓄热体回收热量。其优势与代价都来自高温热氧化:能够避免催化剂中毒这一类问题,但仍必须控制易聚合、易沉积、腐蚀性和可能形成二次污染的组分,也要核对爆炸极限和异常浓度。

RTO 可以采用三床式或旋转式结构,两者的区别可继续查看三床式 RTO 和旋转式 RTO 怎么选。

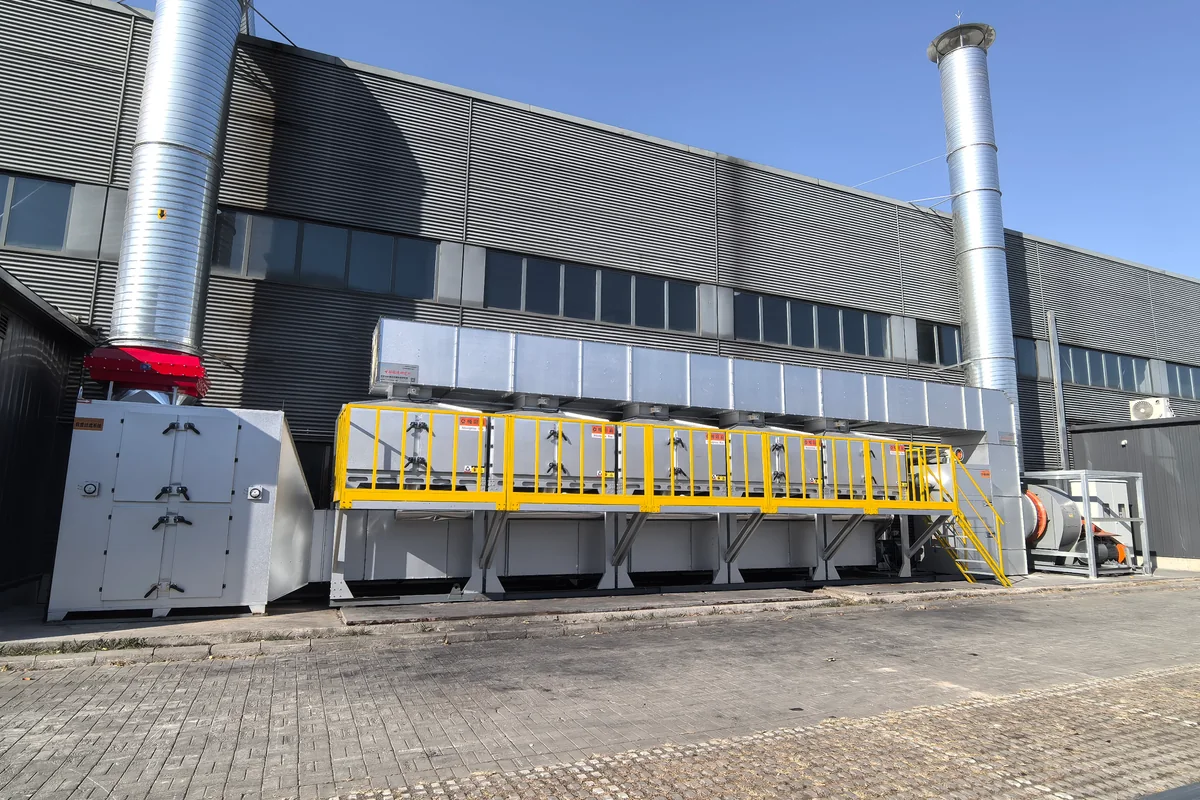

从实际工程看设备怎样组合

处理主机是系统中的一个环节。把前端收集、吸附或浓缩与后端氧化分开看,才能理解完整配置。

选型先回答六个问题

  1. 废气中有哪些 VOCs,是否含硫、卤、硅、磷、重金属或易聚合组分?
  2. 正常、峰值和最低风量及浓度分别是多少,生产是否连续?
  3. 是否夹带粉尘、漆雾、油雾、焦油、黏性物或凝结物?
  4. 催化剂供应资料能否覆盖实际组分、负荷和温度窗口?
  5. 现场能否布置前处理、主机、风机管网、燃气、电控、平台和检修通道?
  6. 不同方案在启动、稳定生产、低负荷和维护状态下的全周期费用如何?

如果这些信息尚不完整,可先按RTO 方案和报价资料清单整理物料、检测、生产和现场资料。资料越接近实际工况,CO、RCO 和 RTO 的比较才越有意义。

常见问题

RCO 的反应温度一定比 RTO 低吗?

催化剂能够降低适配有机物发生氧化反应所需的温度,但实际温度窗口由催化剂类型、废气组分、浓度、空速和安全条件决定。采购时应看催化剂技术资料和工况匹配,不能把某一个宣传温度用于所有项目。

低浓度、大风量废气应选哪一种?

不能只看“低浓度、大风量”。组分适合吸附、温湿度和洁净度满足入口条件时,可以比较沸石转轮或其他吸附浓缩加后端 CO、RCO 或 RTO;不适合吸附时,需要重新评估收集、减风增浓或其他工艺路线。

采购报价怎样避免名称混淆?

让供应方案逐项列出前处理、吸附或浓缩单元、换热器、蓄热体、催化床、燃烧或加热、切换阀、风机管网、控制联锁和排气设施,并要求流程图与供货清单一致。这样比较的是实际系统,而不是三个简称。

本文用于比较工业有机废气治理路线。CO 按常见换热式催化氧化说明;具体配置与反应条件应结合流程图、催化剂资料及实际废气确定,项目排放与验收要求另按适用依据核对。
