汽车及零部件涂装与废气治理

围绕车身、车架及零部件生产,配套喷漆房、涂装线、喷涂烘干废气治理和焊烟除尘系统,提供设计、制造、安装与调试。

先确定需要建设涂装线、处理喷涂废气,还是完善焊接工位收集,再按生产需求查看设备。

涂装设备与整线

了解配套方式

新建涂装线或改造喷涂工位,衔接工件输送、喷涂与烘干。

喷涂与烘干废气

了解配套方式

分清漆雾和有机废气,按各排风点条件选择预处理与净化设备。

焊烟与打磨粉尘

了解配套方式

围绕机器人焊接、固定工位和打磨作业,先安排源头收集。

本行业工程案例

来金天津基地案例对应汽车零部件机器人焊接环节,可参考工位罩口和集中收集的组织方式;涂装废气方案仍需按自身工况设计。

沈阳来金天津基地室外集中除尘主机与排气筒

机器人焊接工作站烟尘收集

沈阳来金天津基地22台焊接工作站烟尘治理工程

  • 完工验收记录
  • 项目现场实拍

沈阳来金天津生产基地22台机器人焊接工作站,通过顶部吸风罩与车间管网接入室外集中除尘系统。中环盛达承担设计、制造、安装与调试,项目于2020年12月完工并通过验收。

项目规模
天津生产基地22台焊接工作站
工程范围
焊接烟尘收集净化系统设计、制造、安装、调试
完成情况
2020年12月完工并通过验收
查看现场照片与完整案例

设备怎样组成一套系统?

涂装整线、喷涂废气和焊接收集分开规划,再统一协调物流、管道与生产控制。

涂装设备与整线

  1. 前处理

    按基材和涂层要求选择处理工艺。

  2. 喷涂与流平

    安排作业空间、送排风和漆雾收集。

  3. 烘干固化

    衔接工件节拍、加热与排风。

  4. 输送与联动

    贯穿各工序,协调设备启停与故障保护。

前处理、喷涂和烘干的组合随工艺变化;输送贯穿生产流程,方案需一起核对工件进出、混线方式和检修空间。

喷涂与烘干废气

  1. 分工序收集

    分别核对喷涂、流平和烘干排风。

  2. 适配预处理

    控制漆雾、颗粒物及凝结物夹带。

  3. 浓缩或直接处理

    按风量、浓度与进入条件比较路线。

  4. 后端净化与排放

    配套氧化、风机、排气及监测控制。

这是一种配套关系示意,并非所有项目都需要转轮。进入条件和生产制度适配时,可比较 RTO 或催化燃烧直接处理路线;不能只按行业名称或总风量套用配置。

焊烟与打磨粉尘

  1. 工位捕集

    罩口、吸气臂或工作台对应产尘位置。

  2. 管网组织

    核对同时作业、支路分配与主管走向。

  3. 过滤除尘

    按烟尘性质选择主机及清灰方式。

  4. 风机与控制

    协调系统阻力、启停及生产接口。

焊烟与打磨粉尘按各自材料和工况设计,不默认并入喷涂废气管网;收集效果还与横向气流、罩口位置和工位变化有关。

工件、房体与厂房的配套关系

封闭式汽车喷漆房内的绿色车身壳体、输送装置和地面格栅
汽车车身壳体与喷漆房输送接口实拍。

从工件和输送方式确定作业空间

车身、车架与小型零件对喷涂空间和物流组织的要求不同。先确认典型工件和产能,再安排房体、工位及输送接口。

  • 核对工件外形、进出方向、夹具和操作空间。
  • 按喷涂方式与节拍安排送排风、流平和烘干环节。
  • 新建整线与单工位改造分别明确现有设备的利用范围。

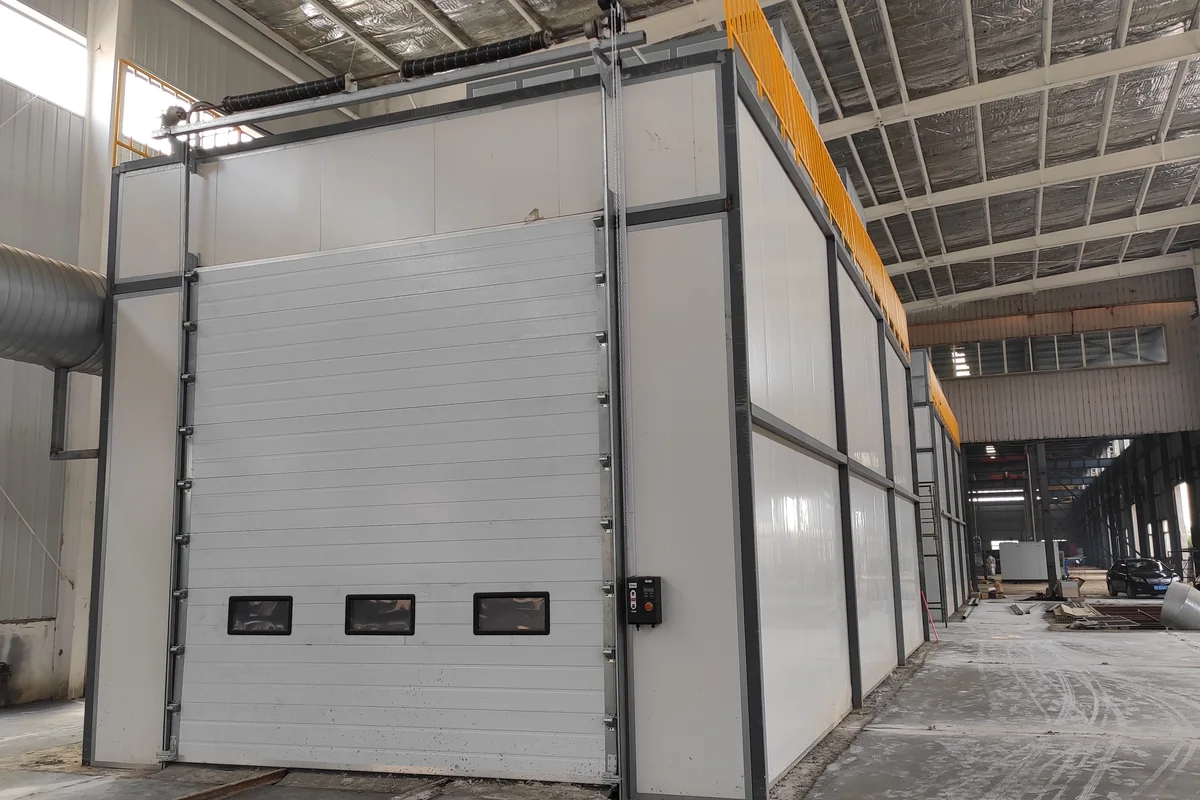

工业厂房内大型封闭式喷漆房的提升门、房体和外接风管
大型封闭喷漆房、提升门与外接风管实拍。

房体、风管和厂房一起布置

喷漆房不是孤立的箱体。房门、风管、检修通道与后端治理设备的位置,会直接影响日常作业和安装实施。

  • 结合厂房净高、门洞和通道确定设备落位。
  • 区分喷涂和烘干排风条件,核对接口与管网平衡。
  • 为滤材更换、风机维护及设备检修保留可达空间。
进一步了解工序、选型与配套设备

相关行业工程经验

中环盛达具有汽车制造涂装废气与沸石转轮系统工程经验。行业方案从生产工序和排风组织出发,把涂装设备、废气收集、预处理、浓缩或氧化设备以及现场安装调试作为一套系统衔接。

在汽车零部件焊接环节,可查看沈阳来金天津基地 22 台焊接工作站烟尘治理工程。该项目展示机器人焊接工位上方吸风罩与集中收集系统的组织方式,中环盛达承担设计、制造、安装与调试,并已完成验收。

生产工序与污染来源

汽车车身、车架和零部件的涂装路线会随工件材质、涂料体系、表面质量和产能节拍变化。喷涂工位首先需要稳定组织送排风并控制过喷漆雾;流平、闪干和烘干排风还要结合温度、风量与 VOCs 浓度单独核对。零部件生产中的焊接和打磨烟尘则应从工位捕集方式开始规划。

涂装线和废气设备怎样衔接

喷涂、输送与烘干

工业涂装生产线需要按工件、节拍和厂房物流组织涂装前处理、喷涂、流平、烘干及输送;单独建设或改造喷涂工位时,可进一步查看工业喷漆房的送排风、漆雾处理和设备接口。

沸石转轮与后端氧化

大风量、低浓度且排放规律相对稳定的涂装废气,可评估由沸石转轮完成吸附浓缩,再由三床式 RTO或适配的催化氧化设备处理浓缩气。工艺选择取决于 VOCs 组分、风量浓度变化、温湿度、漆雾预处理和运行制度,不按行业名称固定套用。

焊接与打磨粉尘

焊接烟尘和打磨粉尘优先在产生位置进行捕集。固定或机器人焊接工位可评估集气罩、吸气臂与集中管网,具体可查看焊烟除尘系统和工业滤筒除尘器。

安全联锁与现场条件
  • 喷涂及烘干废气的可燃蒸气浓度、异常排放与生产启停需要纳入监测和联锁
  • 喷漆房、热源、输送、风机和末端治理设备之间需要建立启停及故障保护逻辑
  • 焊接火花与具有可燃风险的金属粉尘需要按材料和工况进行专项设计

选型与改造常见问题

新建涂装线与现有喷漆房改造,先看什么?

新建项目先确定工件、涂层工艺、产能和输送方式;改造项目先梳理现有房体、送排风、热源、控制和后端设备,明确哪些可以保留、哪些需要补充。两类项目都要把生产设备与环保设备的接口一起安排。

喷涂、流平和烘干废气可以直接合在一起处理吗?

需要先分别核对各排风点的组分、温湿度、风量和浓度变化,再判断是否合并以及怎样预处理。喷涂排风还涉及漆雾控制,不能只把各支路风量相加就确定末端设备。

汽车涂装废气一定要用沸石转轮+RTO 吗?

不一定。大风量、低浓度废气可评估浓缩后氧化;进入条件适配时,也可比较 RTO 或催化燃烧直接处理。选择还与涂料组分、生产连续性、预处理和运行负荷有关,不能从行业名称直接确定设备。

机器人焊接工位多,怎样安排集中收集?

先按焊接区域、夹具、上件和维护空间确定捕集位置,再结合同时作业工位、支路分配和管路阻力选择集中系统。来金天津基地的22台焊接工作站工程可用于了解罩口与主管的布置方式,其他车间仍应按自身布局设计。
