工程案例

通过真实项目资料,了解治理工艺、设备与系统布置及中环盛达承担的工程范围。

代表性工程案例

公开工程案例
13 个
含完工验收
3 个
含第三方检测
1 个
山东虎彩,屋顶处理设备与钟楼正面
屋面治理设备与排气设施全景,车间收集管路汇入屋面设备区。

印刷与包装

山东虎彩数字印刷工厂VOCs收集治理工程

  • 完工验收记录
  • 第三方检测报告
  • 项目现场实拍

山东虎彩数字印刷工厂1—5楼印刷车间VOCs收集治理项目,覆盖多类印刷与印后设备、调墨房和危废处置间。2—5楼系统设计处理量70000 m³/h,工程验收合格,并有第三方废气检测记录。

应用工序
平张印刷、UV印刷、数码印刷、烫金及印后设备废气收集
治理工艺
设备与区域废气收集+分层支管与集中主管+袋式过滤+活性炭吸附+低温催化氧化+屋面排放
工程范围
废气系统方案设计、设备制造与系统集成、施工安装、调试与验收
完成情况
2023年12月14日工程验收合格
查看完整工程案例
沈阳来金天津基地室外集中除尘主机与排气筒
室外集中除尘主机、风机、连接风管与排气筒,构成22台焊接工作站收集系统的后端设备区。

汽车零部件制造

沈阳来金天津基地22台焊接工作站烟尘治理工程

  • 完工验收记录
  • 项目现场实拍

沈阳来金天津生产基地22台机器人焊接工作站,通过顶部吸风罩与车间管网接入室外集中除尘系统。中环盛达承担设计、制造、安装与调试,项目于2020年12月完工并通过验收。

应用工序
机器人焊接工作站烟尘收集
治理工艺
工作站上方吸风罩+支管与集中风管+室外集中除尘主机+风机与排气筒
工程范围
焊接烟尘收集净化系统设计、制造、安装、调试
完成情况
2020年12月完工并通过验收
查看完整工程案例

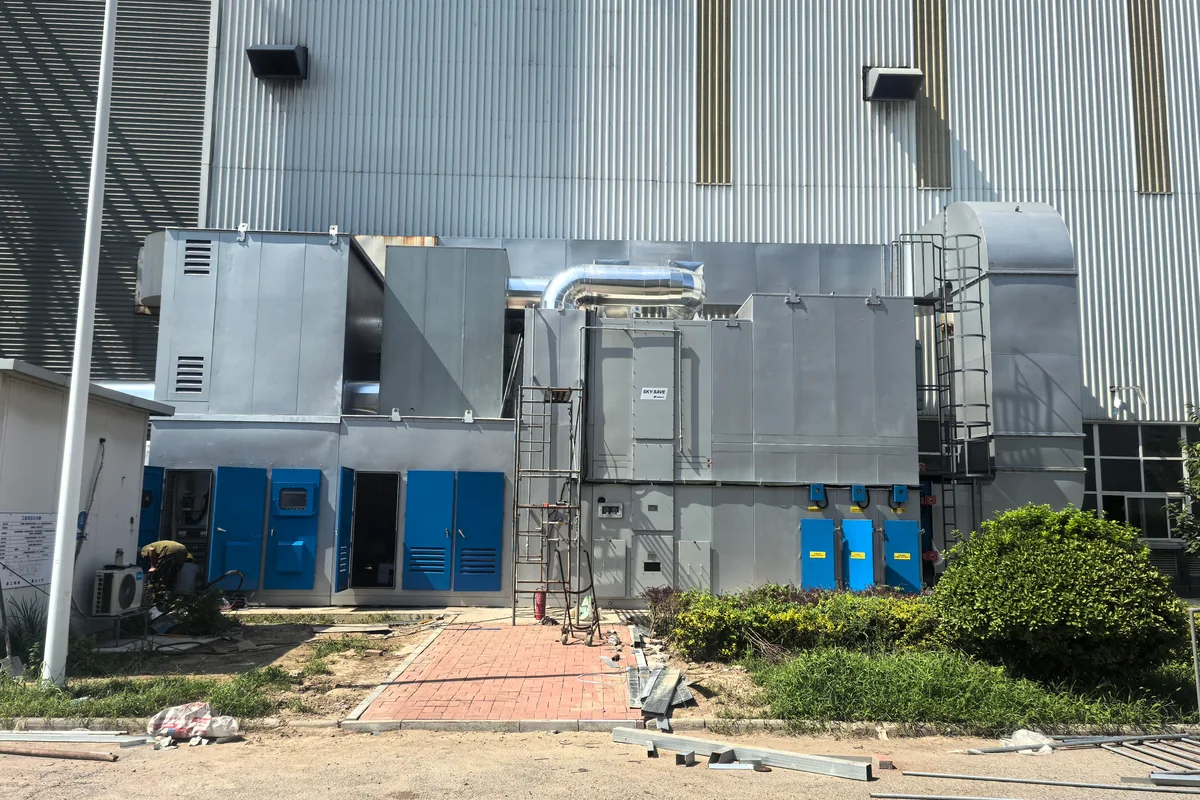

一重集团天津重工,沸石转轮设备正面全景,01
成套沸石转轮与催化氧化设备沿喷漆厂房外侧布置。

重型装备与金属结构制造

天津重工喷漆房 VOCs 治理设施升级改造工程

  • 项目现场实拍

中环盛达为一重集团天津重工有限公司实施喷漆房 VOCs 治理设施升级改造,承担系统设计、设备制造、原治理设施拆除、新系统安装调试及配套施工,并配合在线监测设备联网验收。

应用工序
金属结构厂喷漆房
治理工艺
前端过滤+沸石转轮+CO 催化氧化
工程范围
系统方案设计、设备制造、原治理设施拆除、沸石转轮+CO 系统安装调试、基础及配套线路施工、在线监测设备联网验收配合
完成情况
项目公示工期为 2024 年 6 月 21 日至 8 月 31 日;本页照片记录施工调试阶段
查看完整工程案例

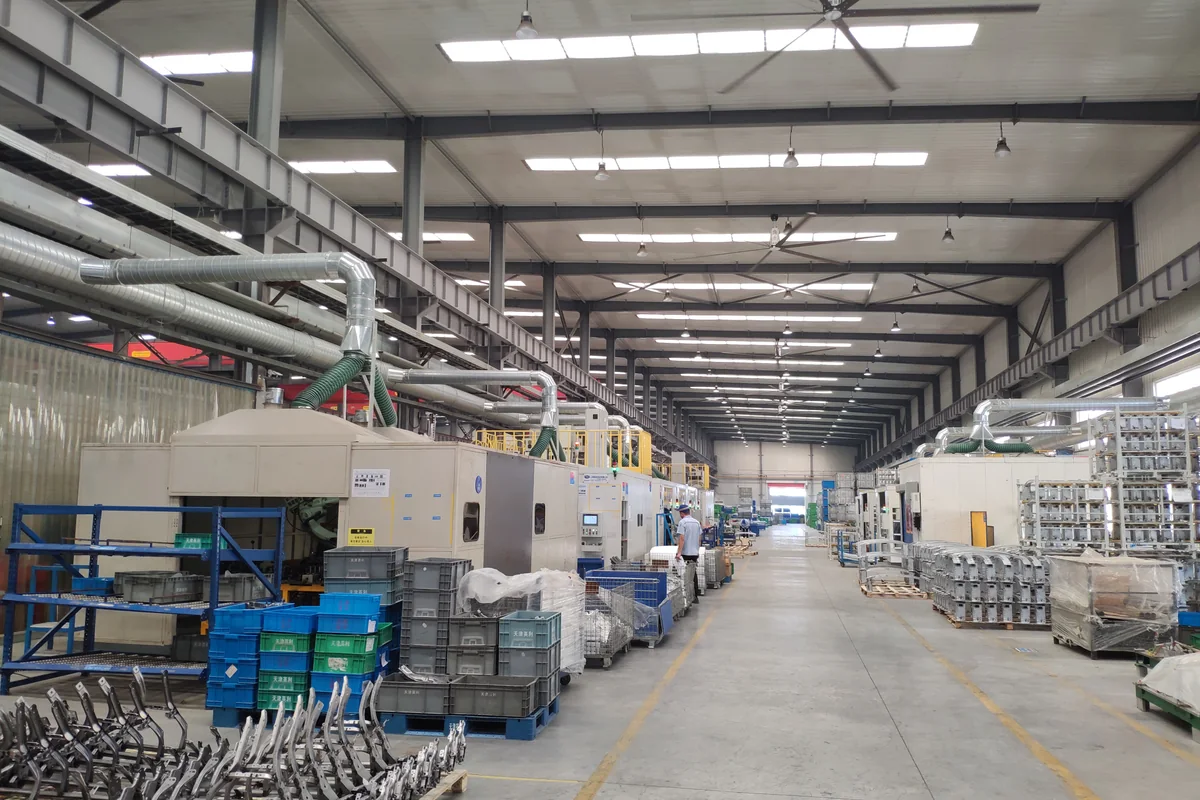

天津英利车间生产设备围护与上方集中收集风管
车间生产设备沿通道布置,上方多支路汇入集中管网;该照片记录项目中的注塑、烤炉设备收集区域。

汽车零部件与模具制造

天津英利车间焊烟及工艺废气收集工程

  • 完工验收记录
  • 项目现场实拍

天津英利模具制造有限公司弧焊工作站焊烟治理及注塑、烤炉废气净化项目。弧焊部分按15套工位、60000 m³/h设计,中环盛达承担设计、制造、安装与调试,项目于2018年8月完工并通过验收。

应用工序
弧焊工作站、注塑与烤炉工序废气收集
治理工艺
工位顶部吸口+支管与集中风管+室外集中处理主机+排气管道
工程范围
焊烟与工艺废气收集净化系统设计、制造、安装、调试
完成情况
2018年8月完工并通过验收
查看完整工程案例

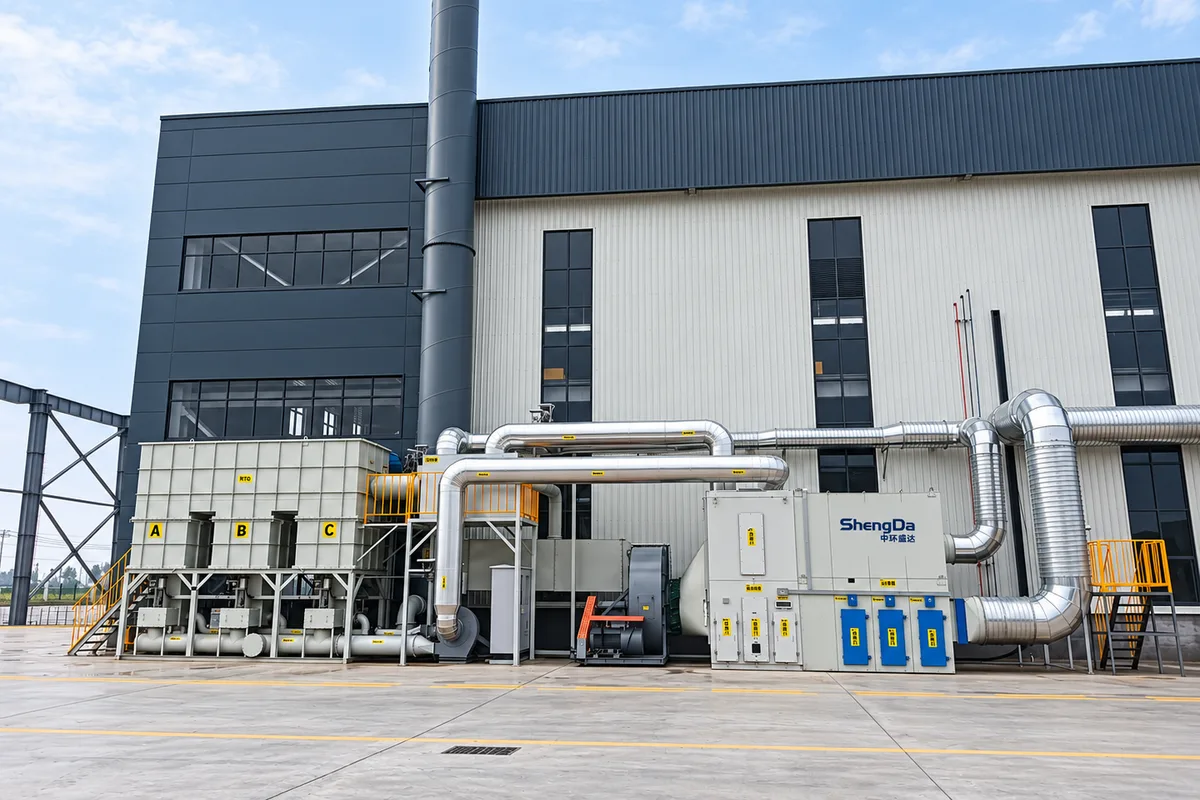

钢结构喷漆厂沸石转轮与 RTO 系统正面全景
项目现场全景,展示 RTO、沸石转轮配套设备与连接管道。

钢结构制造与喷漆

钢结构喷漆厂涂装废气工程

  • 项目现场实拍

该大型钢结构喷漆厂采用沸石转轮+三床式 RTO 治理涂装废气,中环盛达完成方案设计、设备制造、现场安装与系统调试。以下为同一项目现场实拍。

应用工序
钢结构件喷漆作业
治理工艺
沸石转轮+三床式 RTO
工程范围
方案设计、设备制造、现场安装、系统调试
完成情况
已完成设备制造、现场安装与系统调试
查看完整工程案例
轨道车辆喷漆房内部长向通道与两侧黄色作业平台
沿房体长向查看车辆通道、地面格栅、侧面照明及作业平台。

轨道车辆制造与涂装

轨道车辆喷漆房工程

  • 项目现场实拍

围绕长大轨道车辆的喷涂作业,统筹房体、车辆进出通道、侧面作业平台与地面格栅布置。中环盛达承担设计、制造、安装、调试,现场实拍展示房内作业空间与设备布置。

应用工序
轨道车辆喷涂作业
治理工艺
固定喷漆房+房内送排风+作业平台与车辆通道配套
工程范围
设计、制造、安装、调试
查看完整工程案例
首钢京唐危废暂存间固定床分子筛与催化氧化成套设备正面
成套设备正面,展示箱体、阀组及厂房外布置。

钢铁行业配套环保

首钢京唐危废暂存间 VOCs 治理工程

  • 项目现场实拍

为首钢京唐循环经济中心危废暂存间配套有机废气治理系统,采用固定床分子筛吸附与催化氧化组合工艺,连接库房收集、室外处理及排气设施。

应用工序
危废暂存间有机废气收集与处理
治理工艺
干式过滤+固定床分子筛吸附+CO 催化氧化
工程范围
方案设计、设备制造、运输、现场安装、系统调试与操作培训
查看完整工程案例
浙江上峰,厂房外处理设备及管道斜侧面
厂房外吸附设备与管道斜侧面,可见设备区和操作空间。

印刷与包装

浙江上峰包装印刷废气收集与吸附治理工程

  • 项目现场实拍

为浙江上峰包装配置两套二级活性炭吸附系统,分别衔接机台有组织排风与车间换风收集,配套管网、变频风机、电控和排气设施。

应用工序
胶印、丝印及车间换风废气收集
治理工艺
分路收集+前置过滤+二级活性炭吸附
工程范围
方案设计、设备制造、现场安装与系统调试
查看完整工程案例
胜利油田,厂房外多套处理设备全景
厂房外多套治理设备、管道和排气设施全景。

钻井液与石油工程配套

胜利油田相关钻井液生产废气与粉尘治理工程

  • 项目现场实拍

项目覆盖钻井液生产中的投料粉尘、反应放空气与干燥尾气,按不同排放点配置布袋除尘、喷淋、活性炭吸附及排气设施,衔接车间设备和室外治理单元。

应用工序
反应釜投料与放空、流化床干燥、研磨及危废暂存
治理工艺
分路收集+除尘或喷淋+对应支路活性炭吸附
工程范围
方案设计、设备制造、现场安装与系统调试
查看完整工程案例
奥利达焊接工程,蓝色除尘设备与排气筒全景
集中除尘设备与厂房、排气设施的整体关系。

金属加工与焊接

天津奥利达焊接车间烟尘收集与集中除尘工程

  • 项目现场实拍

项目围绕焊接工位设置局部吸气罩与吸气臂,支管接入车间顶部主管,再连接厂房外集中除尘设备,展示从作业点收集到室外处理的配套工程。

应用工序
焊接工位烟尘收集
治理工艺
工位收集+支管与主管+集中除尘+排气设施
工程范围
方案设计、设备制造、现场安装与系统调试
查看完整工程案例
唐钢,蓝色除尘设备与双排气筒侧面
集中除尘设备与厂房、排气设施的整体关系。

金属加工与焊接

唐钢焊接车间烟尘收集与集中除尘工程

  • 项目现场实拍

唐钢焊接车间通过工位收集管道与顶部主管连接室外除尘设备。案例展示焊接作业点、管网、除尘主机及排气检修设施的现场布置。

应用工序
焊接工位烟尘收集
治理工艺
工位收集+支管与主管+集中除尘+排气设施
工程范围
方案设计、设备制造、现场安装与系统调试
查看完整工程案例
天津思科普,厂房外处理设备与双排气筒全景
厂房外成套设备与双排气筒全景。

压缩机制造

天津思科普废气吸附与催化燃烧治理工程

  • 项目现场实拍

天津思科普项目将干式过滤、固定床吸附及催化燃烧脱附系统配套设置,设备沿厂房外侧布置,并配置检修平台、连接管道和排气设施。

应用工序
生产废气收集与处理
治理工艺
干式过滤+固定床吸附+催化燃烧脱附
工程范围
方案设计、设备制造、现场安装与系统调试
查看完整工程案例
北京元六催化燃烧,屋顶设备与检修平台斜视
屋面成套设备、检修平台与风管整体布置。

电子制造

北京元六电子生产废气催化燃烧治理工程

  • 项目现场实拍

北京元六 DA001 排口废气系统采用除油预处理、固定床活性炭吸附及催化燃烧脱附工艺。设备布置于屋面,连接多处生产排风,配套检修平台、风管和控制系统。

应用工序
DA001 排口对应生产废气收集治理
治理工艺
含油支路预处理+固定床活性炭吸附+催化燃烧脱附
工程范围
方案设计、设备制造、现场安装与系统调试
查看完整工程案例
