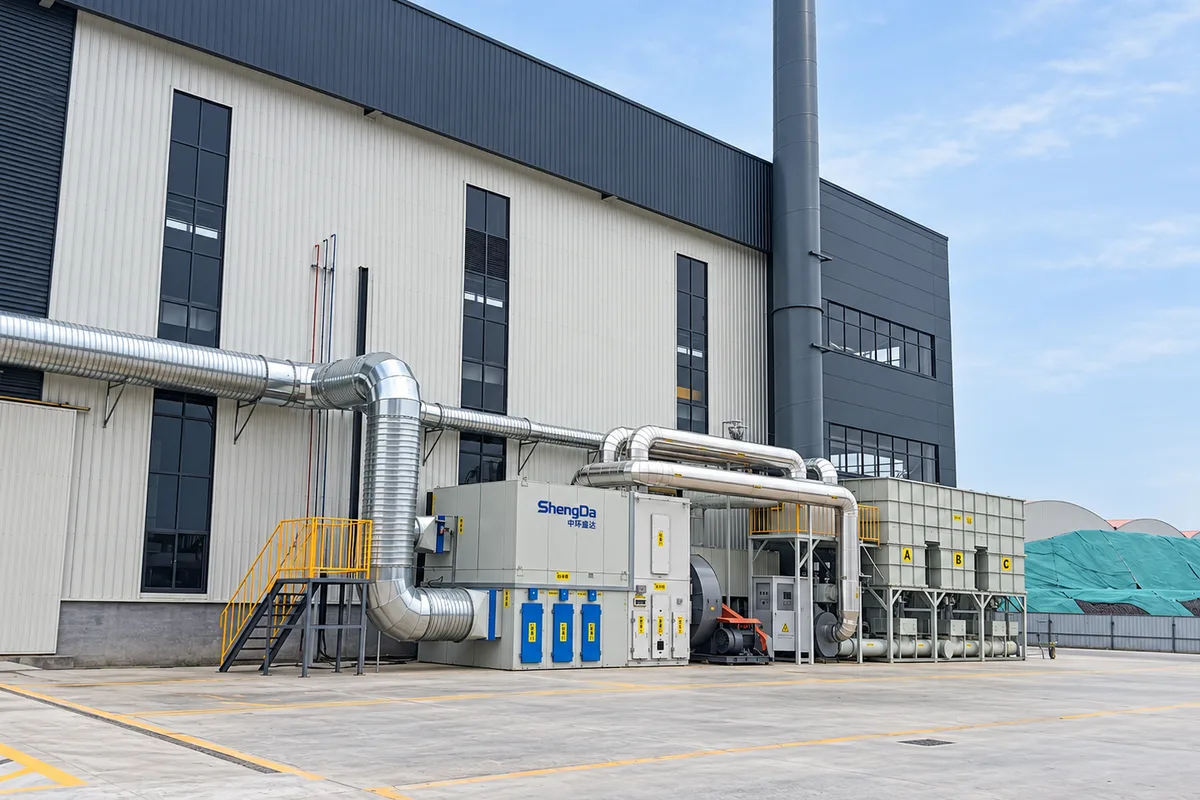

钢结构喷漆厂沸石转轮与 RTO 系统正面全景
项目现场全景,展示 RTO、沸石转轮配套设备与连接管道。

钢结构制造与喷漆 · 工程案例

钢结构喷漆厂 沸石转轮+三床式RTO 涂装废气治理工程

该大型钢结构喷漆厂采用沸石转轮+三床式 RTO 治理涂装废气,中环盛达完成方案设计、设备制造、现场安装与系统调试。以下为同一项目现场实拍。

处理工艺
沸石转轮+三床式 RTO
咨询同类工程

项目介绍

该大型钢结构喷漆厂采用沸石转轮+三床式 RTO 治理涂装废气,中环盛达完成方案设计、设备制造、现场安装与系统调试。以下为同一项目现场实拍。

客户类型
某钢结构喷漆厂
处理工艺
沸石转轮+三床式 RTO
工程范围
方案设计、设备制造、现场安装、系统调试
治理对象
涂装废气

治理需求:钢结构件喷漆产生的废气需要与生产收集、浓缩处理和厂房外设备统一规划,使沸石转轮、RTO及连接管道形成完整的治理系统。

项目需求与处理方案

钢结构件喷漆作业。本项目采用沸石转轮与三床式RTO组合工艺,分别承担涂装废气吸附浓缩与浓缩脱附气热氧化处理。

涂装废气收集与吸附浓缩

沸石转轮承担吸附浓缩

  1. 喷漆废气收集
  2. 前端预处理
  3. 沸石转轮吸附
  4. 主气流排风

前端收集与预处理需要衔接喷漆生产,转轮完成吸附浓缩,脱附气进入后端RTO。

浓缩脱附气热氧化

三床式RTO承担高温氧化

  1. 转轮浓缩脱附气
  2. RTO蓄热预热
  3. 高温氧化
  4. 蓄热回收及排气

以上为组合工艺的功能流程;转轮、RTO、风机及控制系统共同配套,连接管道与维护空间在现场统一安排。

成套设备与现场布置

从不同角度查看厂房外的成套设备与连接管道,了解沸石转轮和RTO系统的整体布置。

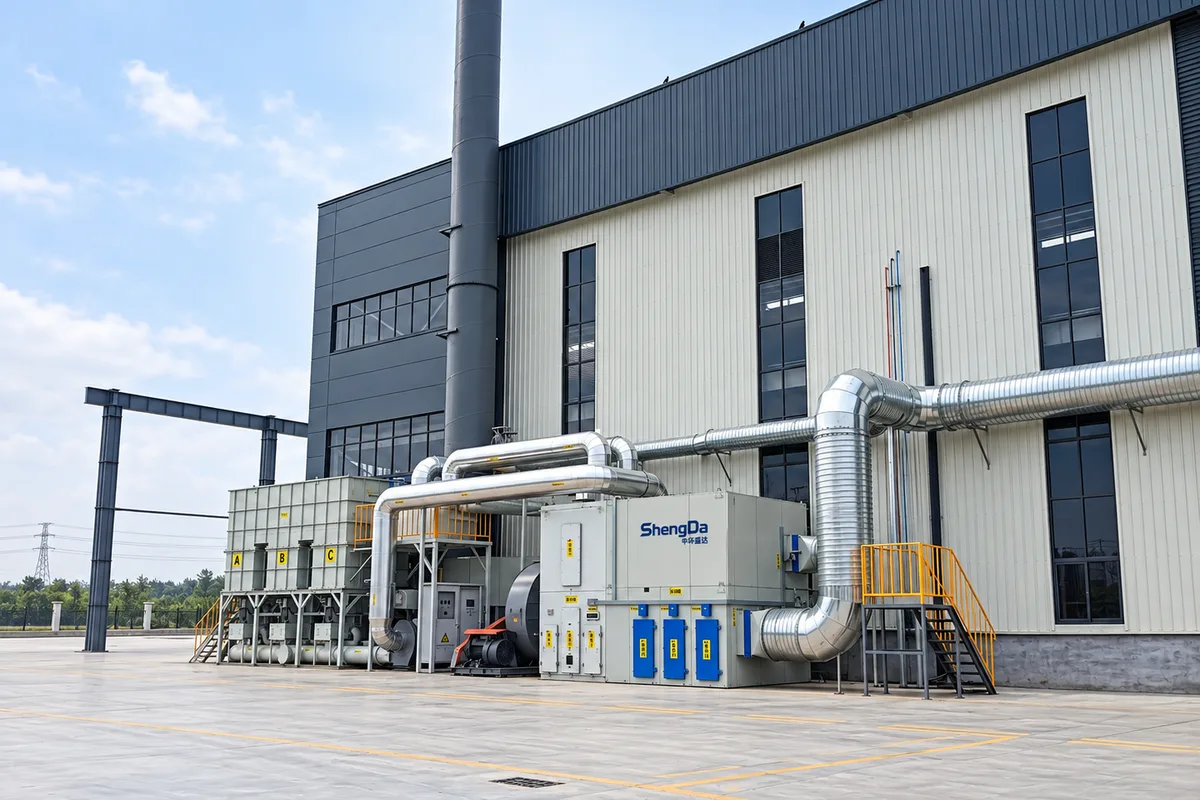

钢结构喷漆厂涂装废气处理系统右侧视角

从右侧查看整套设备与厂房之间的现场布置。

钢结构喷漆厂涂装废气项目设备及连接管道正面实拍

近侧正面实拍,展示设备外观与配套连接。

钢结构件喷漆废气

面向大型钢结构喷漆厂,统筹喷漆生产、废气收集和厂房外设备布置。

浓缩与热氧化组合

沸石转轮完成吸附浓缩,浓缩脱附气进入三床式RTO处理,连接管道与控制共同组成系统。

从制造到现场调试

中环盛达已完成方案设计、设备制造、现场安装与系统调试;实拍展示成套设备及检修空间。

检修平台与设备布置

设备侧面实拍展示箱体、检修楼梯和平台之间的空间关系,便于了解现场维护通道。

钢结构喷漆厂沸石转轮加 RTO 系统另一侧视角

从另一侧查看设备箱体、检修楼梯与平台。

项目背景

本项目服务于一家大型钢结构喷漆厂,治理对象为钢结构件喷漆作业产生的涂装废气。方案需要与喷漆生产、废气收集和厂房外设备布置统筹衔接,不能只考虑单台末端设备。

系统怎样衔接

项目采用沸石转轮+RTO 组合系统:沸石转轮承担大风量涂装废气的吸附浓缩,浓缩脱附气进入三床式 RTO进行高温氧化。设计和实施还需要把前端收集、预处理、风管、风机、设备接口、检修空间与控制联锁作为一套系统组织。

工程实施

中环盛达完成方案设计、设备制造、现场安装与系统调试。项目现场实拍展示了成套设备、连接管道、检修平台及其与厂房的布置关系;图片只做调色与清晰度优化,未改变现场结构。
