沸石转轮+催化燃烧 吸附浓缩与催化氧化组合系统

以沸石转轮吸附浓缩大风量、低浓度有机废气,再由催化氧化单元处理浓缩脱附气,配套预处理、热量回用与系统控制。

常用主处理风量
10,000–500,000 m³/h,按工况选型
工程服务
设计、制造、安装、调试
厂房平台上的沸石转轮与催化燃烧配套设备、检修平台及排气设施
沸石转轮+催化燃烧配套系统的厂房平台布置与排气设施。

沸石转轮+催化燃烧 设备介绍

沸石转轮+催化燃烧组合系统,将前端吸附浓缩与后端催化氧化连接起来,用于组分适配的大风量、低浓度工业有机废气。主处理风经过过滤与转轮吸附,较小风量的再生热风将吸附的有机物带出,形成送往催化氧化单元的浓缩脱附气。脱附气经换热预热后,在催化剂和相应反应条件下进行氧化处理,释放的可用热量再用于预热或再生。系统需要同时匹配主风量、脱附风量、催化炉负荷及前处理条件。中环盛达提供设备设计、制造、安装和调试,将转轮、催化炉、风机管道与生产联锁纳入成套工程。

大风量先浓缩
转轮处理车间主排风,催化炉处理浓缩后的较小风量脱附气,两段设备分别按对应气流选型。
兼顾转轮与催化剂
前处理既保护转轮吸附介质,也要控制可能导致催化剂污染、堵塞或活性下降的夹带物。
热量与控制配合
换热、补热和再生风路共同组织热量利用,前后端运行状态与生产启停保持联动。

沸石转轮+催化燃烧工作原理

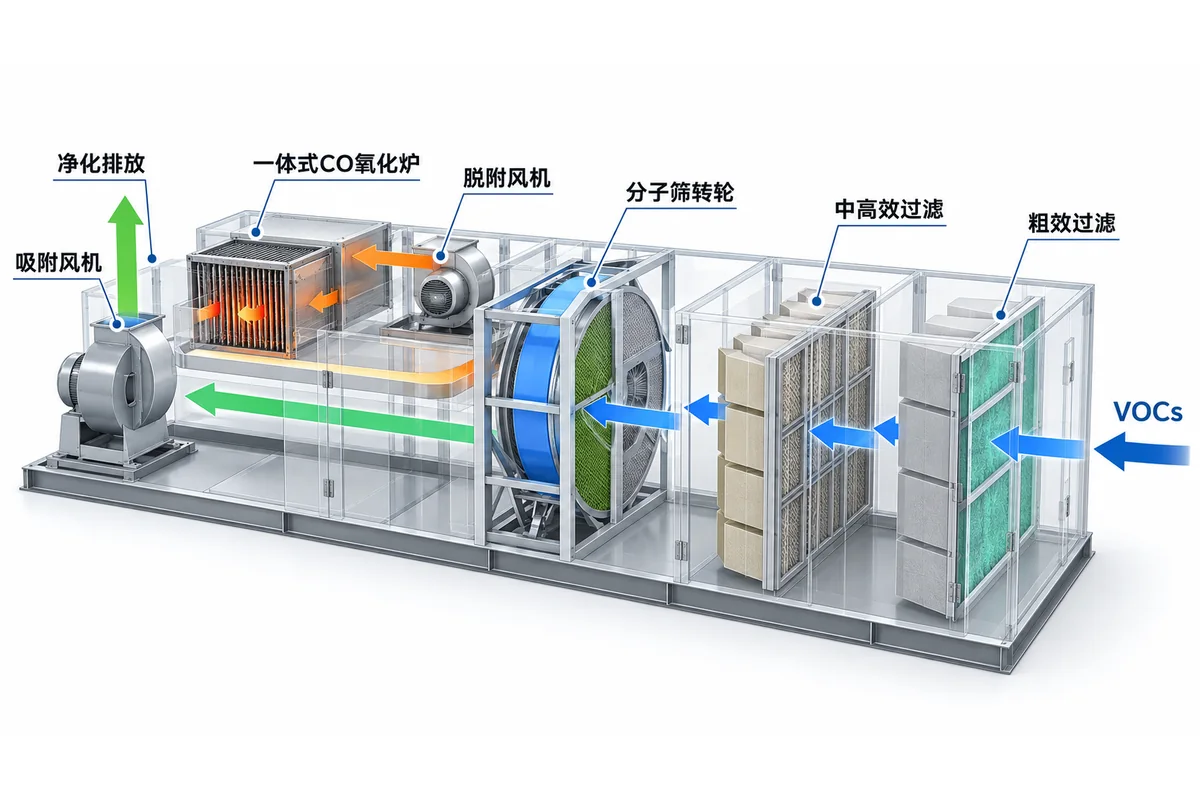

示意图从右向左展示粗效过滤、中高效过滤、分子筛转轮、脱附风机、一体式 CO 氧化炉、吸附风机与净化排放的设备关系;实际项目还需结合收集管网和现场接口深化。

沸石转轮一体机粗效过滤、中高效过滤、分子筛转轮、脱附风机、CO 氧化炉和净化排放原理图
沸石转轮+一体式 CO 氧化炉原理图

蓝色箭头表示含 VOCs 主处理气流,橙色箭头表示脱附浓缩气和加热风路,绿色箭头表示净化排放路径。

两路气流怎样配合

主处理风通过转轮吸附区;再生热风带出浓缩脱附气,送入后端催化氧化单元。

  1. 主风量吸附净化

    收集废气经过预处理,进入转轮吸附区;主处理风与再生风按各自风路组织。

  2. 较小风量脱附浓缩

    再生热风带出已吸附的有机物,冷却区使转轮恢复下一轮吸附所需的状态。

  3. 催化氧化与热量利用

    浓缩脱附气经过预热与催化氧化,可用热量纳入换热和再生,补热需求随运行条件确定。

主要组成、设备布置与运行监测

组合设备照片展示箱体、风管与检修平台的布置,差压仪表照片说明运行监测位置。以下图片分别展示设备与部件;天津重工项目在工程案例区单独介绍。

过滤与前处理
按漆雾、粉尘、油雾及温湿度条件设置前处理,保护后续吸附与催化单元。
沸石转轮
吸附区处理主风量,再生区释放已吸附组分,冷却区为下一个循环创造条件。
催化氧化单元
由催化床、换热与补热等部分组成,接收转轮的浓缩脱附气。
再生与热量接口
组织脱附热风、可用余热和补热,兼顾启动与生产负荷变化。
风机与连接管道
分别安排主处理风和再生风路,结合压力损失、检修及场地布置配置。
运行监测与联锁
结合温度、压差和浓度等监测信息,协调转轮、催化炉与生产设备。

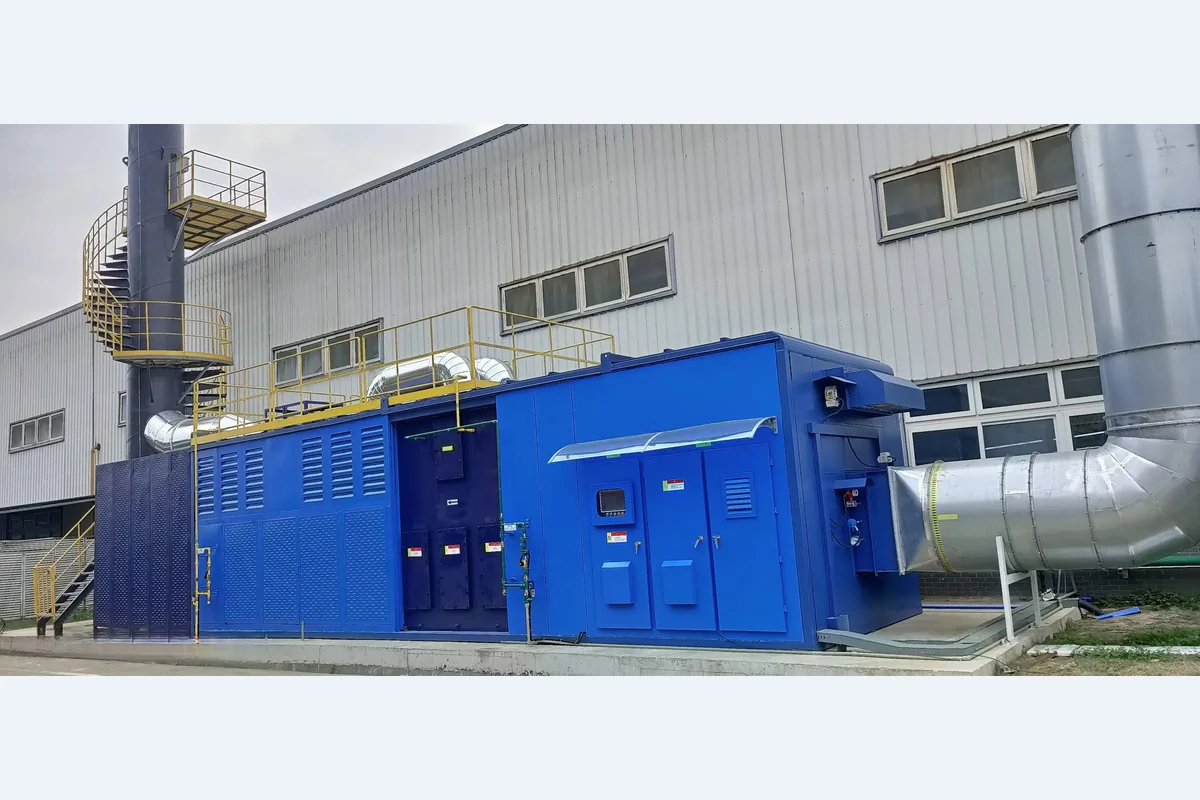

厂房外蓝色沸石转轮催化氧化组合设备、风管、检修平台和排气筒
组合设备现场第二角度

可见设备箱体、进出风管、检修平台和排气设施的空间关系,具体接口和检修距离按场地深化。

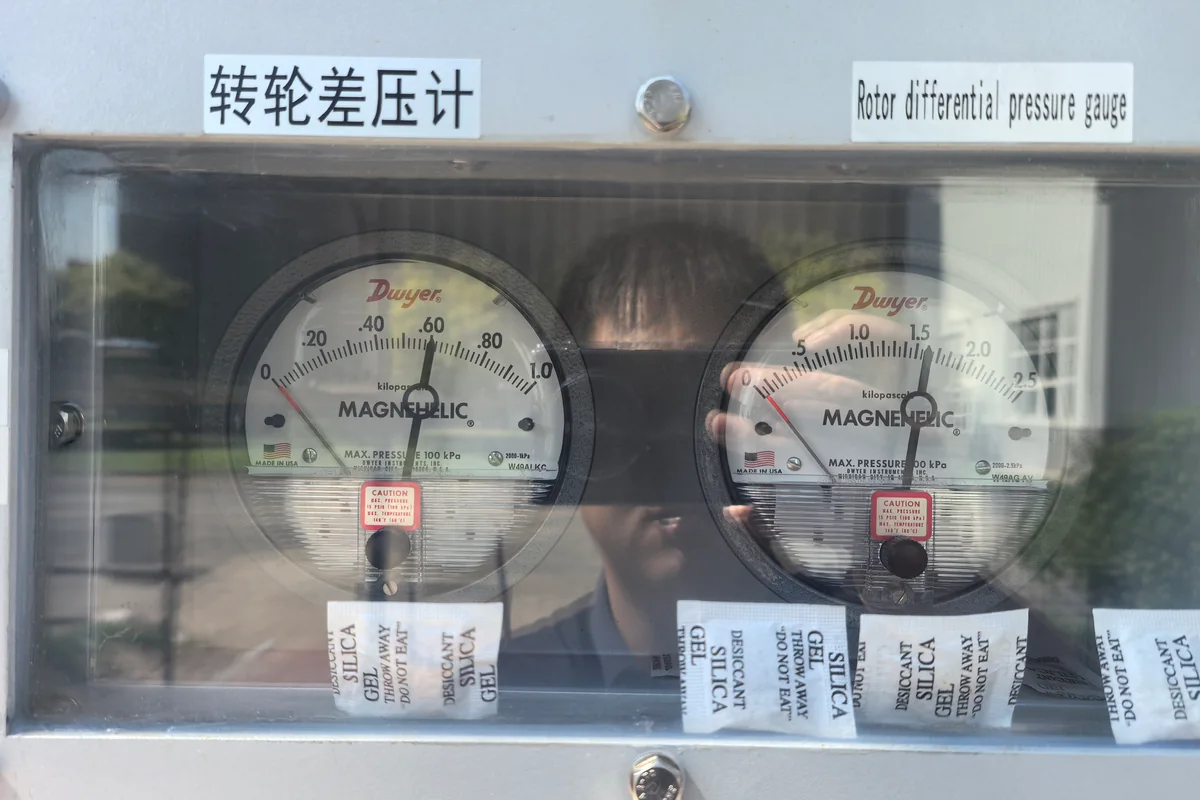

沸石转轮设备上的两只转轮差压计与差压监测标识
转轮差压监测

差压用于辅助判断转轮及风路阻力变化,运行判断还需结合风量、密封、过滤状态和维护记录。

应用场景与适用条件

适用于涂装与烘干、印刷复合、涂布、电子材料等大风量、低浓度、排放相对连续,并且 VOCs 组分与沸石材料及催化剂相容的工况。

适用条件

处理风量与生产节拍
总废气量较大、VOCs 浓度较低,排放连续或生产节拍可预测,直接按全部风量配置氧化设备时负荷较大。
组分与催化剂相容性
VOCs 组分、沸点范围和物料信息明确,并与沸石吸附再生及所选催化剂相容。
夹带物与前处理
前端处理能够控制漆雾、粉尘、油雾、黏性夹带物以及温湿度和凝露风险。
现场与系统联动
现场具备设备区、能源接口、风管与检修空间,可以将转轮、催化炉和生产线进行连续联动。

需要预处理或专项评估的情况

  • 含硫、含卤、含硅、有机磷、重金属等可能造成催化剂中毒或沸石污染的成分,未经相容性评估不能直接采用。
  • 未经有效预处理的漆雾、粉尘、油雾、焦油、黏性物和易聚合物质不应直接进入转轮与催化床。
  • 排放非常间歇、风量浓度剧烈变化或低负荷时间较长时,应与直接催化氧化、RTO 或其他路线比较。
  • 浓缩脱附气接近安全控制边界时,不能单纯提高浓缩倍率,需要重新核算 LEL、安全裕量、稀释和联锁方案。

与沸石转轮+RTO 怎样选择?

两者都先吸附浓缩。采用催化氧化时,重点核对催化剂相容性和活性维护;采用 RTO 时,结合蓄热运行及热量条件比较。将组分、生产制度、能耗与维护要求放在同一方案中判断。

了解沸石转轮+RTO 系统

天津重工喷漆房 VOCs 治理设施升级改造工程

中环盛达为一重集团天津重工有限公司实施喷漆房 VOCs 治理设施升级改造,承担系统设计、设备制造、原治理设施拆除、新系统安装调试及配套施工,并配合在线监测设备联网验收。

  • 项目现场实拍
项目规模
喷漆房 VOCs 治理设施升级改造
应用工序
金属结构厂喷漆房
工艺路线
前端过滤+沸石转轮+CO 催化氧化
工程范围
系统方案设计、设备制造、原治理设施拆除、沸石转轮+CO 系统安装调试、基础及配套线路施工、在线监测设备联网验收配合
完成情况
项目公示工期为 2024 年 6 月 21 日至 8 月 31 日;本页照片记录施工调试阶段

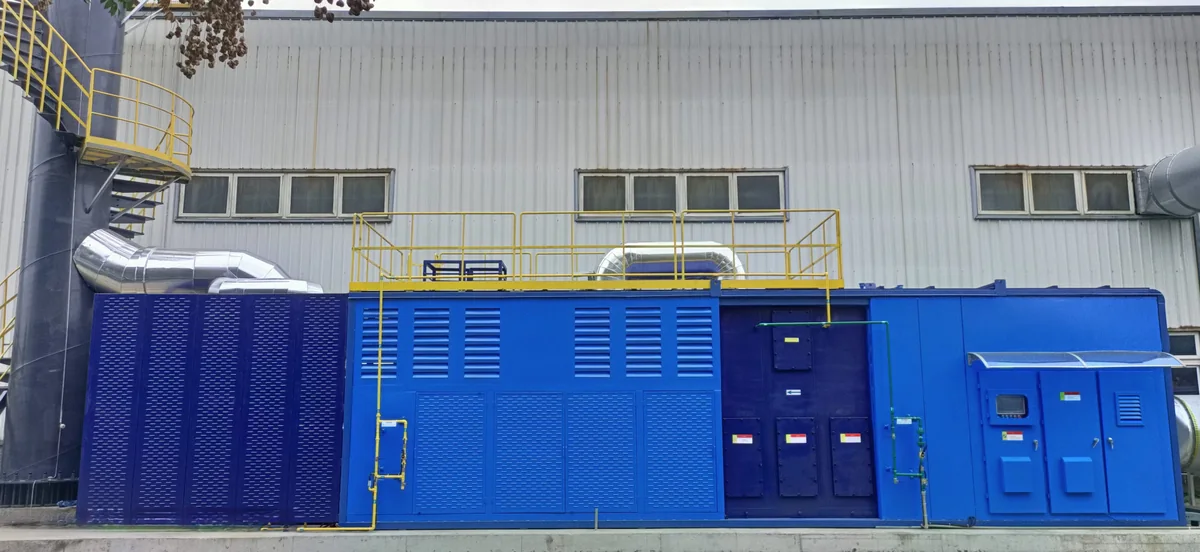

一重集团天津重工,沸石转轮设备正面全景,01

成套沸石转轮与催化氧化设备沿喷漆厂房外侧布置。

一重集团天津重工,转轮压差表近景

转轮压差表用于观察相应分区的阻力变化。

查看完整工程案例

常用设计与性能参考

以下为中环盛达既有技术资料中的常用初选范围和设计目标,用于前期方案比较;项目参数需结合组分、浓度波动、前处理、催化剂及热平衡确定。

常用主处理风量
10,000–500,000m³/h

公司沸石转轮系统常用初选范围,设备尺寸和分区按实际工况确定。

常用浓缩倍率
10–40倍

需要与脱附气浓度、催化炉负荷和安全裕量同步核算,并非越高越好。

催化氧化温度参考
250–400℃

中环盛达组合系统的常用选型参考范围,实际温度取决于 VOCs 组分、催化剂和运行条件。

组合系统设计净化效率
≥99%

公司既有组合系统设计目标,项目效果按技术协议、实际工况和检测结果评价。

换热效率设计参考
≥85%

中环盛达组合系统的换热设计参考值,具体结果受换热器结构、负荷和运行状态影响。

安全与控制要点

组合系统既有吸附再生风路,又有催化加热与氧化单元,安全控制应覆盖入口异常、浓缩气、温度、压力、风机阀门和生产设备联动。

VOCs 浓度与 LEL 控制
监测入口及浓缩脱附气浓度和变化趋势,异常时按设计执行报警、稀释、切断、切换或停机保护。
过滤与转轮压差
监测预处理、转轮和主要风路阻力,及时发现滤材堵塞、介质污染、异常漏风和风量偏离。
再生与催化床温度
控制再生、预热和催化床温度,设置超温报警、加热切断及必要的降温或旁通逻辑。
催化剂相容性与维护
按废气组分选择催化剂,结合床层压差、活性变化、污染情况和运行记录安排检查维护。
风机转轮阀门联锁
处理风机、脱附风机、转轮驱动、阀门、加热单元和生产线按规定顺序启停,故障时进入预定安全状态。

设备报价与工程范围

整套报价需要明确预处理、转轮、催化氧化炉、换热与再生风路、风机管道及监测控制的配置,并列明运输、安装和调试范围。主处理风量相同的项目,脱附气条件、催化剂和现场工程量可能不同,比较时应对照完整供货清单。

中环盛达提供设计、制造、安装和调试服务。已有生产工序、排风量或场地资料即可先沟通,再结合废气组分、催化剂相容性和现场条件完善方案。

运行费用如何评估

运行支出主要包括主风机与脱附风机用电、转轮驱动、再生与催化炉补热,以及滤材和催化剂维护。按正常生产、低负荷及启停情况分别核算,再结合换热利用与全年运行时间比较。设计净化效率、装机功率与实际运行费用分别说明。

常见问题

沸石转轮+催化燃烧和沸石转轮+RTO 怎么选?

两者都先用转轮处理大风量、低浓度废气,区别主要在后端氧化单元。催化氧化反应条件较低,但更依赖废气组分和催化剂相容性;RTO 对复杂组分和负荷波动的适应范围通常更宽。应比较组分、运行制度、能耗、维护和安全边界。

这套设备是不是通常所说的沸石转轮加 RCO?

市场上常将转轮后接催化氧化的系统笼统称为“沸石转轮加 RCO”。本页实拍与原理图展示的是一体式 CO 催化氧化炉;只有设备具备蓄热体和周期切换风路时,才宜准确称为蓄热催化氧化 RCO。

喷漆废气可以直接进入沸石转轮吗?

通常不能让漆雾和黏性颗粒直接进入转轮。应根据涂料体系和入口情况配置漆雾、颗粒物、油雾及温湿度预处理,并核对高沸点和易聚合成分。

浓缩倍率是不是越高越省能耗?

不是。浓缩倍率同时改变脱附风量、浓缩气浓度、催化炉负荷、热平衡和安全裕量,需要结合最低与峰值浓度、运行时间和催化氧化条件核算。

催化剂需要定期更换吗?

需要定期检查催化剂活性、床层压差、表面污染和起燃温度变化。维护或更换周期由废气组分、前处理效果、运行温度和累计运行时间决定,不能只按统一年限判断。

做初步方案和报价需要提供哪些资料?

建议提供生产工序、各排风点正常与峰值风量、VOCs 组分浓度、温湿度、运行班次、原辅材料或 SDS、漆雾粉尘等夹带物、现有收集设施、场地能源条件和排放要求。

与活性炭吸附脱附+催化燃烧有什么区别?

两者都先吸附浓缩,再由催化设备处理脱附气。沸石转轮通过转动连续经过吸附、再生和冷却区;活性炭系统以多个固定床切换任务。应结合组分、温湿度、生产时长、材料再生条件及维护安排选择。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

GB 20101—2025

涂装有机废气净化装置安全技术要求

发布部门:国家市场监督管理总局、国家标准化管理委员会

适用于涂装有机废气净化装置;其他行业需核对各自适用的标准。
