工业喷烤漆房 同一房体内完成喷涂与分批烘干

面向工业装备、车辆部件、金属构件等分批涂装工况,在同一固定房体内组织喷涂、流平与加热烘干,并统筹送排风、漆雾处理、循环风和 VOCs 治理接口。

运行阶段
喷涂 · 流平置换 · 烘干冷却
工程服务
设计、制造、安装、调试

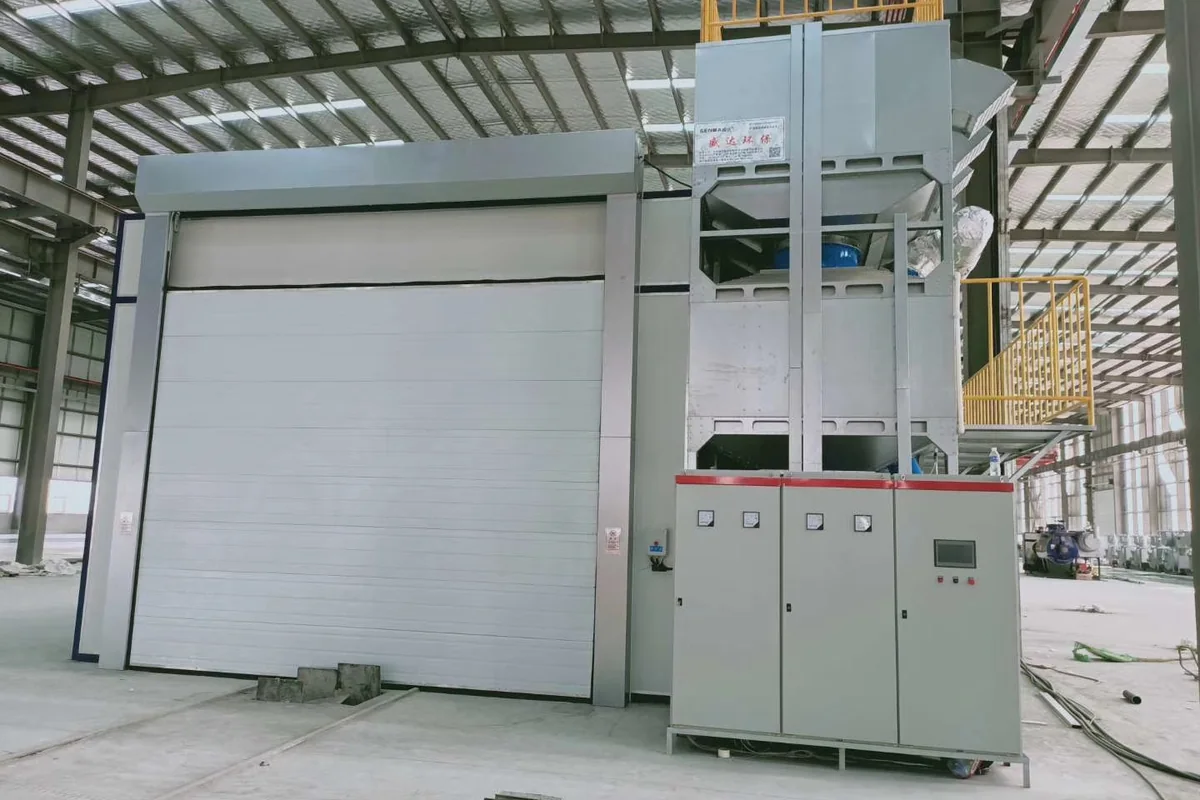

固定式喷烘一体房房体、卷帘门、空气处理机组和电气控制柜
固定式喷烘一体房与空气处理、控制设备组合实拍。

工业喷烤漆房 设备介绍

工业喷烤漆房(喷烘一体房)将液体喷涂、流平和分批烘干安排在同一固定房体内,减少工件在喷漆工位与独立烘干室之间的转运。喷涂阶段通过送排风组织作业气流,并配套漆雾分离与有机废气收集;完成流平和必要的废气置换后,按程序进入加热循环与保温阶段。烘干结束再通风冷却,满足开门和人员进入条件后移出工件。房体尺寸、热源和循环风路需结合工件热容量、涂料工艺与批次节拍设计。中环盛达提供房体及配套系统的设计、制造、安装与调试,统一安排喷涂、烘干和废气治理接口。

减少工序间转运
工件在同一房体内分阶段完成喷涂与烘干,适合间歇或分批生产;产量核算包含房体被各阶段占用的时间。
两种模式分别配置
喷涂重在有效通风与漆雾收集,烘干重在加热循环、保温与必要排风。风路和控制随阶段切换。
工艺与热源配套
依据涂料温度时间要求和工件热容量选择加热方案,同时核对现场能源、热耗及风机温度联锁。

喷涂与烘干工况如何衔接

喷烘一体房的关键不是简单增加热源,而是让喷涂通风、漆雾处理、废气置换、加热循环和冷却按顺序切换。以下为常见运行逻辑,实际阶段和联锁按涂料、工件与设备配置确定。

  1. 喷涂通风与漆雾收集

    确认工件和作业条件,建立有效送排风后喷涂,漆雾预处理与后端治理同步运行。

  2. 流平置换与加热烘干

    按涂料工艺流平并完成必要的废气置换,确认启动条件后切换加热循环,保持必要新风与排风。

  3. 通风冷却与工件移出

    完成保温后停止热源并通风冷却,满足开门和人员进入条件后移出工件,准备下一批作业。

房体、空气处理与加热循环组成

喷烘一体房需要分别满足喷涂通风和烘干循环工况;热源形式、循环风量、必要排风及设备检修条件应结合涂料与现场能源确定。

保温房体与门洞
按工件、运输装置及人员作业配置房体和进出通道。
喷涂送排风
组织作业区气流,配套过滤及漆雾收集。
加热与循环风
结合热源、工件热容量和温度时间要求安排升温与保温。
新风与必要排风
烘干循环同时保持所需换气,按工况落实废气接口。
模式切换控制
协调流平、置换、升温、保温及冷却顺序。
温度与运行保护
加热与有效气流联动,设置适用的温度监测及故障保护。

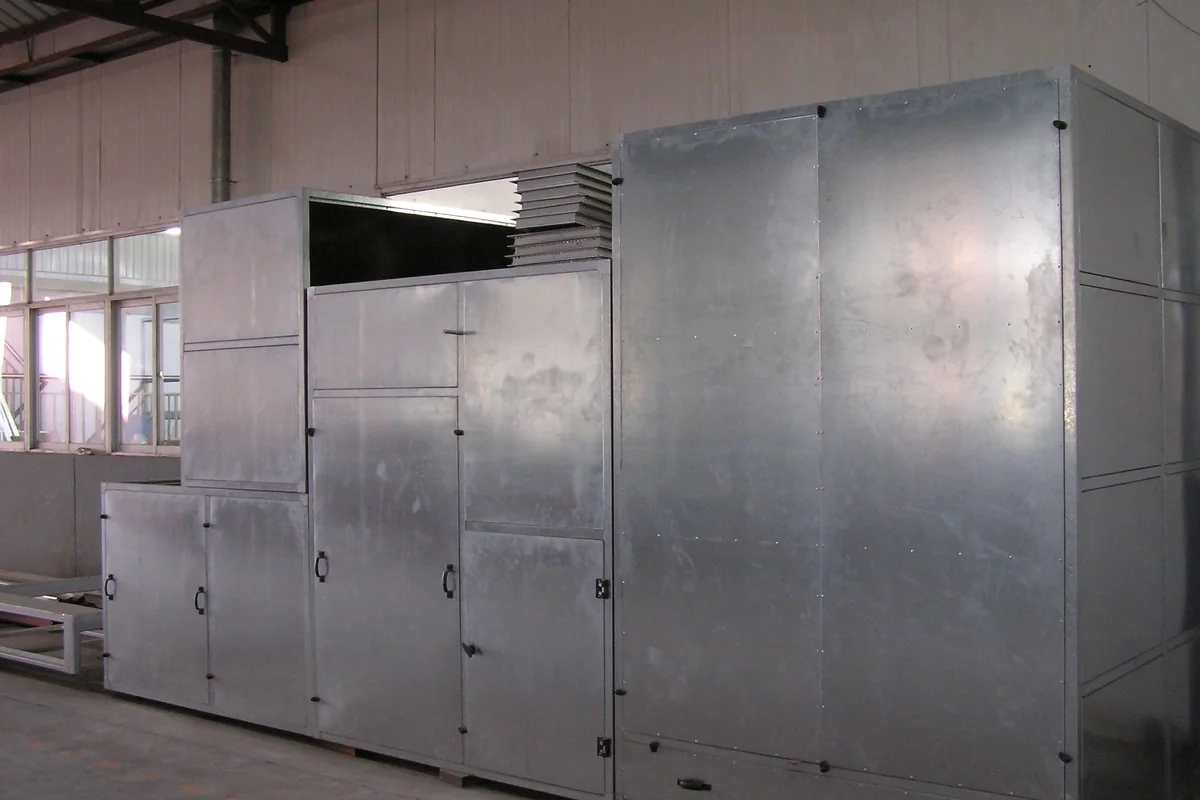

喷烘设备送回风处理机组的镀锌箱体、风口和检修门
送回风处理机组

设备箱体、风口和检修门实拍,用于说明空气处理设备的安装形态;内部过滤、加热和循环段按实际方案配置。

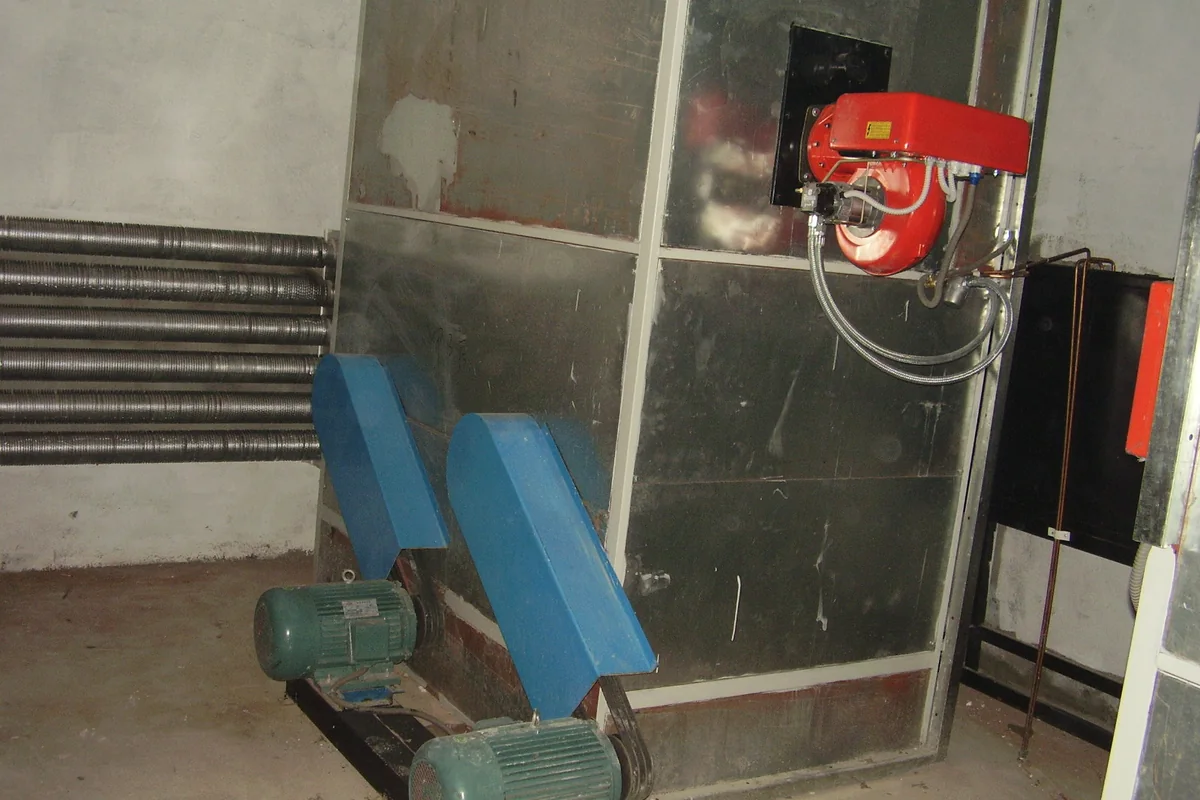

喷烘设备燃烧器、加热段、循环风机与传动防护罩
燃烧加热与循环风设备

燃烧器、加热段和循环风机实拍,展示燃气加热方案的设备组合;热源选择需结合现场能源条件与工艺要求。

应用场景与适用条件

适用于工业装备、车辆及零部件、金属结构件、箱体和其他大中型工件的间歇或分批喷涂烘干,具体房体与工艺按工件、涂料和产量确定。

适用条件

生产批次
工件采用间歇或分批喷涂,在同一房体内完成流平和烘干能够减少转运及独立烘干空间。
涂料与烘干工艺
涂料技术资料能够明确目标温度、升温与保温要求,并可结合工件材质、尺寸和热容量确定加热方案。
厂房与能源
现场可落实补风、排风、热源、电力、消防和后端 VOCs 治理接口,并为房体和设备留出检修空间。
工件物流与操作
工件门、人员门、轨道、小车、吊装或升降平台可以与喷涂作业及模式切换统一规划。

方案设计前需重点核对

  • 只需要受控喷涂空间而没有加热烘干要求时,普通工业喷漆房通常更直接,不必增加热源和循环系统。
  • 连续高节拍生产需要串联前处理、喷涂、流平、固化、冷却和自动输送时,应优先比较完整工业涂装生产线。
  • 大型工件难以进入固定房体、喷涂后又需要释放车间通道时,可先比较移动式伸缩喷漆房与独立烘干方案。
  • 涂料、溶剂和烘干条件不清楚,仅按房体尺寸配置热源和风量,难以可靠确定运行模式与安全控制。

喷烘一体房还是独立烘干室?

同一工位分批完成喷烘有利于减少转运;若喷涂与烘干需要并行生产,应比较独立烘干室及输送布置。连续高节拍、多道工序则从完整涂装线规划。

了解工业烘干室与固化炉

房体、作业空间与控制设备

以下实拍来自不同喷涂及喷烘设备工程,展示保温房体、送排风设备、控制柜、室内排风区域与大型工件作业空间。

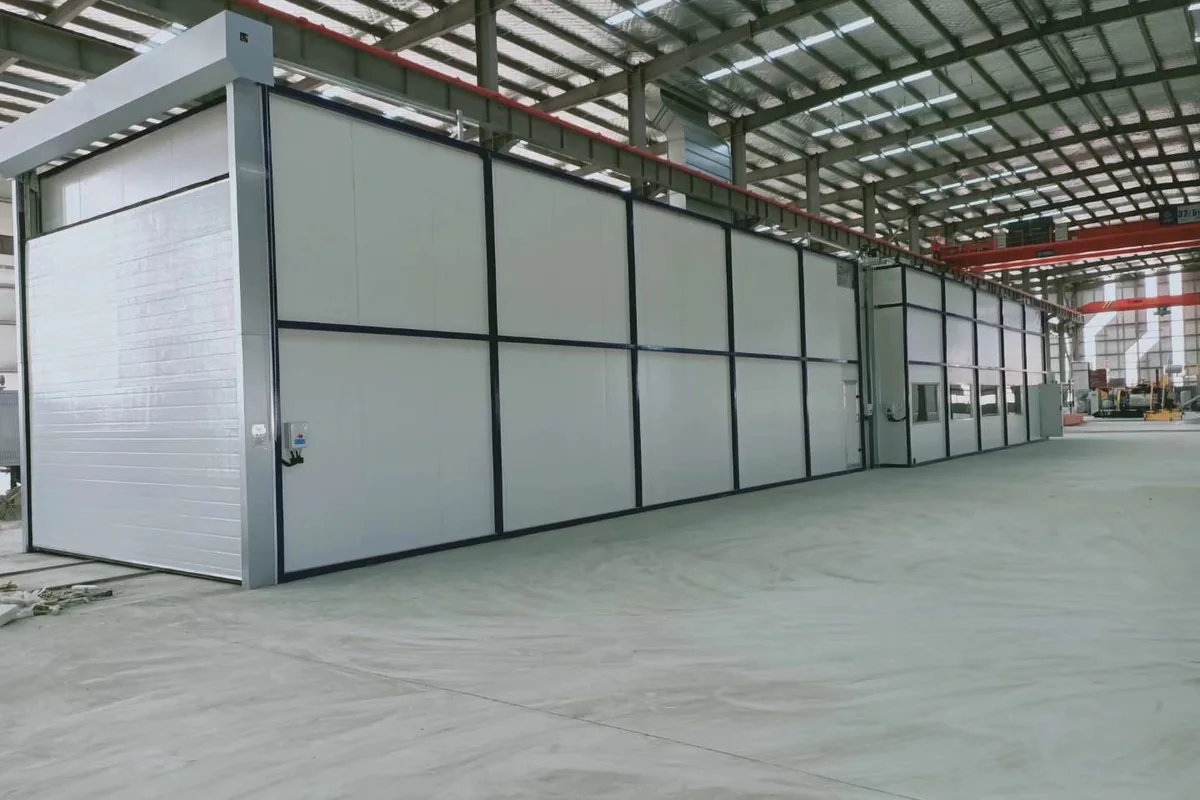

工业厂房内的长尺度喷烘房保温房体、工件大门和侧面检修通道
长尺度保温房体

固定式房体、工件大门与侧面检修通道实拍,房体净尺寸和开门形式按工件及车间物流确定。

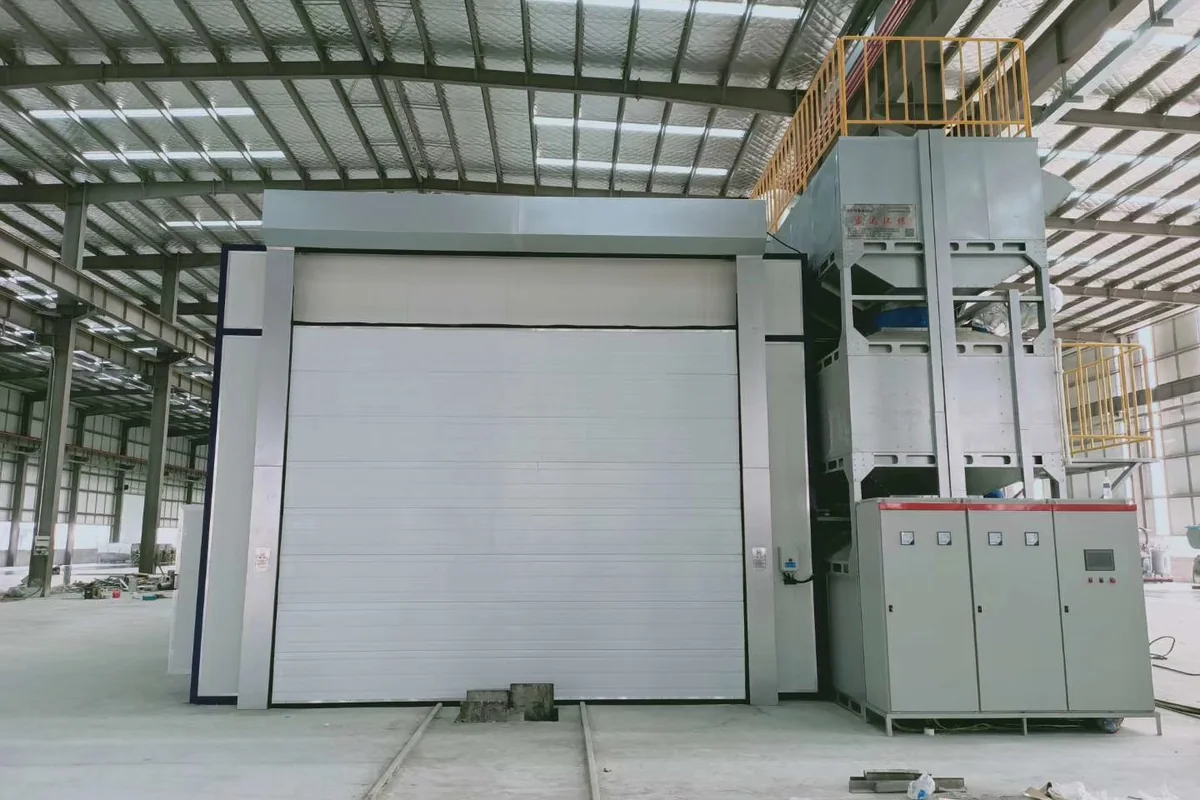

喷烘房正面卷帘门、空气处理设备、检修平台和电气控制柜
空气处理设备与控制柜

房体正面、送风设备、检修平台和控制柜集中布置,喷涂与烘干模式的设备状态由控制系统协调。

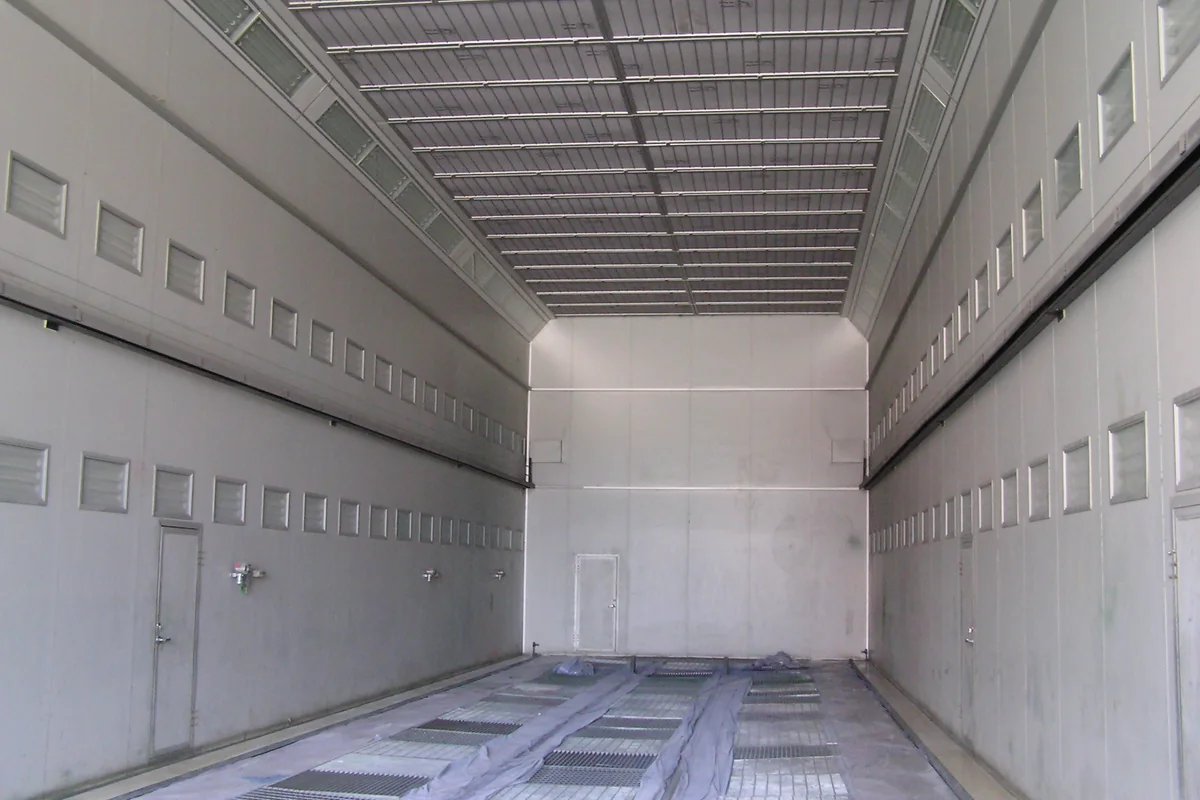

喷烘房内部顶部送风区域、侧面风口和地面排风格栅
室内送排风空间

房内顶部送风区域、侧面风口和地面格栅实拍,具体气流形式、过滤结构和循环方式按项目确定。

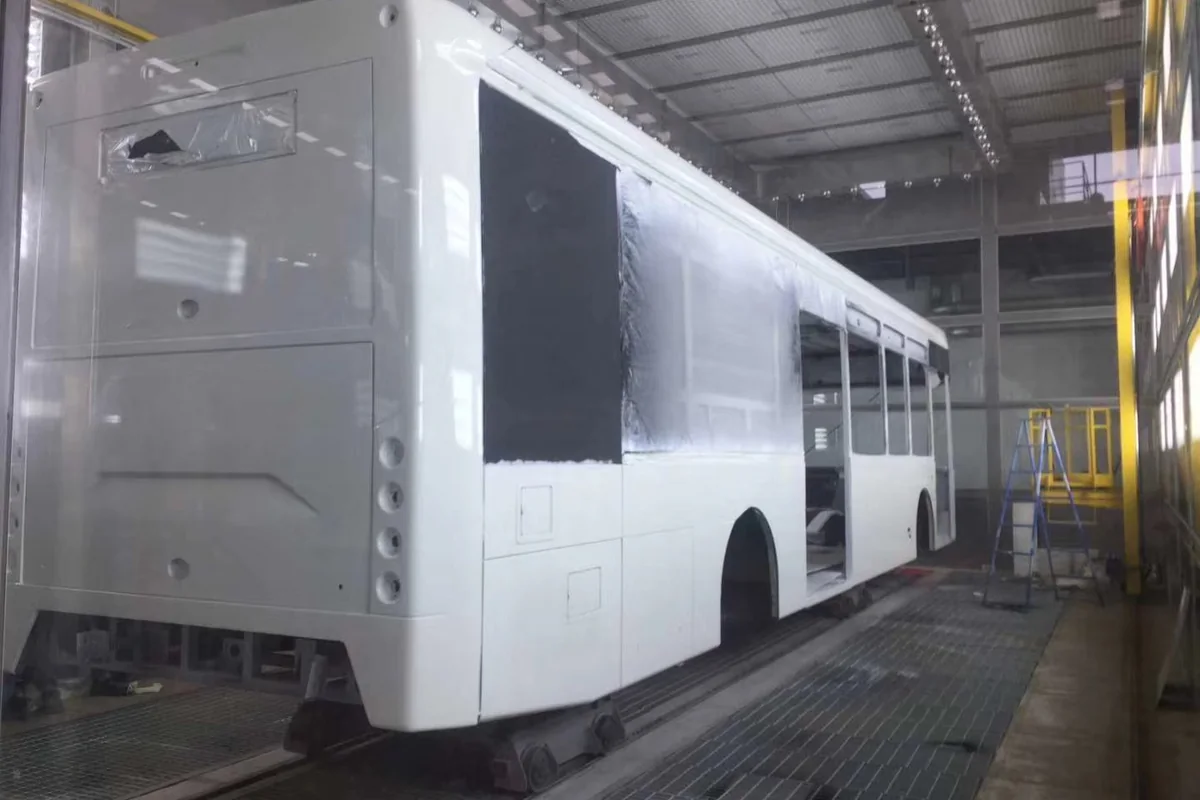

封闭喷涂作业空间内的大型车辆工件和地面轨道
大型车辆工件与作业空间

大型车辆工件位于封闭作业空间内,工件进出、作业距离和送排风需要在房体设计阶段统一核对。

房体与风管现场安装

喷烘一体房安装需要同步衔接房体、风管、空气处理设备、控制线路、工件物流和厂房公用工程。

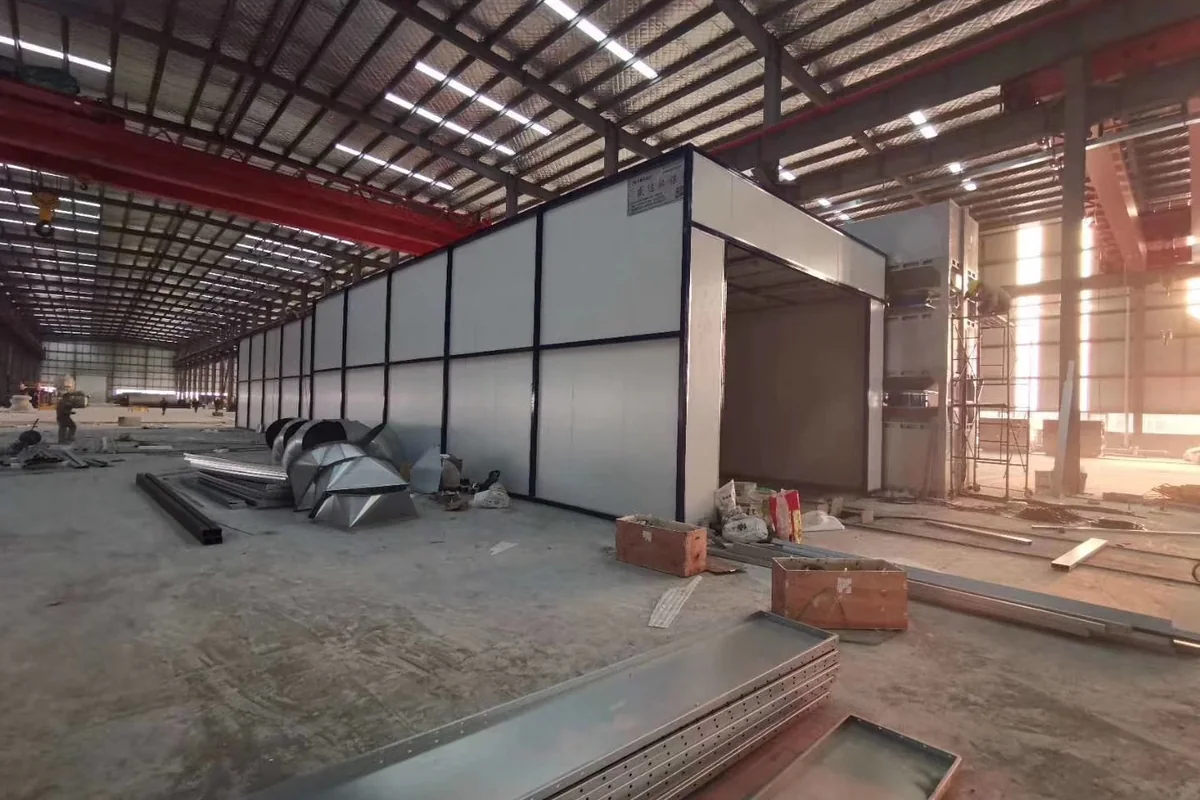

厂房内正在安装的喷烘房房体、待装风管构件和施工区域
设备进场与安装阶段

房体已就位,风管构件和现场作业面仍在施工阶段;最终设备位置需为操作、检修和工件进出保留空间。

安全与控制要点

喷烘一体房同时涉及喷涂产生的可燃蒸气和加热设备,安全设计重点是防止喷涂、残余废气与热源在不满足条件时交叉运行;具体监测点和保护逻辑按物料、热源及适用标准深化。

喷涂与通风联锁
喷枪或喷涂设备与有效送排风、漆雾处理和后端治理建立启停关系,在通风状态未确认或系统故障时限制喷涂作业。
置换与模式切换
喷涂结束后执行规定的流平和废气置换程序,达到烘干启动条件后才能切换热源和循环风,避免仅依赖人工判断。
温度与风机保护
加热、循环风和必要排风设置运行确认、温度监测、超温处理及故障停机逻辑,热源不能脱离有效气流单独运行。
热源专项控制
燃气、电加热、蒸汽等热源分别核对能源接口与保护要求;燃气方案还需结合燃烧器、供气条件和项目风险配置相应联锁。

热源与批次安排

烘干温度和时间依据涂料技术资料及涂层要求确定,再结合工件材质、尺寸和热容量核算加热能力。天然气、电加热、蒸汽等方案应与现场能源配套;生产能力同时计入喷涂、流平、置换、升温、保温和冷却时间。

设备报价与运行费用

设备清单明确房体、送排风、漆雾处理、热源与循环风、控制及安装调试范围,另行说明输送、平台和后端废气治理接口。中环盛达提供设计、制造、安装和调试服务。

运行支出包括喷涂风机、烘干补热、循环风机、过滤耗材及后端 VOCs 治理。按相同工件、涂料和批次工艺比较,区分装机能力与实际能耗;喷涂和烘干排风的温度、浓度和时段分别核对,再统一安排废气治理配套。

常见问题

喷烘一体房和普通工业喷漆房有什么区别?

普通喷漆房主要解决喷涂空间、送排风、漆雾收集和废气接口;喷烘一体房还要在同一房体内组织流平、加热循环和烘干,并增加模式切换、温度及热源联锁。没有烘干需求时不必默认选择喷烘配置。

喷烘一体房和工业涂装生产线有什么区别?

喷烘一体房适合工件在同一房体内分批完成喷涂和烘干;涂装生产线还会将前处理、喷涂或喷粉、流平、固化、冷却和输送按产能节拍串联。批量稳定、工序较多时应比较整线方案。

喷烘一体房可以选择哪些热源?

可根据现场条件评估天然气、电加热、蒸汽或其他适配热源。选择时需要同时核对目标温度、工件热容量、升温与保温时间、能源容量、运行费用及相应安全控制,不能只比较设备购置价格。

喷涂和烘干为什么不能直接切换?

喷涂结束后,房内及工件表面仍可能存在溶剂蒸气。需要按工艺完成流平和必要的废气置换,并通过控制系统确认通风、温度和设备状态满足条件后再启动加热与循环风。

喷烘一体房怎样衔接 VOCs 治理设备?

喷涂废气先经过适配的漆雾分离,再根据风量、浓度、组分、温湿度和运行时间选择后端处理路线。烘干废气的温度、浓度和排放时段可能与喷涂工况不同,需要在设计阶段分别核对并统一控制。

初步方案和报价需要提供哪些资料?

可先提供工件照片及最大尺寸和重量、进出方式、涂料与稀释剂资料、喷枪和每日用量、目标烘干温度及时间、班次节拍、厂房平面、能源条件和需要包含的安装及废气治理范围。

工业喷烤漆房与喷烘一体房是两种产品吗?

本页的工业喷烤漆房即喷烘一体房,指同一固定房体内分阶段完成喷涂和烘干。实际能力由房体、送排风、加热循环及控制配置确定,不只取决于名称。
