三床式 RTO 设备介绍

三床式 RTO(蓄热式热氧化炉)用于工业有机废气治理,将高温氧化与热量回收结合,可应用于涂装、烘干、印刷、复合等工艺条件适合的生产环节。 废气进入设备后,先经过陶瓷蓄热体预热,再进入燃烧室进行高温氧化;处理后的高温气体流经另一蓄热室,将热量储存在陶瓷蓄热体中,供下一阶段的进气预热使用。 三个蓄热室通过阀组切换,轮流承担进气、排气与吹扫任务,使废气处理和蓄热循环相互配合。回收的热量有助于减少辅助供热需求,实际燃料消耗则与废气浓度、处理风量及生产连续性等条件有关。 在工程应用中,RTO 主机通常与废气收集、预处理、风机管道及监测控制配套,形成从车间排风到末端治理的完整系统。

蓄热回用
陶瓷蓄热体交替吸收和释放热量,减少进气升温所需的辅助供热。燃料需求仍随废气放热量和生产负荷变化。
三床吹扫
在进气和排气之外设置吹扫阶段,将床内残余废气送回燃烧室处理,减少换向时残余废气直接排出的风险。
成套交付
中环盛达提供设计、制造、安装和调试,将主机、配套设备、现场接口与控制联动一并规划,具体配置在项目方案中明确。

三床 RTO 工作原理

以一个运行阶段为例:A 床进气预热,B 床排气蓄热,C 床由底向上吹扫。三个床体通过换向轮流承担不同任务。

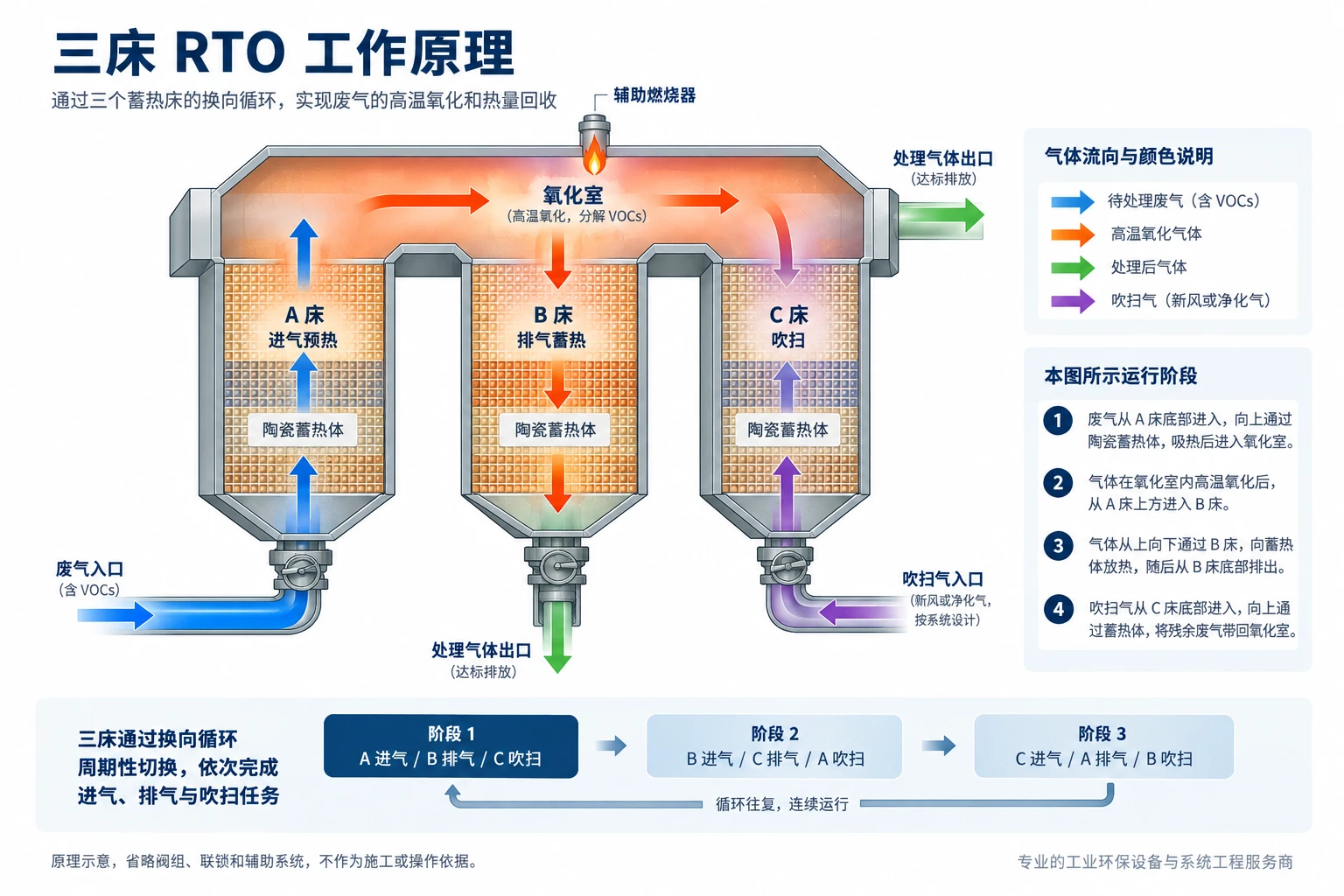

三床式 RTO 工作原理图,展示 A 床进气预热、B 床排气蓄热、C 床吹扫以及三个运行阶段的循环切换。
图中展示三床在一个运行阶段的气流关系,阀组、联锁和辅助系统已作简化。
三床 RTO 当前运行阶段简图A 床从底部进气并向上预热,进入燃烧室高温氧化;气体经 B 床向下蓄热后排出。吹扫气从 C 床底部进入,将残余废气带回燃烧室。三个床体随后轮换分工。燃烧室 · 高温氧化A 床B 床C 床进气预热排气蓄热吹扫待处理废气处理后气体吹扫气
当前阶段示意:三个床体分工不同,随后通过阀组切换轮换运行;阀组与辅助系统未画出。

主气流:废气经 A 床预热,进入燃烧室氧化,再经 B 床回收热量后排出。

吹扫气流:由 C 床底部向上,将残余废气带回燃烧室,再随处理后的气体排出。

A 床 · 进气预热
待处理废气通过已蓄热的陶瓷填料升温后进入氧化室。
B 床 · 排气蓄热
氧化后的高温气体通过陶瓷填料,将热量留在蓄热床内。
C 床 · 吹扫
吹扫气带走床内残余废气并送回氧化室处理。

A、B、C 只表示当前阶段的分工。换向后,三个床体依次轮换为“进气—排气—吹扫”,形成连续循环。

依据 HJ 1093—2020 整理。蓄热回用可降低辅助燃料需求,实际消耗取决于系统热平衡与运行负荷。

主要组成、内部结构与设备制造

三床式 RTO 由炉体、蓄热室、切换阀组、燃烧及监测控制等部分组成。以下结合部件作用和制造实拍,展示箱体制作、炉内衬里、燃气控制及主机成品。

燃烧室
经预热的废气在此进行高温氧化,燃烧系统提供所需的辅助热量。
三个蓄热室
内置陶瓷蓄热体,轮换承担进气预热、排气蓄热和吹扫任务。
切换阀组与气路
按运行阶段切换进气、排气与吹扫通道,组织三个床体的气流。
炉体与保温衬里
炉体容纳内部空间,衬里承担保温作用,检修口用于检查维护。
燃烧与供气系统
由燃烧器、燃气阀组及相关仪表配合完成供热和燃气控制。
监测与控制系统
采集温度、压力等状态,协调风机、阀组及燃烧系统的运行与联锁。
车间内大型钢制箱体、外部加强结构与管道接口

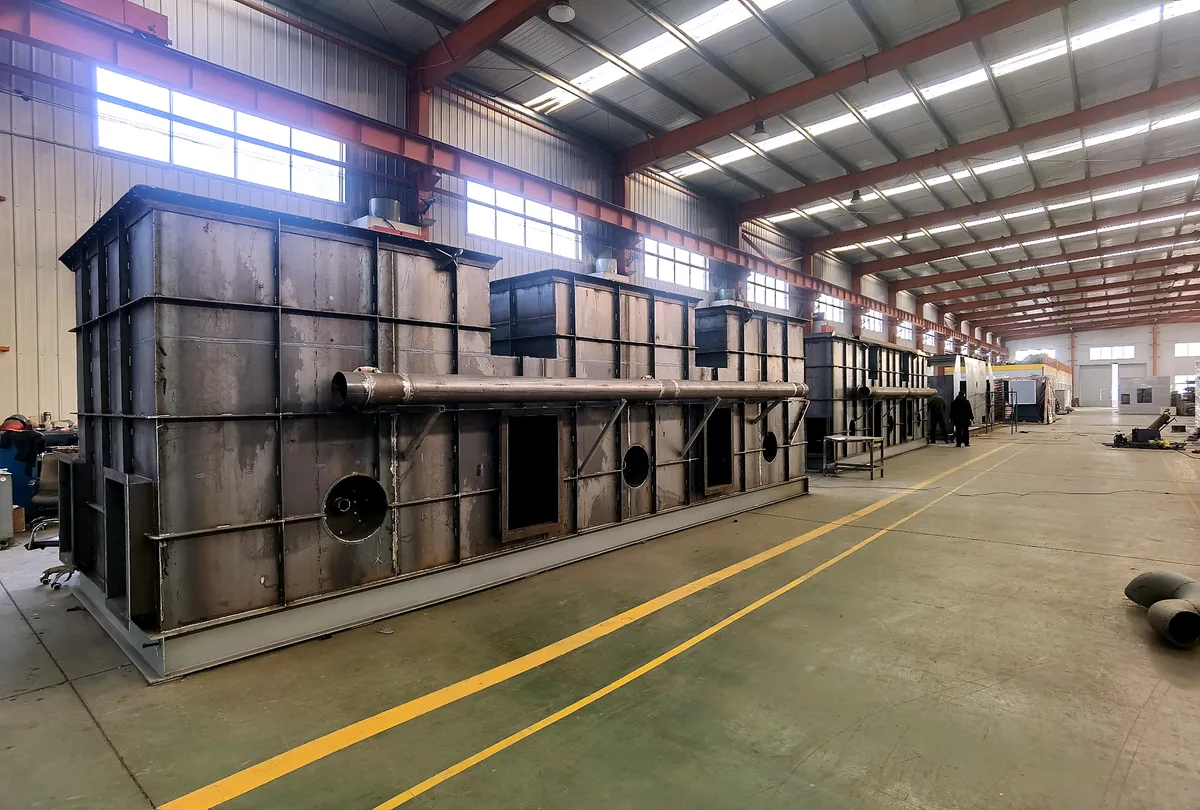

大型箱体制作现场

加强结构与管道接口在箱体成型阶段同步制作,为后续炉体分区和系统管路连接提供基础。

RTO 炉顶与侧壁纤维衬里、内部开口和局部陶瓷蓄热体

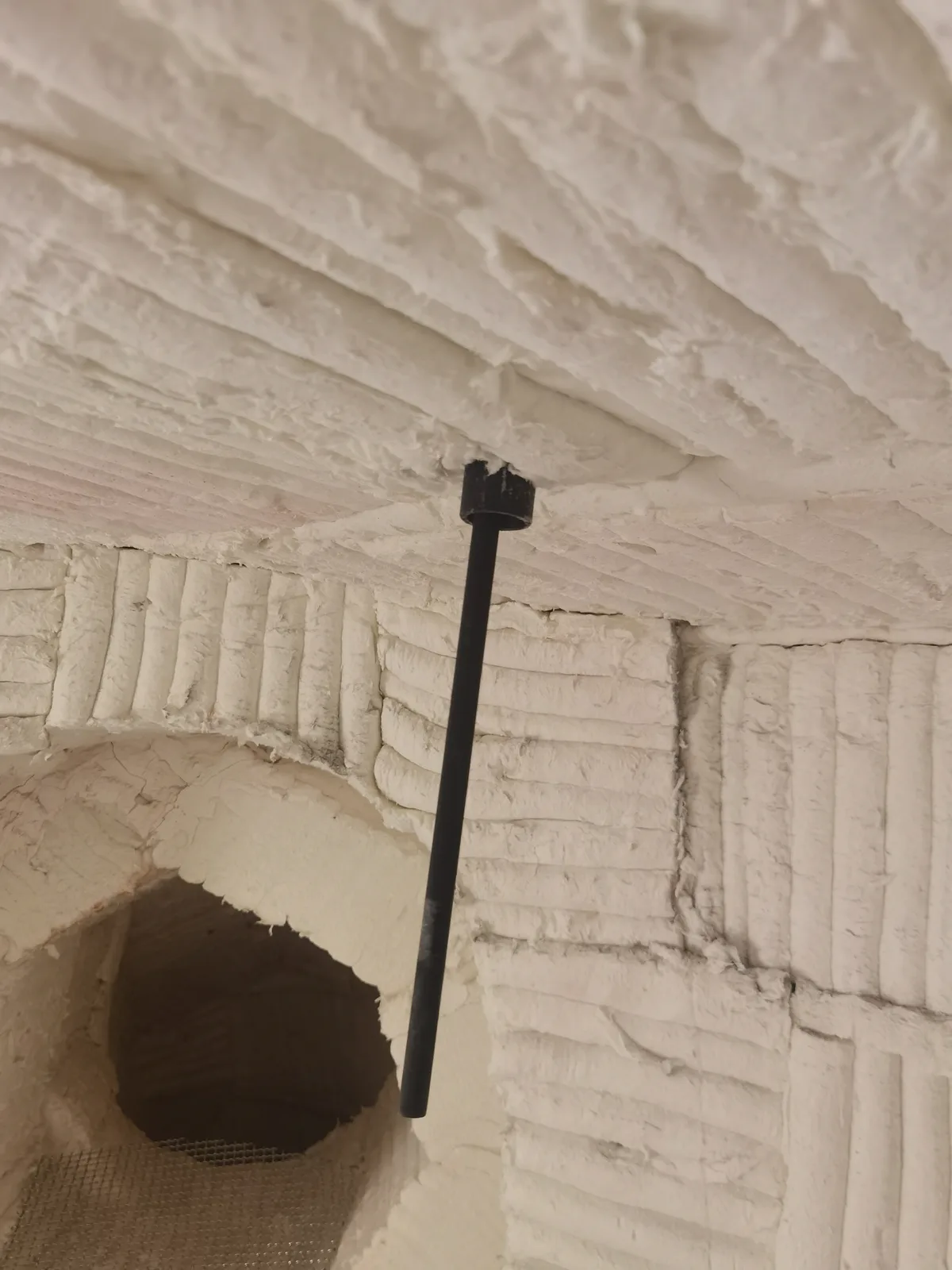

炉内衬里与通道

炉顶与侧壁采用纤维衬里,内部通道同时关系到保温、气流组织和设备检修。

燃气管路、阀件、压力表与控制柜局部
燃气管路与控制柜

燃气阀组、仪表和控制柜承担燃烧供气、状态监测与安全联锁控制。

包装完成的三床式 RTO 主机正面与箱体外部结构

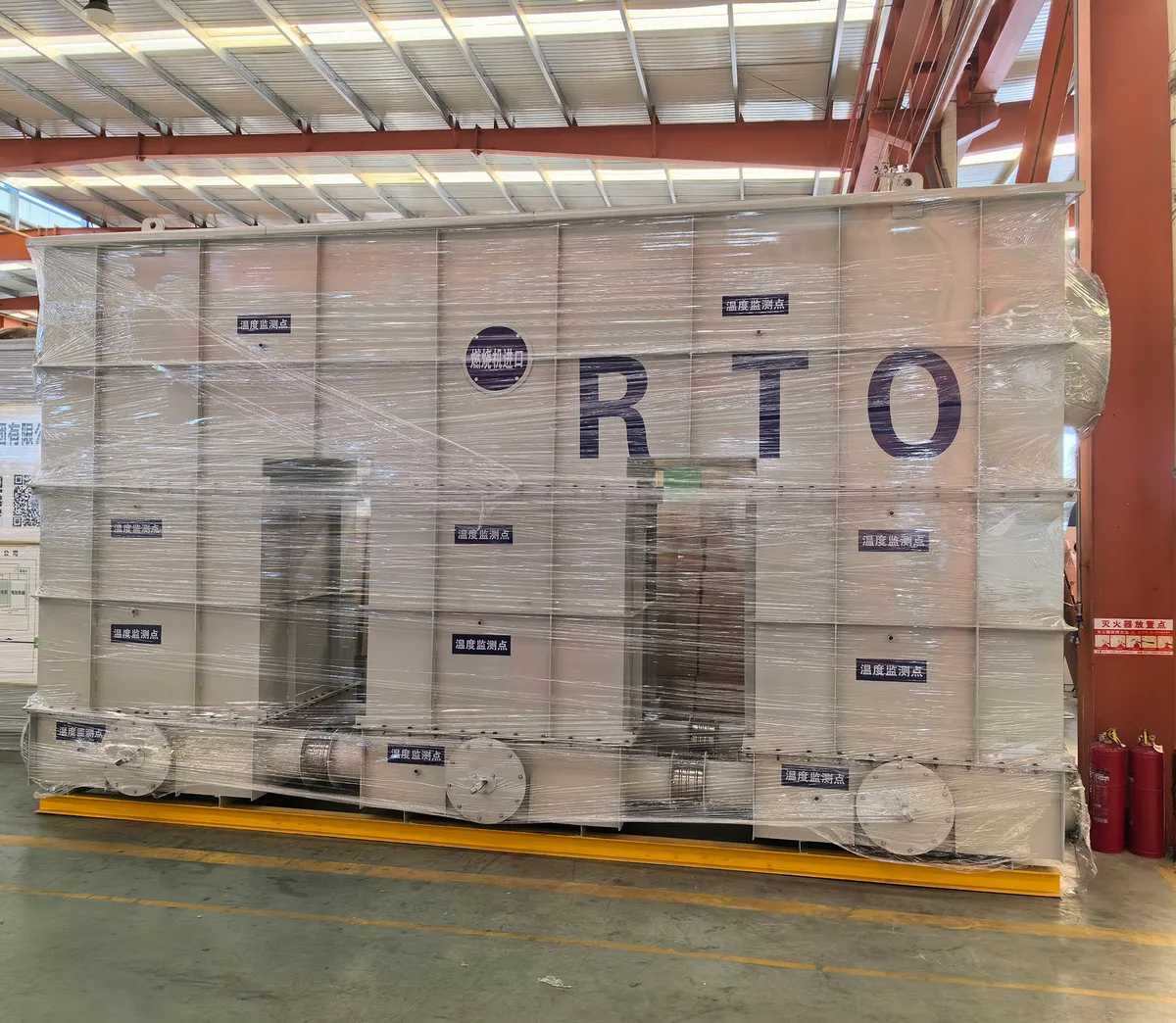

三床式主机包装成品

包装成品展示主机外观与箱体结构,发运前按设备形态安排包装与运输保护。

应用场景与适用条件

三床式 RTO 可用于以下生产环节的有机废气治理,具体是否适用,需要结合废气性质与生产方式判断。

  • 涂装喷漆
  • 烘干废气
  • 印刷废气
  • 复合废气

废气是什么

  • 看组分:确认有机物种类,以及是否夹带漆雾、粉尘等物质。
  • 看负荷:结合正常与峰值风量、浓度变化和排放目标选择工艺。

生产怎么运行

  • 连续生产:较稳定的废气负荷便于评估热量利用。
  • 间歇生产:将启停频次、待机时间和负荷变化纳入能耗评估。

前端需要什么

  • 预处理:根据漆雾、颗粒物等夹带情况配置过滤或除雾设施。
  • 浓缩组合:低浓度、大风量项目可评估转轮浓缩,并核对吸附适用条件。
了解转轮+RTO 组合

进气限制与安全要求

废气组分
易反应、易聚合或含卤素的废气不宜采用蓄热燃烧法,需另行论证治理路线。
颗粒物与黏性物质
进入 RTO 的颗粒物浓度应低于 5 mg/m³;含焦油、漆雾等黏性物质时应从严控制并配置预处理。
入口浓度与安全控制
进入装置的有机物浓度应低于最易爆组分或混合气体爆炸极限下限的 25%;浓度突变与异常排放还需纳入监测和安全联锁设计。
查看 HJ 1093—2020 规范依据与工程解读

三床式与旋转式 RTO 怎样比较?

三床式通过切换阀组组织三个蓄热室的气流,旋转式通过旋转分配结构组织各蓄热分区。 确认废气条件适用后,重点比较现场布置、阀组或分配器检修、密封维护及运行费用。

查看两种 RTO 的选型比较

钢结构喷漆厂涂装废气工程

该大型钢结构喷漆厂采用沸石转轮+三床式 RTO 治理涂装废气,中环盛达完成方案设计、设备制造、现场安装与系统调试。以下为同一项目现场实拍。

  • 项目现场实拍
应用工序
钢结构件喷漆作业
工艺路线
沸石转轮+三床式 RTO
工程范围
方案设计、设备制造、现场安装、系统调试
完成情况
已完成设备制造、现场安装与系统调试

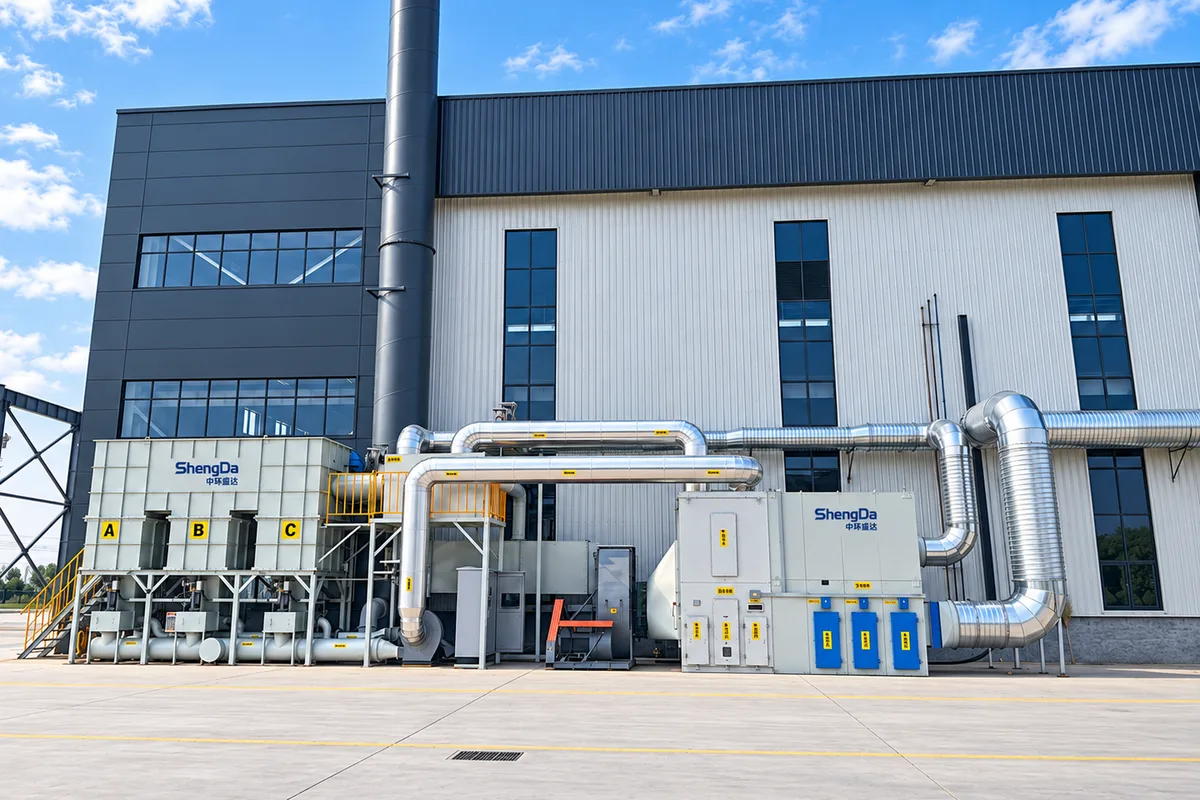

钢结构喷漆厂沸石转轮与 RTO 系统正面全景

项目现场全景,展示 RTO、沸石转轮配套设备与连接管道。

钢结构喷漆厂沸石转轮加 RTO 系统另一侧视角

从另一侧查看设备箱体、检修楼梯与平台。

查看完整工程案例

常用规格与选型参考

下表列出 12个常用型号,便于对照处理风量、装机功率、燃烧器热负荷、占地尺寸和重量。

查看 12 个型号完整参数
三床式 RTO 常用型号与主要设备参数
型号处理风量(m³/h)装机功率燃烧器热负荷占地尺寸重量
SD-RTO-50005,000 m³/h19 kW20 万大卡/小时13.5 米 × 5.5 米20 吨
SD-RTO-80008,000 m³/h24 kW30 万大卡/小时15.5 米 × 6 米25 吨
SD-RTO-1000010,000 m³/h24 kW40 万大卡/小时16.5 米 × 6 米30 吨
SD-RTO-1200012,000 m³/h35.5 kW50 万大卡/小时17 米 × 6.5 米35 吨
SD-RTO-1500015,000 m³/h48 kW60 万大卡/小时18 米 × 7 米38 吨
SD-RTO-2000020,000 m³/h53 kW80 万大卡/小时19.5 米 × 7.5 米45 吨
SD-RTO-2500025,000 m³/h66 kW100 万大卡/小时20 米 × 8 米51 吨
SD-RTO-3000030,000 m³/h86 kW120 万大卡/小时22.5 米 × 8 米55 吨
SD-RTO-3500035,000 m³/h86 kW120 万大卡/小时23 米 × 11 米63 吨
SD-RTO-4000040,000 m³/h125 kW150 万大卡/小时23 米 × 11.5 米70 吨
SD-RTO-4500045,000 m³/h125 kW150 万大卡/小时28 米 × 11.5 米75 吨
SD-RTO-5000050,000 m³/h147 kW150 万大卡/小时30 米 × 11.5 米80 吨

表中参数用于初步选型;型号、处理风量、装机功率、燃烧器热负荷、占地尺寸和重量来自中环盛达三床式 RTO 产品库。占地尺寸按长×宽表示;完整设备区还需统筹前端预处理、风机、连接管道、检修通道和排气设施,最终电气容量、运输分段及基础荷载以项目技术方案和设备清单为准。燃烧器热负荷不等于实际天然气耗量。

装机功率
用于核对设备电气配置,实际耗电量还与运行负荷和运行时间有关。
燃烧器热负荷
表示燃烧器供热能力,不能直接当作实际燃气消耗。
安装空间如何判断?
表中尺寸按参数注明的范围理解;完整设备区还需考虑配套设备、管线、检修与吊装空间,可结合厂区平面图评估。下方实拍展示主机、风机和管道的位置关系。
咨询设备选型

现场安装与系统布置

以下实拍展示设备就位后,主机、检修平台、风机与连接管道的现场关系。

大型三室式 RTO 箱体、检修平台、楼梯与外部管道
三床式 RTO 安装现场

主机、检修平台和楼梯完成就位,为设备操作、巡检和后续管道连接保留通道。

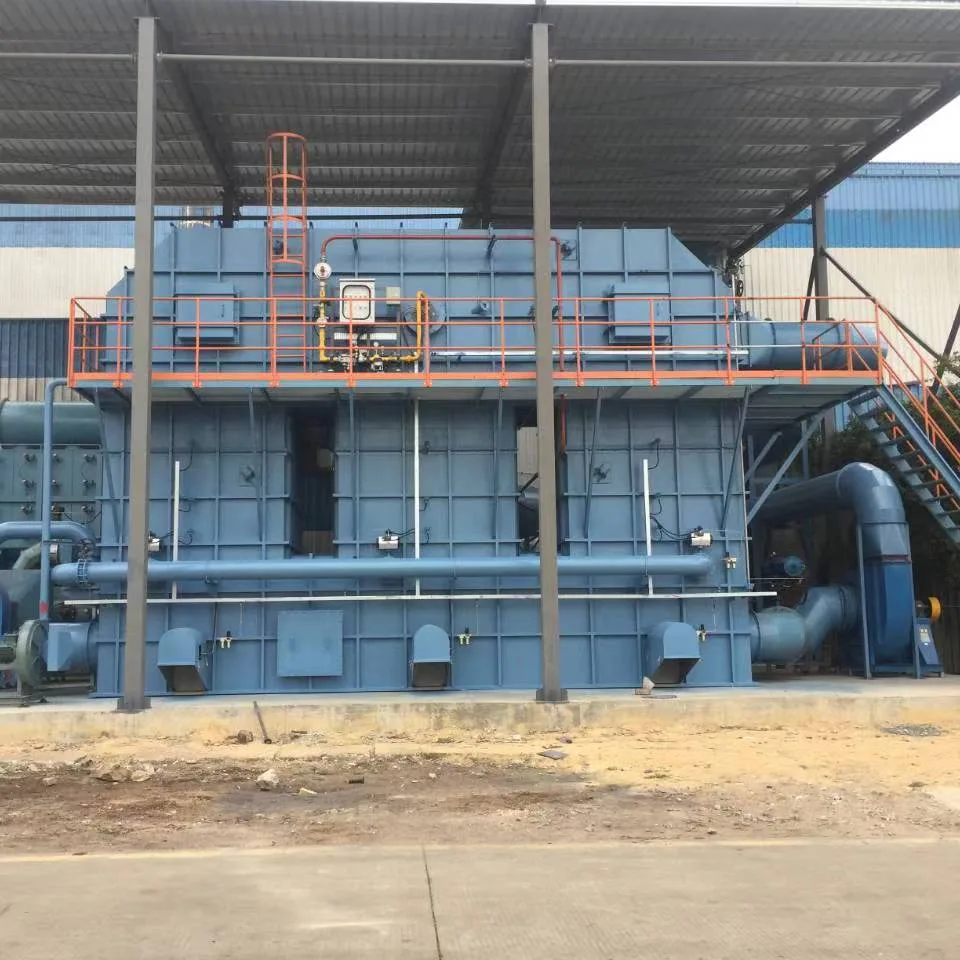

蓝色 RTO 主机、风机、连接管道及橙色平台护栏的现场正面布置
主机与风机管道布置

主机、风机、连接管道与操作平台的相对位置,可用于理解整套系统所需的设备区范围。

规范设计指标(HJ 1093—2020)

以下为 HJ 1093—2020 对蓄热燃烧装置提出的主要设计要求。项目排放目标按所在地标准、环评批复和技术协议落实。

设计净化效率
≥98%

第 6.1.2 条:多室或旋转式装置的净化效率不宜低于此值。

设计热回收效率
≥90%

第 6.1.3 条:热回收效率一般不宜低于此值。

燃烧室温度
>760℃

第 6.3.3.4 条:燃烧温度一般应高于此值。

设计停留时间
≥0.75s

第 6.3.3.3 条:燃烧室停留时间一般不宜低于此值。

蓄热体设计寿命
≥40,000h

第 6.3.4.6 条:针对蓄热体的使用寿命要求,不代表整机寿命或质保期。

查阅指标依据:HJ 1093—2020 规范全文与工程解读

安全与控制要点

安全设计需要把废气条件、治理设备、风机阀门和生产设备作为一个联锁系统统筹。

浓度与 LEL 监测
监测入口有机物浓度及波动;浓度异常时按控制逻辑执行报警、切断或稀释保护。
温度与压力保护
连续监测燃烧室、蓄热床温度和系统压力,设置异常报警及超温保护。
燃烧器与燃气保护
将火焰状态、燃气压力和泄漏监测纳入燃烧器启停及紧急切断逻辑。
风机与换向联锁
风机、换向阀、压缩空气和生产设备按启停顺序及故障状态联锁运行。
吹扫与安全停机
启动、切换和异常停机按设定程序组织吹扫,降低残余废气积聚风险。
防火与电气安全
结合项目风险配置阻火、防静电接地及必要的泄爆和消防措施。

设备报价与运行成本

设备报价包括什么?

报价需列明 RTO 主机、前端预处理、风机管道、仪表控制及安装调试的范围;是否配置沸石转轮、运输吊装、土建基础和能源接入由谁负责,也应在方案中说明。同样风量下,废气条件、设备配置与施工要求不同,总投入会有差别。

运行成本主要花在哪里?

主要是燃料、电力和维护。估算时需结合生产时间与负荷,分别考虑启动、正常生产和待机状态。装机功率不等于实际运行功率,燃烧器额定热负荷不等于实际燃气消耗。

查看 RTO 运行费用估算方法,了解具体计算步骤。

天津 RTO 设备与工程服务

中环盛达面向天津工厂提供 RTO 方案设计、设备制造、安装与调试服务。新建或改造项目可先结合废气组分、风量、生产时间及现场能源条件,评估直接进入 RTO 或前端浓缩后处理的配置。查看天津 RTO、沸石转轮设备与工程服务,了解工程实施与当地其他废气治理项目。

其他地区项目可通过区域设备与工程服务了解不同工序的配置参考与运输安装安排,包括新疆化工配套、山东包装印刷和江苏涂布等需求。

常见问题

三床式 RTO 价格由什么决定?只知道车间风量能报价吗?

可以先按风量沟通型号范围,但完整报价还取决于废气组分与浓度变化、前端预处理、燃烧及控制配置、安装范围、场地条件和排放要求。同样风量的项目,设备尺寸、系统配置和工程价格可能不同。

RTO 与催化燃烧怎么选?

选择取决于废气条件与系统运行需求。两者的氧化处理方式不同,催化路线还需要关注废气对催化剂的影响。确认工艺适用性后,再比较完整系统的配置、运行费用及生产配合条件。

三床式 RTO 与两床式 RTO 有什么区别?

两种形式都通过蓄热室交替换热。三床式增加一个轮换工作的蓄热室,可在换向过程中安排吹扫,减少残余废气随切换排出的风险。具体采用哪种结构,仍要结合排放要求、生产连续性、风量及整体工程条件确定。

废气达到一定浓度后,可以不再补充燃料吗?

有机物氧化放热可能降低辅助燃料需求,部分工况具备自持运行条件,但不能只按入口浓度给出统一结论。需要把废气组分、浓度波动、风量、系统散热、启停和生产负荷纳入热平衡计算,并通过调试数据校核。

RTO 运行中通常维护哪些部位?

通常需要检查换向阀及密封、蓄热床阻力和状态、燃烧器与火焰监测、温度压力测点、安全联锁、风机和控制系统。维护频次应结合废气中的颗粒物、漆雾或易沉积组分、实际运行时长及设备维护计划确定。

RTO 治理效果受哪些因素影响?

整体效果取决于废气收集、前端预处理、RTO 设备配置和实际运行管理。方案阶段应明确污染物、设计工况与验收依据,实施后通过系统调试和检测结果评价治理效果。

三床式 RTO 主机与沸石转轮+RTO 是两套不同设备吗?

三床式 RTO 是完成蓄热氧化的主机;沸石转轮+RTO 是增加前端吸附浓缩的组合系统。直接处理时按进入 RTO 的废气选型,组合时还需分别核对转轮主风量和 RTO 接收的脱附风量。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

GB 20101—2025

涂装有机废气净化装置安全技术要求

发布部门:国家市场监督管理总局、国家标准化管理委员会

适用于涂装有机废气净化装置;其他行业需核对各自适用的标准。

项目咨询 · 设备选型 · 系统方案

有三床式 RTO 设备或整套工程需求?

可提供检测报告、现场照片或厂区布置图;资料不完整也可以先沟通。
