沸石转轮浓缩系统

面向涂装、印刷、电子等大风量、低浓度 VOCs 工况,中环盛达提供沸石转轮浓缩系统的方案设计、设备配套、安装调试与工程实施。

沸石转轮连续完成吸附、再生(脱附)与冷却,将适配的低浓度废气转化为较小风量的浓缩脱附气,再由 RTO 或催化氧化设备完成后续处理。

车间内多组沸石转轮本体与设备箱体
沸石转轮本体与箱体部件实拍。

系统与采购概览

沸石转轮浓缩系统(也称沸石分子筛转轮或 VOCs 吸附浓缩转轮)是大风量、低浓度有机废气治理中的连续吸附浓缩单元,由吸附区、再生区和冷却区循环工作。

适用生产场景
适用于涂装、印刷、电子等大风量、低浓度且连续或排放规律相对稳定的有机废气工况。
设备与系统组合
按漆雾、粉尘、油雾、温湿度及有机物组分配置前处理,浓缩脱附气可接三床式 RTO 或催化氧化设备。
工程实施范围
方案设计、设备制造与系统集成、施工安装、调试与验收;具体供货内容和现场工作范围在项目方案中确定。
开始询价需要什么
先说明生产工序、主处理风量和已有组分资料;运行时间、入口温湿度及现场照片可随后补充。

沸石转轮工作原理

转轮在吸附、再生(脱附)和冷却三个区域之间连续旋转。大风量主气流通过吸附区净化;较小风量的热再生气流带出被吸附的 VOCs,再送往后端氧化设备。

主处理气流
  1. 大风量低浓度废气
  2. 过滤与必要预处理
  3. 转轮吸附区
  4. 净化主气流
再生与后处理气流
  1. 再生热风
  2. 转轮脱附区
  3. 浓缩脱附气
  4. RTO 或催化氧化
功能流程示意:冷却区使转轮恢复下一循环的吸附条件;实际风量比例、温度、分区和控制逻辑按废气组分与项目方案确定。
吸附
经过前处理的废气穿过转轮,适配的有机物被分子筛吸附,主气流进入后续排放路径。
再生(脱附)
小风量热空气通过再生区,将吸附的有机物带出,形成送往后端氧化设备的浓缩气流。
冷却
转轮经过冷却区后回到吸附区,三个功能区随转轮连续轮换,实现连续处理。

沸石转轮+三床式 RTO

转轮负责浓缩,RTO 负责氧化处理。方案需联合核算脱附风量、热平衡、生产节拍与安全控制。

了解三床式 RTO

沸石转轮+催化氧化

适用于脱附气组分与催化剂相容的工况,选型时重点核对硫、卤、硅及易沉积物等影响因素。

了解催化燃烧系统

原理与工程边界依据 HJ 2026—2013 整理。

转轮浓缩系统需要比较哪些配置

沸石转轮的设备清单应把吸附、脱附和冷却三条风路及后端处理一起说明。主处理风量与浓缩气量需要分别列明。

转轮本体与箱体
方案内容转轮介质、分区、密封、驱动与检修结构
比较重点介质与组分是否匹配,密封和转动部件能否维护
入口预处理
方案内容漆雾、颗粒物及其他夹带物的处理单元
比较重点入口条件、滤材更换和压差检查是否能够落实
吸附与脱附风路
方案内容主处理风量、脱附风量、浓缩倍率及管道连接
比较重点前后端处理能力是否对应,峰值工况怎样核算
再生与冷却
方案内容加热方式、温度测点、冷却风路与风量调节
比较重点能源条件、各风路运行状态及控制关系是否清楚
后端与整体交付
方案内容RTO 或催化氧化接口、安装接线和系统联调
比较重点是否同时包含后端设备,整套系统怎样验收与交接

规范设计指标(HJ 2026—2013)

以下为 HJ 2026—2013 对吸附法有机废气治理工程提出的主要设计边界,用于前期方案校核;项目排放目标仍按所在地标准、环评批复和技术协议落实。

入口有机物浓度
<25% LEL

第 4.1、4.2 条:混合废气按最易爆组分与混合气体 LEL 中较低者核算。

入口颗粒物浓度
<1mg/m³

第 4.3 条:进入吸附装置的颗粒物含量宜低于此值。

入口废气温度
<40

第 4.4 条:进入吸附装置的废气温度宜低于此值。

设计风量相对最大排放量
120%

第 6.1.2 条:以最大废气排放量为基准的建议设计比例。

吸附装置设计净化效率
≥90%

第 6.1.3 条:针对吸附装置;组合系统的排放目标还需结合后端处理和项目验收依据确定。

查阅指标依据:HJ 2026—2013 规范全文与工程解读

查看完整工程案例

查看完整工程案例

转轮结构与设备内部

以下实拍展示转轮本体、蜂窝介质及内部过滤段,帮助理解吸附介质、前端保护和设备检修空间。

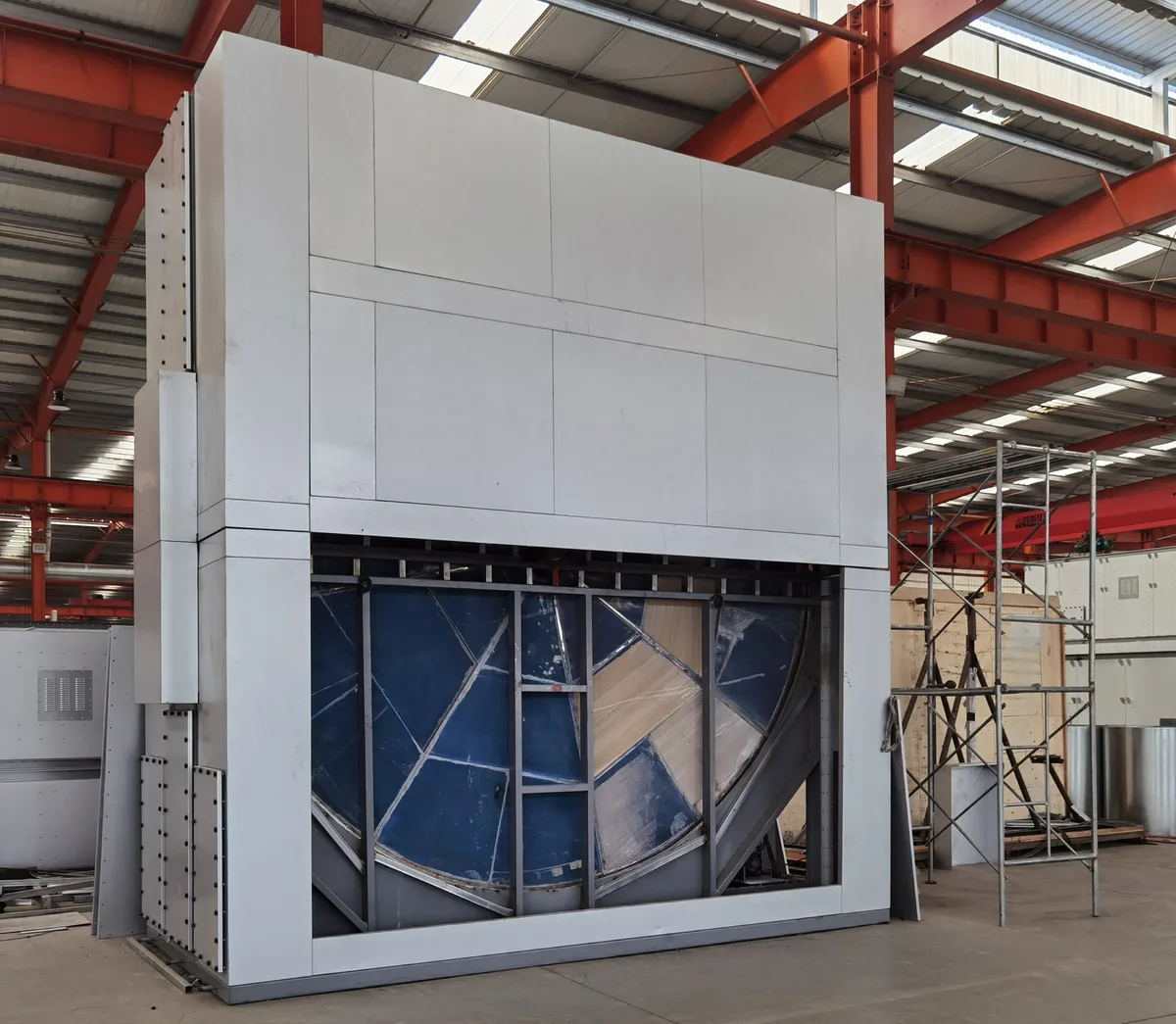

设备箱体开口处可见圆形沸石转轮本体及分区支撑
转轮与箱体结构

箱体开口位置可见圆形转轮本体、分区支撑及设备外壳的相对关系。

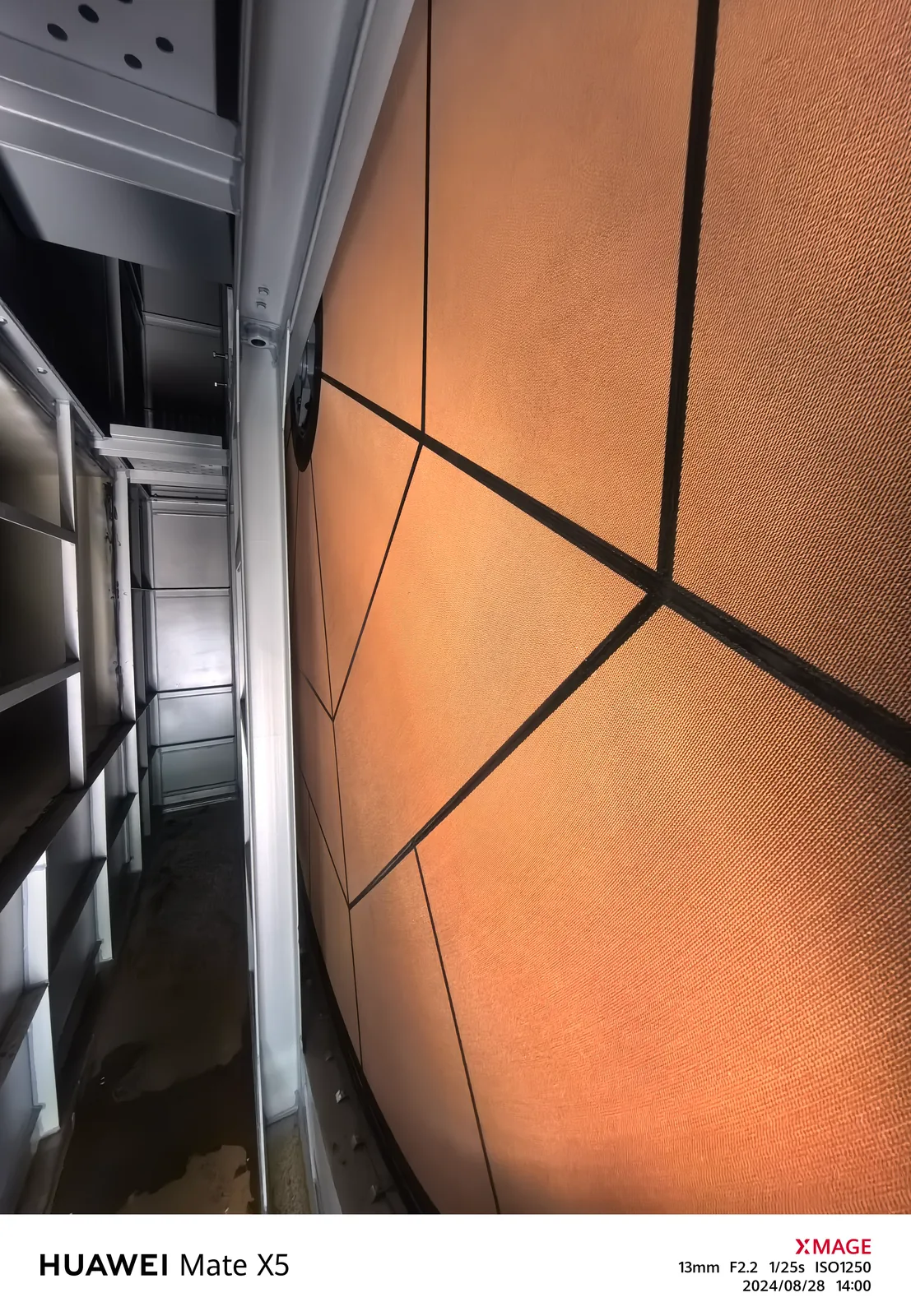

沸石转轮蜂窝介质表面、模块分区与设备内部支撑近景
蜂窝介质与分区支撑

转轮表面由蜂窝介质模块组成,分区、密封和介质状态是运行检查的重点。

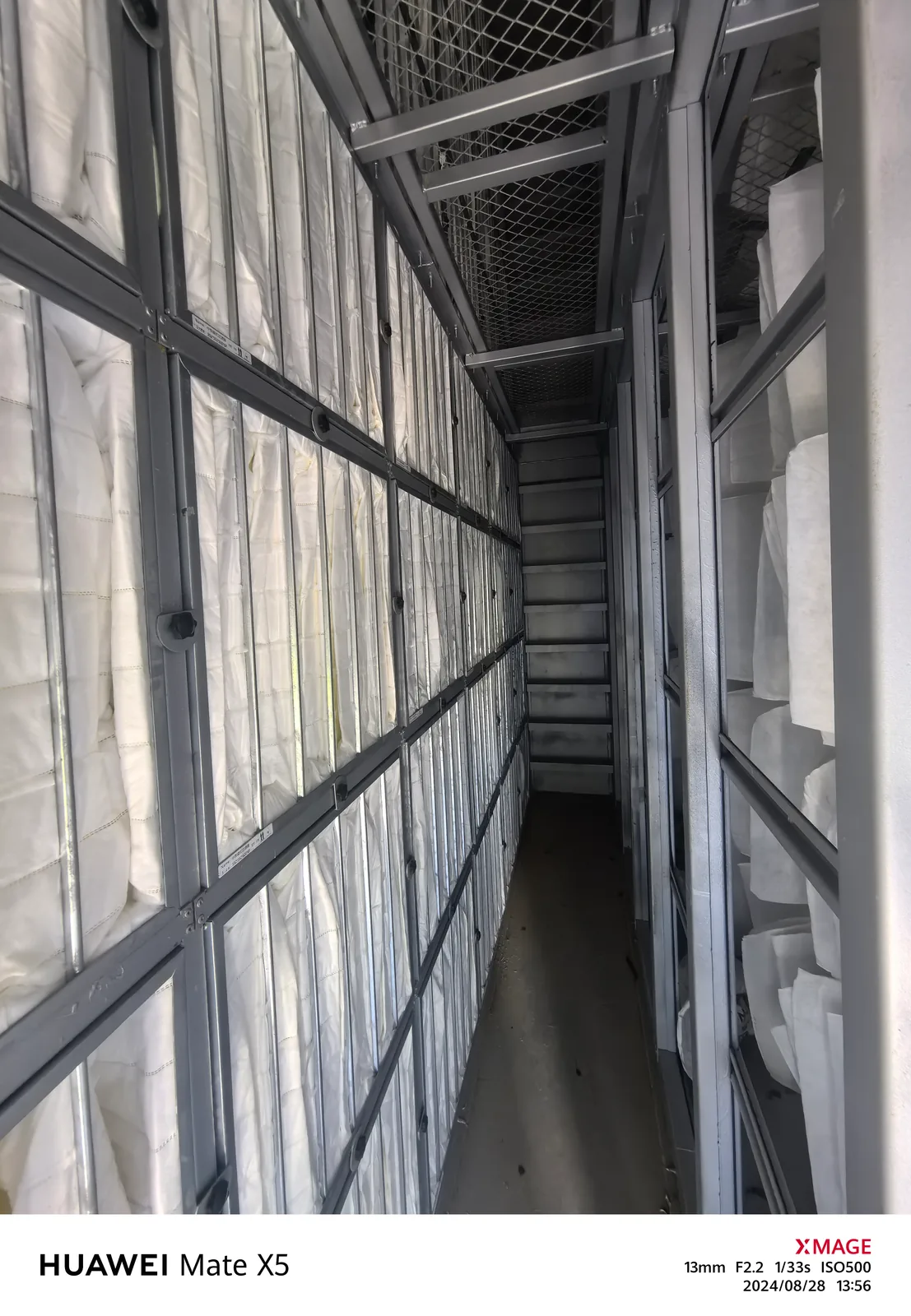

沸石转轮浓缩设备内部过滤段、滤袋支架与检修通道
内部过滤段与检修通道

前端过滤用于拦截颗粒物及夹带物,同时需要保留更换滤材与检查压差的操作空间。

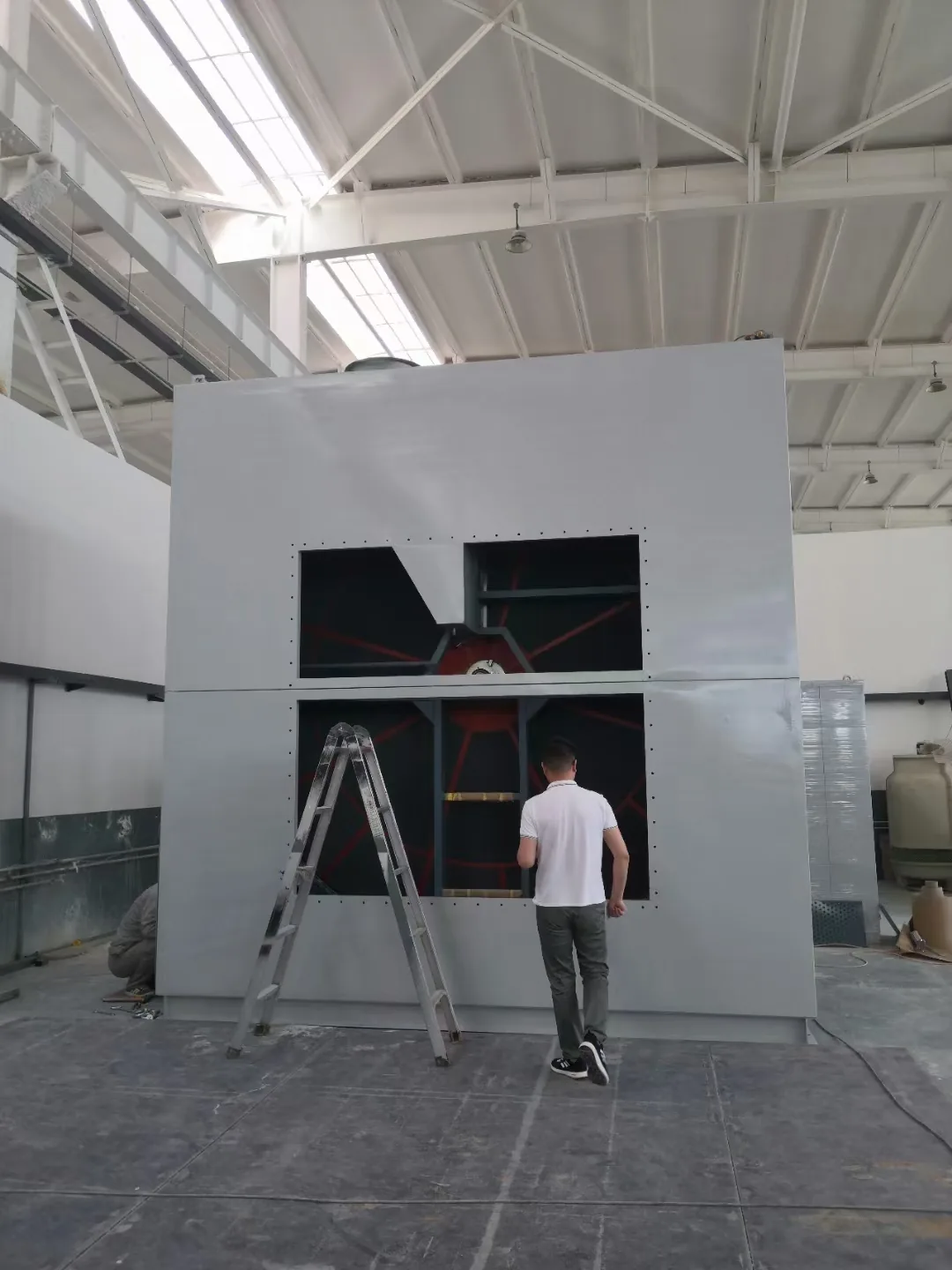

车间内正在装配的沸石转轮箱体、圆形支撑结构和作业人员背影
箱体与支撑结构装配

转轮箱体处于装配阶段,可见内部圆形支撑结构、设备开口和现场装配空间。

现场安装与系统布置

以下实拍展示浓缩设备、风机、管道和排气设施在厂房外的布置关系,整套设备区还需结合前处理与后端氧化单元统筹。

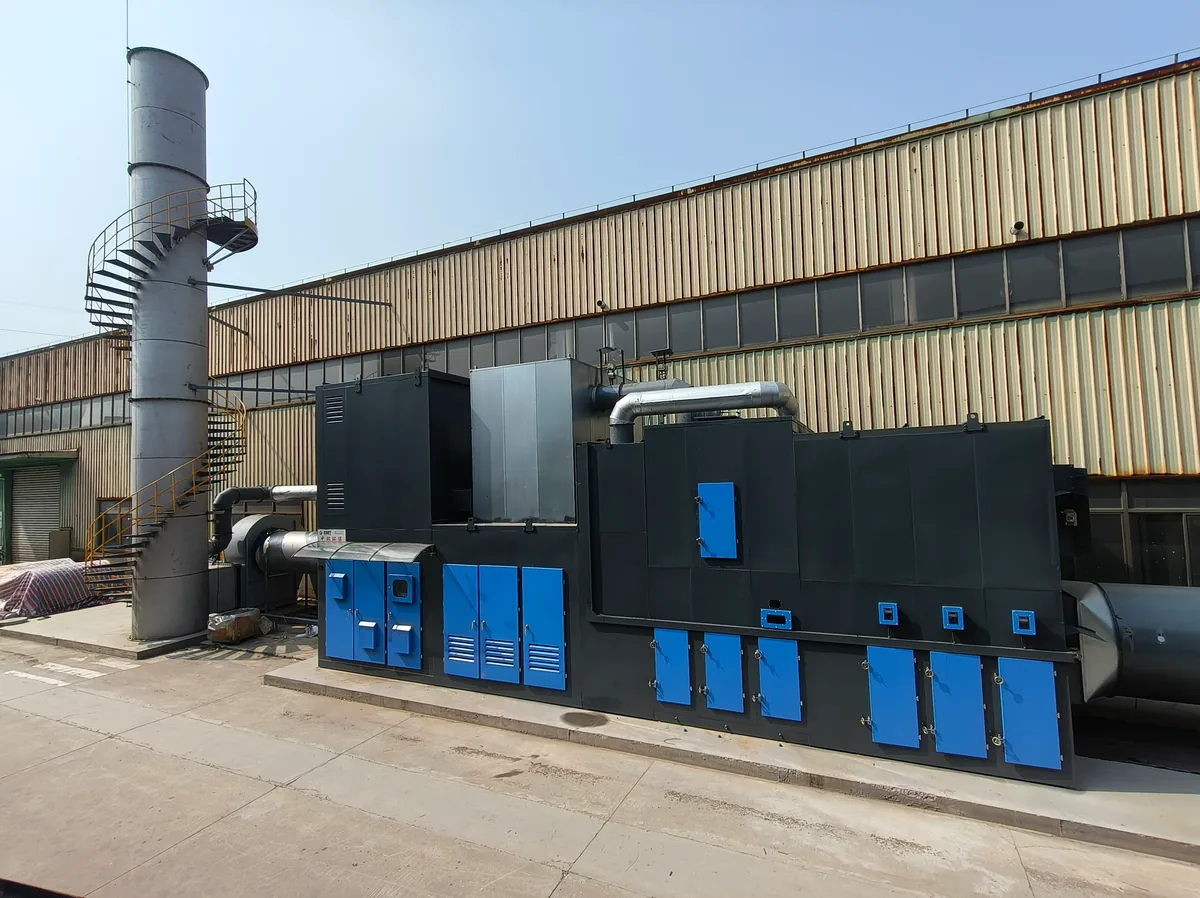

厂房外已安装的黑蓝色沸石转轮浓缩设备、风管、风机与排气筒
浓缩设备现场布置

已安装设备与风管、风机及排气设施的现场关系。

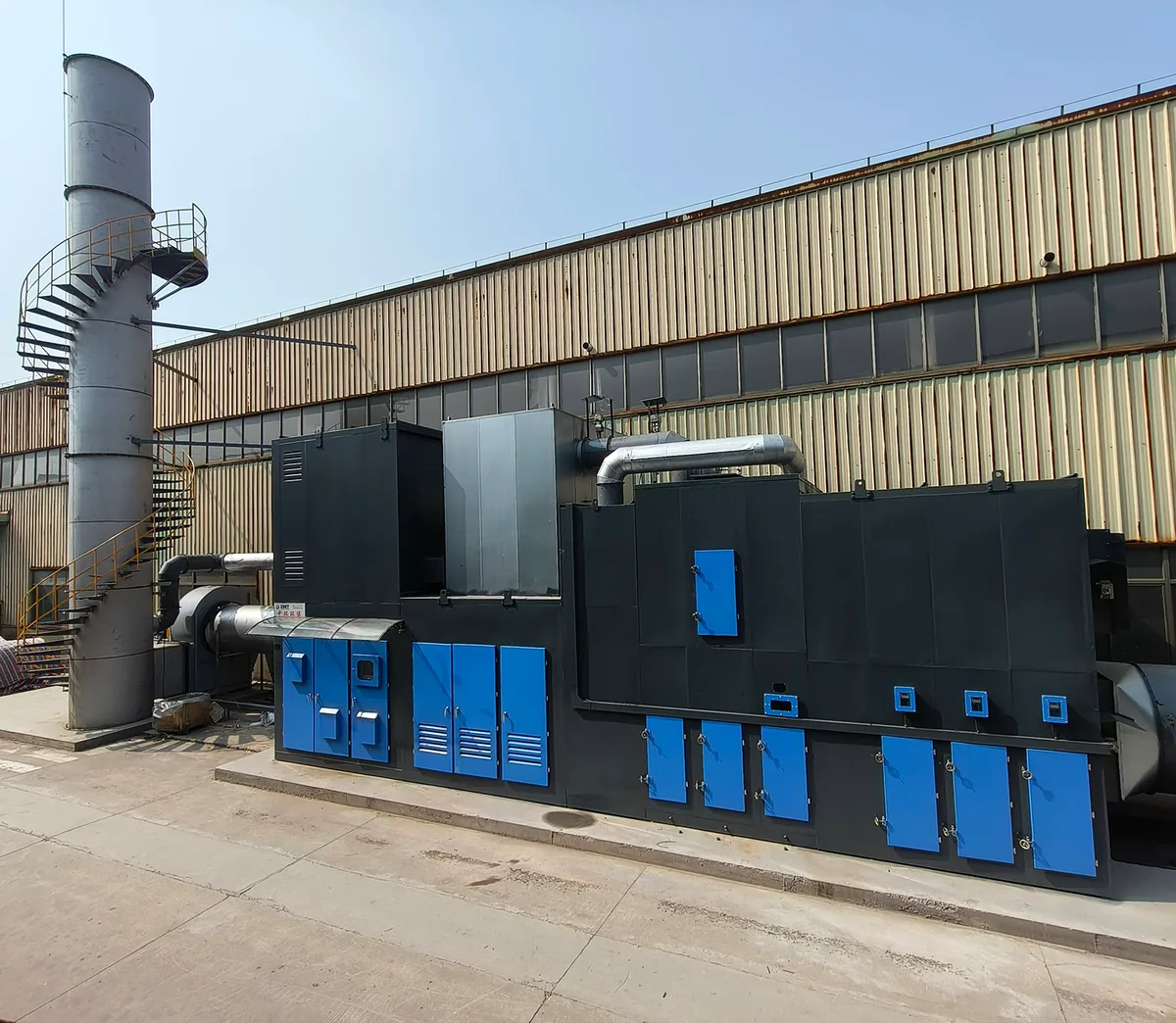

厂房外沸石转轮浓缩设备、风机、连接管道和排气筒侧面全景
主机、风机与排气设施

从侧面查看设备箱体、检修门、风机、连接管道及排气筒的相对位置。

常用技术参数

常用处理风量
10,000–500,000 m³/h
常用浓缩倍率
10–40 倍
转轮转速
2–8 转/小时
沸石转轮+RTO 系统设计净化效率
≥99%
转轮正常工况参考年限
5–8 年

上述参数来自中环盛达既有沸石转轮技术资料,属于公司常用初选范围、设计目标和正常工况参考值。具体转轮尺寸、分区比例、脱附风量、再生温度及后端设备按 VOCs 组分、入口浓度、温湿度、运行节拍和材料要求确定;分子筛热空气再生温度同时按 HJ 2026—2013 的安全边界校核。

选型前需要哪些资料

已有资料可以先发过来,无需一次准备齐全。初步方案通常从以下信息开始:

生产与物料
工序说明、原辅材料名称及已有安全技术说明书(SDS)。
废气数据
各排风点及总管的正常与峰值风量,VOCs 平均与峰值浓度、组分、温度、湿度和露点。
夹带物
漆雾、粉尘、油雾、黏性物、高沸点或易聚合物质及现有过滤方式。
生产安排
每日运行时长、班次、同时开机设备、连续或间歇排放及启停频率。
现场条件
现有集气、风管、风机和治理设施,可用场地、能源接口及施工进场条件。
项目边界
希望采购转轮单元、浓缩氧化系统或整套工程,以及排放目标、验收依据和计划节点。

涂装废气转轮还需按 GB 20101—2025 第 5.4 节核对前处理、测温、再生和联锁配置。常规脱附与针对高沸点组分的专门高温再生,应分别说明设计条件;不能把浓度控制上限理解成日常运行目标,也不能只按一个温度确定全部再生工况。

运行费用如何评估

运行费用主要包括主处理风机与再生风机用电、转轮驱动、再生加热、后端 RTO 或催化氧化设备,以及前端滤材和日常维护。估算时应按正常生产、低负荷、启停和待机工况分别计算,不能只用处理风量或浓缩倍率给出统一能耗。

前端过滤阻力、转轮与分区密封状态、再生温度和脱附风量都会影响长期费用。确定方案时,应将转轮与后端设备作为整套系统进行热平衡和运行节拍核算。

适用工况与进气条件

适合采用沸石转轮的工况

  • 处理对象为组分明确的大风量、低浓度有机废气,连续或排放规律相对稳定,便于组织吸附、再生和后端氧化设备运行。
  • 废气收集与前处理能够控制粉尘、漆雾、油雾和黏性夹带物,入口温度、颗粒物及有机物浓度满足设计边界。
  • VOCs 组分、沸点范围、温湿度及露点与沸石材料和后端设备相容,具备必要的电力、热源及检修条件。

需预处理或专项评估的工况

  • 未经有效预处理的粉尘、漆雾、油雾、黏性或易聚合物会堵塞或污染转轮,应先解决收集与预处理问题。
  • 高沸点物质及含硅、含卤、含硫等可能影响吸附材料或后端氧化设备的组分,需要按物料清单进行专项设计。
  • 废气高温、高湿或存在凝露风险时,需要配置调温、除湿等措施;间歇和浓度波动较大的工况应单独核算启停及运行方式。

安全与控制要点

沸石转轮需要把入口废气、前端过滤、吸附再生风路、后端氧化设备及生产线纳入同一套监测与联锁逻辑。

浓度与 LEL 控制
监测入口及脱附气有机物浓度与波动,异常时按控制逻辑执行报警、稀释、切换或停机保护。
过滤与压差监测
监测前端过滤器及转轮阻力变化,及时处理滤材堵塞、介质污染和异常漏风。
吸附与再生温度
按 VOCs 组分、沸点和转轮材料控制吸附、再生及冷却温度,并设置超温报警与联锁。
转轮驱动与密封
检查转轮转动、驱动机构、分区密封和旁通泄漏,避免停转或串风影响浓缩效果。
风机阀门与生产联锁
将处理风机、再生风机、阀门、后端氧化设备和生产线按启停顺序与故障状态联锁。
防火与电气安全
结合项目风险配置阻火、防静电接地、必要的泄爆和消防措施,电气选型与现场危险区域相匹配。

常见问题

沸石转轮系统价格由什么决定?只有风量可以先报价吗?

可以先按处理风量沟通设备范围,但完整配置和价格还取决于 VOCs 组分与浓度、温湿度、漆雾粉尘等夹带物、前端过滤、浓缩倍率、后端 RTO 或催化氧化设备、安装范围及现场条件。

沸石转轮能否单独完成 VOCs 治理?

沸石转轮承担吸附浓缩。浓缩后的脱附气通常还需进入三床式 RTO、催化氧化或其他适配的后处理单元;整套系统同时包括废气收集和必要的前处理。

喷漆废气可以直接进入沸石转轮吗?

喷漆废气通常先经过有效的漆雾和颗粒物过滤,再根据涂料体系、烘干排气、油雾、温湿度及高沸点组分配置后续预处理,避免转轮堵塞或污染。

沸石转轮后端选择 RTO 还是催化氧化?

两种路线都要根据脱附气重新选型。三床式 RTO 重点核算热平衡、运行制度和安全控制;催化氧化重点核对废气组分与催化剂相容性,再比较完整系统的配置与运行费用。

沸石转轮的浓缩倍率是否越高越好?

不是。浓缩倍率会同时改变脱附风量、脱附气浓度、加热负荷及后端设备工况,需要结合入口浓度波动、组分热值、爆炸下限和后端处理能力统一核算。

沸石转轮一般使用多久,日常需要检查什么?

根据中环盛达现有转轮产品资料,在正常工况和维护条件下,转轮参考使用年限为 5–8 年。实际使用时间受前处理、组分污染、温湿度、再生条件和运行维护影响;日常应检查过滤器及转轮压差、密封、转动状态、吸附与再生温度,并根据吸附能力和出口表现安排清洁、再生或更换。

项目咨询 · 设备选型 · 系统方案

有沸石转轮设备或浓缩氧化系统需求?

可先提供风量、VOCs 组分浓度、运行时间和现场照片,我们会结合前处理与后端氧化设备一起评估。
魏先生 · 项目咨询15699996199咨询沸石转轮方案
