天津重工喷漆房 VOCs 治理升级改造

中环盛达为一重集团天津重工有限公司实施喷漆房 VOCs 治理设施升级改造,承担系统设计、设备制造、原治理设施拆除、新系统安装调试及配套施工,并配合在线监测设备联网验收。

项目地点
天津市
处理工艺
前端过滤+沸石转轮+CO 催化氧化
咨询同类工程

项目介绍

中环盛达为一重集团天津重工有限公司实施喷漆房 VOCs 治理设施升级改造,承担系统设计、设备制造、原治理设施拆除、新系统安装调试及配套施工,并配合在线监测设备联网验收。

项目客户
一重集团天津重工有限公司
项目地点
天津市
处理工艺
前端过滤+沸石转轮+CO 催化氧化
工程范围
系统方案设计、设备制造、原治理设施拆除、沸石转轮+CO 系统安装调试、基础及配套线路施工、在线监测设备联网验收配合
治理对象
涂装 VOCs、漆雾与颗粒夹带物

治理需求:原喷漆房治理设施升级需要同时处理设备替换、收集接口和现场施工。本项目将前端过滤、沸石转轮、催化氧化以及基础、线路等配套工程一起安排。

项目需求与处理方案

金属结构厂喷漆房。以下按本项目的收集对象与设备分工说明处理路线,流程用于理解系统组成。

喷漆排风与浓缩

前处理和转轮单元衔接

  1. 喷漆房排风
  2. 前端过滤
  3. 沸石转轮吸附浓缩
  4. 主气流排放

前端过滤控制漆雾与颗粒夹带,浓缩单元按吸附、脱附和冷却分区完成工作。

脱附气催化氧化

小风量浓缩气进入 CO 单元

  1. 转轮脱附气
  2. 换热与预热
  3. 催化氧化
  4. 热量利用及排气

催化单元与转轮、风机、电控配套;照片分别展示设备外部和内部配置。

成套设备与现场布置

结合项目实拍,查看处理设备、连接管道与现场布置。

一重集团天津重工,沸石转轮设备与排气筒全景

设备、排气筒及厂房之间的整体关系。

一重集团天津重工,沸石转轮设备侧面外观

沸石转轮设备侧面与相邻箱体接口。

一重集团天津重工,燃烧系统燃气管路与控制箱

催化氧化单元的燃气管路、阀组和就地控制箱。

一重集团天津重工,设备旁排气筒全景

排气筒与配套管路沿厂房立面布置。

既有设施的系统改造

围绕金属结构厂喷漆房,工程范围包括原治理设施拆除、新系统安装及基础、线路配套施工。

过滤、浓缩与催化氧化

前端过滤控制漆雾和颗粒夹带物,沸石转轮浓缩后衔接CO催化氧化单元。

施工调试现场记录

项目照片展示设备全景、转轮内部及过滤配套,说明既有设施升级改造的实施内容。

内部配置与检修细节

从过滤段、转轮介质、驱动结构及压差监测了解内部配置。

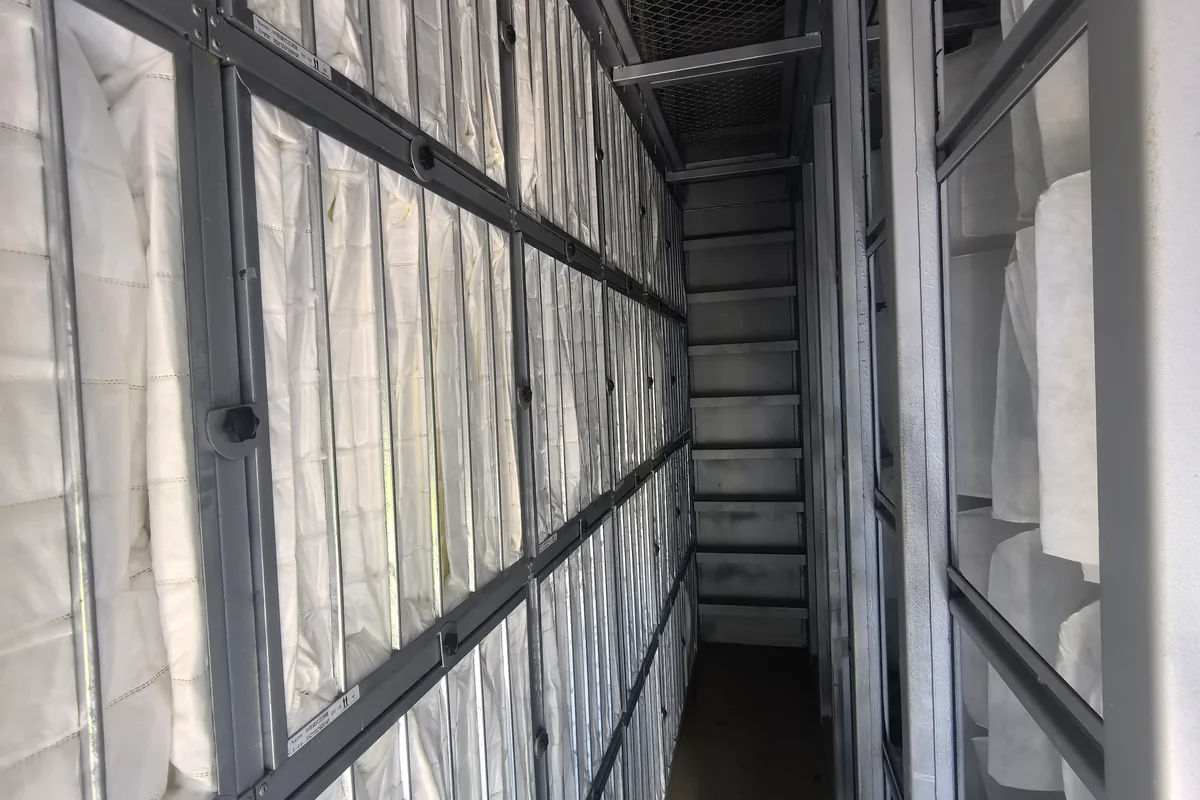

一重集团天津重工,沸石转轮内部过滤结构

入口过滤段与检修通道,便于检查和更换过滤单元。

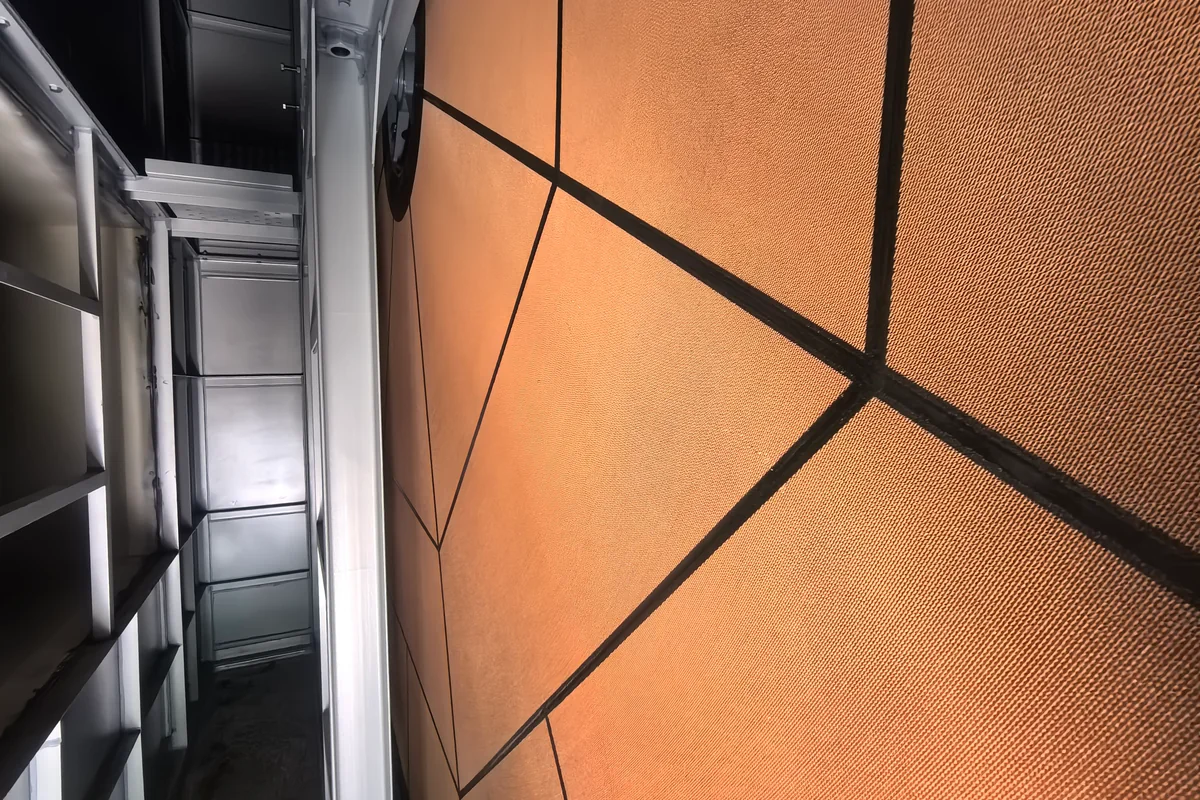

一重集团天津重工,沸石转轮内部近景

转轮内部介质与分区结构近景。

一重集团天津重工,沸石转轮驱动结构

转轮驱动机构及传动连接。

一重集团天津重工,转轮压差表近景

转轮压差表用于观察相应分区的阻力变化。

项目背景与工程目标

本项目位于一重集团天津重工有限公司金属结构厂喷漆房外侧,针对既有喷漆房挥发性有机物治理设施实施升级改造。项目公示资料明确的工作内容包括原治理设施拆除、新建沸石转轮与 CO 系统安装调试、基础及配套线路施工,并配合在线监测设备联网验收。

治理路线与设备组成

喷漆废气先进入过滤段控制漆雾和颗粒夹带物,再由沸石转轮浓缩系统完成吸附浓缩,浓缩脱附气进入 CO 催化氧化单元处理。这里的 CO 指催化氧化系统;前处理、转轮和后端氧化单元需要结合废气组分、浓度波动与生产运行同步配置。相关设备原理可在催化燃烧系统页面继续了解。

中环盛达承担的工程范围

本项目不是单台设备替换,而是围绕既有喷漆房和现场接口实施系统升级。中环盛达承担系统方案设计和设备制造,并拆除原治理设施、组织新设备安装调试、完成基础及配套线路施工,衔接在线监测设备联网验收。项目公示计划工期为 2024 年 6 月 21 日至 8 月 31 日。

现场实施重点

既有设施升级需要同时处理拆除、新旧接口、设备基础、线路与控制衔接,以及生产现场的施工组织。原项目资料记录了 2024 年 8 月 28 日施工调试阶段。本页结合用户补充的项目照片,展示设备全景、沸石转轮内部、过滤段及催化氧化配套燃气阀组;新增照片不统一标注为原照片拍摄日期。

对类似项目的参考

天津工厂需要新建或改造废气治理设施时,可进入天津设备与工程服务比较 RTO、沸石转轮及催化氧化路线。本项目采用的是沸石转轮+CO,具体设备选择应与各自废气条件匹配。

类似项目启动前,应明确原系统接口、喷涂与通风制度、废气风量浓度、漆雾过滤、场地基础、能源和在线监测要求,再划分保留、拆除与新增范围。该项目可以帮助采购和技术人员理解“前端过滤+沸石转轮+催化氧化”在既有喷漆房改造中的系统衔接方式。

了解本项目所涉及的设备,以及相近工艺的选型区别。

项目咨询 · 设备选型 · 系统方案

有类似的环保治理项目?

可以先提供治理对象、排风量和现场照片,我们据此沟通设备配置与工程范围。
魏先生 · 项目咨询156 9999 6199咨询同类工程
