山东虎彩数字印刷工厂 VOCs 收集治理工程

山东虎彩数字印刷工厂1—5楼印刷车间VOCs收集治理项目,覆盖多类印刷与印后设备、调墨房和危废处置间。2—5楼系统设计处理量70000 m³/h,工程验收合格,并有第三方废气检测记录。

项目地点
山东省泰安市
处理工艺
设备与区域废气收集+分层支管与集中主管+袋式过滤+活性炭吸附+低温催化氧化+屋面排放
咨询同类工程

项目介绍

山东虎彩数字印刷工厂1—5楼印刷车间VOCs收集治理项目,覆盖多类印刷与印后设备、调墨房和危废处置间。2—5楼系统设计处理量70000 m³/h,工程验收合格,并有第三方废气检测记录。

项目客户
山东虎彩泰山印刷有限公司
项目地点
山东省泰安市
处理工艺
设备与区域废气收集+分层支管与集中主管+袋式过滤+活性炭吸附+低温催化氧化+屋面排放
工程范围
废气系统方案设计、设备制造与系统集成、施工安装、调试与验收
治理对象
非甲烷总烃、苯、甲苯、二甲苯

治理需求:印刷工厂的排风点分布在不同楼层和设备位置。本项目将设备集气罩、楼层管网与屋面处理系统一起实施,让客户能够从收集位置一直看到末端设备。

项目规模与关键参数

系统设计处理量设计参数
70000m³/h
检测时标干流量均值第三方检测
66036m³/h
有组织非甲烷总烃均值第三方检测
5.12mg/m³

依据:山东虎彩数字工厂废气处理工程技术要求;废气和噪声检测报告MCET-Q20230911。70,000 m³/h 为2—5楼系统设计处理量;检测数据仅对应报告采样工况,不能作为持续运行数值。

项目需求与处理方案

平张印刷、UV印刷、数码印刷、烫金及印后设备废气收集。以下按本项目的收集对象与设备分工说明处理路线,流程用于理解系统组成。

车间收集与汇流

多楼层、多设备排风点

  1. 印刷与印后设备
  2. 局部集气罩及支管
  3. 分层主管
  4. 屋面治理设备

各楼层与设备的接口分别组织,兼顾生产通道和设备检修空间。

过滤、吸附与催化处理

2—5楼系统设计处理量 70,000 m³/h

  1. 袋式过滤
  2. 活性炭吸附
  3. 脱附气催化氧化
  4. 屋面排气设施

吸附气路与脱附处理按各自任务运行;设计处理量与第三方检测时流量分别记录。

成套设备与现场布置

结合项目实拍,查看处理设备、连接管道与现场布置。

山东虎彩,屋顶处理设备与排气筒近景

屋面处理设备、检修楼梯和排气筒的连接关系。

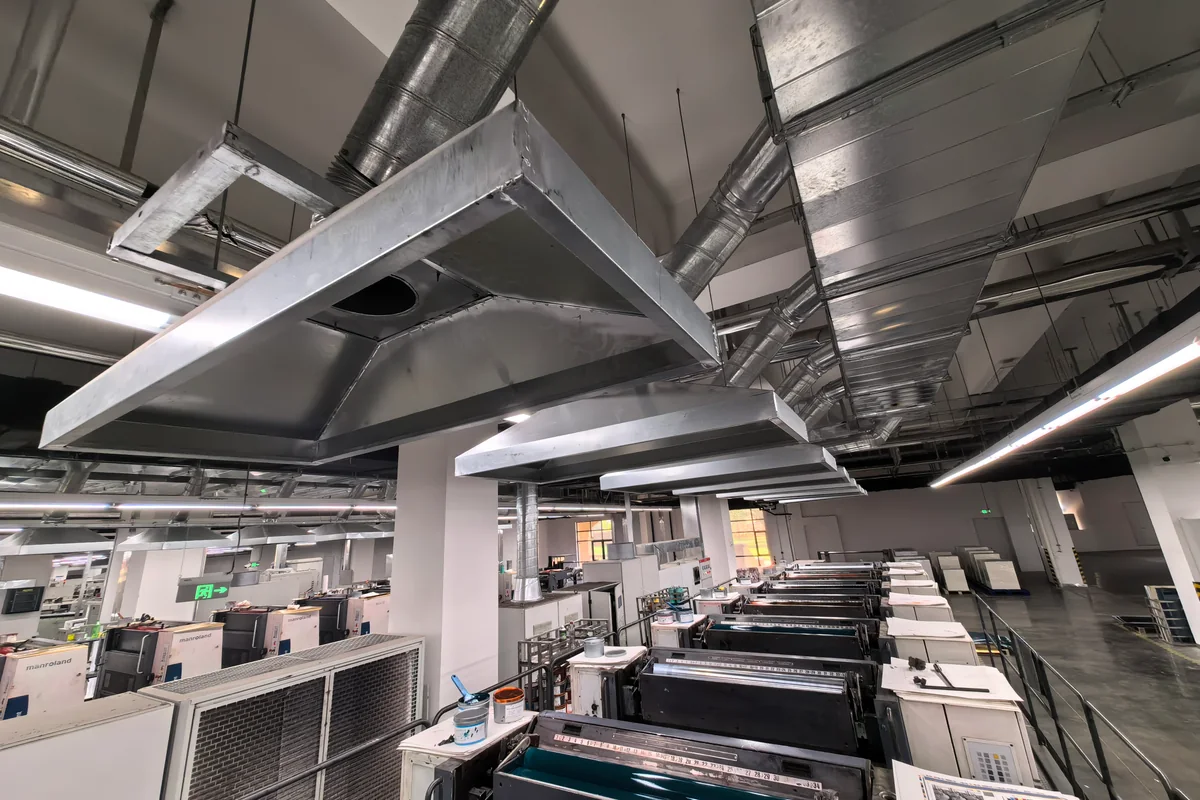

山东虎彩,印刷机列与顶部集气罩

印刷机列上方设置集气罩,支管汇入车间主管。

山东虎彩,印刷设备排风罩近景

印刷设备局部排风罩与连接管道近景。

山东虎彩,车间风管与风机侧面

车间风管与风机侧面,展示室内管路的衔接方式。

多楼层、多设备收集

项目覆盖1—5楼印刷车间、调墨房与危废处置间,设备收集罩、支管与集中主管衔接。

车间管网连接屋面设备

2—5楼系统设计处理量70000 m³/h;处理环节包括袋式过滤、活性炭吸附与低温催化氧化。

交付与检测分别记录

工程于2023年12月14日验收合格;第三方检测结果按采样工况单独展示,便于了解项目交付依据。

设备运输与施工安装

以下照片展示设备进场、屋面安装与车间管道施工。

山东虎彩,大型设备货车运输到场

成套设备通过货车运输到场。

山东虎彩,屋顶处理设备安装现场,01

屋顶设备安装阶段,连接现场管路与配套设施。

山东虎彩,车间排风管道安装作业

车间顶部排风管道安装现场。

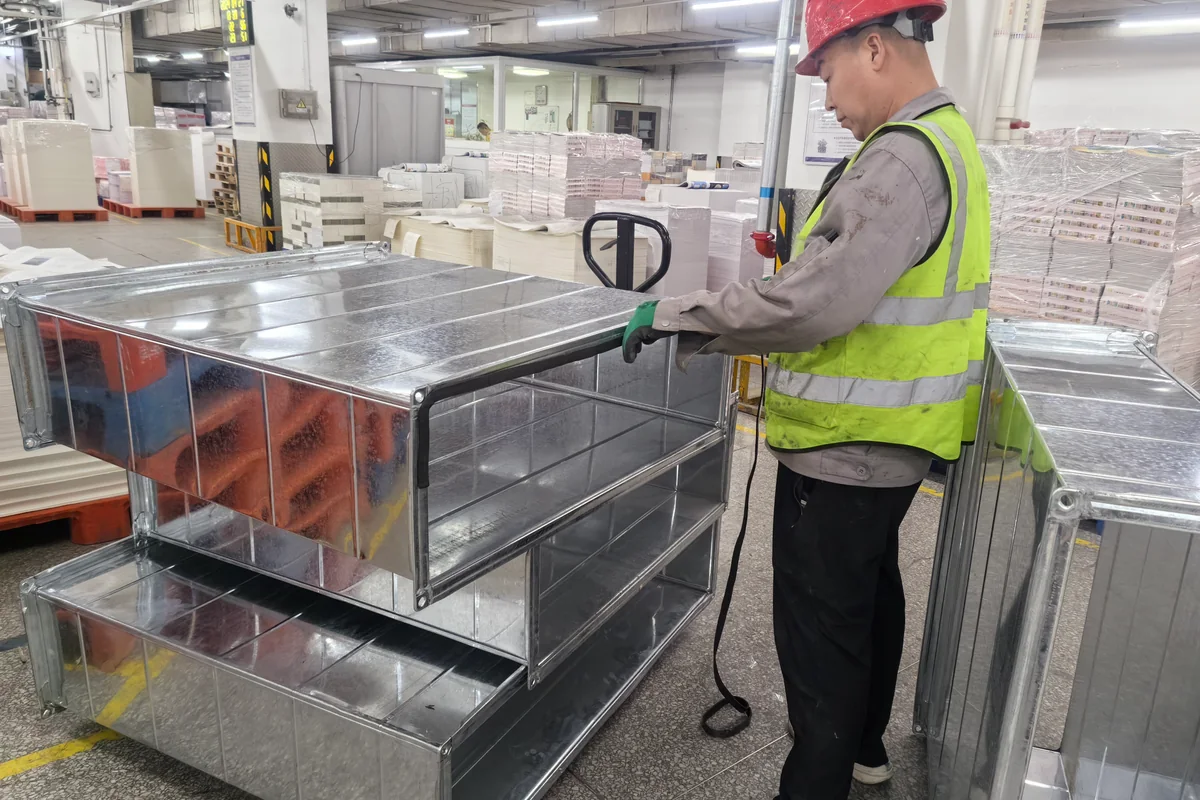

山东虎彩,人员检查镀锌风管部件

现场检查风管部件,为后续拼装衔接做准备。

项目背景

本项目覆盖山东虎彩数字印刷工厂1—5楼生产区域,包括平张印刷机、UV印刷机、数码印刷机、自动烫金机及其他印后设备,同时纳入调墨房和危废处置间。合同明确,中环盛达负责根据现场设备和法规要求设计废气收集、排气与处理系统,降低印刷油墨和洗车溶剂等挥发物对车间及外排空气的影响。

多楼层收集系统怎样组织

2—4楼各车间设置集成废气管道,经管井汇至屋面处理设备;各支路配置独立风阀与单向阀。技术要求给出的2—5楼总设计处理量为70000 m³/h,并分别约束主管、支路与末端收集口的设计流速。

现场照片记录了印刷设备上方局部收集罩、分层支管、集中主管及屋面设备区。合同材料列出的主要处理环节包括袋式过滤、活性炭吸附和低温催化氧化,系统同时包含风机、阀门、控制、电缆、平台与检测口等工程接口。

交付与验收

中环盛达承担本项目的方案设计、设备制造与系统集成、施工安装、调试和验收。建设单位盖章的验收报告显示,1—5楼车间废气处理工程于2023年12月14日验收,合同完成情况为“完成”,验收结果为“合格”。

第三方检测机构于2023年10月15日对有组织废气DA001和厂界无组织废气进行检测。有组织非甲烷总烃三次实测均值为5.12 mg/m³,标干流量均值为66036 m³/h;苯、甲苯和二甲苯三次结果均为未检出。上述结果为该次采样数据,检测报告明确“仅提供数据,不作判定”,未作达标判定。

对印刷车间改造的参考

印刷废气项目需要先梳理设备种类、溶剂和油墨用量、设备同时运行情况、楼层路径及屋面承载条件。收集罩位置和支管风量会直接影响源头捕集,长距离、多楼层管网还需要处理阻力平衡、阀门调节、检修与防火接口。

类似项目可先查看活性炭吸附与脱附系统和催化燃烧设备的适用条件,再结合风量、浓度波动、组分和运行时间选择组合路线。案例中的70000 m³/h为设计处理量,66036 m³/h与5.12 mg/m³为单次第三方检测报告中的检测均值,不能直接外推为其他工况或持续运行表现。

了解本项目所涉及的设备,以及相近工艺的选型区别。

项目咨询 · 设备选型 · 系统方案

有类似的环保治理项目?

可以先提供治理对象、排风量和现场照片,我们据此沟通设备配置与工程范围。
