化工与新材料有机废气治理

面向化工原料、树脂、涂料油墨、胶黏剂及新材料生产,按投料、反应、储存、干燥与清洗节点分源收集,配置适配的除尘、洗涤、吸附或氧化治理设备。

化工气流先按物料与排放节点分支路。含尘、可洗涤组分及有机废气分别选择设备,不把所有气体都并入一台主机。

含尘与洗涤处理支路

了解配套方式

投料粉尘与适合洗涤的气流分开判断,确定收集和预处理方式。

有机废气吸附与再生

了解配套方式

对适合吸附的气流,按污染负荷与生产周期选择更换式或再生式系统。

适配气流的氧化处理

了解配套方式

需要氧化治理的支路,先核对组分相容性、负荷变化及预处理。

本行业工程案例

胜利油田钻井液项目展示投料粉尘、生产废气等支路的除尘、洗涤与活性炭处理,可参考分源收集、设备连接与厂房外布置。

设备怎样组成一套系统?

以下展示三类可比较的处理路径,既可能用于不同支路,也可能在条件适配时组合;并非一条必须串联的固定流程。

含尘与洗涤处理支路

  1. 分源收集

    分别识别投料和气体释放节点。

  2. 性质判断

    核对粉尘、溶解性及腐蚀性。

  3. 选择支路设备

    按工况采用除尘或洗涤。

  4. 配套维护

    安排卸灰、循环液或除雾管理。

布袋除尘与喷淋洗涤对应不同处理条件,不表示所有支路先后经过这两台设备。

有机废气吸附与再生

  1. 组分与负荷

    核对常态、批次和短时峰值。

  2. 进入条件

    控制不适配的夹带物与温湿度。

  3. 吸附配置

    确定床层与运行切换方式。

  4. 维护或再生

    按所选设备安排后续处理。

更换式活性炭与吸附脱附系统分别选型;胜利油田案例采用的具体设备以案例资料为准。

适配气流的氧化处理

  1. 物料核对

    确认溶剂、杂质和生产变化。

  2. 专项预处理

    控制颗粒、黏性及凝结组分。

  3. 氧化路线

    比较热氧化与催化适用条件。

  4. 运行联锁

    覆盖启停、峰值和异常状态。

化工废气不能只按总 VOCs 浓度选型;易反应、含卤等特殊组分需要针对性分析处理路线。

从生产节点到厂房外治理设备

胜利油田,厂房外多套处理设备全景
胜利油田钻井液项目:厂房外的治理设备与排气设施。

厂房外的多设备布置

胜利油田钻井液项目照片展示治理设备与厂房、管道及排气设施的关系。不同支路按自身处理要求连接。

  • 把各股气流与对应设备在图纸中分清。
  • 预留风机、塔体和吸附设备检修位置。
  • 结合循环液、卸灰与排气接口安排维护。
胜利油田,车间反应釜及管线全景
胜利油田钻井液项目:生产设备、平台与管路。

从反应与配料设备寻找收集节点

生产设备、操作平台和管路共同影响收集接口的位置。方案需要回到投料、混配与运行状态逐点梳理。

  • 识别常态排风与批次、清洗等变化。
  • 核对人员加料、检修与现场可达性。
  • 避免未经分析把不同性质的气流合并。
进一步了解工序、选型与配套设备

化工废气治理先做排放节点和物料清单

“化工与新材料”并不是一种固定工况。反应釜尾气、储罐呼吸、混配投料、过滤离心、干燥灌装和设备清洗,在组分、温度、含湿量、排放时间和可燃风险上都可能不同。方案第一步不是直接确定主机,而是把每个排放点对应到原辅料、产品和生产状态。

批次生产还要区分正常反应、投料放空、溶剂置换、换批清洗、开停车及异常状态。一次检测可以描述取样时刻,却不能独立代表整套生产周期;工艺记录、物料用量和峰值排放信息需要与检测数据一起使用。

不同气流不能未经分析直接合并

高温气流与常温含湿气流混合后可能冷凝,易聚合或高沸点物质可能在管道和设备内沉积,含硫、含卤、含硅及腐蚀性组分也会影响材料、蓄热体和催化剂。管网设计应先按性质划分支路,再确定哪些气流可以汇总、哪些需要独立预处理或采用专项路线。

源头密闭和局部收集同样重要。反应釜、计量罐、储槽、装卸和灌装点应结合操作方式设置接口,既减少无组织逸散,也避免过量吸入空气造成浓度被稀释和设备规模放大。

RTO、催化氧化与浓缩路线怎样判断

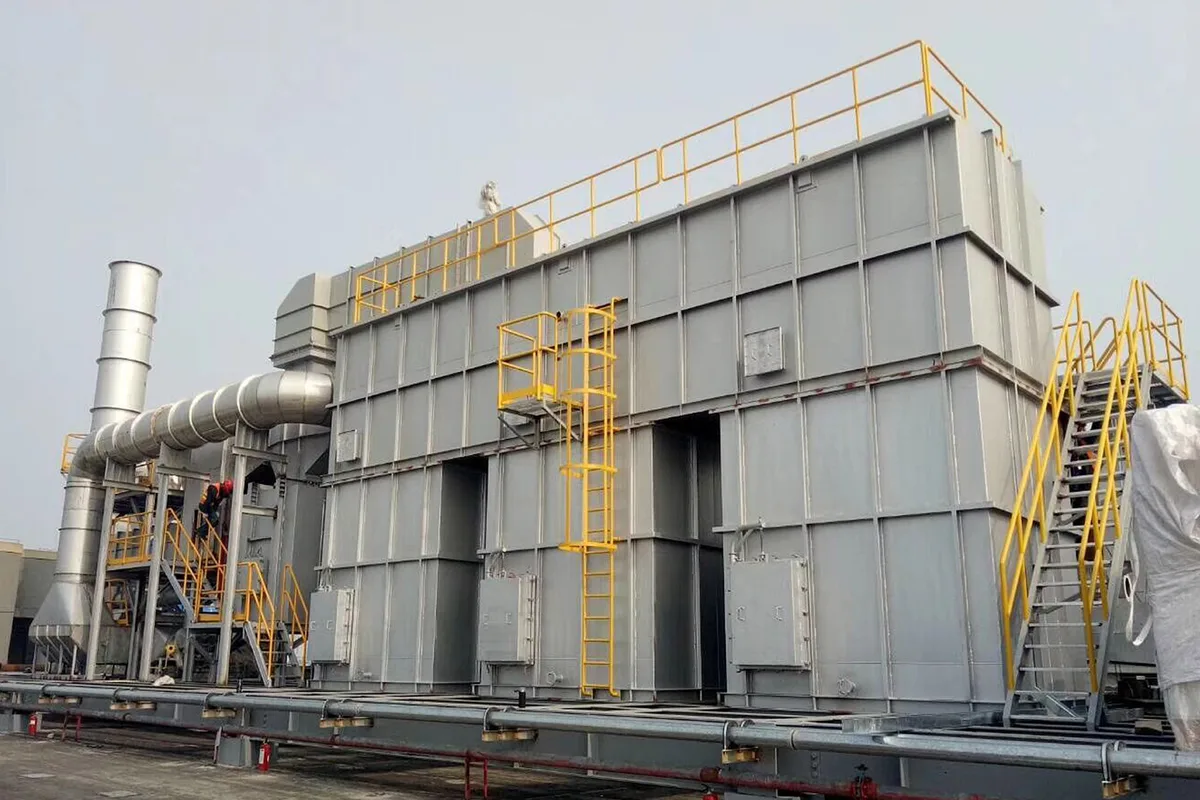

当废气组分、爆炸风险、浓度波动和生产制度能够说明,前端黏性物、颗粒物和冷凝物得到控制时,可评估三床式 RTO承担热氧化处理。批次间歇项目还要把升温、保温、停机和重新启动纳入运行方案。

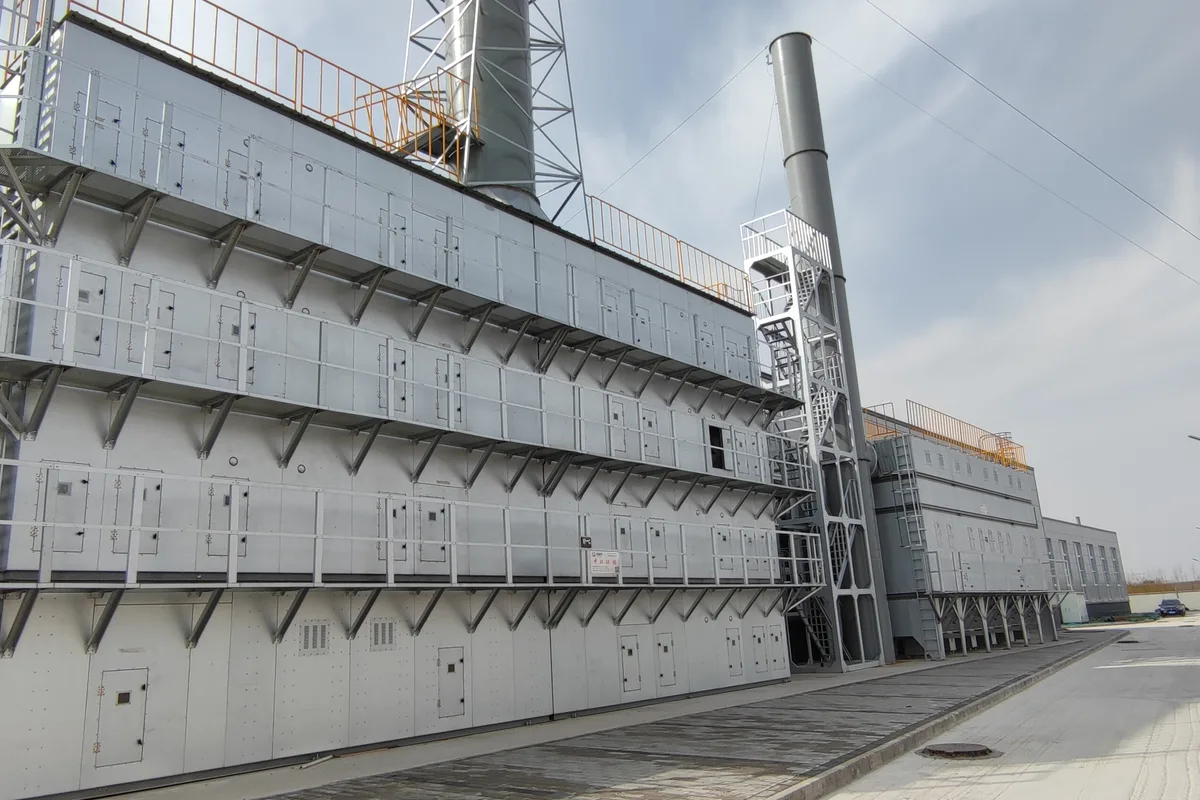

催化燃烧是否适用首先取决于催化剂相容性和废气洁净度,不能只比较反应温度。大风量、低浓度且组分、温湿度与颗粒物条件适合吸附的支路,可进一步评估沸石转轮浓缩,但不应把浓缩路线作为所有化工废气的默认选择。

工程方案需要同时定义安全与接口

  • 明确各支路正常、峰值、停机和异常状态的风量及浓度;
  • 说明预处理、主机、风机、阀门、排气设施与生产设备的启停顺序;
  • 根据组分与温度选择风管、密封、换热和设备材料;
  • 为检修、清理、消防、公用工程和未来生产变化预留条件。
安全联锁与现场条件
  • 应结合原辅料安全技术说明书、爆炸极限、反应特性和异常排放识别可燃与反应风险
  • 风机、阀门、浓度与温度监测、氮封或置换系统及氧化设备需要按工艺状态建立联锁
  • 含腐蚀性、卤素、硫、硅或催化剂毒物的气流应选择适配材料和工艺,不能直接套用通用设备配置

选型与改造常见问题

化工项目是不是都适合 RTO?

不是。必须结合具体物料、气体组分、负荷变化和安全条件确定。适合除尘、洗涤或吸附的支路可采用对应路线;需要氧化的气流再比较 RTO、催化氧化及其他方案。

批次生产只做一次废气检测够不够?

单次检测说明取样时的状态,方案还需要生产周期、原料用量、切换清洗与峰值排放等信息。应结合已有检测与生产记录梳理各运行状态。

已有喷淋塔,可以直接在后面加活性炭吗?

应先核对喷淋后的组分、温湿度、雾滴夹带及吸附适配性,再判断是否需要除雾或其他处理。不能只按设备排列决定组合。
