中环盛达生产制造基地,厂区入口、生产厂房与办公楼外景

酸碱废气喷淋塔 气液吸收、除雾与循环液管理

面向酸洗、清洗、化工及其他使用酸碱物料的工业排气,根据污染物性质、吸收液匹配、腐蚀条件和现场空间配置填料洗涤、化学吸收、除雾及循环液控制系统。

系统配套
洗涤塔 · 循环泵组 · 投药与除雾
工程服务
设计、制造、安装、调试
厂房外不锈钢废气洗涤塔、连接风管、检修平台和排气筒系统全景
不锈钢废气洗涤设备与现场风管、排气设施实拍。

酸碱废气喷淋塔 设备介绍

酸碱废气洗涤与吸收系统用于处理具备吸收条件的酸性、碱性气体及相关雾滴,可应用于酸洗、表面处理、清洗和化工生产等排气环节。废气经收集后进入塔体,与喷淋液及填料表面的液膜接触,目标污染物通过溶解或化学反应进入液相;气流再经除雾进入排气或后续处理路径。循环水箱、泵组、补水、投药和排污共同维持吸收液状态。单塔或多级配置取决于污染物性质与处理要求,塔体及泵阀材料也需要与废气、循环液和温度相匹配。中环盛达提供收集管网、洗涤设备及配套控制的设计、制造、安装和调试,并在布置时安排检修、补排水和药剂接口。

污染物与吸收液匹配
先明确酸碱种类、浓度和伴生组分,再确定水洗或化学吸收体系。混合废气还需判断能否共用循环液,存在不相容反应时分别处理。
单塔与多级各有用途
一种吸收体系可采用单级配置;需要不同药剂或分段处理时,可评估多级塔与独立循环。各级作用、系统阻力和排液路径应一起明确。
循环液决定持续运行
吸收液需要补水、投药和更新,泵组、喷嘴与除雾器也需检查清理。选型时同步落实药剂储存、废液收集和维护空间。

酸碱废气洗涤系统怎样运行

系统通过收集、气液接触、吸收或中和、循环液管理和除雾完成处理。实际吸收液、级数、液气条件、材质及排液方式均由污染物和项目条件确定。

  1. 收集与入口调节

    槽体、设备或罩口收集废气,经管网送入塔体;按温度、夹带物和负荷配置必要预处理。

  2. 气液接触与吸收

    喷淋和填料使废气与适配吸收液接触,目标污染物通过溶解或反应进入液相。

  3. 除雾排风与循环更新

    气体除雾后进入排气或后续处理;循环液按监测状态补水、投药与排污。

洗涤塔、循环液与配套组成

循环液状态、泵阀、风管和风机决定吸收单元能否持续运行;实际投药和控制方式根据污染物及循环液要求配置。

塔体与填料
提供气液接触空间,填料支撑与装填方式兼顾分布、阻力和检修。
喷淋与布液
通过喷嘴和管路分配吸收液,检查覆盖范围并保留清理接口。
循环箱与泵组
回用吸收液,连接补水、回流和排污管路,便于观察液位与维护。
投药与运行监测
按吸收体系设置投药和相应控制指标,维持循环液可用状态。
除雾与排风
控制液滴夹带,风机选型包含塔体、管网和后端系统的阻力。
材料与检修接口
塔壳、泵阀、密封及紧固件分别核对腐蚀条件与使用温度。

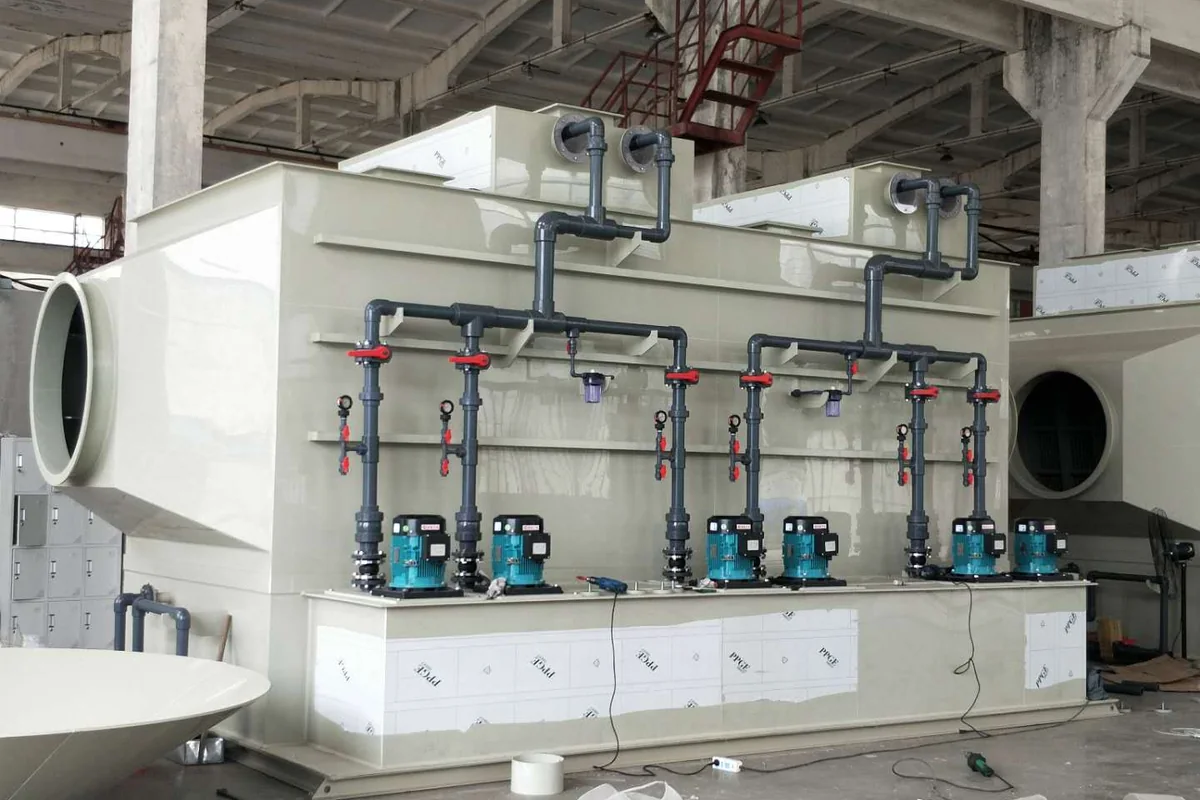

废气洗涤系统循环水箱、多组水泵、阀门、压力表和管路
循环泵组与外部管路

多组循环泵、阀门、压力表、管路和水箱外部接口实拍,便于理解补水、循环、投药与检修空间。

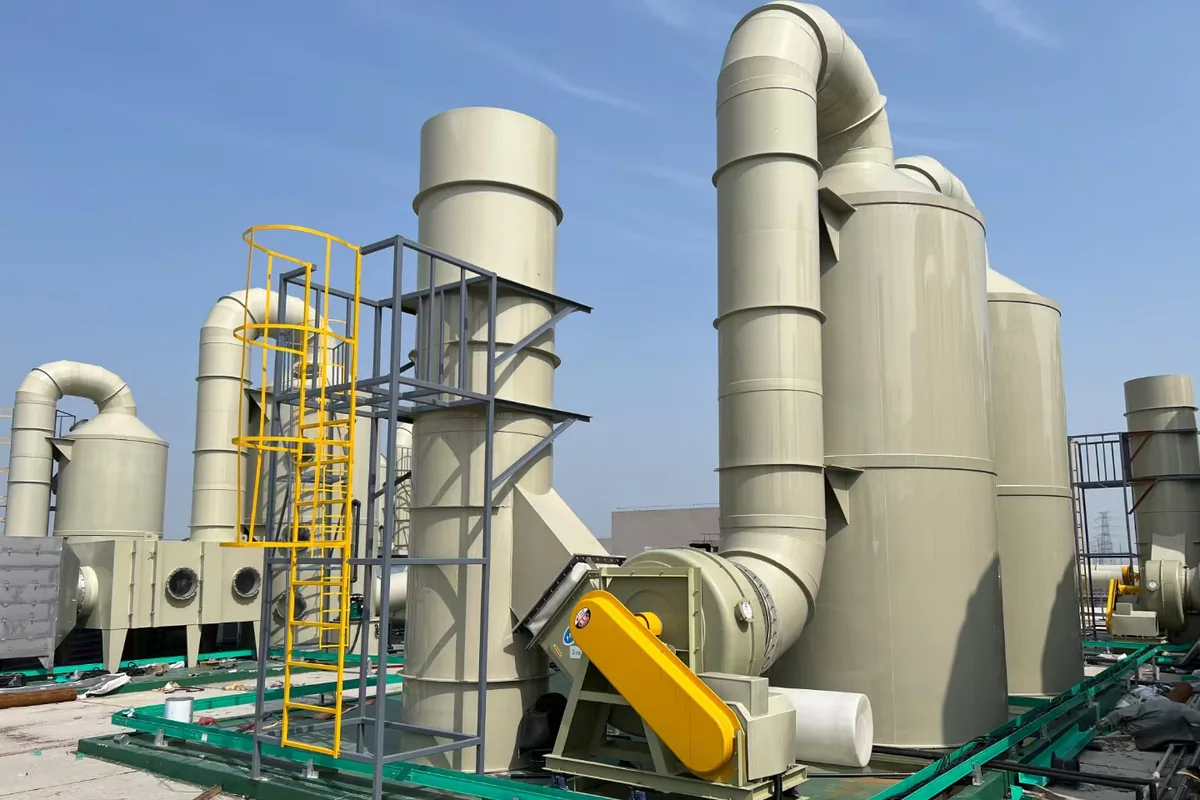

废气洗涤塔、离心风机、连接风管和检修梯台现场布置
风机、风管与塔体连接

离心风机、进出风管、塔体和检修梯台的现场组合,设备位置需同步考虑阻力、噪声和维护通道。

应用场景与适用条件

适用于酸洗、表面处理、化工配料与反应、电子清洗及其他产生酸性或碱性气体、酸碱雾滴和可吸收组分的工序;混合废气需要先判断各组分能否在同一体系中安全处理。

适用条件

污染物与吸收条件
污染物名称、酸碱性和物料信息相对明确,并具备可行的物理吸收或化学反应条件。
风量与入口负荷
风量、浓度和排放节拍能够确定,可据此核算气液接触、吸收液容量和循环液更新方式。
水、药剂与废液
现场具备补水、药剂储存投加、排污或废液收集条件,并可以安排日常巡检维护。
材料与安装环境
塔体、风管、泵阀和除雾材料能够针对废气、循环液、温度及安装环境完成耐腐蚀设计。

需要预处理或专项评估的情况

  • 主要污染物为难溶于水且不与吸收液有效反应的 VOCs、油雾油烟或复杂有机物时,不宜把洗涤塔作为唯一终端治理设备。
  • 污染物和药剂信息不明,混合后可能剧烈放热、产生沉淀堵塞、释放有毒副产物或形成其他危险反应时,不应直接套用通用方案。
  • 大量黏性颗粒物、油雾或易结晶物未经预处理直接进入填料和喷嘴,会增加堵塞、结垢和维护负担。
  • 废气温度超过材料或吸收条件允许范围、循环液存在冻结风险,或现场无法落实补水排污和废液处置时,需要先解决工程条件。

洗涤吸收与生物除臭怎样衔接?

酸碱性组分可评估化学吸收;适合生物降解的异味组分可比较生物处理。需要组合时,分别明确各段处理对象、出口状态和循环液条件。

查看异味治理路线比较

胜利油田相关钻井液生产废气与粉尘治理工程

项目覆盖钻井液生产中的投料粉尘、反应放空气与干燥尾气,按不同排放点配置布袋除尘、喷淋、活性炭吸附及排气设施,衔接车间设备和室外治理单元。

  • 项目现场实拍
应用工序
反应釜投料与放空、流化床干燥、研磨及危废暂存
工艺路线
分路收集+除尘或喷淋+对应支路活性炭吸附
工程范围
方案设计、设备制造、现场安装与系统调试
胜利油田,厂房外多套处理设备全景

厂房外多套治理设备、管道和排气设施全景。

胜利油田,车间反应釜上部与钢梯

反应釜上部管线与操作平台。

查看完整工程案例

单塔、多塔与循环系统配置

以下实拍展示多套洗涤设备与双塔系统的外部组成。塔级数量需结合污染物、入口负荷、吸收液和处理目标确定。

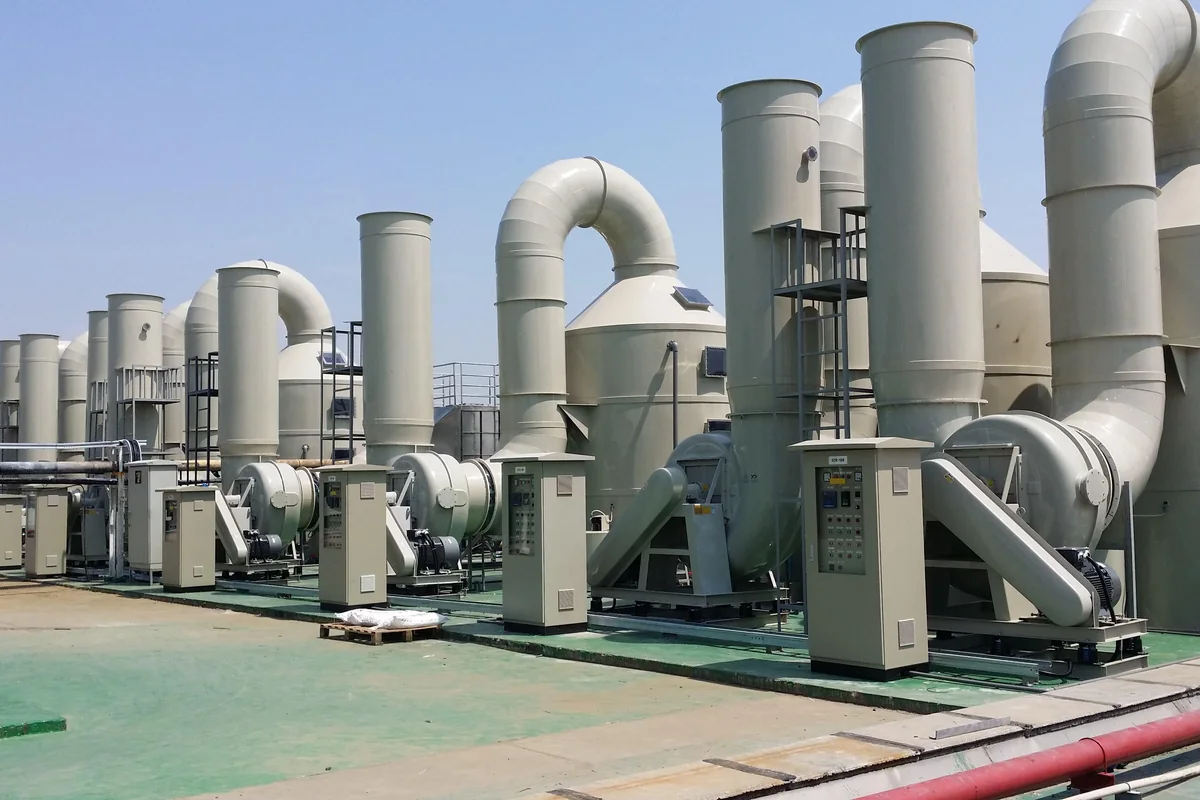

多组工业废气洗涤塔、离心风机、控制柜和风管并列布置
多套洗涤设备现场布置

多组立式塔体、离心风机、控制柜和大口径风管并列布置,展示系统规模与设备区关系。

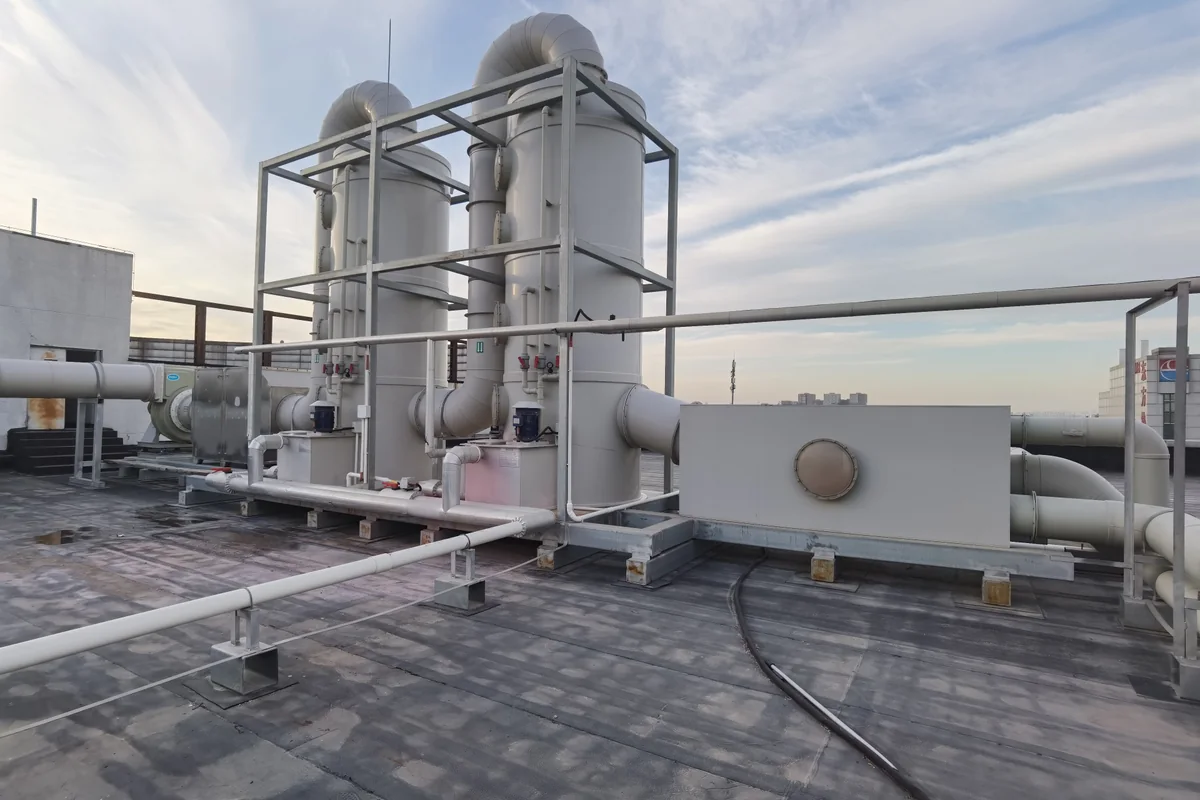

两座 PP 废气洗涤塔、循环水箱、泵组、风机和现场管路
双塔、循环水箱与风机连接

两座立式塔体、底部循环水箱、泵组、风机和连接风管共同构成现场气液处理系统。

PP 与不锈钢设备制造实拍

通过 PP 与不锈钢设备实拍了解塔体制作方式。材质选择需同时考虑废气与吸收液的相容性、温度、机械强度和安装环境。

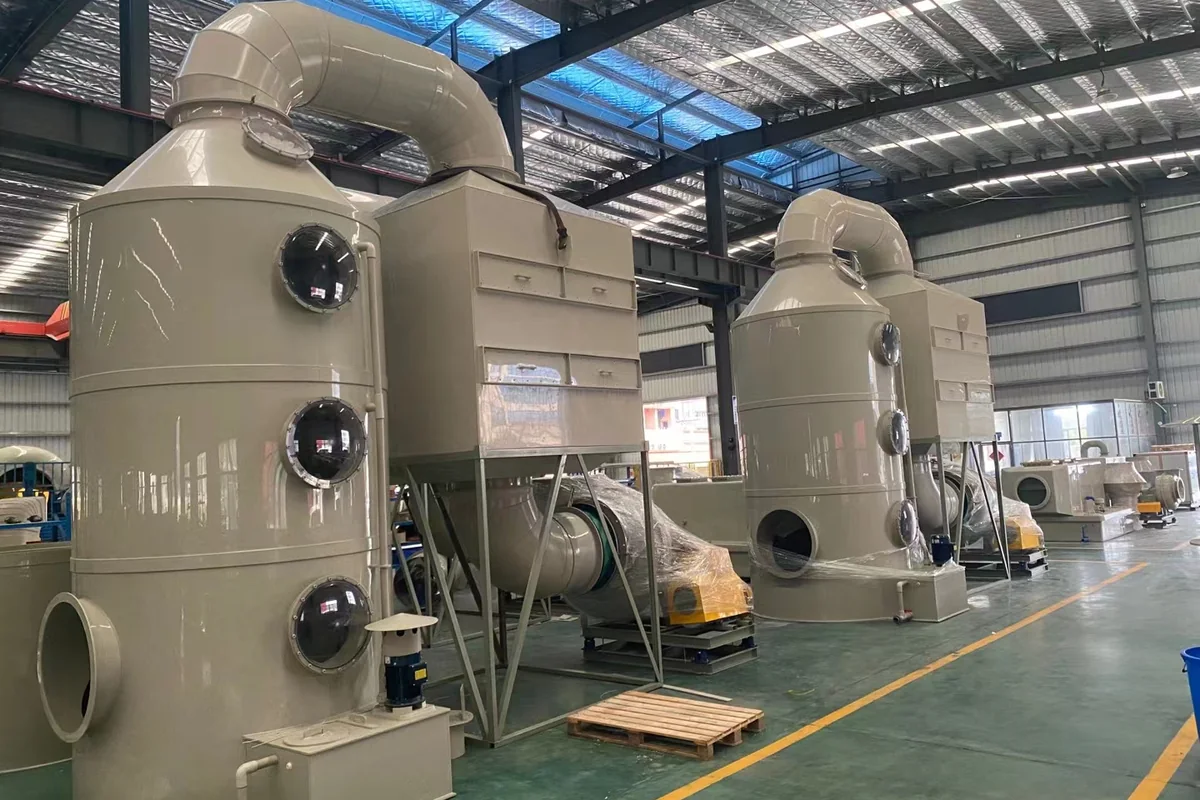

制造车间内多套 PP 废气洗涤塔、检修口、弯头和配套箱体
PP 塔体与配套部件装配

车间内多套 PP 塔体、检修口、连接弯头及配套箱体处于制造装配阶段。

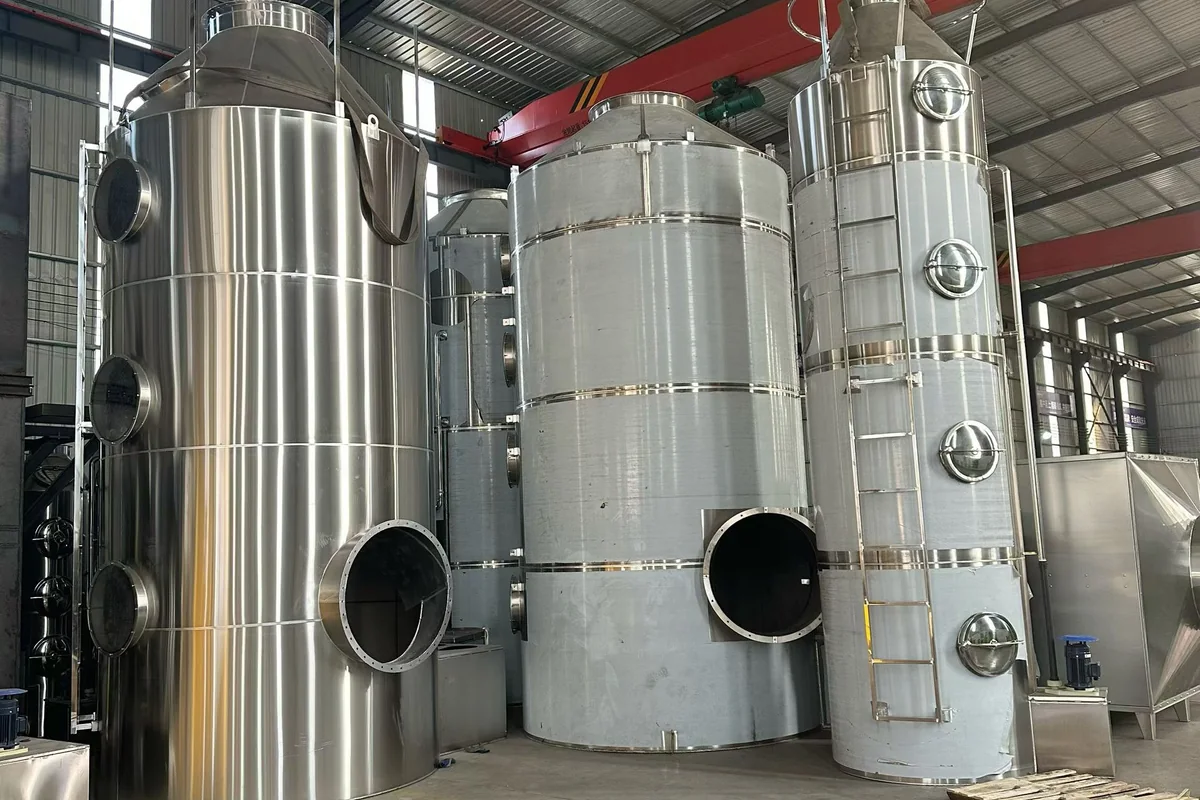

制造车间内多座不锈钢洗涤塔的法兰接口、检修口、梯子和底部泵组
不锈钢塔体与检修接口

不同直径的不锈钢塔体、法兰接口、检修口、梯子和底部泵组结构实拍。

安全与控制要点

洗涤吸收系统涉及腐蚀性废气、酸碱药剂、反应热和废液,塔体运行、加药、循环及排液需要纳入同一套安全和维护逻辑。

药剂相容与分区储存
根据 SDS 和反应条件确认药剂相容性;酸、碱及其他不相容药剂分别储存和输送,并设置标识、防误加及必要的泄漏处置措施。
材质与腐蚀检查
塔体、填料支撑、喷嘴、泵阀、风管和密封件按废气、吸收液、温度及户外条件选材,并对易腐蚀位置安排定期检查。
温度与反应风险
高温废气、浓缩吸收液或放热反应需要监测温度,必要时采取降温、稀释、分级吸收和异常切断措施。
循环液状态监测
按工艺监测液位、pH、循环流量及需要的电导率或其他指标,避免缺液、药剂失效、盐类积累和循环泵干运转。
压差与堵塞维护
检查喷嘴、填料和除雾器的堵塞、结垢与压差变化,及时清洗或更换,防止气流短路、阻力升高和液滴夹带。
风机水泵与生产联锁
循环泵、处理风机、加药设备和生产线按规定顺序联锁;缺液、停泵、风量异常或监测值超限时执行报警或安全停产逻辑。

设备报价与运行费用

设备报价包括塔体、填料与喷淋、循环水箱和泵组、投药监测、除雾及配套风机管路等内容,具体供货和安装调试范围按项目确定。比较方案时,一并核对材质、处理级数、药剂与废液接口。

运行费用主要来自风机和泵组用电、补水、药剂、循环液更新及废液处置。药剂消耗应结合污染物负荷、反应和运行时间估算,仅有总风量不足以计算长期费用。

循环液与设备维护

巡检关注液位、循环液控制指标、喷淋状态、塔体压差和泄漏腐蚀。喷嘴、填料或除雾器堵塞会改变气液接触和通风,需结合运行状态安排清理;冬季同时考虑水路防冻。

含有气态 VOCs 的混合废气,应另行判断吸收能力及后续工艺。连接活性炭吸附箱或RTO时,还需核对液滴、水汽和腐蚀性组分对后端设备的影响。

常见问题

酸碱废气洗涤系统适合处理哪些污染物?

适合处理能够被液相吸收或与吸收液发生适当反应的酸性、碱性气体及雾滴。具体是否适用要根据污染物名称、浓度、温度、溶解性、反应产物和排放要求判断,不能只凭气味或工序名称选型。

酸性与碱性废气可以共用吸收液吗?

通常需要分别匹配。酸性气体可评估碱性吸收体系,氨等碱性气体可评估相容的酸性吸收体系;多组分废气还要确认是否会放热、沉淀或产生危险副产物,必要时采用分级和独立循环液。

洗涤塔能否单独处理 VOCs?

对部分水溶性或可与吸收液反应的有机物可能具有处理作用,但对多数难溶性 VOCs 不能作为通用最终治理路线。含 VOCs 的混合废气应按组分评估吸附、RTO、催化氧化或其他后端设备。

单塔、双塔和多级洗涤怎样选择?

级数取决于污染物种类、入口负荷、目标排放、气液平衡、吸收液容量及是否需要使用不同药剂。不是级数越多越好,还要核算系统阻力、循环液管理、能耗和检修空间。

PP、玻璃钢和不锈钢塔体怎样选择?

材质需要结合废气和循环液的完整腐蚀条件、温度、机械强度、户外环境、连接方式及消防要求确定。不能简单认定某一种材质适合所有酸碱工况,不锈钢牌号也需按具体介质核对。

洗涤吸收系统日常维护哪些部位?

重点检查循环液液位和控制指标、药剂余量、循环泵、喷嘴、填料、除雾器、管路泄漏、塔体腐蚀、压差、补水排污和冬季防冻。运行记录应能反映投药、排液和异常工况。

做初步选型和报价需要提供哪些资料?

建议提供生产工序、原辅材料或 SDS、污染物名称和浓度、正常与峰值风量、温湿度、运行时间、液滴颗粒物、现场照片、安装空间、排水条件及排放要求。资料不全时可以先判断路线,但不能仅凭风量确定完整系统。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

大气污染治理工程技术导则(HJ 2000—2010)

发布部门:生态环境部

项目咨询 · 设备选型 · 系统方案

把您的工况,转化为清晰的系统方案

已有检测数据、现场照片或需求清单都可以提供;资料不齐,也可以先沟通生产情况。
