三床式 RTO 设备箱体、连接管道与检修平台外观

VOC 废气治理

处理喷漆、烘干、印刷、复合等工序产生的有机废气,提供 RTO、吸附浓缩、催化燃烧及组合系统。中环盛达提供设计、制造、安装与调试服务。

相关工程案例

印刷包装与涂装项目可供比较收集范围、预处理和后端设备的衔接。各案例分别说明设计、施工调试或验收检测资料,比较时请先核对工序、废气性质和运行制度。

常见需求与方案组合

先按废气来源与生产方式比较路线,再核对组分、风量、浓度和入口条件。以下是方案方向,不代替项目选型。

连续生产与较稳定的有机废气负荷

涂装、烘干、印刷、复合等生产排气。

可比较的设备与组合
选型时重点了解

核对组分、热负荷、启停制度及前处理要求,再比较床式与旋转式结构。

需要比较直接热氧化的项目

按废气特性评估 TO 及余热利用。

可比较的设备与组合
选型时重点了解

比较温度、浓度变化、辅助燃料和余热去向,不直接套用 RTO 的运行费用。

系统怎样配套

从车间收集到末端排气统一规划。过滤、除雾、调温、浓缩按实际需要设置,氧化路线按组分和负荷选择。

  1. 收集与入口处理

    确定排风点、支路和主管;根据漆雾、颗粒物、油雾及温湿度安排必要的预处理。

  2. 浓缩与氧化路线

    比较 RTO、催化燃烧或直接热氧化;需要浓缩时,将吸附、脱附及后端氧化作为整体设计。

  3. 排气与运行控制

    统筹风机、排气、监测、启停顺序和安全联锁,预留检修空间并完成联动调试。

中环盛达可承担的工程范围

可提供集气罩、管网、预处理、净化主机、风机控制及检修平台的设计、制造、安装与调试。单机供货和成套工程分别明确设备清单、施工与能源接口。

实施前需要核对

  • 漆雾、粉尘、油雾或凝结物进入后端设备
  • 浓度突变、可燃风险及生产启停变化
  • 不相容组分影响吸附材料、蓄热体或催化剂
进一步了解工艺路线与工程实施

先判断废气从哪里来、怎样变化

VOC 治理不能只从末端设备名称开始。喷涂、烘干、印刷、复合和涂布等工序的排风方式不同,同一条生产线在启动、正常生产和换料时也可能出现不同风量与浓度。方案首先要梳理污染源、收集范围和生产节拍,再确定是否需要过滤、除雾、调温或浓缩。

常见工艺路线怎样组合

RTO 蓄热燃烧

适合进入条件能够控制、生产运行制度与有机废气负荷适配的工况。系统需要把前端预处理、主机、换向与燃烧控制、安全联锁、风机管道和检修条件一起考虑。可进一步查看三床式 RTO。

沸石转轮+后端氧化

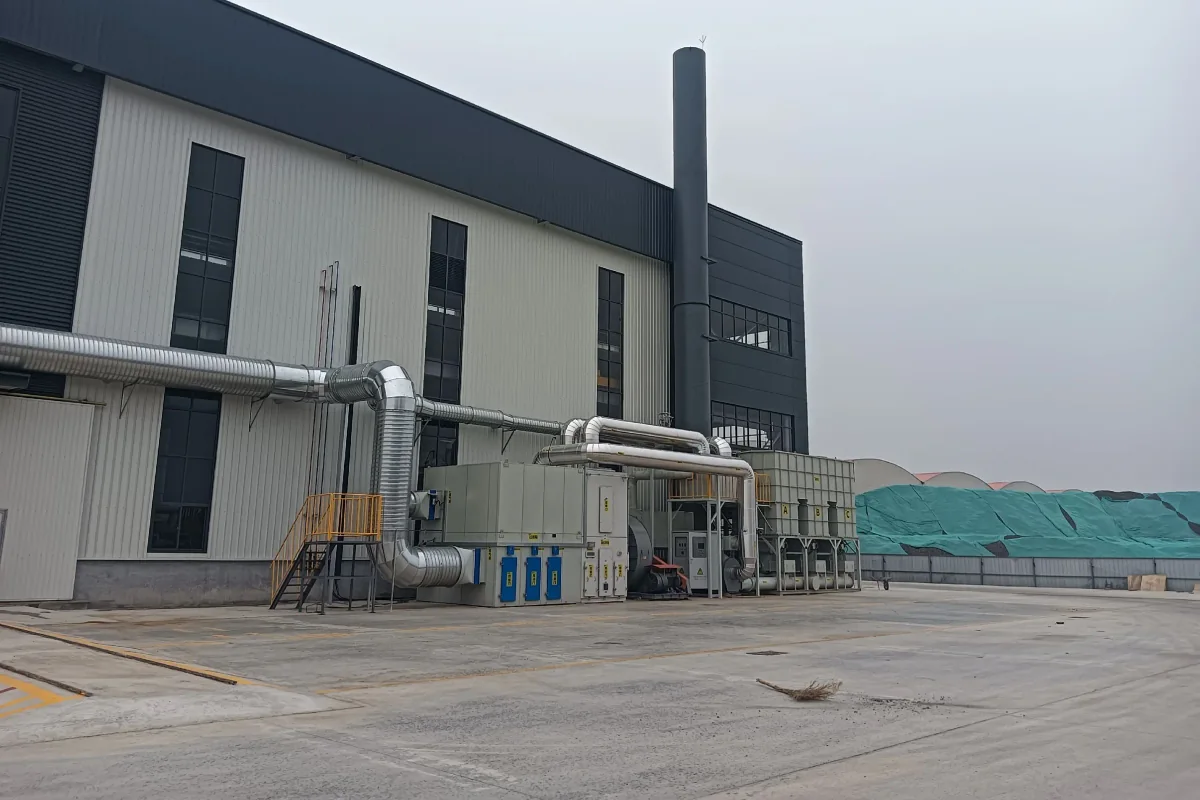

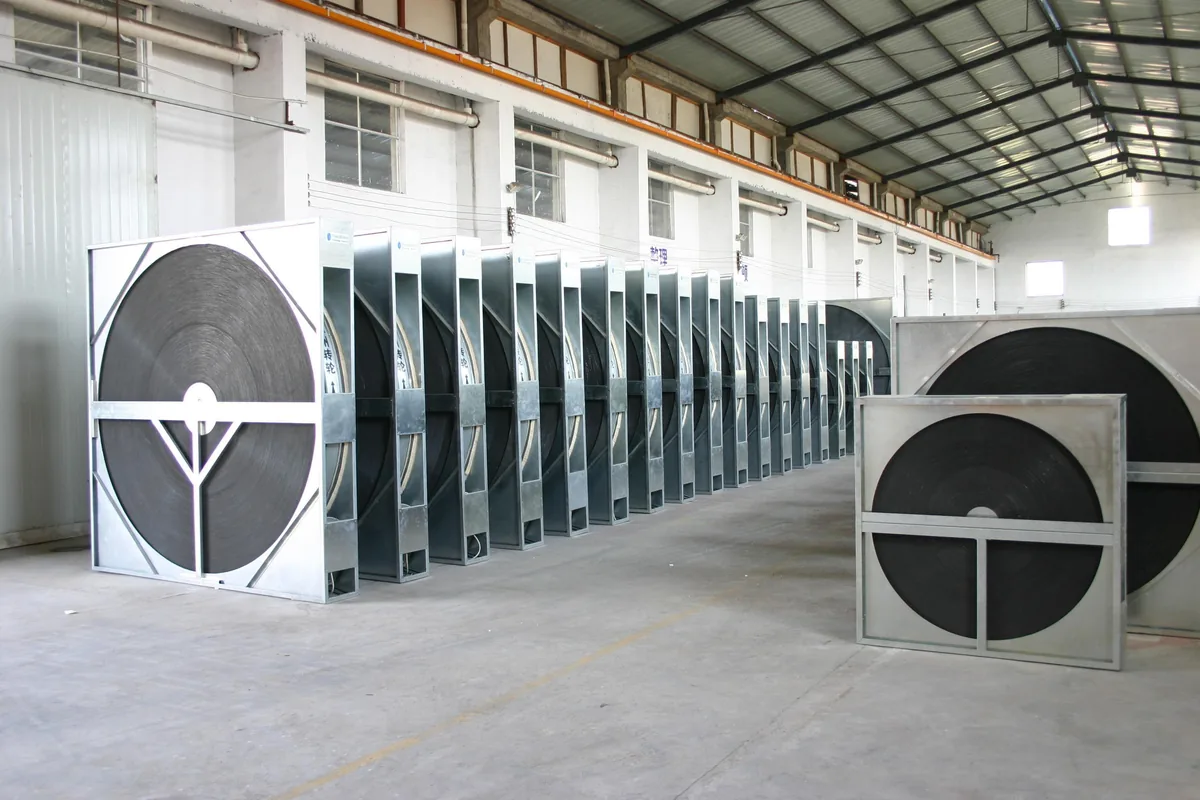

大风量、低浓度废气可评估先由沸石转轮完成吸附浓缩,再将较小风量的浓缩气流送往 RTO 或其他适配的后端处理设备。转轮不是独立的最终处理单元,吸附、脱附与后端设备需要按同一工况设计。

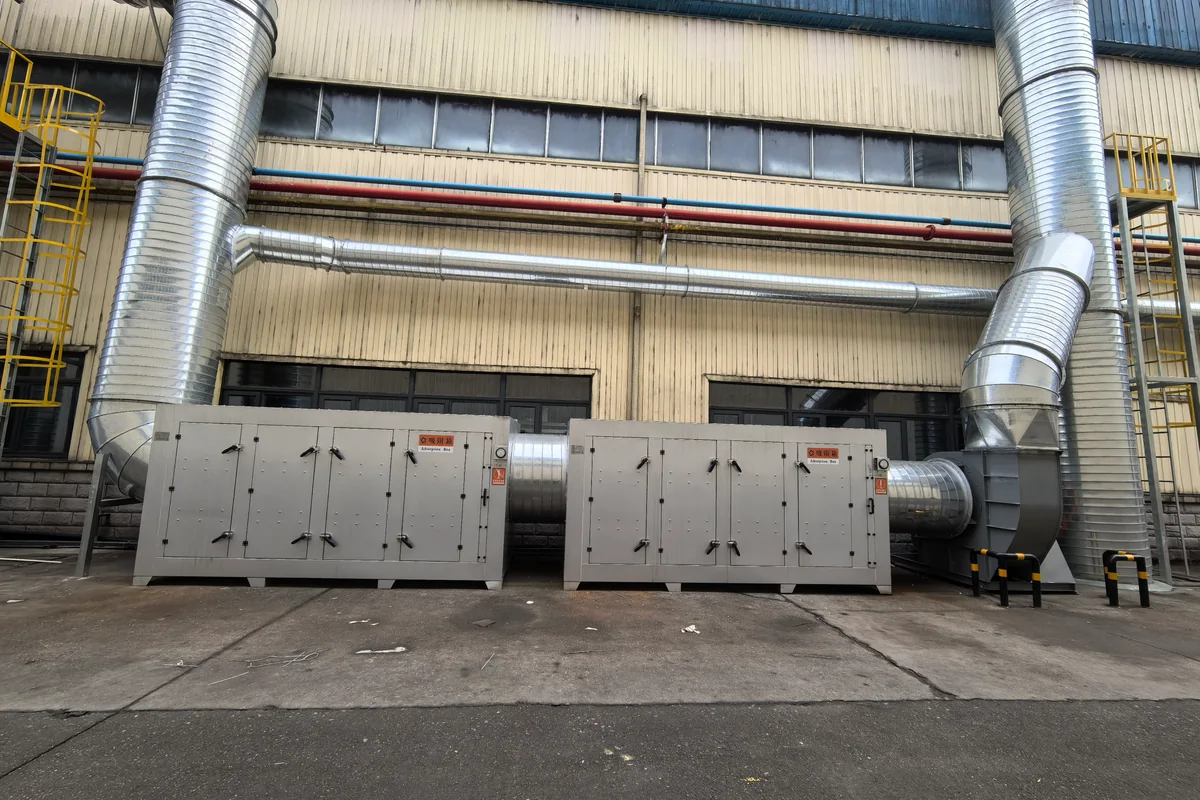

催化燃烧与吸附脱附组合

废气组分明确、催化剂相容性可确认时,可以比较催化燃烧系统及吸附脱附组合路线。漆雾、粉尘、油雾和可能造成催化剂失活的组分,需要在方案阶段识别并处理。

从设备配置到整套工程

中环盛达可承接污染源梳理、方案设计、设备制造与系统集成、现场安装、联动调试及验收配合。工程范围可从单套设备延伸到集气罩、风管、风机、预处理、末端净化、控制系统和检修平台,并在技术方案与设备清单中明确接口。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

项目咨询 · 设备选型 · 系统方案

有VOC 废气治理需求?

已有资料可以先发来,无需一次准备齐全。可提供:生产工序、原辅材料与安全技术说明书(SDS);各排风点正常与峰值风量、VOCs 组分和浓度;温度、湿度、颗粒物或漆雾夹带及浓度变化范围;班次、启停频率、现场布置、能源接口与验收要求。
