蓄热催化燃烧(RCO) 蓄热换热与催化氧化系统

RCO 在催化氧化前设置蓄热换热单元,以周期切换气流回收反应热;选型重点是催化剂相容性、废气洁净度、负荷稳定性与蓄热切换设计。

核心结构
蓄热体+催化床+切换阀组
工程服务
设计、制造、安装、调试
蓄热催化氧化设备外观
蓄热催化氧化设备及进出气管道布置参考。

蓄热催化燃烧(RCO) 设备介绍

蓄热催化燃烧系统(RCO)将催化氧化与蓄热换热结合,用于组分和进气条件适配的工业有机废气治理。废气先经过蓄热体预热,再进入催化反应区;处理后的高温气体流经另一组蓄热体,把热量留给后续进气使用。阀组按控制程序切换气路,使热量回收与催化反应持续配合。与普通换热式催化燃烧相比,RCO 增加了蓄热单元和周期切换结构,设计时需要同步考虑催化床、蓄热体的阻力与温度分布。中环盛达根据废气组分、运行时长和现场条件,配套前处理、补热、风机管道及监测控制,提供设计、制造、安装与调试服务。

蓄热回用
蓄热体交替吸收净化气热量并预热待处理废气,减少外部补热需求。热量利用需要结合负荷、运行时间与启停安排核算,蓄热结构与催化反应一起匹配。
催化氧化
催化剂承担适配有机物的氧化反应。选择时需要识别实际组分与可能造成失活的物质,同时控制粉尘、漆雾、油雾和凝结物进入催化床。
切换与整体控制
阀组组织进气、排气及必要的吹扫过程。控制系统将温度、浓度、风机状态和阀门动作联动,配合前端生产与浓缩设备安排运行。

RCO 怎样完成蓄热与催化处理

下图说明一个运行阶段中各单元的作用。随后通过阀组切换,各蓄热单元轮换承担进气预热与排气蓄热任务。

RCO进气蓄热单元、催化反应区、排气蓄热单元和换向循环的工艺关系示意
蓄热换热与催化氧化工艺关系

蓄热体负责热量储存和回用,催化床承担适配有机物的氧化反应。具体阀组、吹扫及补热配置以设备设计为准。

RCO 内部气流与热量怎样循环

下列步骤说明蓄热催化氧化的基本工作逻辑;具体蓄热室数量、催化床位置、阀门形式和切换周期由设备方案确定。

  1. 废气预处理与稳定进气

    先控制粉尘、漆雾、油雾、凝结物和异常浓度,必要时调节温湿度并稳定进入主机的风量。

  2. 蓄热体预热废气

    废气通过已储存热量的蓄热室,被预热后进入催化反应区,从而减少外部补热需求。

  3. 催化氧化反应

    在催化剂适配且温度、供氧和停留条件满足时,有机物完成氧化反应,产物以二氧化碳和水为主。

  4. 净化气释放热量

    反应后的高温净化气通过另一组蓄热体,将热量传给蓄热材料后再进入后续排气系统。

  5. 阀门切换与必要吹扫

    系统按设定逻辑切换进出气方向,并根据结构设置吹扫或其他措施,减少切换时未处理气体短路。

蓄热室、催化床与配套组成

蓄热单元
储存净化气热量并预热进气,配置气流通道、保温及清理检修空间。
催化反应区
按组分选择催化剂和床层配置,设置测温及检查、更换条件。
切换阀组
周期切换进出气方向,按设备结构组织吹扫与异常状态保护。
前处理系统
控制颗粒物、漆雾、油雾和凝结物,保护催化床与蓄热通道。
补热与送排风
配套启动和低负荷补热,风机管道按两类床层及气路阻力匹配。
监测与联锁
分别监测蓄热室、催化床及关键气路,与阀门、风机和生产联动。

蓄热层、催化床和切换系统分别看什么

RCO 的特点在于把蓄热回收与催化反应结合。设备清单需要明确各自的位置、材料及检修方式,避免只写一个笼统的“催化燃烧箱”。

陶瓷蓄热层
设备怎样配置进气阶段释放储存的热量,排气阶段重新吸收热量。
选型时看什么关注通道阻力、积灰清理和床层支撑,而不是把蓄热体当作催化剂。
催化反应床
设备怎样配置配置与废气组分相容的催化材料和必要的补热、测温设施。
选型时看什么关注催化材料、装填量、气流分布、检查与更换方式。
切换与密封
设备怎样配置通过阀组组织各床层的进排气,按结构设计必要的吹扫过程。
选型时看什么关注切换状态、密封、吹扫风路和异常时的联锁动作。

应用场景与适用条件

适用于组分明确、能够确认催化剂相容性,且粉尘、漆雾、油雾和凝结物可通过前处理控制的工业 VOCs 工况;连续或较稳定的运行更便于组织蓄热切换和热量利用。

适用条件

组分与催化剂
VOCs 组分、浓度范围及温湿度可以识别,催化剂供应资料能够覆盖相应组分和反应条件。
前端预处理
粉尘、漆雾、油雾、焦油、凝结物及其他可能覆盖或堵塞催化剂和蓄热体的物质能够在前端控制。
生产与负荷
运行时间和负荷变化适合组织蓄热切换,并可将生产启停、低负荷和异常排放纳入控制逻辑。
场地与检修
项目具备主机、风机、管道、检修平台和排气设施的安装与维护空间。

需要预处理或专项评估的情况

  • 含硫、含卤、含硅、有机磷、重金属等可能导致催化剂中毒的成分,未经相容性验证不宜直接采用。
  • 废气存在大量焦油、黏性物、粉尘、油雾或易凝露物质,而前端无法稳定控制时,不宜直接进入系统。
  • 浓度可能接近危险范围或出现突发高浓度排放时,需要先完善稀释、监测、阻隔和联锁设计,不能只靠主机控制。
  • 极短时、频繁启停且热负荷很低的工况,应与换热式 CO、吸附脱附或其他路线比较整体经济性。

与普通 CO、RTO 的结构区别

CO 通常使用换热器;RCO 同时设置蓄热体与催化床;RTO 采用蓄热式高温热氧化,不依靠催化剂。吸附浓缩后接催化主机的系统,也应按实际结构说明其属于 CO 还是 RCO。

查看三类设备的原理与选型比较

催化氧化相关系统现场布置

以下实拍展示吸附单元、催化氧化配套、风机管道与多套系统的现场组织方式。不同项目的催化主机不一定采用 RCO 蓄热结构,具体设备形式以流程图和设备清单为准。

厂房外多组吸附箱、预处理箱体、催化氧化配套风机与管道系统
吸附浓缩与催化氧化组合系统

多组吸附箱、预处理箱体、风机、管道和后端催化单元集中布置,体现组合系统需要统一考虑风路与检修通道。

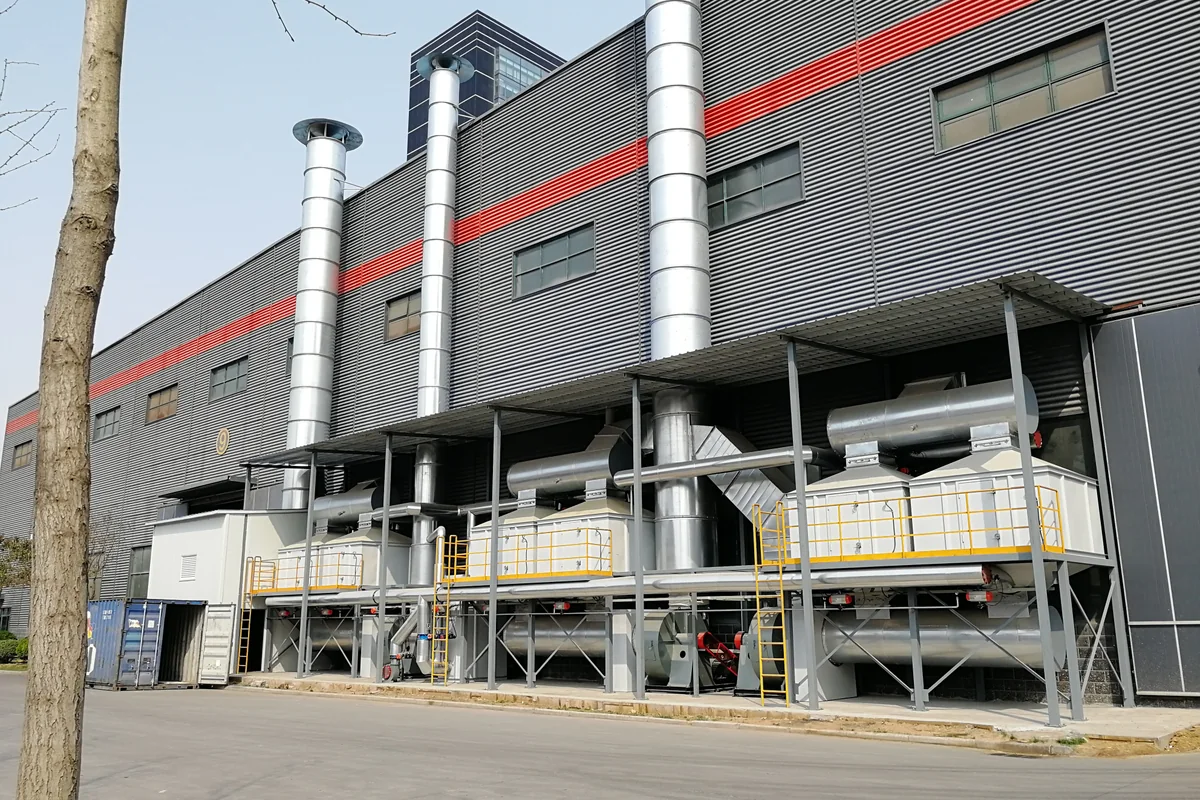

工业厂房外沿墙布置的多套废气处理设备和排气筒
多套系统沿厂房布置

多套废气处理设备及排气设施沿生产厂房布置,支路风量、室外空间和维护距离需要在前期统筹。

蓄热催化设备与反应材料

整机外观用于了解设备区布置;反应材料用于认识催化床。蓄热体与催化剂承担不同任务,需在结构方案中分别说明。

蓄热催化氧化设备外观
蓄热催化氧化设备外观

蓄热催化设备及进出气管道的布置参考。整机选型需要进一步核对床层分区、切换风路、检修口及基础尺寸,不能只由外形判断内部配置。

蜂窝状反应材料与装填模块
蜂窝状反应材料与装填模块

蜂窝状模块的通道让气流通过反应材料。材料形式、装填方式和更换路径应与催化床设计对应;图片用于展示材料形态,不代表本设备的固定装填规格。

设备单元与工程实施细节

以下相关催化氧化系统实拍展示箱体、检修平台、管道和排气设施,便于了解设备就位与现场连接需要安排的空间。

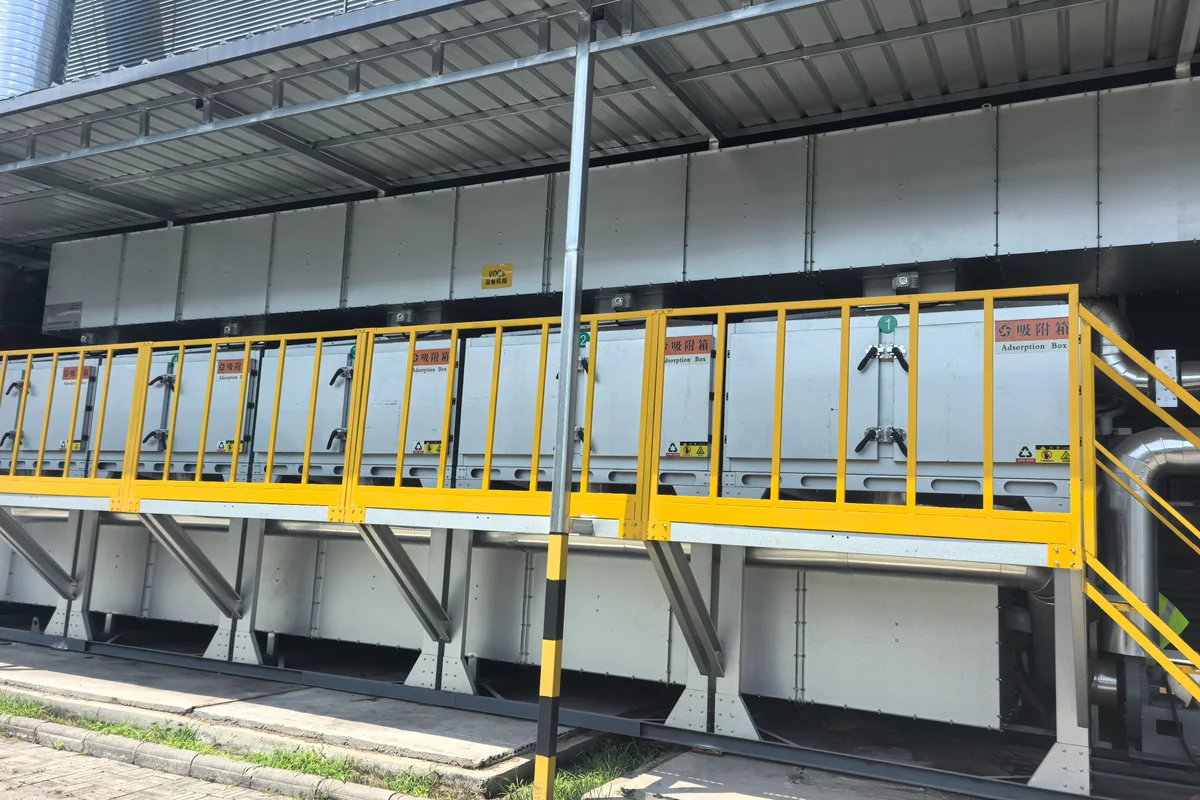

催化氧化组合系统中的多组吸附箱与黄色检修平台近景
吸附单元与检修平台

箱体检修门、编号、平台和连接风道的近景,便于理解维护空间与风路组织。

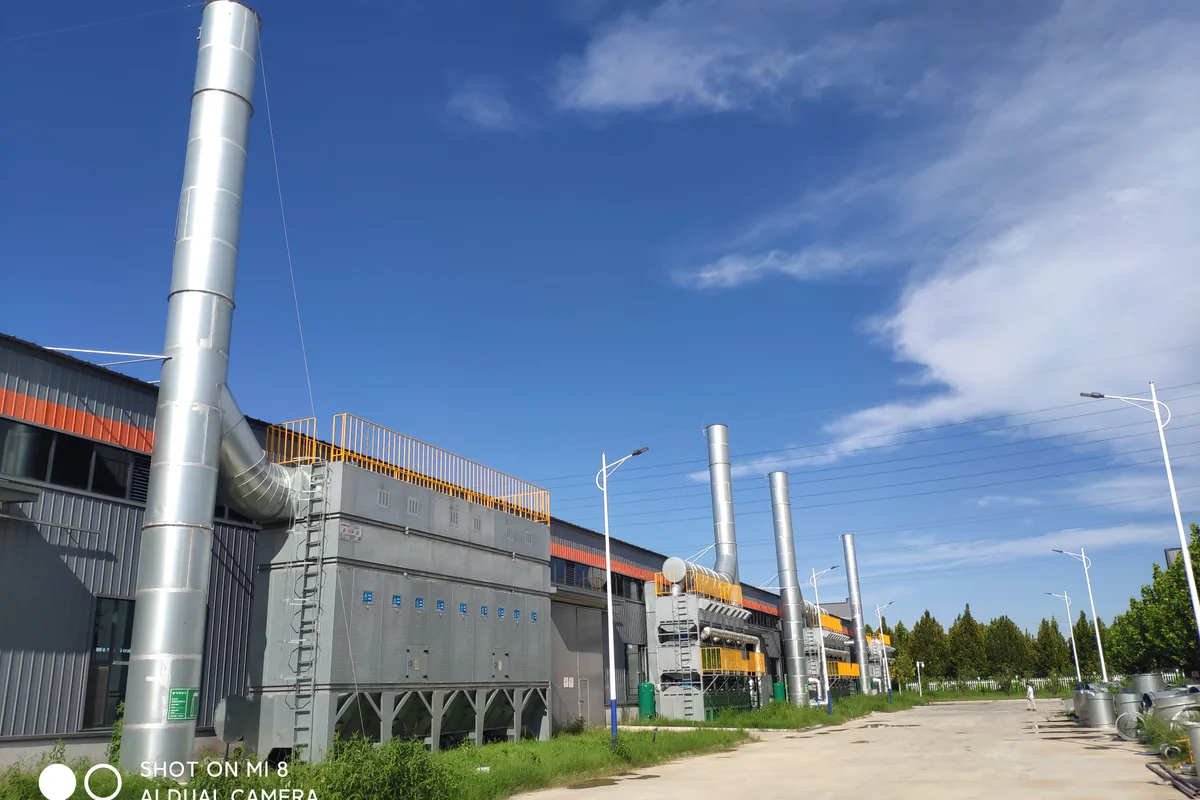

厂房外多套废气处理箱体、连接管道和多座排气筒全景
多支路设备与排气设施

厂房外多套箱体设备、风管和排气筒的整体布置,项目设计需同步核对支路平衡与检修通道。

安全与控制要点

RCO 同时包含可燃废气、加热、催化反应和周期切换,安全控制需要覆盖生产源、管网、预处理和主机全过程。

浓度与异常排放管理
结合工况设置浓度监测、稀释或旁通逻辑,并明确换料、清洗、设备故障等异常排放的处置方式。
温度分区与超温保护
对进气、蓄热室、催化床和排气等关键位置进行温度监测,设置补热调节、超温报警及相应联锁。
风机阀门与生产联锁
主风机、切换阀、补热单元、生产设备和应急状态建立启停顺序与运行确认,避免气流中断或错误切换。
阻火泄爆与防静电
根据废气危险性和设备布置确定阻火、泄爆、接地、防静电及检修隔离措施,不能用固定附件清单替代风险分析。

运行费用和维护重点

RCO 的运行费用包括风机与阀组用电、启动及低负荷补热、滤材维护、蓄热体清理和催化剂检查或更换。蓄热回用可以减少补热需求,实际消耗仍取决于生产负荷、运行时长和启停次数,应按这些状态分别核算。

日常维护同时关注催化床和蓄热通道:记录温度分布、压差与进气变化,检查阀门密封及切换动作。催化剂维护按实际状态安排,不能以固定年限代替运行和性能检查。

RCO 与 RTO 该怎样比较

在相同的生产工况下,比较前处理、主机配置、热量利用、维护材料和现场安装范围。RCO 需要计入催化剂检查与更换;RTO 需要核对高温材料、燃烧控制和蓄热床维护。设备选型与供货范围应一起确认,进一步了解 CO、RCO 与 RTO 的区别。

看设备结构,辨认真正的蓄热催化系统

对照工艺图,先找到陶瓷蓄热层,再找到催化反应层,最后查看气流如何切换。普通换热式催化炉通过间壁换热器预热进气;蓄热催化系统则利用蓄热床的周期储放热,两种结构的材料、阀组和维护内容不同。

含漆雾、颗粒或可能影响催化剂活性的组分,应在前处理与材料选择中说明。运行比较还要把启动、正常生产和低负荷分开看:能回收热量不代表任何负荷下都不需要补热。

常见问题

催化燃烧设备都可以叫 RCO 吗?

不建议。带普通换热器的催化氧化通常称为 CO;RCO 应具有蓄热体和周期切换气路。采购时应在流程图和设备清单中确认蓄热室、催化床、阀组及吹扫方式。

RCO 和 RTO 的主要区别是什么?

两者都利用蓄热体回收热量,但 RCO 依靠催化剂降低适配有机物的反应条件,对催化剂相容性和进气洁净度更敏感;RTO 不设催化剂,具体选择应比较组分、负荷、安全边界和全周期维护。

低浓度大风量废气能直接进入 RCO 吗?

需要核对热平衡与运行经济性。若直接处理主风量补热需求较高,可评估活性炭吸附脱附或沸石转轮浓缩后接催化氧化,但吸附材料也有明确的组分和入口条件。

RCO 催化剂多久更换一次?

不能按统一年限承诺。使用周期与废气组分、前处理效果、温度负荷、催化剂类型和维护情况有关,应依据运行记录、压差和性能检查安排清理或更换。

询价时只有物料名称可以吗?

可以先沟通,但应尽快补充 SDS、正常与峰值风量、VOCs 组分浓度、温湿度、生产班次和现场布置,否则无法可靠比较 CO、RCO 与 RTO。

活性炭吸附脱附+催化燃烧也叫 RCO 吗?

应看后端催化主机的内部结构。活性炭床承担吸附与再生;普通换热式催化主机属于 CO。只有后端同时设置蓄热体、催化床和周期切换气路时,才属于蓄热催化氧化结构。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

GB 20101—2025

涂装有机废气净化装置安全技术要求

发布部门:国家市场监督管理总局、国家标准化管理委员会

适用于涂装有机废气净化装置;其他行业需核对各自适用的标准。
