活性炭吸附脱附+催化燃烧系统 吸附浓缩与催化氧化成套设备

活性炭床吸附收集有机物,经受控脱附形成浓缩气,再送入催化燃烧单元处理;将吸附、再生、催化氧化和安全联锁作为一套系统配置。

系统组成
预处理+活性炭床+脱附风路+催化主机
工程服务
设计、制造、安装、调试
厂房外活性炭吸附脱附与催化燃烧配套系统的多组箱体、风机及黄色护栏
活性炭吸附脱附+催化燃烧成套设备,展示箱体、连接管道与检修平台。

活性炭吸附脱附+催化燃烧 设备介绍

活性炭吸附脱附+催化燃烧系统,将适配工业有机废气的吸附浓缩与催化氧化连接起来。正常生产时,废气经预处理进入吸附床,有机物被活性炭捕集;达到设定再生条件后,阀组将该床切换至脱附风路,由受控热气流带出吸附的有机物,形成送往催化主机的浓缩气。催化处理产生的可用热量通过换热环节参与进气预热或再生供热。再生后的床层经冷却恢复吸附条件,多组床体按生产制度轮换运行。设备配置既要核算主处理风量,也要确定活性炭装填、床数、脱附负荷及催化主机能力。中环盛达提供预处理、吸附床、催化单元和配套控制的设计、制造、安装与调试。

多床切换,组织生产排风
多个固定吸附床轮换承担吸附、脱附与冷却任务。床数及切换安排结合排风点、污染物负荷、生产时长和再生周期确定。
浓缩气进入催化主机
主风量通过活性炭吸附段,脱附气进入催化氧化段。后端设备依据脱附气的风量、浓度变化和组分配置,不直接套用车间总排风量。
再生与控制整体设计
热源、温度调节、冷却风路、阀门反馈和监测联锁协同工作。吸附剂能否热再生、废气是否适合催化处理,分别核对后再确定组合。

吸附、脱附与催化处理怎样配合

以下说明一组床体的工作循环;其他床体按设计时序承担吸附任务。各段风量、温度和切换条件由项目设计确定。

  1. 预处理与吸附

    生产排风经预处理通过工作床,有机物被吸附材料捕集,处理气沿排气风路排出。

  2. 切换与受控脱附

    待再生床退出吸附,阀组切换至脱附风路,受控热气流带出吸附的有机物。

  3. 催化氧化与换热

    浓缩脱附气进入催化单元处理,可用热量通过换热环节参与预热或再生供热。

  4. 床层冷却与复用

    完成再生的床体经冷却并确认达到投入条件后,重新承担吸附任务,形成多床循环。

主要组成、吸附材料与设备制造

以下箱体与材料实拍用于说明吸附单元的制造和维护方式,其中包括更换型吸附箱。用于脱附再生时,箱体耐温、气密性、床层结构和热风接口需按再生条件设计,不能将普通箱体直接视为整套再生系统。

预处理与收集
控制漆雾、粉尘、油雾和凝结物,配置主风机及管道,保护后续吸附材料与催化剂。
多组吸附床
依据组分和动态吸附能力确定材料、装填量、床层形式及检修方式。
切换阀与脱附风路
将吸附、脱附和冷却气流分别组织,设置阀位反馈并防止不应连通的风路串通。
催化氧化单元
由换热、加热和催化床等部分组成,按脱附气条件选择反应与供热配置。
热量回用与冷却
通过受控换热提供再生所需热量;冷却后的床体达到吸附条件再投入使用。
监测与安全联锁
结合床层温度、进出口浓度、压差及阀门状态联动风机、热源和生产设备。

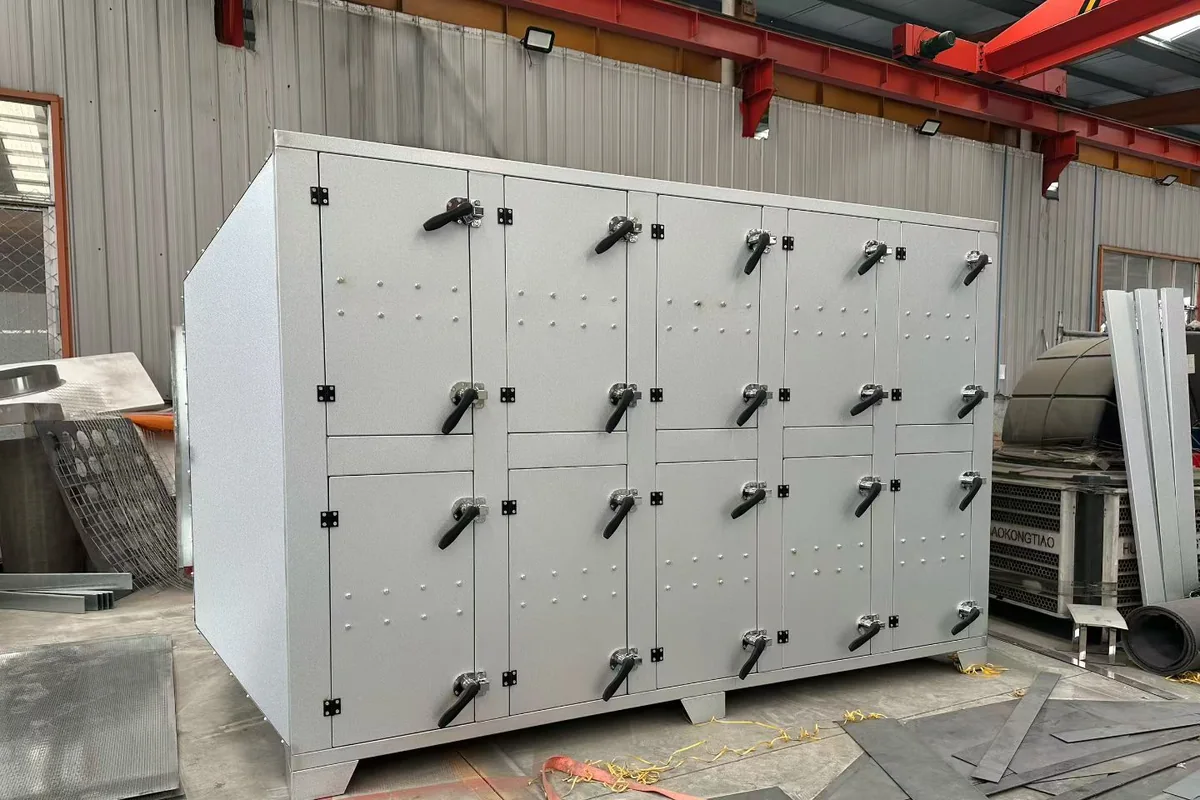

灰色活性炭吸附箱的多组检修仓门和锁紧把手
多仓门吸附箱体

多个独立检修仓沿箱体排列,实际仓数、装填量和气流分配按风量、负荷与维护方式确定。

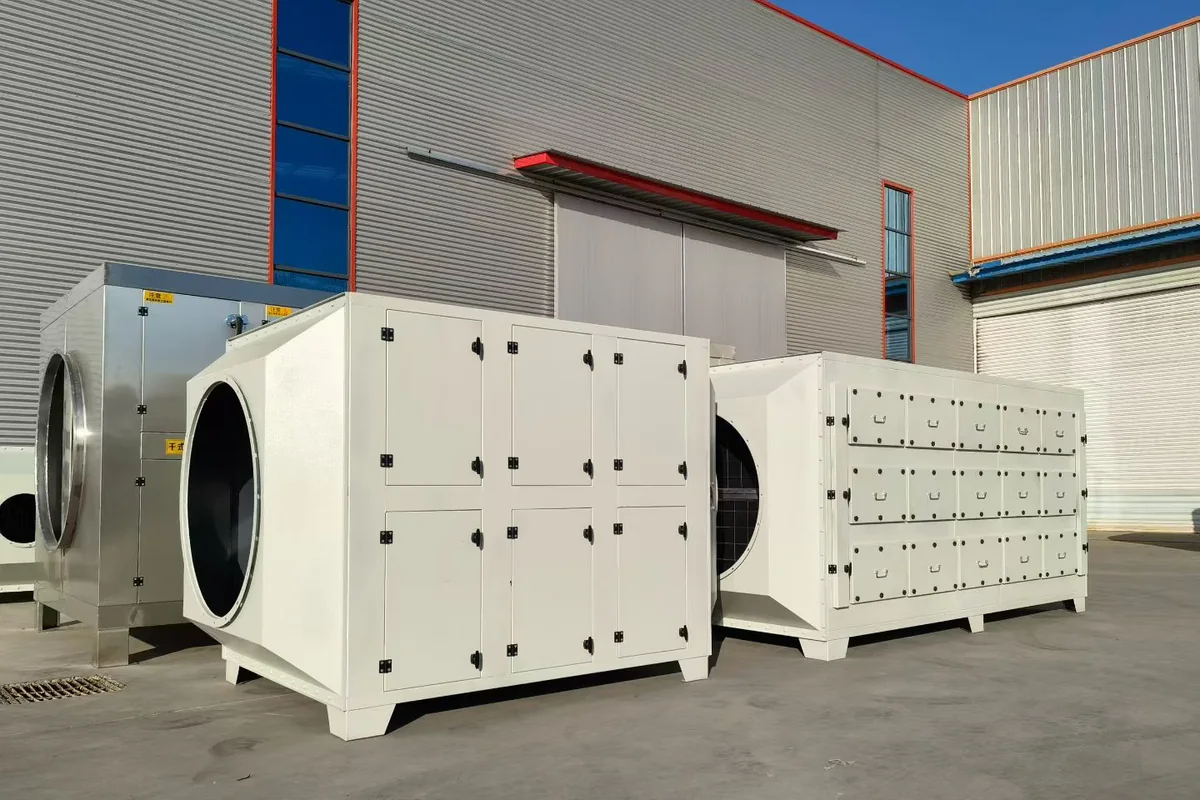

厂房外不同尺寸与仓门形式的活性炭吸附箱
不同箱体与仓门形式

不同尺寸和开门结构的吸附箱集中展示,说明设备需要根据风量、现场接口与维护空间进行非标配置。

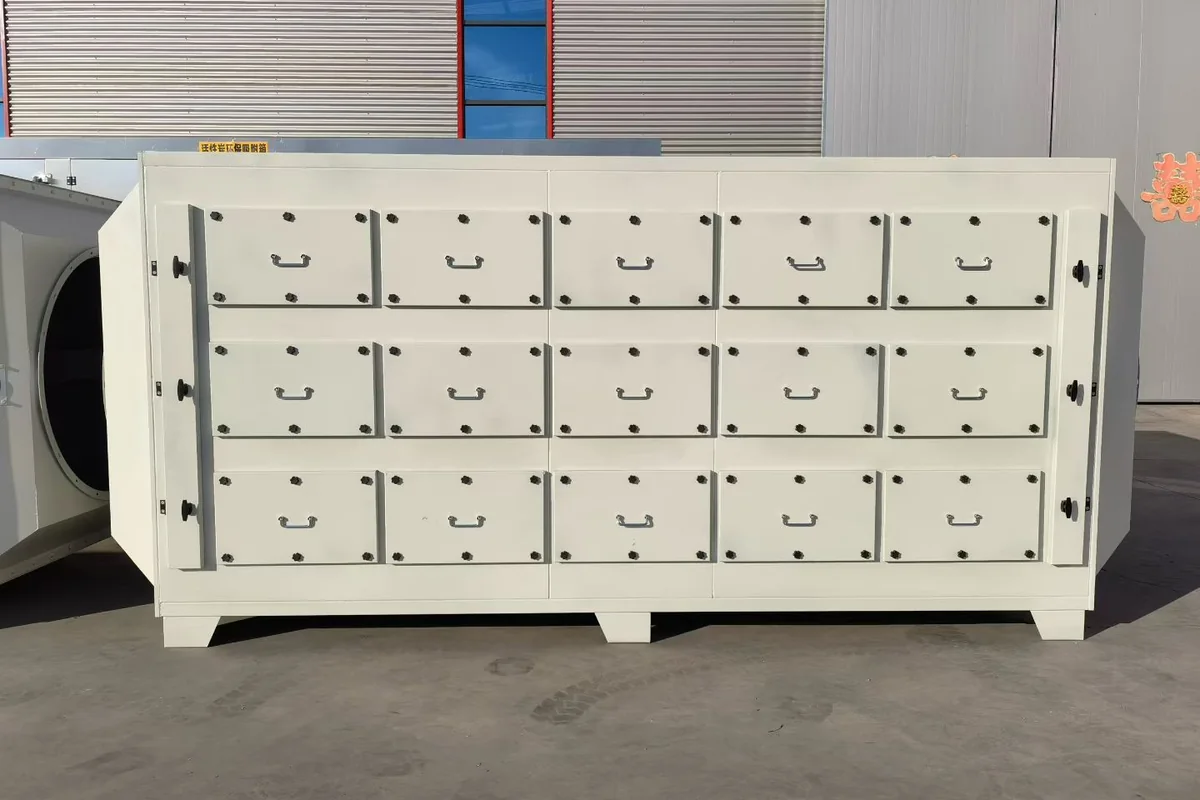

活性炭吸附箱正面的多组独立抽屉及检修把手
多抽屉分仓结构

多组独立抽屉便于分区装填和检修;装填量与更换周期需结合材料性能、废气负荷和运行记录确定。

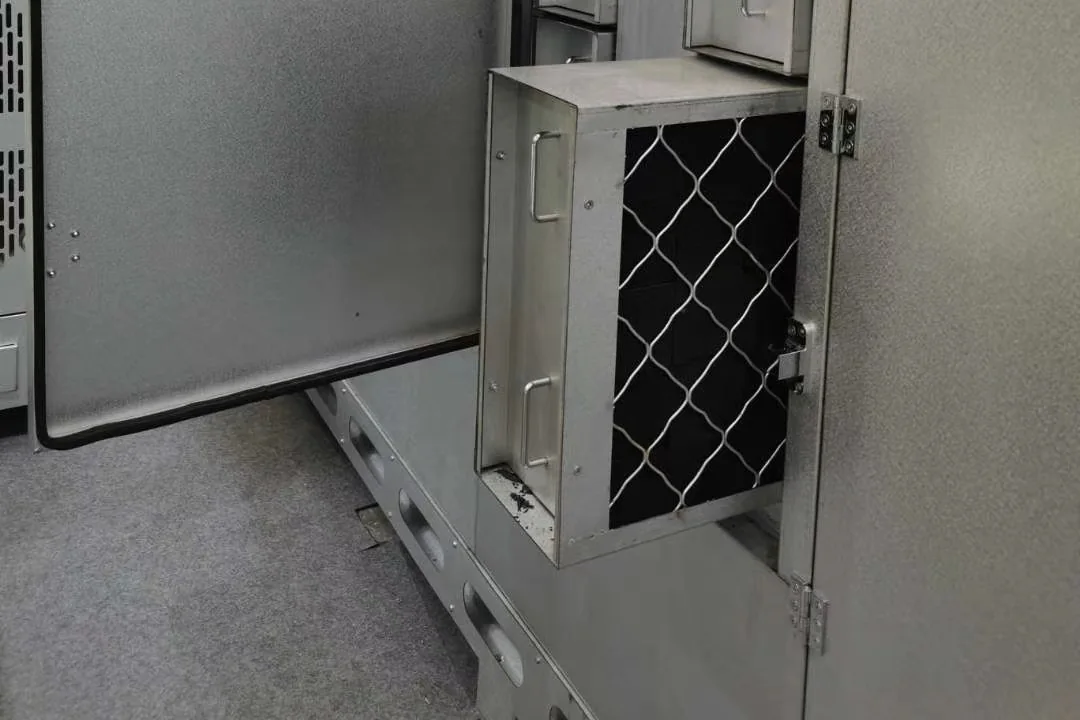

活性炭吸附设备打开的检修门与内部隔仓
吸附箱检修门与内部隔仓

打开的检修门展示内部检查与维护入口;检修时需落实停机、通风和安全措施。

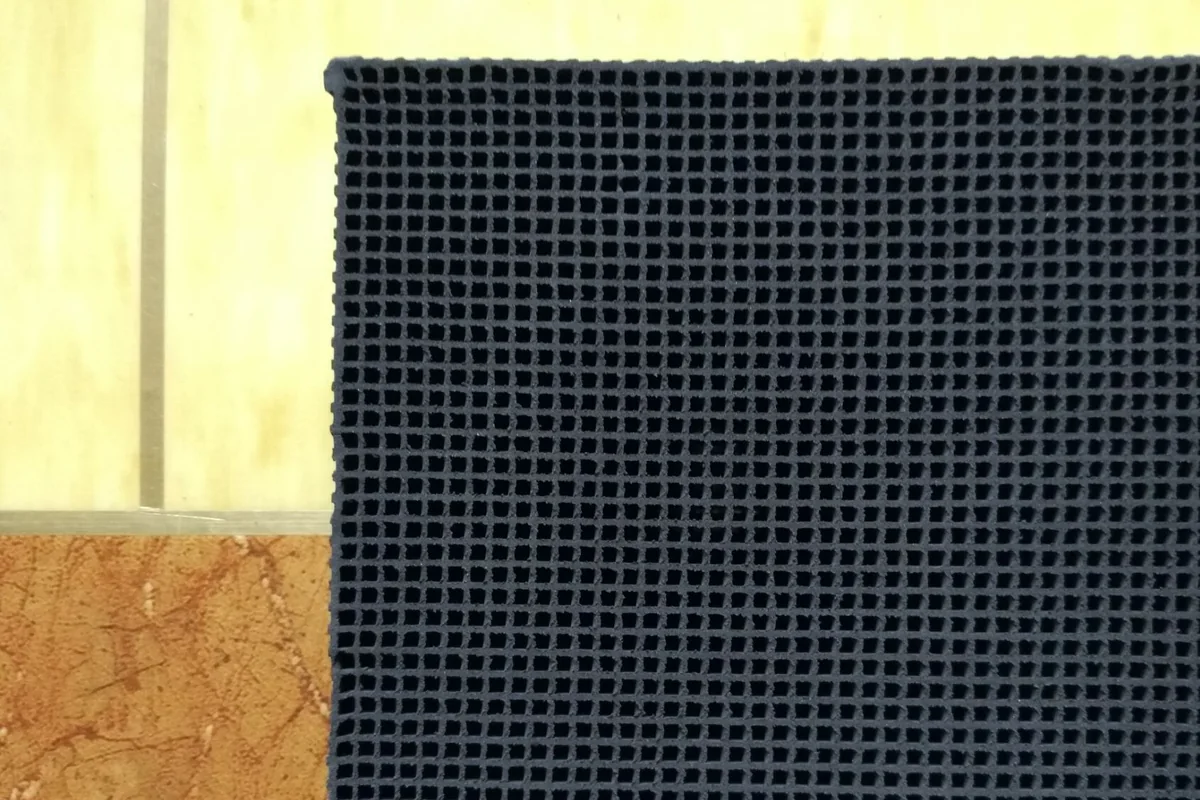

黑色蜂窝活性炭块体表面的规则方形通道近景
蜂窝活性炭实物

蜂窝材料具有规则通道,具体材质、规格和动态吸附能力应按废气组分及供应资料选取。

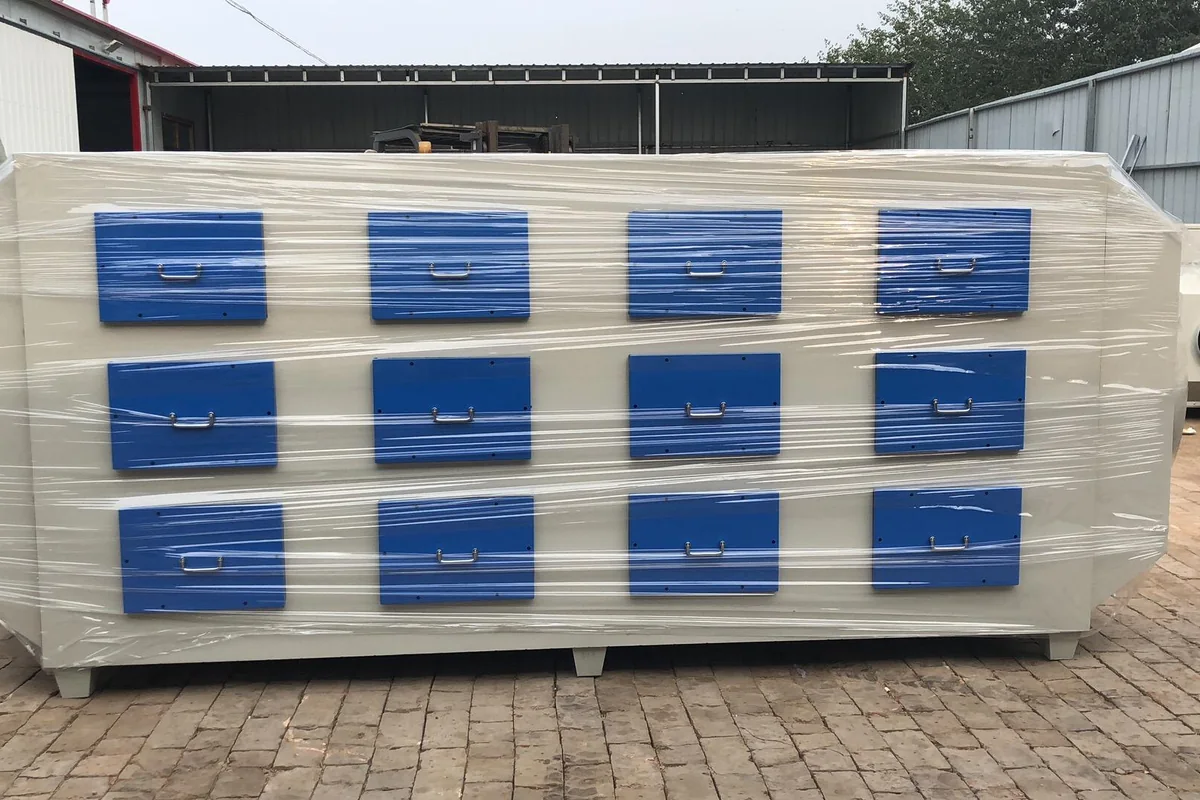

白色活性炭吸附箱与蓝色检修抽屉正面
多抽屉吸附箱成品

箱体正面可见多组独立检修抽屉,维护和装填安排需结合实际分仓结构。

应用场景与适用条件

可用于组分适配的喷涂、印刷、复合及其他使用溶剂的生产排风。前端须有效控制夹带物,并分别确认吸附剂再生与催化剂的相容性。

适用条件

组分与材料
废气组分明确,能够根据吸附质选择活性炭类型并核算动态吸附容量。
前端处理
粉尘、漆雾、油雾、凝结物和入口温度能够通过前端处理控制。
运行与成本
能够根据污染物负荷、运行时长和吸附剂更换处置成本,在更换型与再生型路线之间比较。
再生配套
再生型项目具备床体切换、热源、后端处理、安全联锁和检修条件。

需要预处理或专项评估的情况

  • 高湿或存在凝露,以及含油雾、焦油、黏性物、易聚合物的废气,需要先专项评估和预处理。
  • 有机物浓度接近爆炸下限控制值或存在明显异常峰值时,不能直接按稳定低浓度工况选型。
  • 吸附后难以脱附、可能引起吸附剂中毒或发生放热反应的组分,需要核对材料相容性与工艺路线。
  • 只有一次检测值、无法说明峰值负荷和生产启停规律时,不能据此确定吸附剂用量、更换周期和床体数量。

与沸石转轮+催化燃烧怎样比较?

两者的后端都可采用催化氧化,前端浓缩方式不同:活性炭依靠固定床切换吸附与再生,沸石转轮依靠转动连续切换功能区。比较组分相容性、再生条件、运行时长与耗材维护,而不是只按主风量判断。

查看沸石转轮+催化燃烧组合系统

山东虎彩数字印刷工厂VOCs收集治理工程

山东虎彩数字印刷工厂1—5楼印刷车间VOCs收集治理项目,覆盖多类印刷与印后设备、调墨房和危废处置间。2—5楼系统设计处理量70000 m³/h,工程验收合格,并有第三方废气检测记录。

  • 完工验收记录
  • 第三方检测报告
  • 项目现场实拍
项目规模
1—5楼印刷车间、调墨房及危废处置间废气工程
应用工序
平张印刷、UV印刷、数码印刷、烫金及印后设备废气收集
处理风量
70000 m³/h(2—5楼系统设计处理量)
工艺路线
设备与区域废气收集+分层支管与集中主管+袋式过滤+活性炭吸附+低温催化氧化+屋面排放
工程范围
废气系统方案设计、设备制造与系统集成、施工安装、调试与验收
完成情况
2023年12月14日工程验收合格
山东虎彩,屋顶处理设备与钟楼正面

屋面治理设备与排气设施全景,车间收集管路汇入屋面设备区。

山东虎彩,人员检查镀锌风管部件

现场检查风管部件,为后续拼装衔接做准备。

查看完整工程案例

天津思科普废气吸附与催化燃烧治理工程

天津思科普项目将干式过滤、固定床吸附及催化燃烧脱附系统配套设置,设备沿厂房外侧布置,并配置检修平台、连接管道和排气设施。

  • 项目现场实拍
应用工序
生产废气收集与处理
工艺路线
干式过滤+固定床吸附+催化燃烧脱附
工程范围
方案设计、设备制造、现场安装与系统调试
天津思科普,厂房外处理设备与双排气筒全景

厂房外成套设备与双排气筒全景。

天津思科普处理设备检修平台近景

箱体前方检修平台与楼梯,便于日常巡检及维护。

查看完整工程案例

北京元六电子生产废气催化燃烧治理工程

北京元六 DA001 排口废气系统采用除油预处理、固定床活性炭吸附及催化燃烧脱附工艺。设备布置于屋面,连接多处生产排风,配套检修平台、风管和控制系统。

  • 项目现场实拍
应用工序
DA001 排口对应生产废气收集治理
工艺路线
含油支路预处理+固定床活性炭吸附+催化燃烧脱附
工程范围
方案设计、设备制造、现场安装与系统调试
北京元六催化燃烧,屋顶设备与检修平台斜视

屋面成套设备、检修平台与风管整体布置。

北京元六催化燃烧,屋顶金属设备箱体侧面

配套处理箱体与控制面板侧面。

查看完整工程案例

现场管网与吸附系统接口

以下实拍展示吸附箱与现场管道的连接。设备布置时需同步安排生产排风、预处理、风机、排气设施和控制接口。

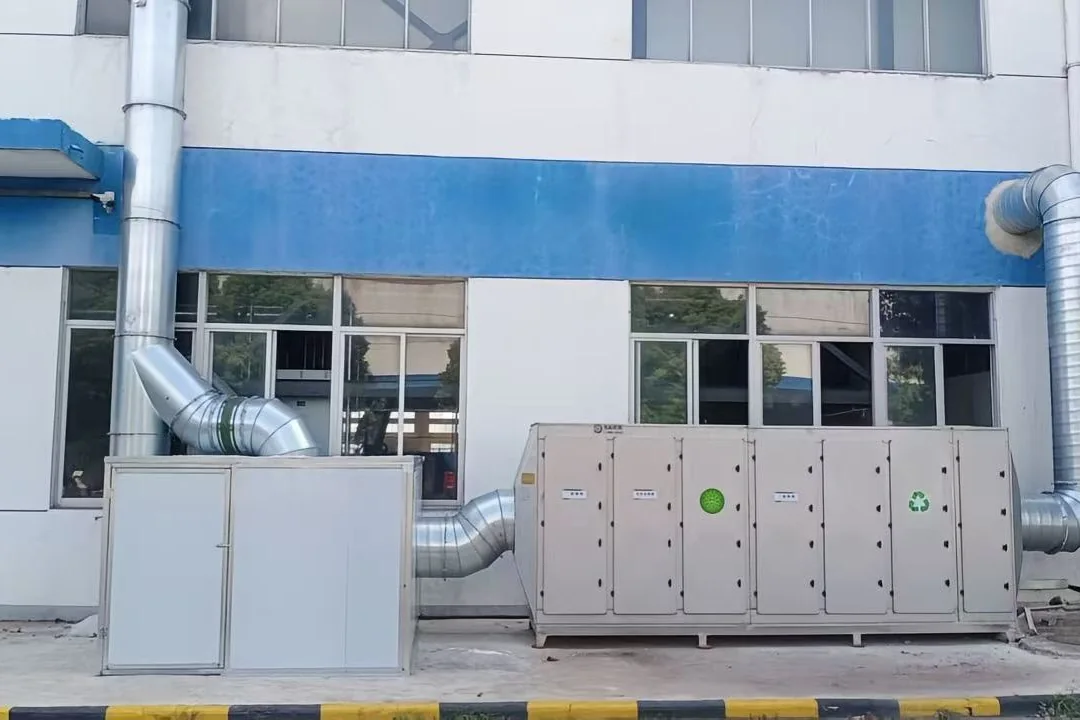

厂房外吸附箱、侧柜及两端废气管道
吸附箱与两端管网连接

箱体通过管道接入厂房排风系统,现场设备区同时需要考虑风机、旁路或切换、排气和检修空间。

吸附脱附与催化燃烧成套布置

设备实拍展示吸附单元、风管及后端处理设备的布置关系,具体床数、再生热源和催化配置按项目条件确定。

室外安装的催化燃烧一体化设备及架空连接风管
室外组合系统布置

吸附、脱附与催化氧化设备通过风管连接,安装时一并考虑阀门检修、管路保温和操作通道。

规范设计边界(HJ 2026—2013)

以下数值来自吸附法工业有机废气治理工程技术规范,用于方案初步校核;它们是设计边界和要求,不是某一项目未经检测即可认定的实测结果。

入口有机物浓度
<25% LEL

第 4.1、4.2 条:混合废气按最易爆组分与混合气体 LEL 中较低者核算。

入口颗粒物浓度
<1mg/m³

第 4.3 条:进入吸附装置的颗粒物含量宜低于此值。

入口废气温度
<40℃

第 4.4 条:进入吸附装置的废气温度宜低于此值。

设计风量相对最大排放量
120%

第 6.1.2 条:以最大废气排放量为基准的建议设计比例。

吸附装置设计净化效率
≥90%

第 6.1.3 条:吸附装置的净化效率要求,不等同于未经检测的项目实测结果。

安全与控制要点

吸附床会积聚有机物,再生系统还引入热气和浓缩脱附气;安全设计需要同时控制入口异常、床层温升、脱附条件、风路切换和后端处理。

浓度与异常工况
按最易爆组分或混合气体核算 LEL,异常浓度时根据项目设置报警、稀释、切换或停机措施。
吸附床温度
根据适用标准和材料设置床层测温、分级报警、降温及相应保护。涂装项目按 GB 20101—2025 第 5.1 节核对,不能把通用工艺温度直接当作报警设定值。
脱附温度与浓度
再生介质、温度和浓度控制按组分与适用规范确定;涂装热空气脱附项目还需核对 GB 20101—2025 第 5.2.3 节的分级升温、浓度报警与联锁要求。
过滤与压差
前端过滤装置设置压差检测,阻力异常时及时清理或更换滤材,避免夹带物持续进入吸附层。
风路切换与联锁
生产设备、风机、阀门、吸附床与后端处理设备按顺序联锁,并结合项目配置阻火、防爆、电气接地和消防设施。
运行记录与维护
记录启停、进出口浓度、床层温度、过滤材料和吸附剂使用与更换情况,用运行数据判断维护节点。

设备报价与运行费用

报价应明确吸附床数量、材料装填、预处理、催化主机、换热与热源、阀组及控制,以及风机管道、安装和调试的范围。主处理风量相同,污染物负荷与再生安排不同,床数和催化主机能力也会不同。

运行支出主要包括风机用电、脱附与催化补热、滤材、活性炭和催化剂维护。应结合全年运行时间、切换周期及污染物负荷核算,吸附剂经过再生仍需按实际性能检查和更换。

更换型吸附箱与再生系统的区别

更换型吸附箱达到更换条件后更换材料;本页成套系统则增加脱附、催化氧化与冷却循环。原有吸附箱能否改造,需要核对箱体、材料、气密性、耐温和风路,不能只在后面连接一台催化主机。

活性炭的形态、装填量与床层阻力应按组分、动态吸附能力和运行负荷确定。热空气再生并非适合所有组分;HJ 2026—2013 第 6.3.4.2 条明确含有酮类等易燃气体时不得采用热空气再生。涂装项目同时结合 GB 20101—2025 核对安全要求。

常见问题

活性炭吸附脱附+催化燃烧系统中,活性炭会参与燃烧吗?

活性炭用于吸附与再生,不作为燃料燃烧。脱附出的有机物随气流进入催化主机处理;床层温度、脱附条件与异常状态必须由监测和联锁控制。

更换型活性炭吸附箱和吸附脱附系统有什么区别?

更换型吸附箱在吸附达到更换条件后更换活性炭;再生型系统通过床体切换和受控热气脱附,使吸附剂重新投入使用,并对浓缩脱附气进行催化氧化或其他后处理。后者不是在普通吸附箱后简单增加一台催化设备。

活性炭一般多久更换一次?

没有适用于所有工况的统一天数。周期取决于进气风量、VOCs 组分浓度、运行时间、装填量和动态吸附能力,应结合出口浓度、运行台账及吸附状态确定。

喷漆废气可以直接进入活性炭吸附箱吗?

通常需要先有效去除漆雾和颗粒物,并核对油雾、温湿度、涂料和稀释剂组分,避免吸附层堵塞、覆盖或快速失效。

已有活性炭箱,可以后加催化燃烧设备吗?

需要核对原箱体、吸附剂、床层切换、脱附风路、温度控制、浓度安全边界和催化剂相容性。普通更换型吸附箱不能只靠增加后端设备直接变成完整再生系统。

只有处理风量,可以先报价吗?

可以先沟通规模,但正式配置还取决于组分浓度、温湿度、夹带物、运行时长、吸附剂类型、床体数量、是否再生、后端处理和安装范围。

更换下来的活性炭怎样处理?

应根据废气来源、吸附物质及适用的固体废物管理要求进行识别、记录、分类贮存和处置,不能只按设备名称统一判断处置类别。
