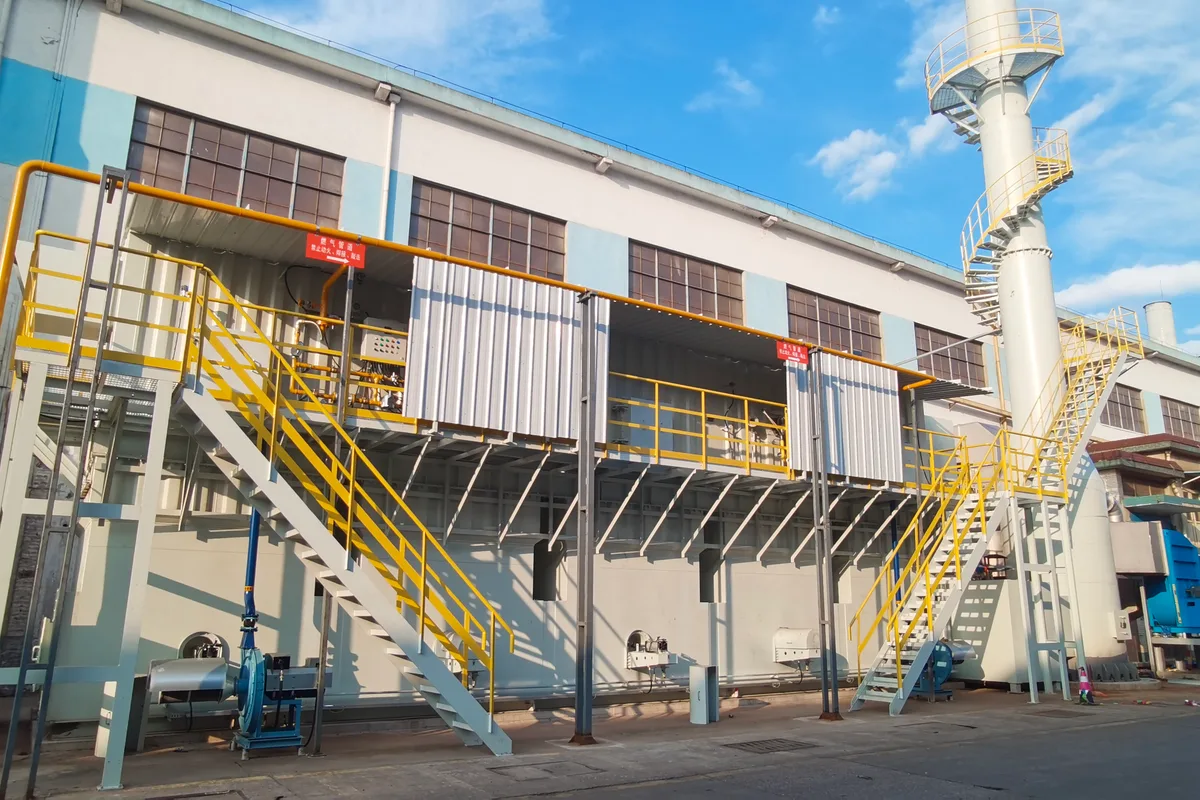

厂房外蓝色沸石转轮浓缩系统箱体、检修平台与连接风管

涂布与电子材料 VOCs 治理

面向功能膜、胶粘材料、复合材料及电子材料等涂布生产,围绕配料供料、涂布复合、多段烘干与设备清洗组织废气收集,并按组分、风量浓度和生产制度配置治理系统。

涂布线与电子生产支路并非同一种废气。连续烘干、低浓度排风和含油间歇气流应分别核对,再确定设备。

连续烘干废气

了解配套方式

按各段烘箱排风和生产速度,比较直接热氧化或浓缩后氧化。

低浓度废气与催化配套

了解配套方式

适配的有机废气可比较浓缩单元及催化处理,先核对材料组分。

含油与间歇生产支路

了解配套方式

把油雾预处理放在前面,再按实际负荷安排吸附与再生。

本行业工程案例

北京元六案例对应电子生产废气的除油预处理、吸附脱附与催化处理,可参考平台、管路与设备连接;该案例不代表涂布烘箱采用同一配置。

设备怎样组成一套系统?

从配料、涂布、多段烘干到清洗逐点识别排风。电子生产中的含油气流另行安排预处理和吸附再生。

连续烘干废气

  1. 烘箱分段

    分别核对温度、排风与溶剂释放。

  2. 预处理

    按夹带物和凝结条件确定。

  3. 直接或浓缩

    比较总风量、负荷与进入条件。

  4. 氧化与联动

    衔接烘箱、风机及故障控制。

烘箱循环风、补风和外排气流各有作用,不能把循环风量当作末端设备处理风量。

低浓度废气与催化配套

  1. 气流确认

    区分涂布、配料与清洗支路。

  2. 吸附适配

    核对组分、温湿度和洁净度。

  3. 浓缩组织

    确定吸附、脱附与气流连接。

  4. 催化配套

    匹配进入条件、热量和控制。

浓缩与催化并非所有电子材料废气的通用组合;含硅、含硫、含卤或易聚合组分需要针对性评估。

含油与间歇生产支路

  1. 支路收集

    核对含油点位与间歇排放。

  2. 除油过滤

    按油滴、颗粒与维护需求分级。

  3. 吸附运行

    匹配负荷、床层和切换安排。

  4. 脱附处理

    组织再生气路与后端催化。

北京元六案例可用于了解这类设备的现场连接,具体气体条件与涂布烘箱仍应分别判断。

设备分区与生产接口怎样连接

北京元六催化燃烧,屋顶设备与检修平台斜视
北京元六电子生产废气项目:屋面平台上的设备与管路。

屋面平台上的设备与管路配套

北京元六工程照片展示成套设备在屋面平台的组织方式。安装方案需要同时考虑管路、检修和设备进场。

  • 核对平台条件、设备落位与检修通道。
  • 把前端预处理和吸附脱附气路分清。
  • 协调吊装、风管连接与生产接口。

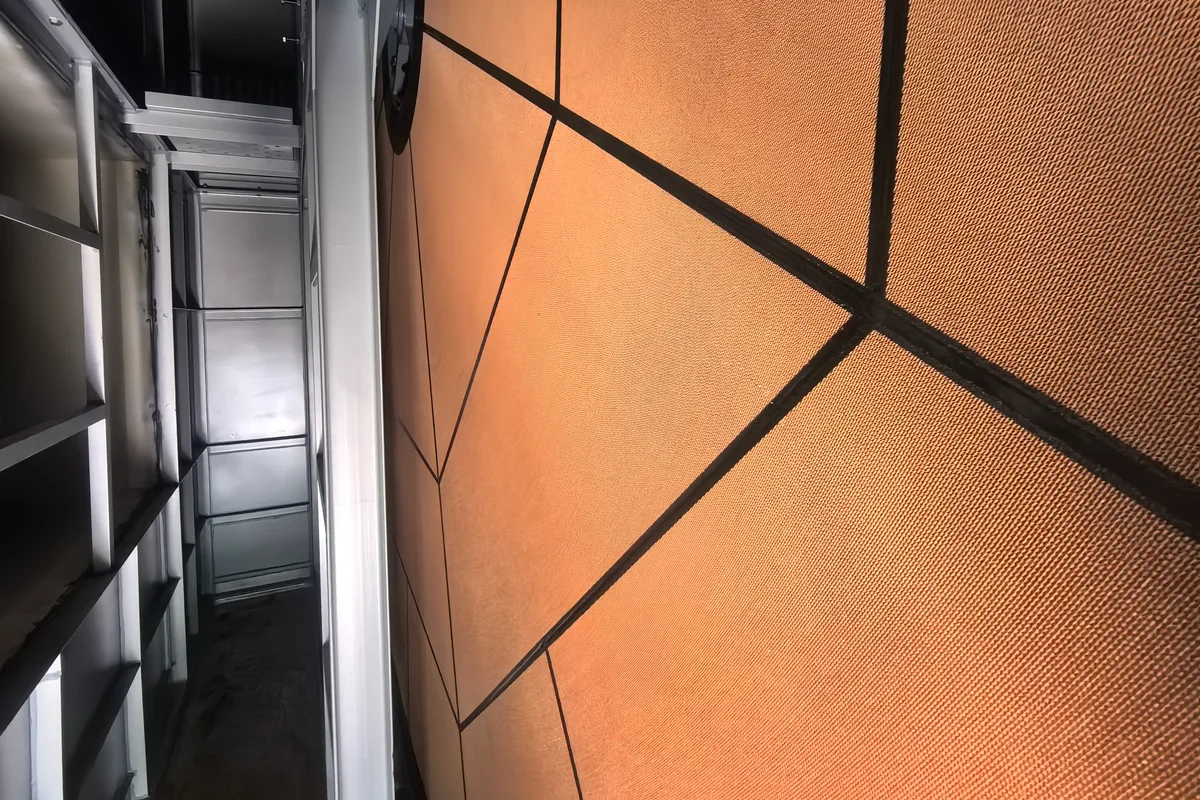

沸石转轮蜂窝模块、分区框架与内部风道近景
沸石转轮蜂窝模块与分区结构实拍。

转轮分区需要与气路共同设计

转轮蜂窝模块承担吸附浓缩,吸附、脱附和冷却分区需要与风机、热源和后端设备配套。

  • 确认材料组分是否适合吸附浓缩。
  • 核对各分区气量与热量配套。
  • 为模块和密封维护保留操作空间。
进一步了解工序、选型与配套设备

先把涂布线拆成四类排放节点

涂布与电子材料生产不能只按“烘箱有多少排风”选择设备。配料供料、涂布头与槽体、多段烘箱、换料清洗分别具有不同温度、风量、浓度和运行时间。方案先画清物料从配制到收卷的路径,再标出连续排风、随机组启停的支路和短时峰值排放。

功能膜、胶粘材料、复合材料和电子材料的配方差异较大。同样是涂布线,溶剂沸点、含湿量、涂布量、烘干温度和生产速度不同,末端路线也可能不同,因此设备规模不能仅按线宽或烘箱数量换算。

收集系统要同时服务生产和治理

配料、供料与涂布区域

配料桶、供料槽、涂布头和溶剂暂存点宜优先采用密闭或靠近释放点的局部收集,减少废气在车间扩散。罩口、围挡和排风接口还要留出加料、换卷、清洗与维护空间,不能为了提高风量妨碍正常操作。

多段烘箱与循环风

烘箱排风通常是主要连续气源,但每段温度、排湿和溶剂释放速率可能不同。循环风比例、补风量和排风量既影响浓度,也影响涂层质量与能耗。环保系统应与烘箱风机、加热和生产速度建立清楚的启停与故障关系。

沸石转轮、RTO 和催化氧化怎样组合

收集后呈大风量、低浓度,且组分、温湿度、颗粒物和凝结物适合吸附时,可评估沸石转轮浓缩。浓缩气还需要进入三床式 RTO或适配的催化氧化设备完成后端处理。

当废气浓度、热值和运行制度适合时,也可比较直接 RTO,减少浓缩环节。采用催化燃烧前,应先判断催化剂与溶剂组分的相容性,以及高沸点、含硅、含硫含卤和易聚合物质的影响。更完整的比较见RTO、沸石转轮和催化燃烧如何选择。

安全联锁与现场条件
  • 溶剂型生产需要结合物料安全技术说明书、浓度波动和异常排放设置监测及联锁
  • 生产线、烘箱、循环风机、排风阀门和治理设备应按同一运行状态组织启停
  • 工艺回风比例、烘箱温度和排风量既关系能耗,也受产品质量与安全边界约束

选型与改造常见问题

涂布线只提供烘箱数量就能选设备吗?

还需知道材料和溶剂、各段温度、生产速度、排风量及开停安排。相同烘箱数量也可能有不同溶剂负荷,不能直接换算治理设备规模。

含油废气可以直接进入转轮或吸附床吗?

应先判断油雾、颗粒物与凝结物的影响,并安排适配预处理。设备选择要结合前端处理后的进入条件和维护要求。

多个配方共线生产,方案要考虑哪些变化?

应列出常用配方、切换清洗、产量变化和短时排放,分别核对吸附适配、催化相容性和系统负荷。不能只按一种产品的正常运行数据设计全部状态。
