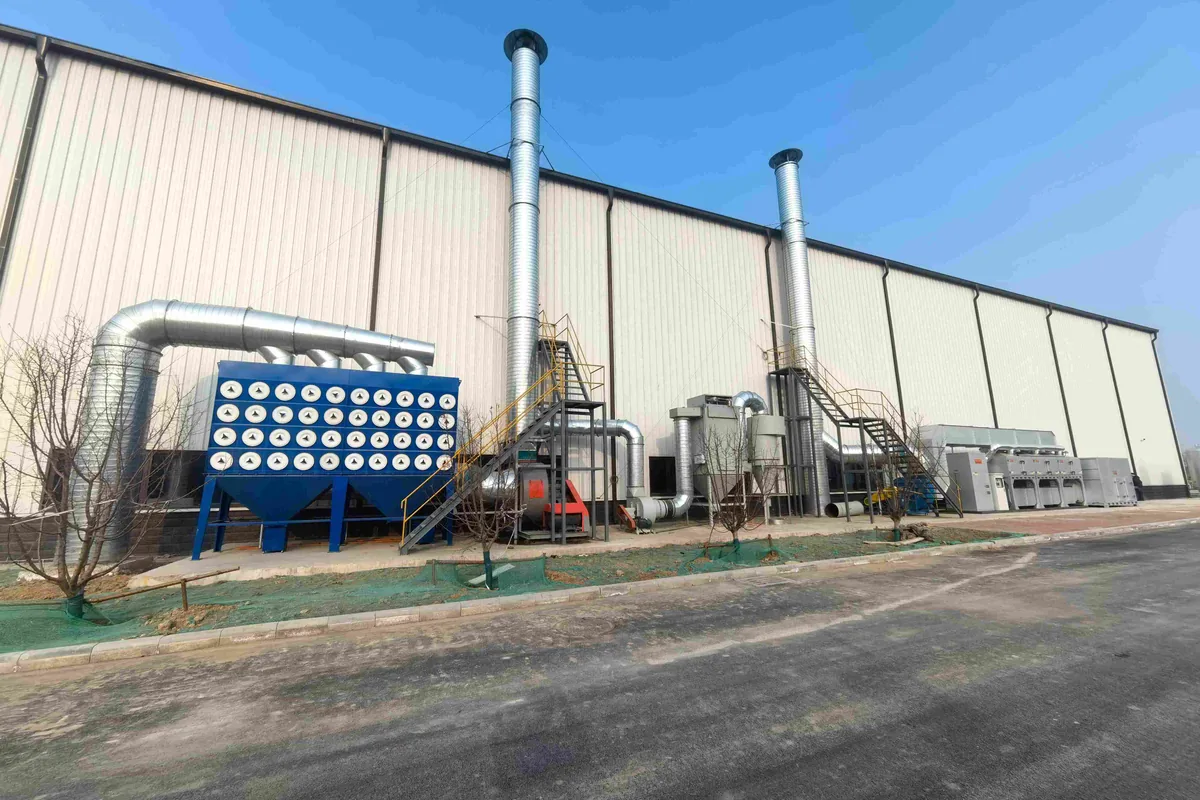

厂房外集中除尘主机、进出风管、风机接口、检修平台和排气筒全景

粉尘与焊烟治理

面向焊接、打磨、木工及设备产尘点,提供工位收集、滤筒布袋除尘、湿式处理与集中管网。中环盛达提供设计、制造、安装与调试服务。

相关工程案例

以下项目包含焊接工位和工艺废气收集系统,可参考工位组织、管网与设备布置。设计风量和验收资料分别标注,应用到其他粉尘时还需重新核对物料特性。

常见需求与方案组合

先看尘源和作业动作,再选择收集方式与除尘主机。不同粉尘是否能够共管,需要结合物性和安全要求判断。

木工加工与多机联网

锯切、刨削、砂光等设备的粉尘收集。

选型时重点了解

综合刨花和细粉负荷、支路平衡、卸灰及可燃粉尘安全要求,安排主机和预分离。

适合湿式处理的粉尘

经过物性判断后采用水接触捕集。

选型时重点了解

比较捕集方式、阻力和循环水管理,同时明确除雾、补水与污泥处置。

工业吸尘与清扫

设备、地面或工位的局部高负压吸尘。

可比较的设备与组合
选型时重点了解

按吸口、软管长度和同时使用点配置;清扫吸尘与车间大风量通风分别核算。

系统怎样配套

系统围绕“收得住、输得走、滤得下、便于维护”规划,主机风量与罩口、管网相互匹配。

  1. 尘源捕集

    从产尘点、工件和人员动作出发确定吸气臂、集气罩、工作台或围护空间。

  2. 管网与除尘主机

    核算支路、主管和系统阻力;按粉尘特性选择过滤、预分离或适配的湿式处理。

  3. 排风、卸灰与维护

    统筹风机、压差监测、清灰和卸灰;湿式系统另安排水与污泥管理,完成风量平衡及联调。

中环盛达可承担的工程范围

可从工位勘察、罩口与管网设计开始,提供主机、风机控制、制造、布管安装与调试。集中系统同步核对正常和部分工位运行情况,保留滤材、管道及卸灰检修空间。

实施前需要核对

  • 罩口位置、横向气流及作业动作对捕集的影响
  • 管网阻力平衡与远端工位所需风量
  • 火花、可燃粉尘及积尘风险的识别与控制
进一步了解工艺路线与工程实施

除尘效果先看源头收集

粉尘或焊烟从产生点进入车间后,再依靠增加主机风量补救,通常会带来能耗和管网问题。方案应先确定产尘位置、人员与工件运动范围、罩口或围挡形式,再计算各支路风量和阻力,最后配置主机、风机及控制系统。

常见系统怎样选择

焊烟工位收集

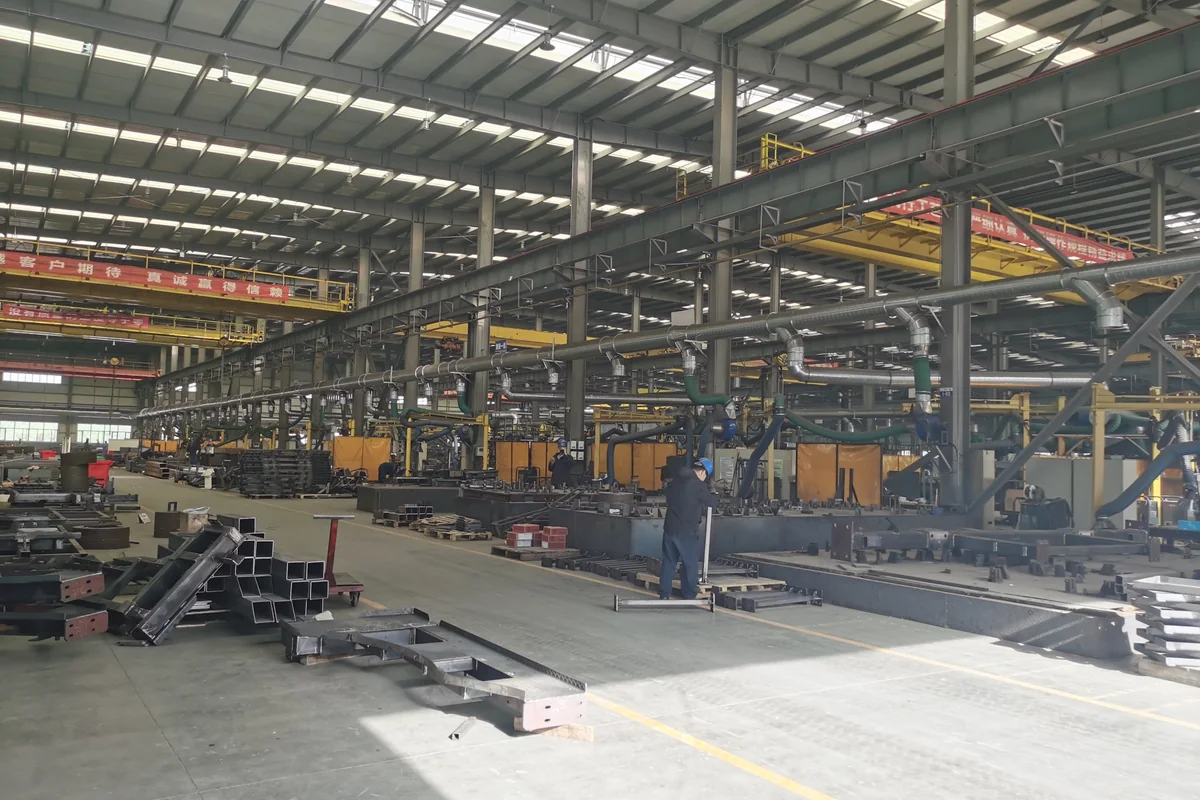

少量、位置变化的工位可以比较移动式设备;固定多工位和机器人焊接单元更适合评估吸气臂、局部集气罩与集中管网。查看焊烟除尘系统的实际工位和设备照片。

打磨房与集中除尘

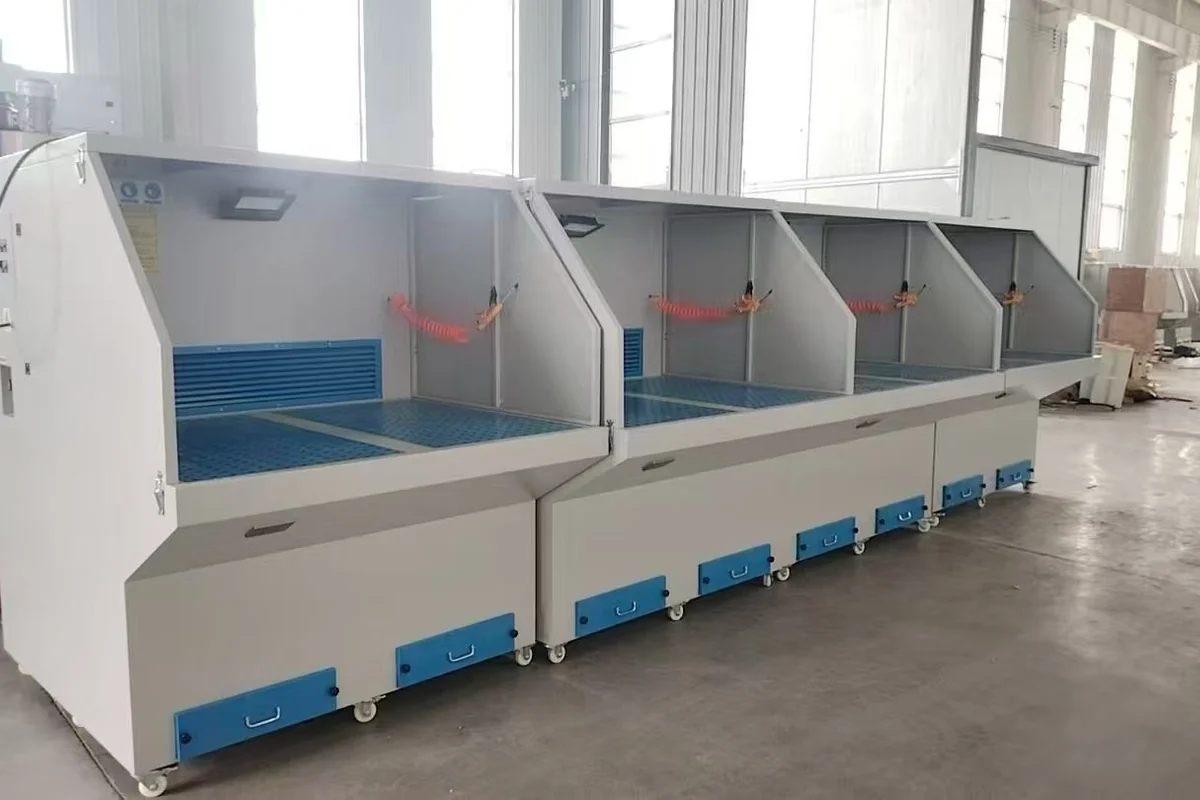

固定中小型工件可先比较打磨除尘工作台;大型工件、连续打磨或多人员作业时,可通过打磨除尘房、抽风墙组织作业区气流,再接入适配的过滤主机。工位开口、补风和人员站位会影响捕集范围。

集中管网、过滤主机与维护

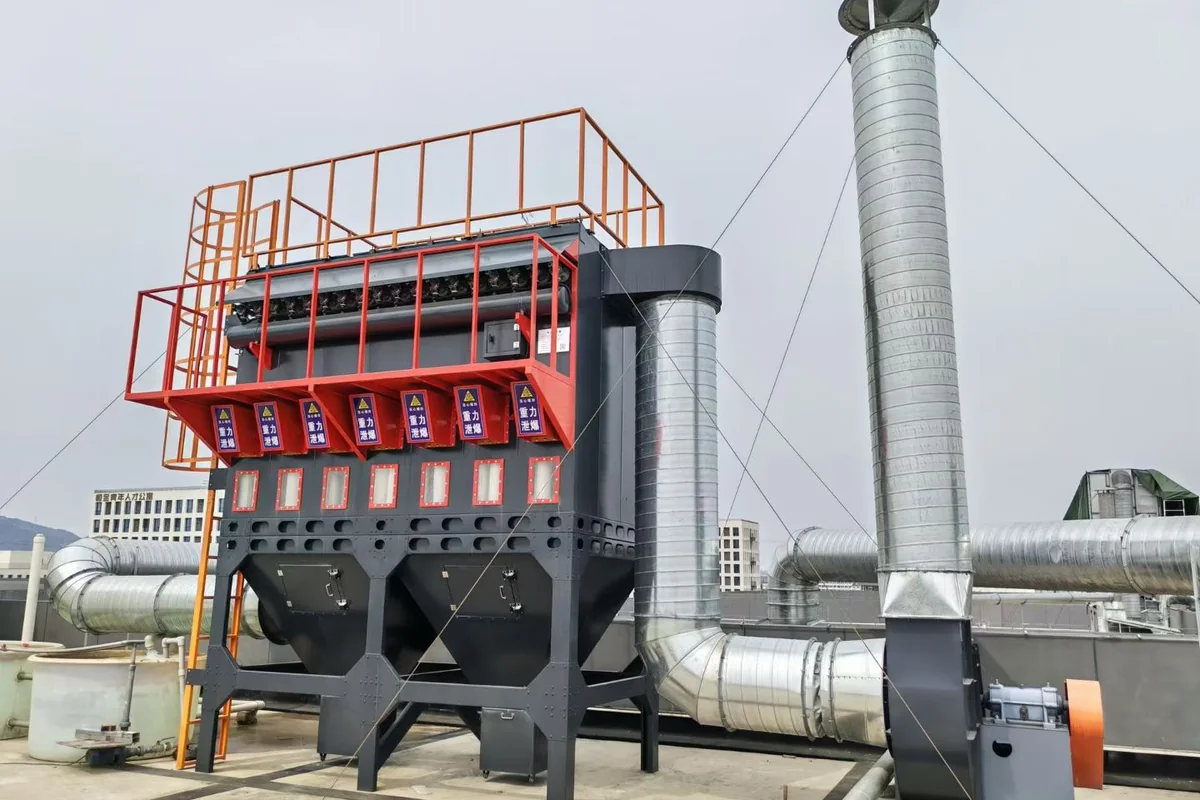

多台固定设备或工位可以通过工厂集中除尘系统统一组织支管、主管、风机和控制,但应先确认粉尘能否安全共管以及各设备的同时使用关系。工业滤筒除尘器和工业布袋除尘器都属于过滤式除尘设备,但滤材形态、设备尺度、清灰和维护方式不同。完整系统还包括清灰气源、压差监测、集尘与卸灰;高温、高湿、黏性、含油或可燃粉尘需要另行选择滤材、预处理和安全措施。

粗颗粒负荷较大且适合惯性分离时,可评估工业旋风除尘器作为预分离段;粉尘经物性和安全判断后适合与水接触时,可进一步比较水旋湿式除尘器。两者都需要与前端收集、后续排风、集尘或水污泥管理一起确定,不能仅凭设备名称替代完整选型。

工程实施关注哪些接口

中环盛达可从工位勘察、收集方式和管网设计开始,完成主机与风机配置、设备制造、安装布管、系统平衡、联动调试及验收配合。新建和改造项目都需要为滤材检查、清灰、卸灰和管道清理保留维护条件。

已经取得多份方案时,可按工业除尘系统报价对比清单统一工况和工程边界;设备进入安装交付阶段后,可继续查看除尘系统调试验收清单。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

HJ 2020—2012

袋式除尘工程通用技术规范

发布部门:生态环境部

可参考过滤式除尘工程的系统设计与运行要求;滤筒等具体设备结构还需结合对应技术资料。
