独立粗颗粒分离
- 更适合
- 颗粒较粗、较重且具有回收价值，项目重点是先把物料从气流中分离出来的工况。
- 收集方式
- 含尘气流从设备或工艺接口进入旋风段，入口需要与设计风量、颗粒负荷和管道方向匹配。
- 系统组成
- 主要配置旋风本体、支架、灰斗或集灰接口，并按卸灰频次选择密闭集灰或锁气卸灰。
- 重点核对
- 是否还需后置过滤，必须依据剩余细颗粒、排放去向和项目要求判断，不能只看旋风外形或名义风量。
系统与采购概览
旋风除尘器的本体通常包括切向入口、圆筒段、锥体、中心出风管、支架以及灰斗或集灰接口；锁气卸灰、耐磨措施、风机和后置过滤设备按工况与系统方案配置。
- 适用生产场景
- 适用于干燥粗颗粒、入口粉尘负荷较高或希望降低后置过滤负担的工业工况，可用于木工开料与机械加工、物料转运、部分粉体加工等工序的预分离。细小轻质粉尘能否单独处理，需要结合排放要求判断。
- 设备与系统组合
- 可采用独立旋风预分离段，也可与滤筒或布袋过滤主机组合；按磨蚀、积料和卸灰条件配置耐磨部位、检修口、集灰桶或密闭锁气卸灰装置。风机、脉冲清灰和滤材均属于后置或集成系统配置，不是旋风本体的固定组成。
- 工程实施范围
- 方案设计、设备制造与系统集成、施工安装、调试与验收；具体供货内容和现场工作范围在项目方案中确定。
- 开始询价需要什么
- 先说明粉尘来源、颗粒情况和处理风量；入口浓度、温湿度及后续处理要求可随后补充。
旋风设备在系统中承担什么作用
旋风本体、后置过滤和组合设备不是同一种采购边界。先明确要回收物料、减轻后置负荷，还是采购一套紧凑组合系统，再核对颗粒条件与排放目标。
过滤主机前预分离
- 更适合
- 入口粗颗粒或磨蚀性颗粒较多，希望降低滤筒、布袋直接冲刷和入口负荷的系统。
- 收集方式
- 旋风段接在主管或过滤主机前，既要满足捕集和输送，又不能因连接不当造成过高阻力或积料。
- 系统组成
- 旋风预分离、后置滤筒或布袋、风机、清灰卸灰和控制作为一套系统共同校核。
- 重点核对
- 两段设备的处理风量、阻力、卸灰密封、检修空间及异常工况需要统一设计，不能分别选型后简单拼接。
紧凑组合设备
- 更适合
- 产尘点相对集中、现场空间有限，希望将旋风预分离与滤筒过滤集成布置的工况。
- 收集方式
- 通过短距离连接把预分离气流送入过滤段，具体罩口与管网仍按实际产尘方式确定。
- 系统组成
- 可在同一机架或紧凑设备内组合旋风、滤筒、风机、清灰、集尘与控制，实际组成以项目配置为准。
- 重点核对
- 一体化外形不等于所有单元都适用；仍需核对滤材、清灰气源、排风方式、维护空间和粉尘安全条件。
旋风预分离怎样接入除尘系统
旋风设备的价值取决于入口颗粒特性、内部流场、卸灰密封和后置处理是否匹配。以下为常见系统路径，不代表所有项目都包含相同设备。
核对颗粒与入口条件
根据粒径分布、颗粒密度、入口浓度、含湿与黏性、磨蚀性及风量波动，判断是否适合先做机械预分离。
切向进气形成旋转流
含尘气流经入口进入筒体并形成旋转流动；入口形式和连接管道需要与设计风量、阻力及现场空间协调。
颗粒向壁面迁移并下落
较粗、较重颗粒在惯性作用下向筒壁迁移，再沿筒体和锥段落入下部集灰区域。
密闭集灰或锁气卸灰
灰斗、集灰桶或卸灰装置应保持必要的密封，避免漏风扰乱分离状态，并减少清灰转运时的二次扬尘。
预分离气流进入后续单元
预分离后的气流按排放目标进入滤筒、布袋或其他处理单元；风机、后置过滤和排风路径按整套系统校核。
旋风预分离设备应怎样列入方案
旋风设备常作为预分离单元使用。配置清单应说明颗粒条件、卸灰方式及后续处理，让客户看清本体与整套系统的区别。
- 旋风本体
- 方案内容入口、筒体、锥体、中心出风管与支撑
- 比较重点结构是否与气量、粒径、密度及现场高度相匹配
- 磨损与检修
- 方案内容易磨部位、材料、检修口及清理方式
- 比较重点颗粒磨蚀、积料和检查维护是否纳入设计
- 集灰与锁气
- 方案内容灰斗、集灰容器或锁气卸灰装置
- 比较重点卸灰组织和密封条件是否适合运行方式
- 前后端连接
- 方案内容进出口风管、风机及后置滤筒或布袋设备
- 比较重点是否包含后置过滤，预分离后的处理目标怎样落实
- 安装与调试
- 方案内容支撑安装、接口连接、风量与卸灰运行检查
- 比较重点现场空间、维护通道和供货施工范围是否明确
旋风预分离段与后置过滤的组合关系

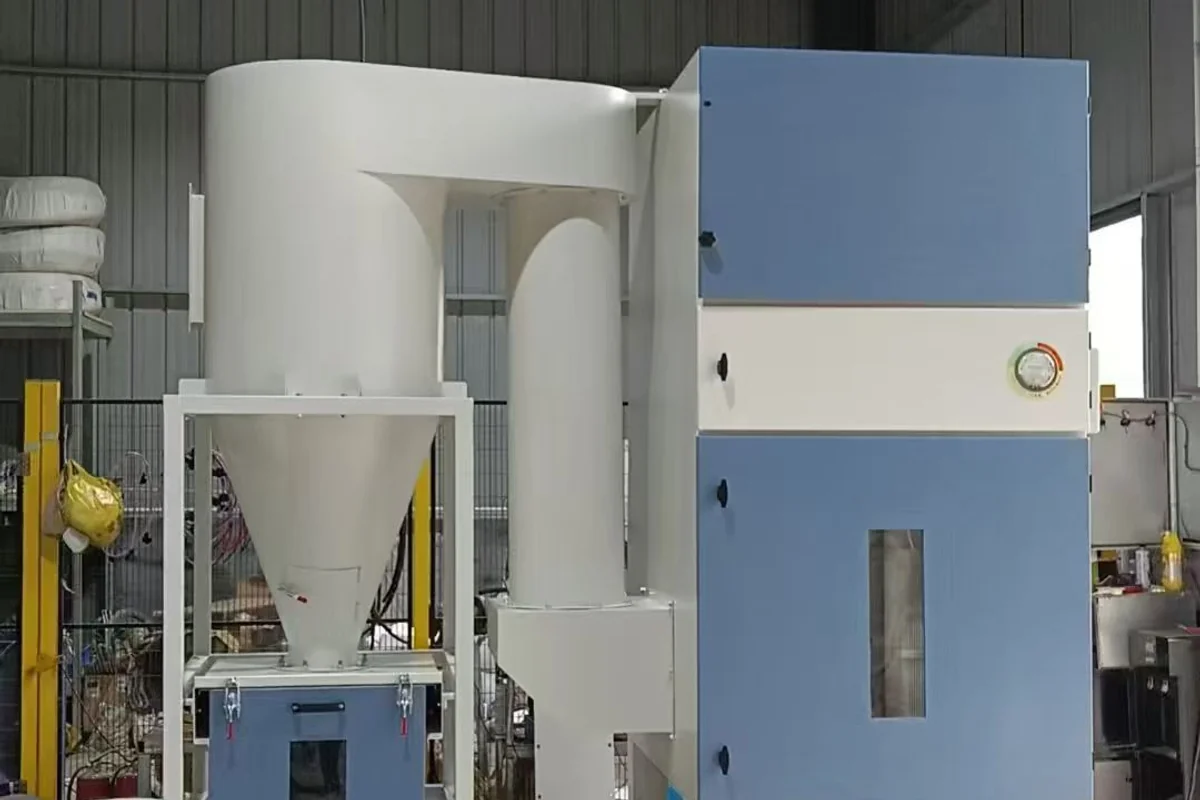

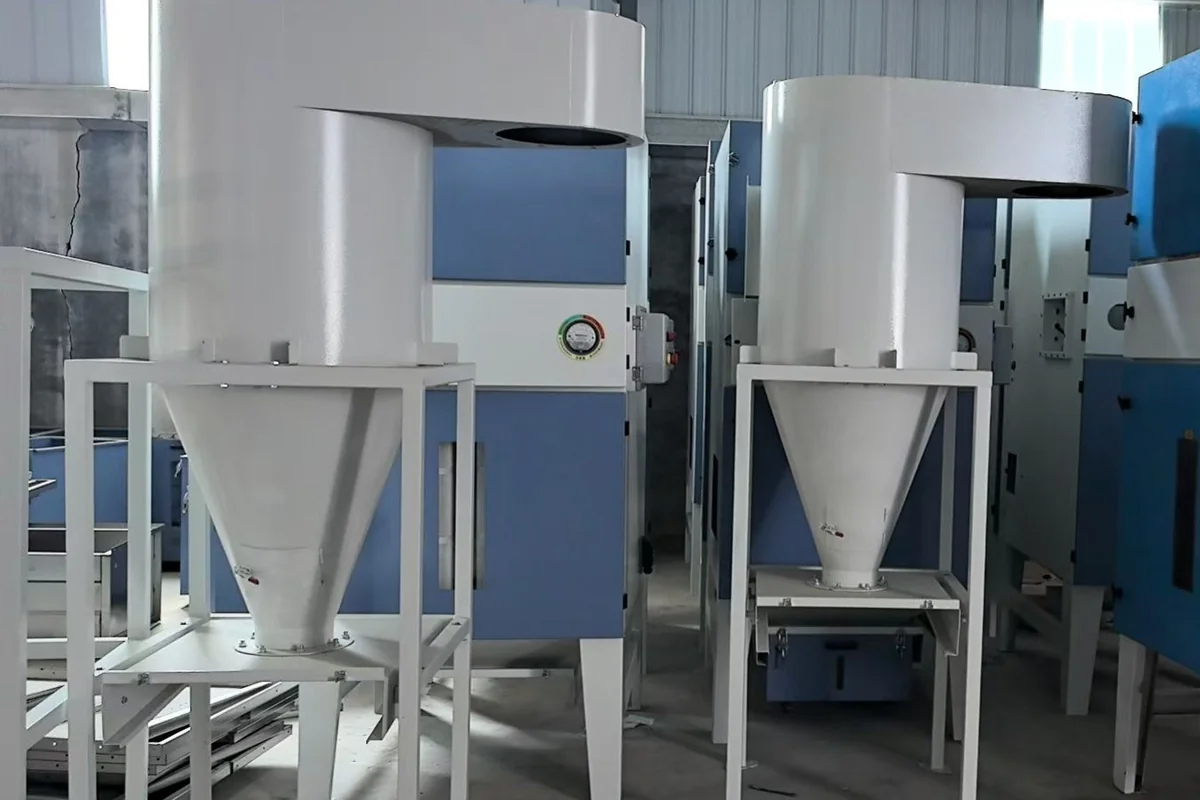

以下为旋风滤筒组合设备实拍，展示旋风入口、筒体、锥斗、集灰区域与后置滤筒主机的相对位置，便于区分预分离段和过滤段。
旋风预分离不等于最终过滤
旋风设备依靠旋转气流和颗粒惯性完成机械分离，不使用滤材。它更适合先拦截较粗、较重颗粒，降低后置过滤单元的入口负荷；预分离后的气流能否直接排放，仍要根据剩余颗粒物、排放去向和项目要求判断。
本页照片展示的是旋风预分离与滤筒过滤组合设备。照片中的蓝白色过滤箱体、褶式滤材、清灰或控制区域不属于独立旋风本体，不能把整机配置或外形直接换算成通用旋风型号。
与滤筒、布袋和集中系统怎样组合
当入口含有较多粗颗粒或磨蚀性颗粒时，可在工业滤筒除尘器或工业布袋除尘器之前设置旋风预分离段。后置过滤负责进一步截留细颗粒，旋风段则侧重降低直接冲刷和入口负荷；两段的风量、阻力、卸灰和检修不能各自孤立确定。
多个产尘点接入工厂集中除尘系统时，还要结合支路输送风速、主管平衡、设备区空间和同时使用率判断采用集中预分离、分区预分离还是不设置旋风段。整体方案可从工业粉尘与焊烟治理的捕集、管网、主机、风机和排风边界一起梳理。
选型不能只报处理风量
- 颗粒资料
- 粉尘名称、来源、粒径分布、颗粒密度、入口浓度、流动性、磨蚀性及可燃爆等安全资料。
- 气体条件
- 正常和峰值风量、温度、湿度、露点、含油含水、腐蚀成分及负荷波动。
- 系统边界
- 旋风段承担物料回收还是预处理，后方是否配置滤筒、布袋、风机及最终排风去向。
- 接口与阻力
- 进出口方向、管径和可用空间，既有管网阻力、允许压降及支架基础条件。
- 卸灰维护
- 集灰量、卸灰频次、集灰桶或锁气装置、密闭转运方式，以及入口、锥段和灰口的检查空间。
运行维护重点
运行中应观察入口和筒体是否异常磨损，锥段、灰口是否积料堵塞，集灰或卸灰接口是否漏风。高负荷工况下，卸灰不及时可能使积尘回到气流中；含湿或黏性粉尘则可能在壁面和锥段形成附着，不能只通过提高风量解决。
涉及可燃粉尘时，旋风分离不能替代完整的危险性辨识和专项安全设计。设备布置、接地、隔离、泄爆或其他措施应根据粉尘特性、系统位置和现场条件确定，并在项目方案中明确相应配置。
适用场景与选型条件
适合采用该设备或系统的条件
- 粉尘干燥、流动性较好，以较粗或较重颗粒为主，适合利用惯性和旋转流动先做机械分离。
- 入口粉尘负荷较高，希望在滤筒或布袋之前减少粗颗粒进入量，并降低后置过滤单元的直接冲击。
- 颗粒具有一定磨蚀性，可以根据磨损部位配置相应材质、结构或耐磨措施，并安排检查维护。
- 现场能够布置旋风本体、进出风管、集灰或锁气卸灰装置，并为清灰转运和检修留出空间。
需要先重点核对的条件
- 细小、轻质粉尘或焊烟需要达到严格排放目标时，不宜把普通旋风设备作为唯一净化单元。
- 黏性、潮湿、含油、易结块或容易在筒壁和灰口积料的粉尘，未经针对性验证不宜直接套用普通结构。
- 气体存在结露、高温或腐蚀条件时，需要先核对材质、保温和异常工况，不能沿用常温干燥粉尘方案。
- 粉尘具有可燃、爆炸、自热或混合反应风险时，需要先完成危险性辨识和专项安全设计。
- 仅凭设备外形或名义风量无法确定分离效果；缺少粒径分布、密度、入口浓度和系统阻力条件时不宜承诺性能。
安全与控制要点
旋风设备结构相对简单，但入口磨损、积料堵塞、卸灰漏风、粉尘转运及可燃粉尘风险仍会直接影响系统稳定性和安全边界。
- 粉尘危险性识别
- 明确粉尘成分、可燃性、爆炸性、自热性和职业健康风险，再确定设备布置、卸灰、接地及其他专项控制措施。
- 温湿度与积料
- 关注正常和异常工况下的温度、湿度与露点，检查入口、筒体、锥段和灰口是否出现结露、黏附或堵塞。
- 磨损与结构检查
- 对切向入口、筒壁转向区和锥段等可能受冲刷位置定期检查，耐磨措施和更换周期按实际磨损状态确定。
- 密封卸灰
- 集灰桶、灰斗和锁气卸灰接口应保持密封与畅通，避免漏风干扰分离状态，并控制卸灰转运过程的扬尘。
- 后置设备协同
- 将旋风段、后置过滤、风机和管网作为完整系统管理，观察阻力、风量、积灰和异常状态，检修前落实停机与隔离。
后置过滤与移动组合设备

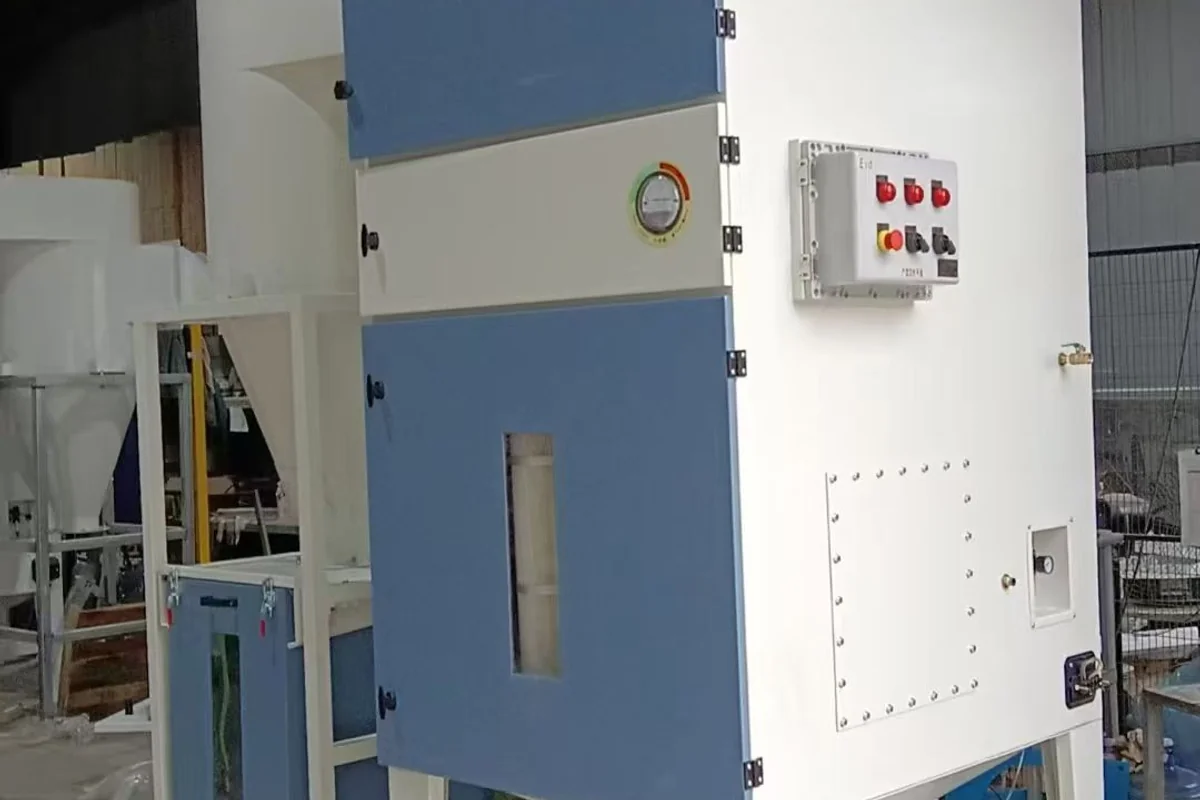

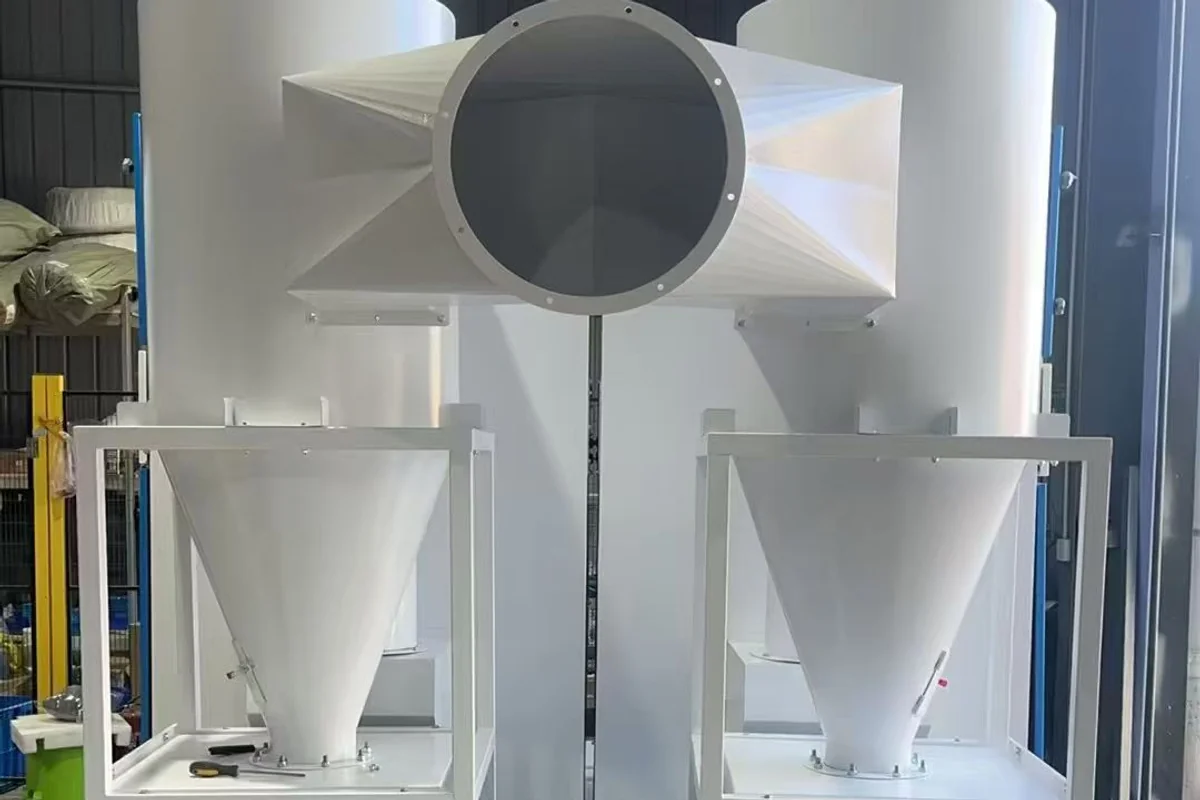

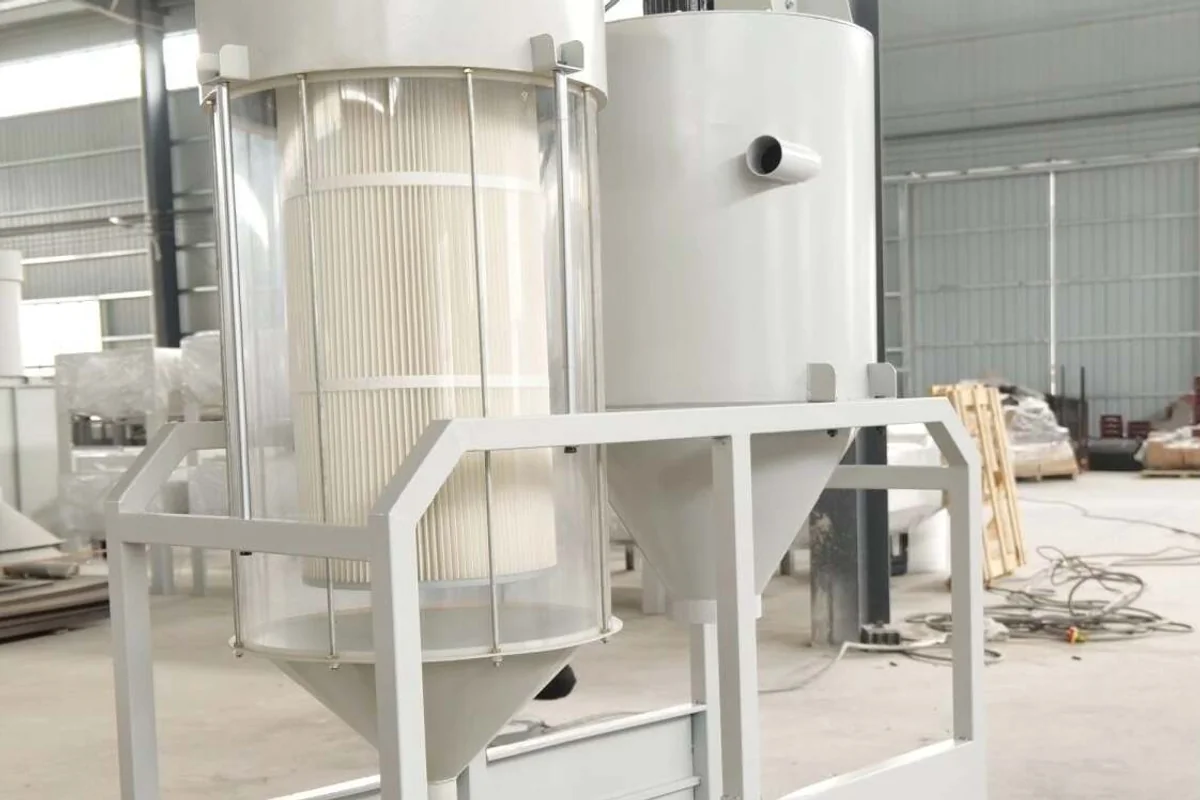

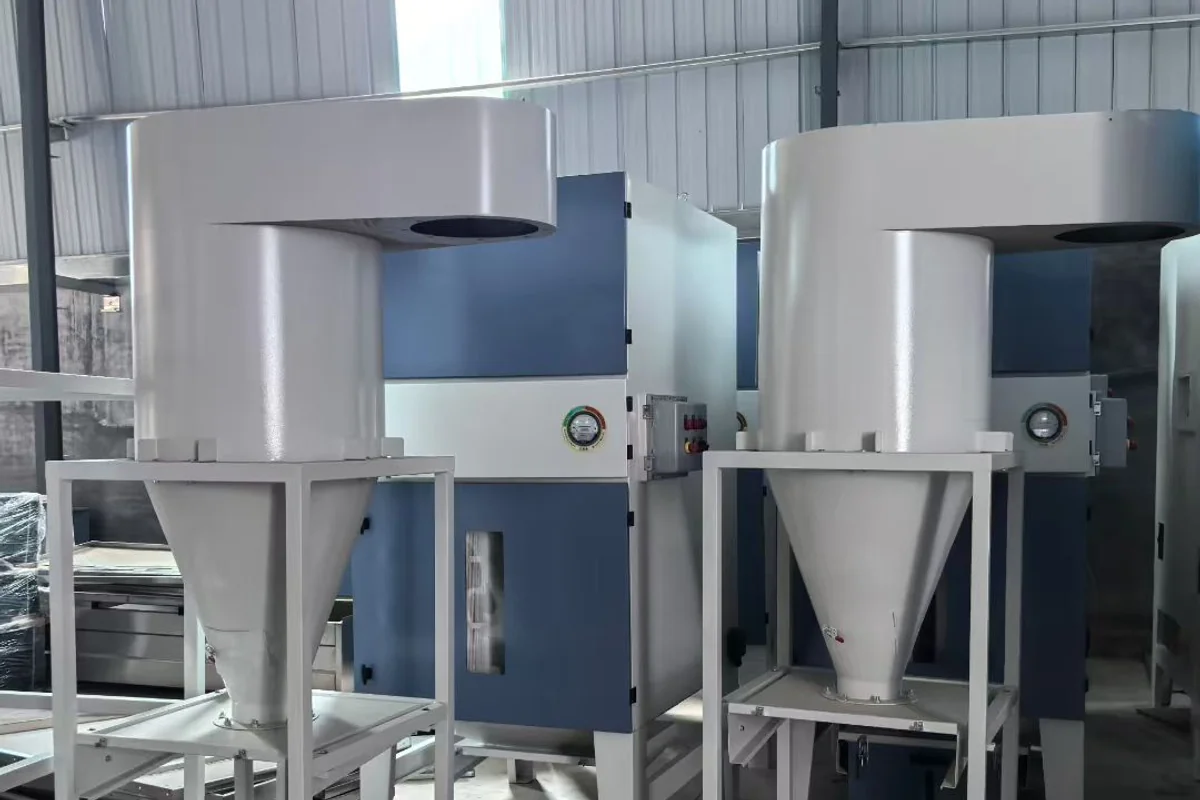

以下实拍展示不同组合设备的过滤主机、检修面和移动机架。比较配置时，可分别核对旋风段、滤材、清灰、风机与卸灰方式。
常见问题
旋风除尘器可以单独作为最终除尘设备吗？
要看颗粒性质和排放目标。旋风设备更适合较粗、较重颗粒的机械分离；细小轻质粉尘通常还需滤筒、布袋或其他后置处理，不能仅凭设备名称判断是否满足排放要求。
旋风除尘器和旋风滤筒一体机是一种设备吗？
不是同一概念。旋风除尘器指机械预分离段；旋风滤筒一体机是在同一机架或箱体系统中组合旋风预分离、滤筒过滤、清灰、风机或控制等单元，具体组成按设备和项目确定。
哪些粉尘适合先做旋风预分离？
通常是干燥、流动性较好、较粗或较重、入口负荷较高的颗粒。是否适合仍需查看粒径分布、密度、含湿黏性、磨蚀性、温度和安全特性。
旋风设备的分离效果由什么决定？
主要与颗粒粒径和密度、入口浓度、气流条件、设备几何结构、漏风与卸灰状态等有关。缺少这些条件时，不宜给出统一效率或固定切割粒径。
旋风锥斗为什么要注意密封？
灰斗、集灰桶或卸灰装置漏风可能扰乱内部流动和落灰，也会造成粉尘外逸。系统需要兼顾连续或间歇卸灰、锁气、料位和清理转运方式。
做初步选型需要提供哪些资料？
建议提供产尘工序、正常及峰值风量、粒径分布和颗粒密度、入口浓度、温湿度、黏性和含油含水情况、磨蚀与腐蚀性、运行时间、现场布置、卸灰方式、后续处理目标及安全资料。
技术资料参考
查阅以下原始资料，了解相关技术要求与适用范围。
- 家具制造工业污染防治可行技术指南（HJ 1180—2021）
资料来源：生态环境部
- 大气污染治理工程技术导则（HJ 2000—2010）
资料来源：生态环境部
- 粉尘防爆安全规程（GB 15577—2018）
资料来源：国家市场监督管理总局、国家标准化管理委员会
- 工贸企业粉尘防爆安全规定
资料来源：中华人民共和国应急管理部
