打磨除尘房 作业空间围护、气流组织与粉尘收集

面向家具、木制品、金属件等人工打磨工序。粉尘在作业区被捕集,经管网进入过滤主机,并通过清灰与集尘系统集中处理。

布局方式
独立房体 · 长廊工位 · 连续吸风墙
工程服务
设计、制造、安装、调试
家具与木制品车间内多名人员在连续吸风墙前进行人工打磨作业
多工位打磨作业区、连续吸风墙与实际生产状态。

打磨除尘房 设备介绍

打磨除尘房围绕工件和人员的实际作业范围设置围护、吸风墙或局部收集口,通过补风与排风组织粉尘进入处理系统。与固定台面相比,打磨房更关注大型工件的进出、翻转、吊装及多人作业空间,也可沿生产区域布置长廊式连续工位。房体、吸风口和过滤主机需要一起设计:围护限定作业区域,气流路径影响捕集,管网、过滤和集尘装置承担后续处理。中环盛达根据工件、粉尘和生产节拍配置房体或吸风墙、照明、管网及除尘设备,提供设计、制造、安装和调试,并为滤材检修、积尘清理及日常物流保留位置。

围绕工件安排空间
房体长度、宽度和开口应覆盖工件、人员及转运动作。先明确上下件、翻转和吊装路径,再确定单间、长廊或分段工位形式。
补风与吸风共同组织
吸风墙、下吸口与补风位置形成捕集路径。门洞、风扇和相邻设备气流都可能产生干扰,需在代表性作业状态下核对。
多工位兼顾运行变化
工位未必同时作业,近远端支路与部分运行时的气流需要配合调节。过滤、清灰、集尘和维护通道与作业区同步布置。

打磨除尘系统处理流程

从前端收集到后续处理,以下三个阶段用于说明设备和系统的运行关系,具体配置按项目确定。

  1. 作业区围护与气流组织

    根据工件、人员位置和扩散方向布置围护、吸风口与补风,兼顾搬运和作业空间。

  2. 收集输送与过滤

    含尘气流经支管、主管进入适配主机,根据火花、颗粒和材料条件安排必要的前端措施。

  3. 清灰集尘与风量检查

    配合清灰及集尘运行,在典型开机组合下检查各工位捕集、支路平衡和设备状态。

房体、吸风墙与工位组成

以下实拍来自不同打磨除尘工程。通过长廊式工位、连续吸风墙和实际作业位置,了解房体、工件与吸风区域的布置关系。

房体与围护
按工件和人员动作确定边界、开口及物流接口。
吸风墙与局部吸口
根据粉尘产生位置安排侧吸、下吸或组合捕集。
补风与照明
协调作业空间气流和可视条件,减少对捕集的干扰。
支管与主管
连接各作业段,兼顾同时使用情况和风量分配。
过滤与清灰集尘
选择适配主机,安排滤材维护及粉尘收集转运。
风机与运行控制
核对系统阻力、排风去向、异常状态及启停配合。

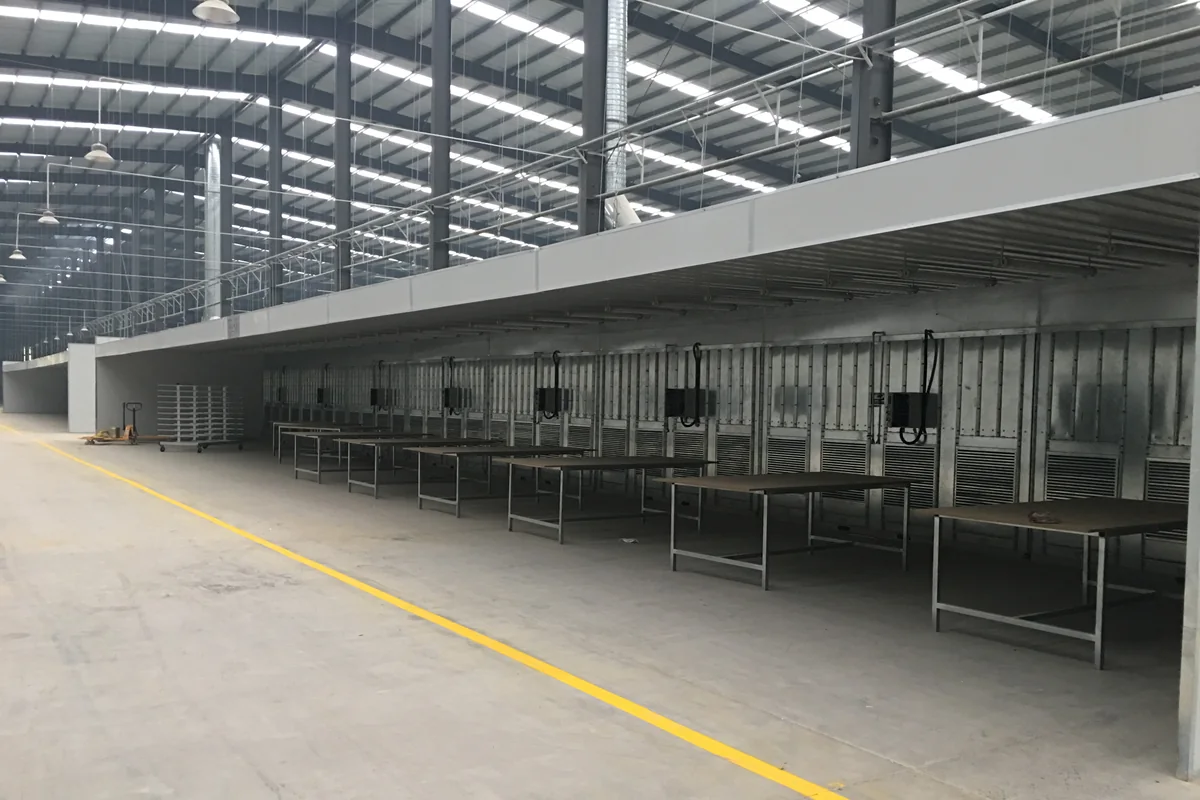

工业厂房内连续布置的长廊式打磨工作台、吸风墙和顶部围护
长廊式多工位布置

连续作业台、顶部围护和侧后方吸风区域沿厂房展开,工位数量与长度需结合节拍和物流确定。

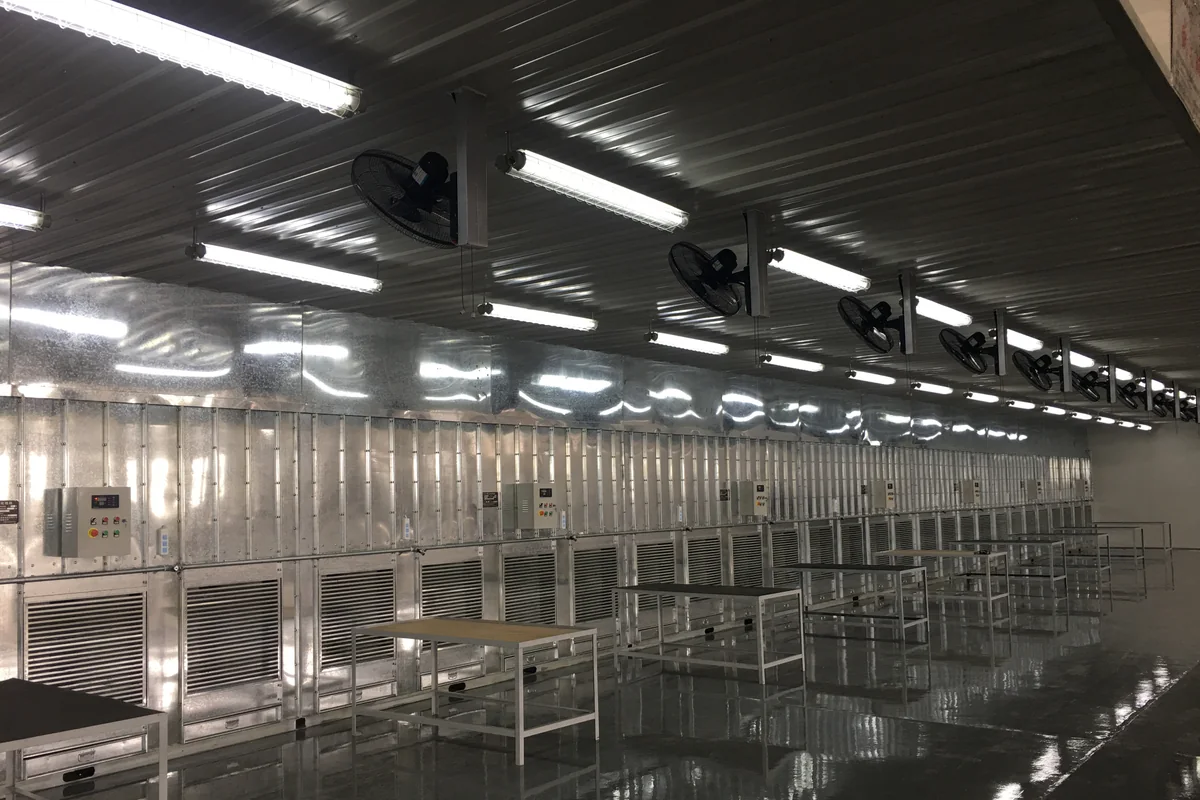

打磨除尘房内连续侧吸百叶、控制箱、工作台和顶部照明风扇
连续吸风墙与工位模块

下部百叶吸口、控制箱、照明和工作台形成重复工位,便于按作业区分段组织收集。

木制板件人工打磨工位、作业人员、打磨工具和连续侧吸风墙
实际人工打磨作业

多个工位同时进行板件打磨,吸风口设置在操作者对侧,方案需结合人员动作和工件摆放核对捕集方向。

应用场景与适用条件

适用于家具与木制品砂光、金属构件表面打磨、腻子或复合材料打磨等多人员或大型工件作业,具体路线需结合粉尘性质和安全风险确定。

适用条件

工件与人员范围
打磨位置、人员站位和工件移动范围能够识别,可以据此布置吸风墙、下吸台或局部围挡。
粉尘与处理条件
材料、粉尘粒径、温湿度、黏性、含油含水及火花情况能够核对,可选择适配滤材与安全措施。
厂房与维护空间
厂房能够提供作业区、管网、过滤主机、排风和检修空间,并允许对补风与车间横向气流进行协调。

需要预处理或专项评估的情况

  • 铝、镁等可燃金属粉尘、木质粉尘或其他具有燃爆风险的粉尘,不能未经危险性评估直接套用普通打磨房与除尘主机。
  • 高温、高湿、黏性、含油或易结露粉尘,未经预处理和滤材适配不能直接进入常规过滤设备。
  • 工位完全敞开、吸口远离产尘点或强横向气流持续干扰时,只增大主机风量不能替代收集方式整改。
  • 不同性质粉尘或打磨、喷漆等工序拟共用系统时,需要先评估相容性、积聚和安全风险。

独立房体与连续工位怎样取舍?

大型工件和围绕作业可比较独立房体;多个固定位置连续作业可比较长廊与吸风墙。先确定物流和烟尘扩散范围,再安排收集口与补风。

了解打磨房气流组织

过滤主机、风机与维护区域

主机、风机、管道、清灰和检修区域共同决定系统能否长期运行;以下照片用于说明可见设备组成和现场接口。

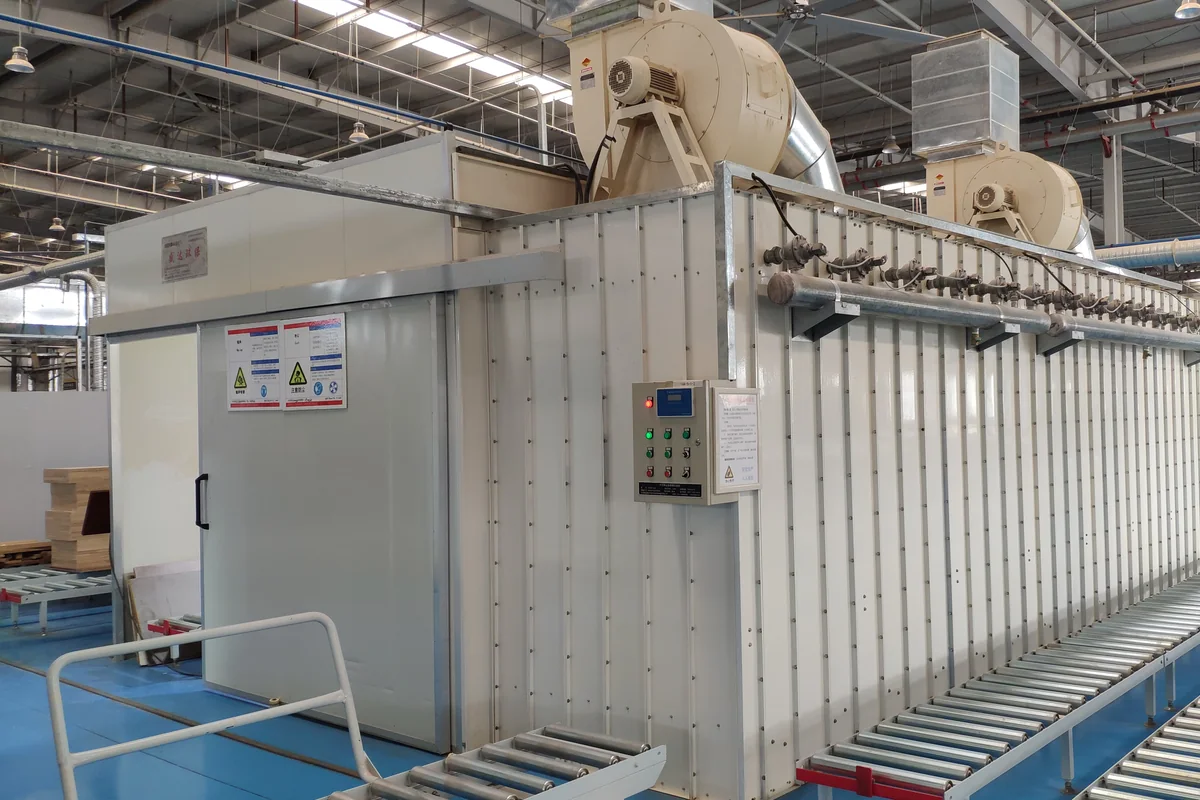

打磨粉尘过滤主机、两台离心风机、脉冲清灰管路和控制箱
除尘主机、双风机与控制

过滤箱体顶部设置离心风机,设备侧面可见清灰管路与控制区域,实际配置按总风量和系统阻力确定。

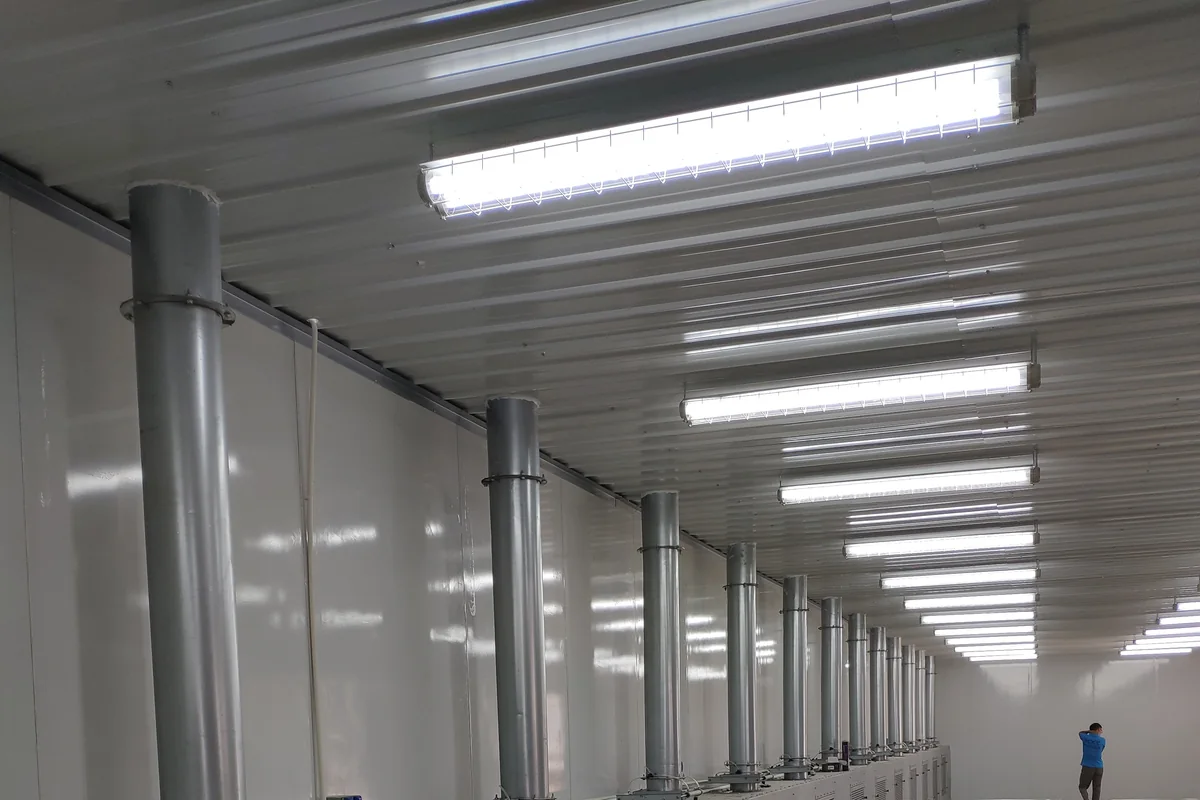

打磨除尘系统的连续模块化箱体、检修门和多支立式风管
模块化箱体与独立风路

连续箱体、检修门和立式管道构成模块化设备区,布置时需为检查、清灰和积尘清理留出空间。

安全与控制要点

打磨除尘系统的安全边界取决于材料、粉尘、火花和积尘风险;以下为设计与运行时需要同步核对的控制点,具体措施按项目危险性深化。

粉尘危险性识别
明确基材、涂层、磨料与粉尘成分,核对可燃性、反应性和职业健康风险,再确定能否采用常规过滤路线。
火花与大颗粒控制
金属打磨或可能产生火花时,应结合管道距离、积尘位置和过滤主机配置前端保护及相应安全措施。
风量与过滤状态
通过支路平衡、过滤压差、清灰和风机状态检查维持各工位捕集,避免滤材堵塞后只见主机运行却无有效吸风。
积尘与维护管理
集尘容器、设备内部、风管和作业区积尘应便于检查清理,滤材和清灰部件按运行状态维护。

房体和系统报价包含什么

按作业空间、房体或吸风墙、照明补风、管网、过滤主机、风机控制及安装调试列出配置。厂房穿墙、基础、吊装和设备维护空间在布置阶段明确,便于比较工程范围。

运行费用主要来自风机用电、清灰气源、滤材、日常集尘清理与维护。比较时采用相同的工位同时使用情况和工作时间,并考虑后续工件或产量调整。

改造与调试看哪些位置

既有作业区先核对吸风口距离、工件遮挡、门洞与横向气流,再检查近远支路、过滤压差及清灰状态。主机总风量不能代替对每个实际工位的观察。

按现场勘察清单整理作业、管网和运行资料;安装调试时检查常用及部分工位运行状态,并落实滤材检修和积尘转运通道。

常见问题

打磨除尘房和打磨除尘工作台怎么选?

固定小工件、单人或少量工位可先比较下吸或侧吸工作台;大型工件、多人员并排作业或工件经常移动时,更适合评估连续吸风墙或打磨房。最终要看产尘位置、人员动作、工件物流和同时作业数量。

打磨房需要完全密闭吗?

不一定。完全密闭、半封闭或开放式吸风墙各有适用场景,关键是形成可控的补风与吸风路径,并兼顾人员进出、工件转运和吊装。不能只用房体是否封闭判断捕集效果。

木工粉尘和金属打磨粉尘可以用同一套系统吗?

不能默认共用。需要核对粉尘成分、可燃性、火花、颗粒负荷和积尘风险;材料差异较大或风险不相容时应分开收集与处理。

打磨时有火花,滤筒除尘器还能用吗?

需要先完成粉尘和火花风险识别,再决定前端保护、管网布置、过滤设备与安全措施。火花捕集器不能替代完整的防火防爆设计,也不应把普通滤筒方案直接套用到所有金属粉尘。

为什么主机在运行,打磨工位仍然有粉尘?

常见原因包括吸口位置不合适、工件遮挡、补风方向错误、门窗或风扇干扰、支路不平衡、滤材堵塞和管网漏风。排查应从真实作业状态和罩口捕集开始,而不是只看风机是否启动。

询价打磨除尘房需要提供哪些资料?

可以先提供材料与工件照片、打磨方式、工位数和同时作业人数、每天运行时间、厂房尺寸与现场视频;粉尘检测、安全资料和既有管网信息可随后补充。

打磨房与干式、湿式工作台怎样取舍?

大型工件、人员绕工件作业或多人连续作业可比较打磨房;可在固定台面完成的工件可比较工作台。干湿处理方式再根据材料及维护条件选择。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

HJ 2020—2012

袋式除尘工程通用技术规范

发布部门:生态环境部

可参考过滤式除尘工程的系统设计与运行要求;滤筒等具体设备结构还需结合对应技术资料。
