工厂集中除尘系统 多工位收集、集中管网与除尘主机

面向木工加工、金属打磨、焊接及多工位连续生产场景,按产尘点、车间布局和生产节拍配置源头收集、支管主管、集中除尘主机、风机、清灰卸灰与控制系统。

系统配置
收集罩 · 管网 · 主机 · 风机与控制
工程服务
设计、制造、安装、调试
厂房外集中除尘主机、进出风管、风机接口、检修平台和排气筒全景
集中除尘主机与现场风管、排气设施实拍。

工厂集中除尘系统 设备介绍

集中除尘系统把分散在车间内的产尘设备和作业工位接入共同的处理系统,通过就近收集、管网输送和集中分离过滤,组织从尘源到排气设施的完整气流路径。它不仅是一台放在室外的除尘器:收集罩的位置决定粉尘能否进入系统,支管与主管影响各工位的风量分配,过滤主机、清灰和卸灰装置则承担颗粒物分离与日常集尘。设备形式根据粉尘性质、工位分布和同时使用情况确定,可配套滤筒、布袋等适用的处理单元。中环盛达提供设计、制造、安装和调试,并将管道布置、设备检修、生产联动及后续工位调整纳入工程方案。

从工位开始收集
设备接口、侧吸罩、下吸台或局部封闭空间各有适合的作业方式。先观察工件、人员动作和粉尘扩散位置,再安排罩口,兼顾生产操作与源头捕集。
让远近支路配合
列出常用、高峰和部分工位运行的组合,再核算管网阻力与风量分配。支路调节、主管路径和风机运行应配合,避免近端风量过大而远端收集不足。
主机与维护一起设计
依据粉尘条件选择过滤主机及必要的前端处理,配套清灰、集尘和排气设施。设备区同时留出滤材检修、卸灰转运和管道检查的位置。

集中除尘系统怎样运行

从产尘点到主机与排气,系统按以下三个阶段配合运行。

  1. 就近捕集与支管汇集

    依据设备和工位设置收集接口,支管接入主管;按同时使用关系核对风量、阻力和调节方式。

  2. 集中分离与过滤

    含尘气流进入适配的除尘主机,完成颗粒物分离过滤;风机和排气设施与处理单元共同配置。

  3. 清灰卸灰与运行联动

    按设备要求组织清灰与集尘转运,检查压差及各支路状态,并按生产组合调试启停和控制。

系统组成与工位收集实拍

集中系统先解决每个工位怎样捕集,再讨论主机风量。以下实拍展示连续打磨工位和生产设备支管的两种连接方式。

收集罩与设备接口
按尘源、工件和作业动作布置,使含尘气流就近进入支管。
支管与主管
连接各工位,配合调节、支撑与检修位置组织风量和输送。
除尘主机
根据粉尘性质选择滤筒、布袋或其他适用的分离过滤单元。
风机与排气设施
按系统风量、阻力和排气路径配套,核对安装与维护空间。
清灰与集尘
清灰装置、灰斗或集尘箱配合,便于检查、卸灰与转运。
监测与联动控制
观察运行、压差和异常状态,并按设计组织支路与生产设备联动。

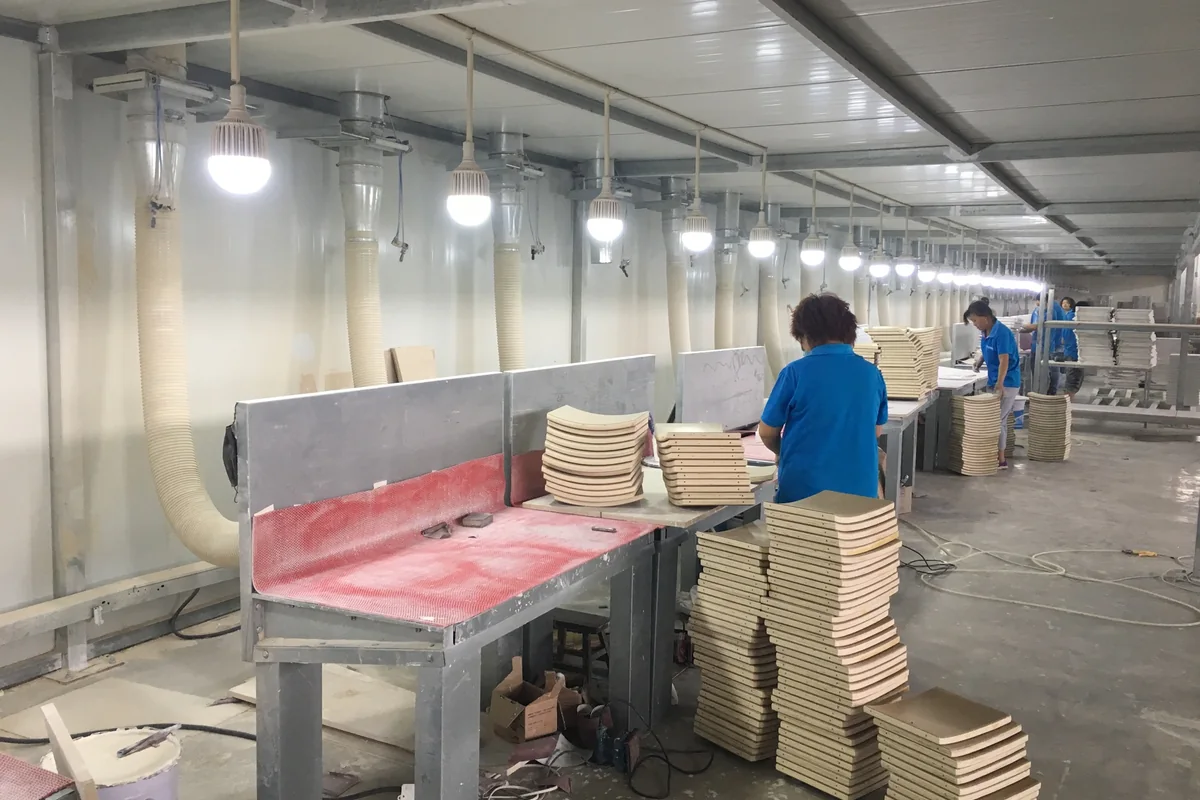

家具部件连续打磨工位上方布置多组粉尘收集支管
多工位打磨源头捕集

连续工作台上方分别设置收集支管,罩口位置与工件、人员操作和生产节拍共同确定。

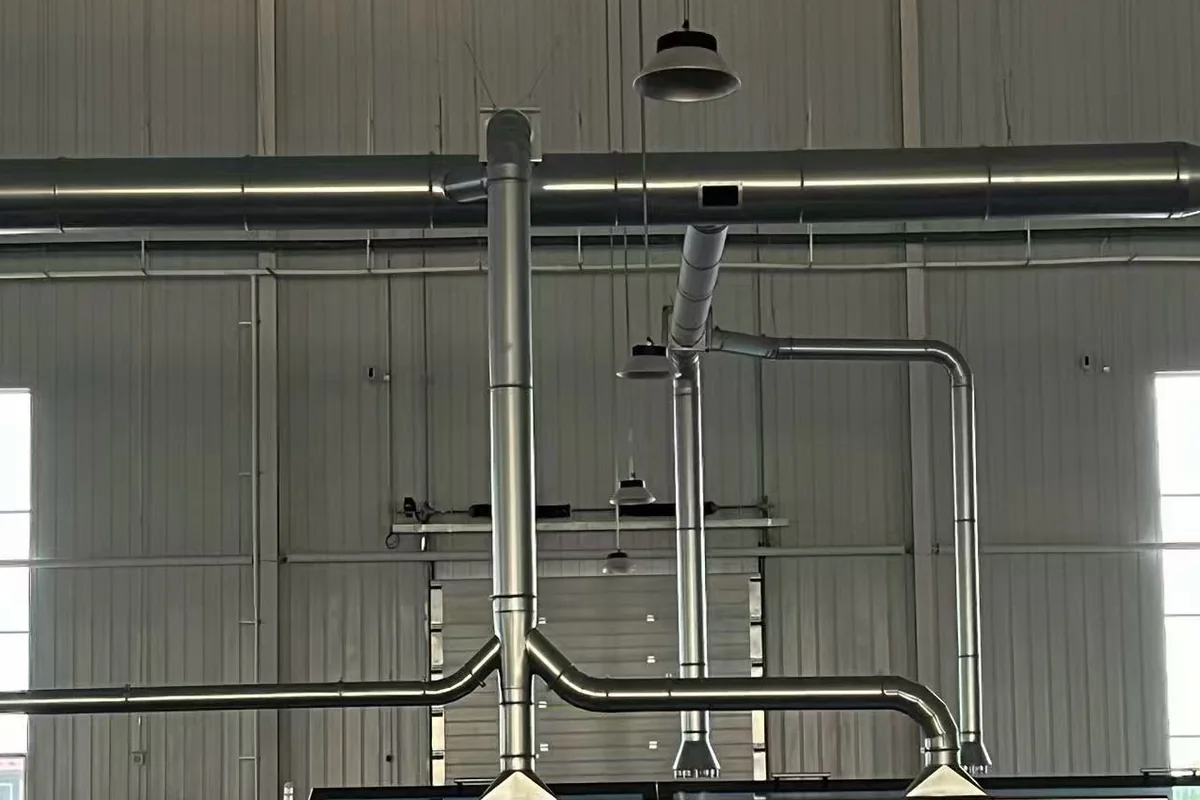

生产设备除尘支管经垂直立管汇入车间顶部主管
生产设备支管接入主管

多个设备接口经垂直支管汇入顶部主管,支路尺寸、阀门和同时使用关系影响各设备的实际收集风量。

应用场景与适用条件

适用于木工开料与打磨、金属切割打磨、焊接烟尘、投料转运及其他多工位或多设备产尘场景;不同性质的粉尘能否共用系统,需要先核对相容性和安全风险。

适用条件

尘源与收集位置
产尘设备、工位位置和作业方式可以识别,能够设置靠近尘源且不妨碍生产的收集接口。
粉尘与过滤条件
粉尘种类、温湿度、粒径、黏性、含油含水和已有安全资料能够支持过滤设备及管网设计。
工位同时使用关系
多工位或多设备具有相对明确的同时使用关系,适合通过集中主管、风机和控制系统统一组织风量。
现场与日常维护
现场具备主机、风管、排气、检修、卸灰及电气气源条件,并可以落实日常运行维护。

需要预处理或专项评估的情况

  • 不同粉尘混合后可能产生燃烧、爆炸、化学反应或交叉污染风险时,不能为了共用主机直接合并管网。
  • 高温、高湿、黏性、含油或容易结露的粉尘,未经预处理和滤材适配不应直接进入普通过滤主机。
  • 焊接过程除颗粒态焊烟外还可能产生气态污染物,只配置颗粒物过滤不能代表所有污染物均已处理。
  • 产尘点敞开、罩口位置不合理或管网严重失衡时,单纯增大主机和风机无法替代源头收集改造。

集中系统与单机除尘怎样选择?

多个固定工位、统一维护和排气需求适合比较集中路线;少量分散或经常移动的工位可比较独立设备。先明确工位使用方式,再核对管网施工、维护与后续调整。

查看局部与集中收集的选择方法

沈阳来金天津基地22台焊接工作站烟尘治理工程

沈阳来金天津生产基地22台机器人焊接工作站,通过顶部吸风罩与车间管网接入室外集中除尘系统。中环盛达承担设计、制造、安装与调试,项目于2020年12月完工并通过验收。

  • 完工验收记录
  • 项目现场实拍
项目规模
天津生产基地22台焊接工作站
应用工序
机器人焊接工作站烟尘收集
工艺路线
工作站上方吸风罩+支管与集中风管+室外集中除尘主机+风机与排气筒
工程范围
焊接烟尘收集净化系统设计、制造、安装、调试
完成情况
2020年12月完工并通过验收
沈阳来金天津基地室外集中除尘主机与排气筒

室外集中除尘主机、风机、连接风管与排气筒,构成22台焊接工作站收集系统的后端设备区。

机器人焊接工作站上方吸风罩近景

吸风罩覆盖固定机器人焊接区域,并通过垂直支管连接车间主管。

查看完整工程案例

天津英利车间焊烟及工艺废气收集工程

天津英利模具制造有限公司弧焊工作站焊烟治理及注塑、烤炉废气净化项目。弧焊部分按15套工位、60000 m³/h设计,中环盛达承担设计、制造、安装与调试,项目于2018年8月完工并通过验收。

  • 完工验收记录
  • 项目现场实拍
项目规模
弧焊工位按15套设计(现有10套、预留5套)
应用工序
弧焊工作站、注塑与烤炉工序废气收集
处理风量
60000 m³/h(弧焊工位系统设计风量)
工艺路线
工位顶部吸口+支管与集中风管+室外集中处理主机+排气管道
工程范围
焊烟与工艺废气收集净化系统设计、制造、安装、调试
完成情况
2018年8月完工并通过验收
天津英利车间生产设备围护与上方集中收集风管

车间生产设备沿通道布置,上方多支路汇入集中管网;该照片记录项目中的注塑、烤炉设备收集区域。

天津英利项目室外集中处理主机与排气管道

室外集中处理主机、连接风管和排气管道,与车间内部多支路收集系统形成完整路径。

查看完整工程案例

厂内主管与集中除尘主机

主管路径、设备区位置、风机和排气设施需要与生产线、厂房结构及检修空间协调。以下为不同规模系统的现场布置实拍。

自动生产车间多台设备支管接入横向集中除尘主管
自动生产线集中主管

多台加工设备通过支管接入车间主管,适合观察工位分布、主管走向和生产线之间的空间关系。

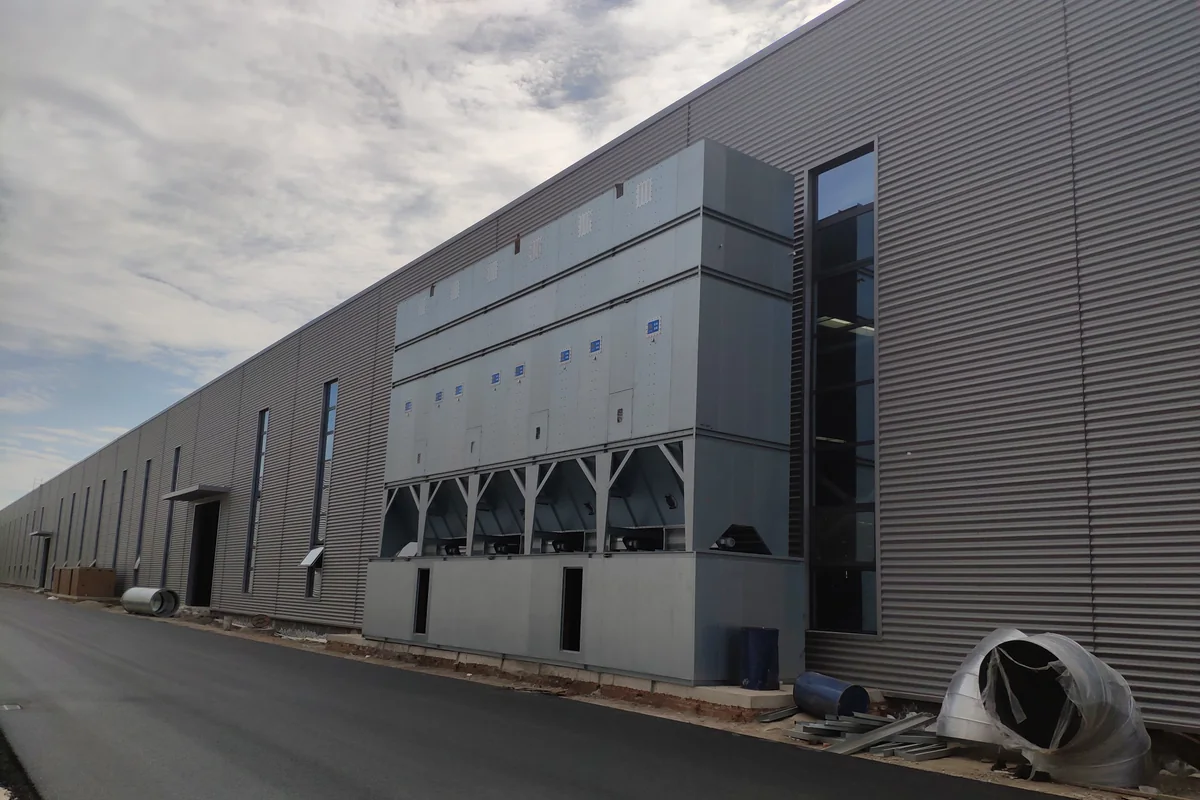

厂房外墙旁设置的大型集中除尘主机和下部集尘单元
厂房外集中除尘主机

集中主机沿厂房外墙布置,下部设置多个集尘单元,并为风管连接和设备检修预留通道。

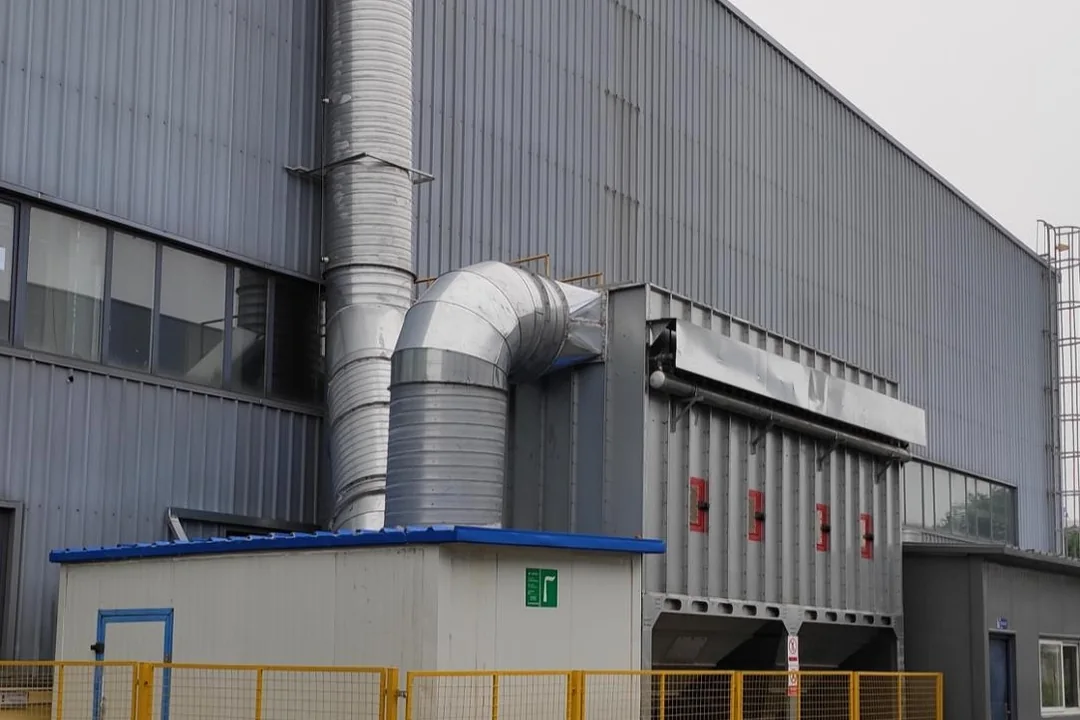

集中除尘主机脉冲清灰组件、检修平台和多组排气立管
脉冲清灰与排气设施

主机外侧可见脉冲清灰组件、检修平台和多组排气立管,具体数量和布置按系统规模与现场条件确定。

卸灰、设备安装与工程接口

除尘系统交付不仅包括主机,还要落实积尘收集、风管安装、检修平台、电气控制及与生产设备的接口。

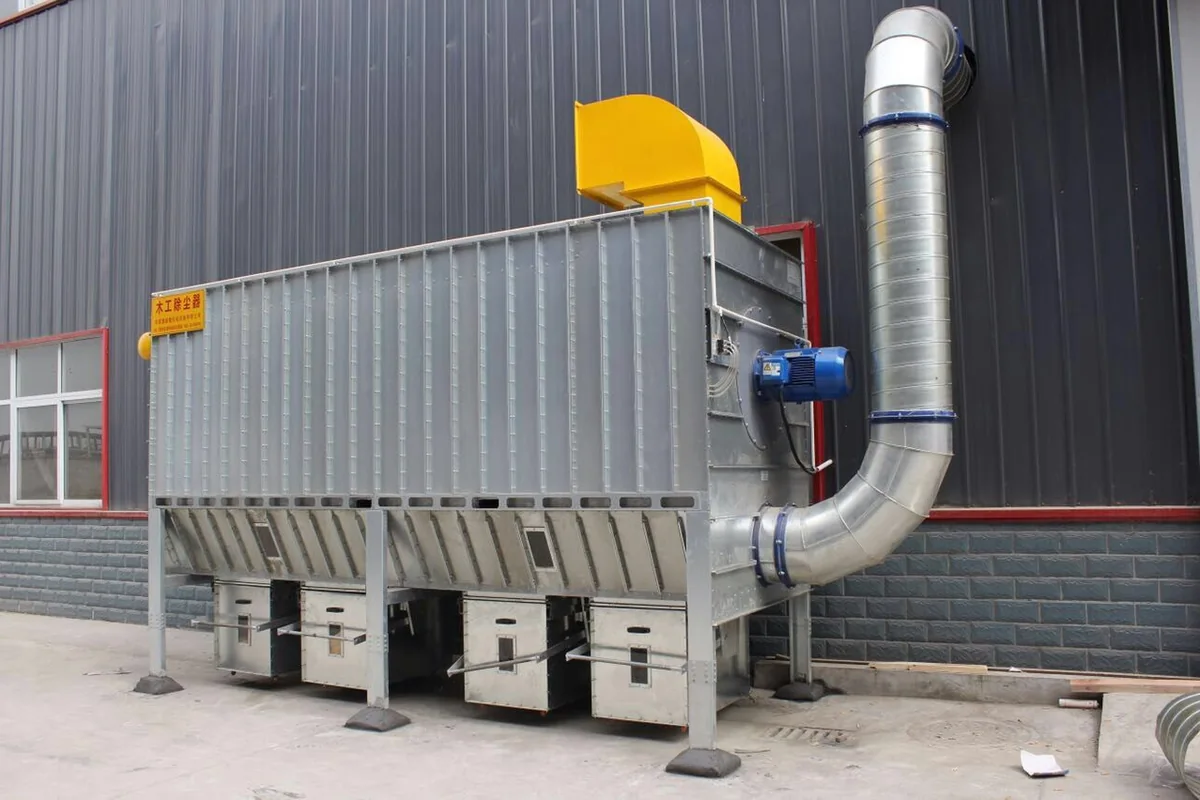

集中除尘主机下部多个独立集尘箱和侧面风机管道
集尘箱与卸灰位置

主机下部采用独立集尘箱收集清灰粉尘,设备布置需便于停机检查、密闭卸灰和转运。

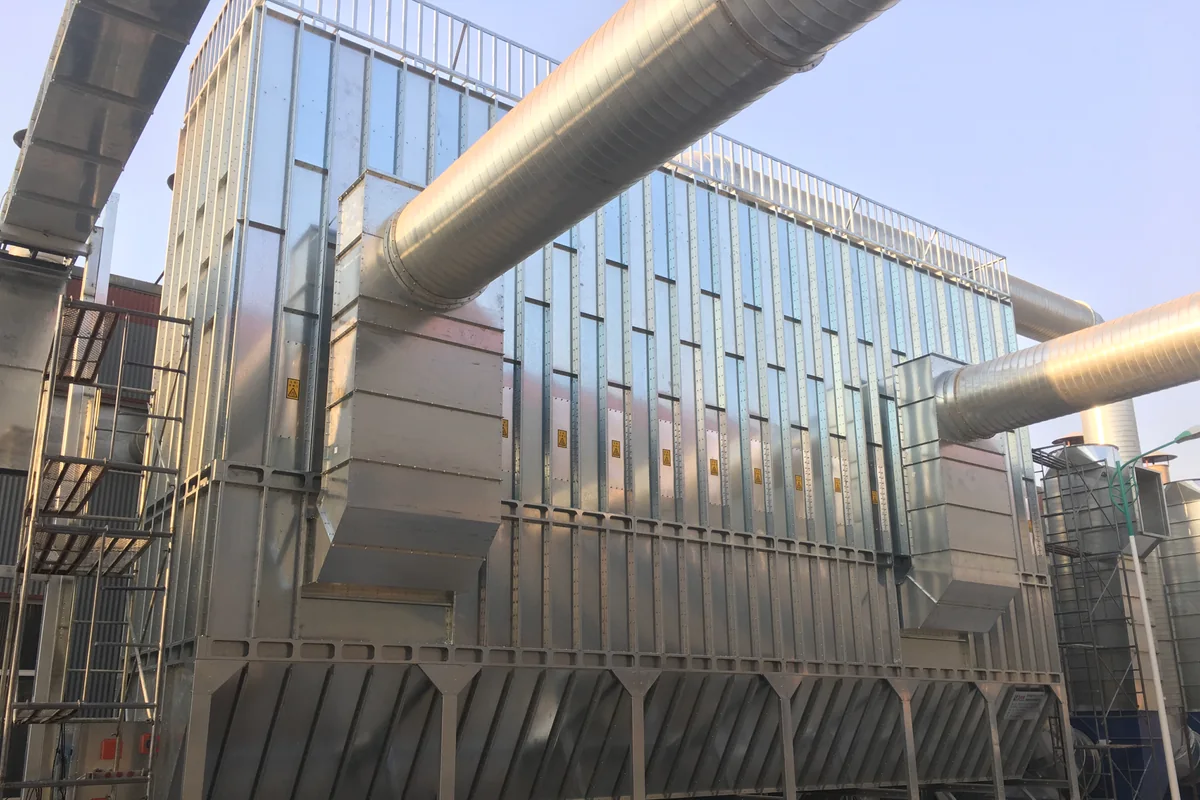

大型集中除尘主机、进出风主管、检修护栏和现场安装区域
大型主机与主管现场安装

大截面主机、进出风管和检修设施共同构成设备区,安装前需要核对基础、吊装、风管支撑及维护空间。

安全与控制要点

集中系统连接多个产尘点,任何一处火花、堵塞、泄漏或误操作都可能影响整条管网。安全措施需要按粉尘性质和工艺风险成套确定。

粉尘性质与分区
先识别粉尘可燃性、爆炸性、自热性、毒性及不同粉尘的相容性,再决定能否共用管网、主机和卸灰系统。
火花与高温颗粒控制
对切割、打磨等可能产生火花或高温颗粒的工位评估源头抑制、预分离、监测和隔离措施;火花捕集装置只是完整风险控制路径中的一个环节。
管网积尘与输送状态
管径、风速、弯头和支管布置应避免长期积尘,并设置可以检查和清理的部位,防止堵塞、阻力上升和积尘风险。
压差、清灰与卸灰
监测主机压差和清灰状态,明确集尘箱或灰斗的检查、密闭卸灰与转运要求,避免积灰超限和二次扬尘。
风机与生产联锁
除尘风机、清灰、支路阀门和生产设备按规定顺序启停;风量、压差或设备状态异常时执行报警或相应停机逻辑。
可燃粉尘专项设计
涉及可燃粉尘时,结合风险评估确定防爆、泄爆、抑爆、隔爆、静电接地及设备布置,形成区别于普通除尘配置的专项方案。

管网怎样适应不同生产状态

可先在车间平面图上标出工位,再列出常用、高峰和部分运行的组合。调试时观察这些组合下的罩口收集、支路平衡与主机状态,后续新增设备也按同一口径复核。详见集中除尘风量与同时使用率。

本页来金项目中的 22 台是工作站数量,不代表同时开启数量,也不能据此推定其他车间的总风量。粉尘种类与设备形式不同的工位,需先核对是否能够安全共管。

系统报价与运行费用

报价应对应收集罩、管网、主机、风机、清灰集尘、控制及安装调试的实际范围。厂房穿墙、支架和设备基础等接口也要在方案中说明,便于比较整套系统投入。

运行支出主要涉及风机用电、清灰气源、滤材维护和积尘清运。主机压差、管网阻力与开机组合会影响消耗;比较方案可参考除尘系统报价说明,已有系统改造可使用现场勘察清单。

清灰卸灰与交付检查

清灰使粉尘从滤材上脱落,仍需通过灰斗或集尘箱完成收集和转运。日常记录压差、清灰、风机和集尘量变化;吸力下降时结合罩口、阀门、漏风与滤材状态定位,详见压差异常排查。

安装完成后,按代表性生产状态核对收集、管网平衡、联锁动作和维护资料,可参阅调试验收清单。焊烟中的颗粒物过滤不等于去除了可能存在的气态污染物,排风与相关控制应按实际工艺确定。

常见问题

集中除尘和单机除尘,怎样选择?

多台固定设备、生产节拍明确且适合统一收集时,集中系统有利于统一布置主机、排气和维护;工位少、位置经常变化或粉尘不能混合时,可比较单机或分区系统。应同时考虑收集效果、管网长度、控制方式和维护组织。

主机风量是不是越大,车间除尘效果越好?

不是。罩口与尘源距离、控制气流方向、支管阻力、主管平衡和同时使用率都会决定实际收集效果。风量过大还可能增加噪声、能耗和车间补风负担。

木工粉尘、金属打磨粉尘和焊烟可以共用一套系统吗?

应分别核对可燃性、火花、粉尘粒径、黏性、材料相容性和生产分区;性质相容且风险可控时再确定是否共管,存在混合风险时分开收集和处理。

集中除尘系统可以按开机设备自动调节风量吗?

可以根据设备启停、支路阀门和压力状态配置变频调节及联动控制,但需要在各组合工况下保证开启支路的捕集风量和管内输送条件。

除尘后的空气可以直接排回车间吗?

不能作为默认方案。是否允许回风需要结合粉尘危害、过滤能力、职业卫生、补风供暖、消防防爆及所在地要求判断;涉及焊烟时还要考虑过滤未覆盖的气态污染物。

做初步方案需要提供哪些资料?

建议先提供产尘工序、粉尘名称、设备和工位数量、同时使用率、车间平面图、现场照片、运行时间及已有检测或安全资料。资料不完整时可以先梳理收集方式和设备区位置。

木工中央除尘属于本类系统吗?

属于集中系统的一种专用应用。木工页进一步说明加工设备接口、木屑与砂光粉尘输送及卸料;本页保留其他工业车间的通用集中配置。
