布袋除尘器 袋式过滤、脉冲清灰与集中卸灰

面向木工、投料转运、矿物加工及其他干式工业粉尘工况,按粉尘性质、处理风量和现场条件配置袋式过滤、脉冲清灰、卸灰、风机管网与控制系统。

设备形式
单机 · 分区主机 · 多模块组合
工程服务
设计、制造、安装、调试
屋面安装的脉冲布袋除尘主机、灰斗、风机、风管和排气筒全景
布袋除尘主机与现场风机、风管及排气设施实拍。

布袋除尘器 设备介绍

布袋除尘器通过滤袋截留含尘气流中的颗粒物,过滤后的气体进入净气侧,积聚在滤袋表面的粉尘经清灰落入灰斗或集尘装置。滤袋、袋笼、花板、箱体、清灰和卸灰部件共同组成主机,再与源头收集、风机和管网配套。设备可用于经工况确认适合干式袋式过滤的木工、投料转运、矿物加工等工业粉尘处理,滤材和过滤负荷随温湿度、粉尘性质及生产制度确定。中环盛达提供单机、分区及多模块布置的设计、制造、安装与调试,在核对处理规模的同时安排滤袋更换、检修平台、清灰气源和卸灰转运条件。

滤袋与入口条件匹配
滤材、表面处理和过滤面积结合粉尘粒径、浓度、温湿度及化学条件确定。处理相同风量时,滤袋数量和箱体组合也可能不同。
清灰与连续运行配合
根据生产制度比较在线或离线清灰,配合气源、阀组及压差观察。清灰既要恢复过滤通道,也要兼顾滤袋使用和维护安排。
分仓、卸灰与检修协同
按生产分区与设备区空间组织箱体和灰斗,安排密闭卸灰与转运。滤袋、袋笼取出及净气室检查所需空间应提前落实。

过滤与脉冲清灰工作状态

两张示意图分别说明正常过滤和脉冲清灰时的气流及粉尘运动。实际设备的进出风位置、分室方式和清灰控制按项目配置。

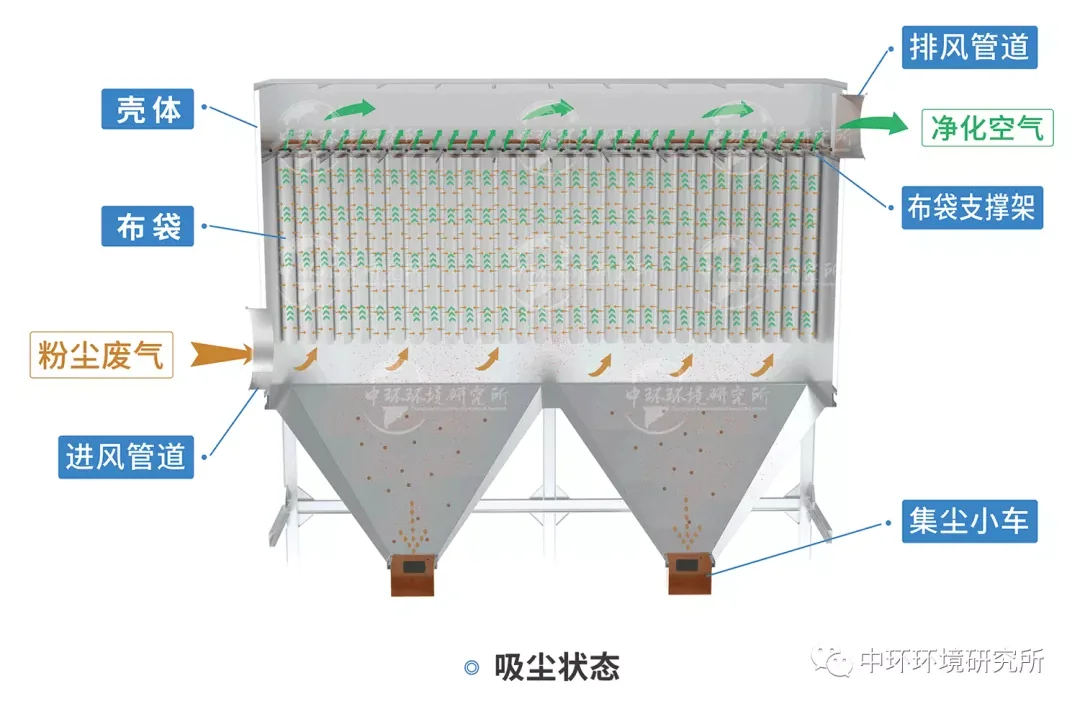

布袋除尘器正常过滤状态下含尘气流、滤袋、净气侧和灰斗示意
正常过滤状态

含尘气流进入箱体后通过滤袋,颗粒物被截留,净化气流进入净气侧和排风路径。

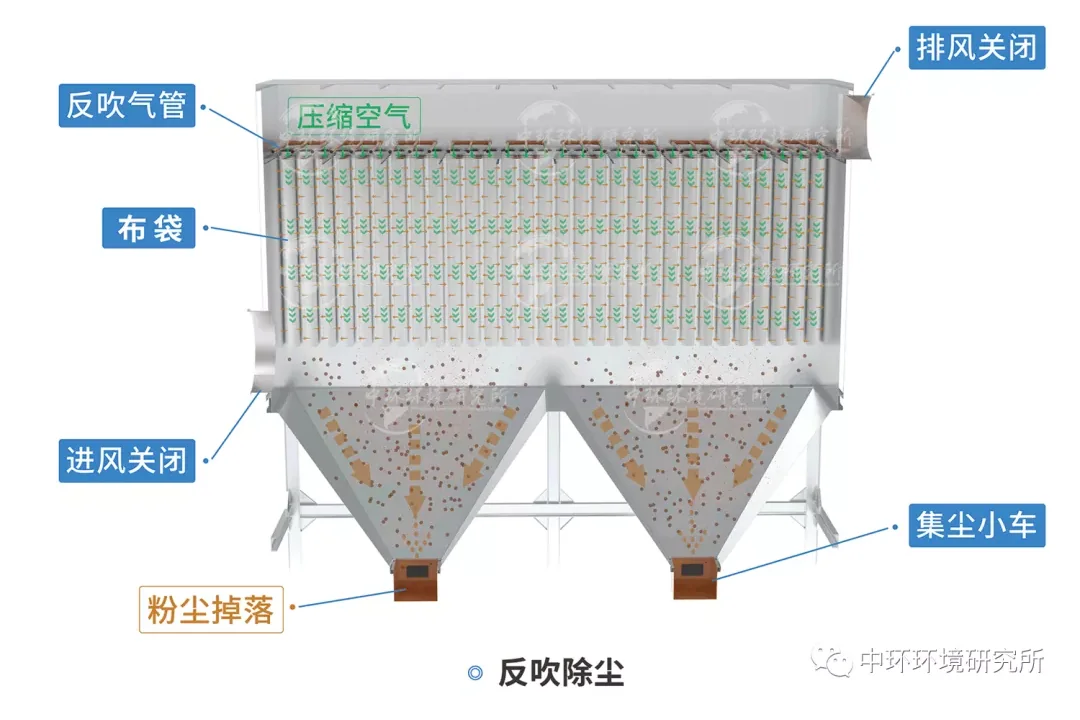

布袋除尘器脉冲清灰状态下压缩空气喷吹和粉尘落灰示意
脉冲清灰状态

清灰时压缩空气经喷吹管作用于滤袋,使表面积尘脱落并进入下部灰斗或集尘装置。

布袋除尘器怎样运行

从前端收集到后续处理,以下三个阶段用于说明设备和系统的运行关系,具体配置按项目确定。

  1. 进入主机与气流分配

    含尘气流从收集管网进入箱体,按进风结构分配到过滤区域。

  2. 滤袋截留颗粒物

    气流通过滤袋进入净气侧,滤袋表面积尘逐步增加,结合压差和状态判断清灰需求。

  3. 清灰、卸灰与排风

    清灰使积尘脱离滤袋并落入灰斗,卸灰装置和风机排气与生产启停共同配合。

主要组成与主机制造实拍

箱体数量、灰斗分区、清灰组件和检修方式会随处理风量、粉尘负荷及现场空间变化,以下实拍用于展示不同设备尺度。

箱体与气流分配
组织含尘气流进入过滤区,减少局部冲刷和不合理的气流短路。
滤袋与袋笼
滤袋承担颗粒物截留,袋笼提供支撑,安装配合影响密封和磨损。
花板与净气室
分隔含尘侧和净气侧,固定过滤组件并提供检查位置。
清灰组件
气包、脉冲阀、喷吹部件或适配清灰装置与控制配合。
灰斗与卸灰
根据积尘量和转运方式配置灰斗、集尘或卸灰装置。
检修与控制
保留滤袋更换和阀件检查空间,观察压差及运行状态。

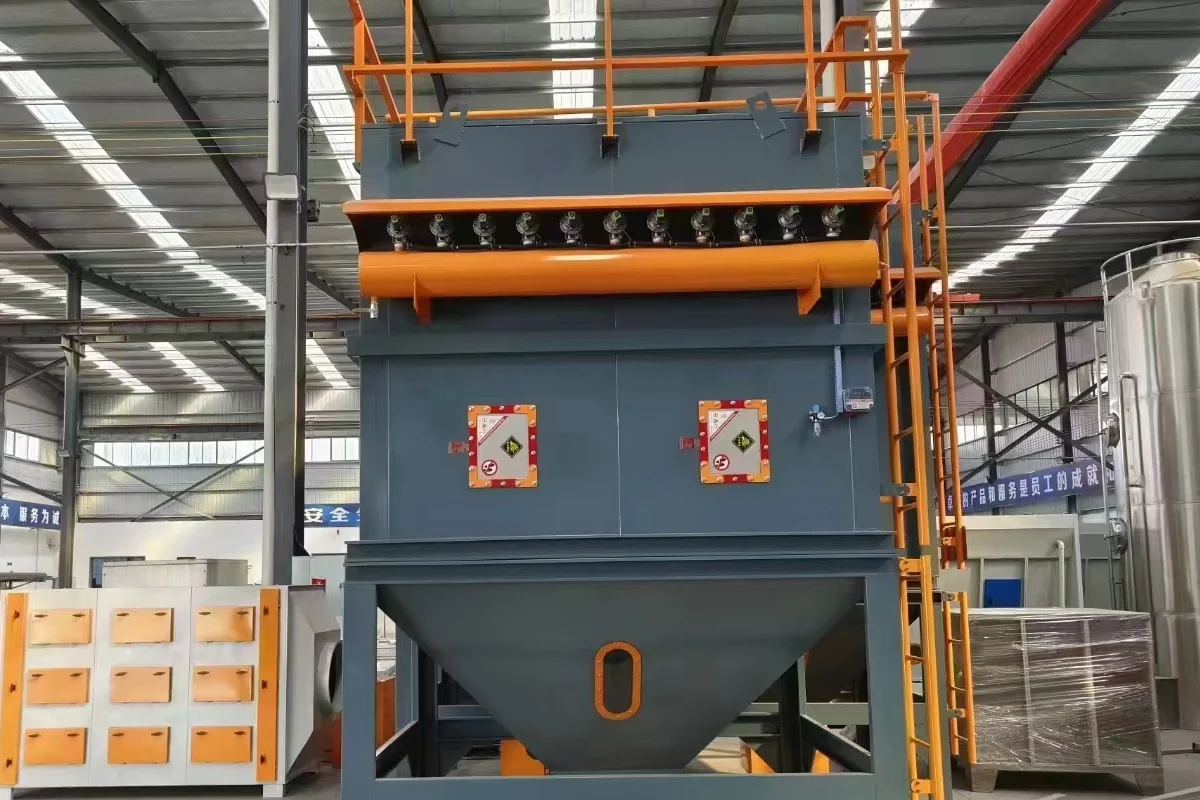

制造车间内单机布袋除尘器的脉冲阀组、气包、箱体和灰斗
单机袋式除尘主机

设备正面可见脉冲阀组、气包、箱体、灰斗和检修位置,具体滤袋数量与接口按设计确定。

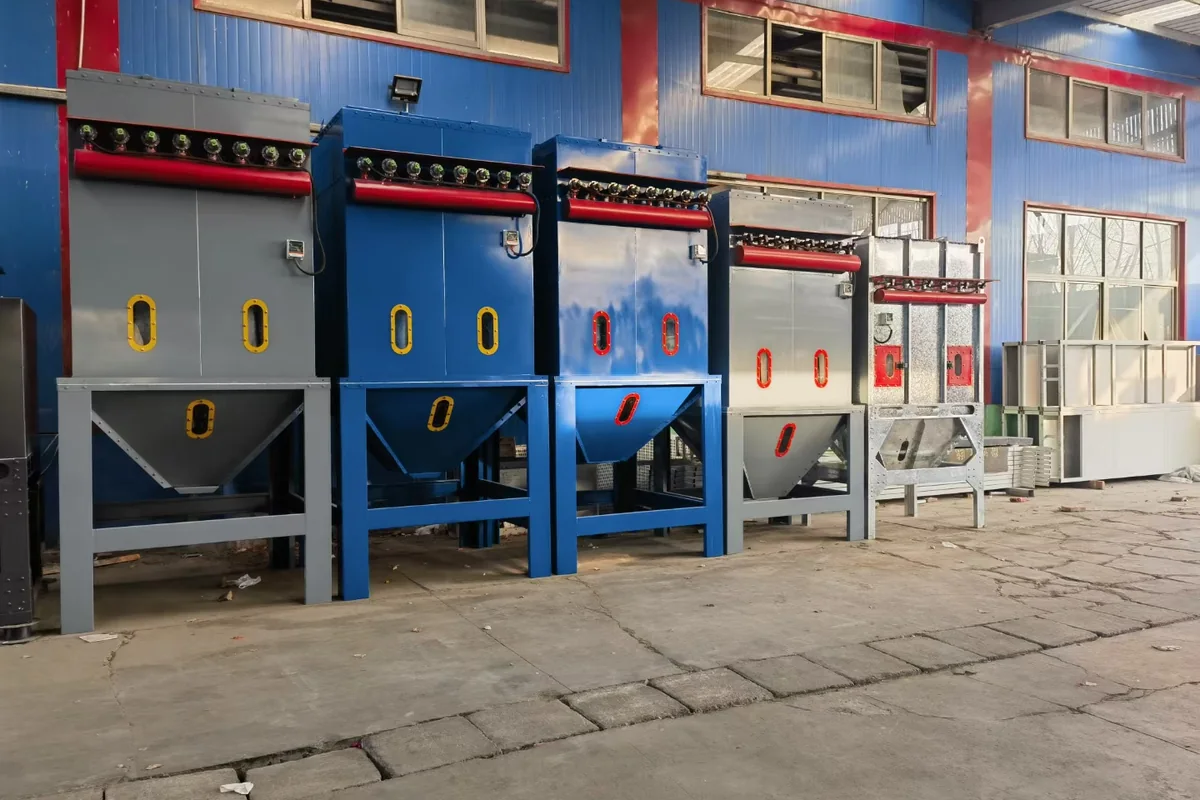

制造车间内多台不同尺度的脉冲布袋除尘主机
多种模块化主机

制造现场中的多台不同尺度主机,说明设备可按风量、场地和卸灰方式组织为不同模块组合。

应用场景与适用条件

适用于经工况判断后可采用干式袋式过滤的工业颗粒物,例如木工加工、原料投放与转运、矿物或建材加工及部分金属加工粉尘;具体适用性需结合温湿度、黏性、磨蚀性和安全风险判断。

适用条件

粉尘与滤材适配
粉尘性质、温度、湿度、粒径、黏性和含油含水情况能够支持滤材及清灰方式选择。
产尘点与收集
产尘位置和作业方式可以识别,能够配置靠近尘源且不影响生产的收集接口或集气罩。
现场配套条件
现场可以落实主机、风管、风机、清灰气源、排气、检修和密闭卸灰所需条件。
运行与维护制度
运行班次、负荷变化和维护组织相对明确,可据此确定模块、清灰控制和备件方案。

需要预处理或专项评估的情况

  • 高温、高湿、黏性、含油或容易结露的粉尘,未经降温、除湿、预分离或滤材适配不应直接进入普通布袋除尘器。
  • 粉尘具有燃烧、爆炸、自热或化学反应风险时,不能以普通配置直接替代专项风险评估和安全设计。
  • 大颗粒、高磨蚀性物料直接高速冲刷滤袋时,需要先优化进风、气流分配或配置适合的预分离措施。
  • 罩口位置不合理、管网严重失衡或长期积尘时,单纯增加主机风量不能解决车间粉尘逸散问题。

布袋与滤筒怎样选择?

两者的滤材形态、过滤面积组织和维护方式不同,应结合粉尘、温湿度、清灰及场地条件比较。主机形式确定后仍需核对前端罩口和管网。

查看两类过滤主机的选型比较

胜利油田相关钻井液生产废气与粉尘治理工程

项目覆盖钻井液生产中的投料粉尘、反应放空气与干燥尾气,按不同排放点配置布袋除尘、喷淋、活性炭吸附及排气设施,衔接车间设备和室外治理单元。

  • 项目现场实拍
应用工序
反应釜投料与放空、流化床干燥、研磨及危废暂存
工艺路线
分路收集+除尘或喷淋+对应支路活性炭吸附
工程范围
方案设计、设备制造、现场安装与系统调试
胜利油田,厂房外多套处理设备全景

厂房外多套治理设备、管道和排气设施全景。

胜利油田,车间反应釜上部与钢梯

反应釜上部管线与操作平台。

查看完整工程案例

风机、风管与现场安装

布袋除尘器通常作为整套收集系统的一部分交付,主机之外还需协调管网、风机、排气、基础、检修和卸灰空间。

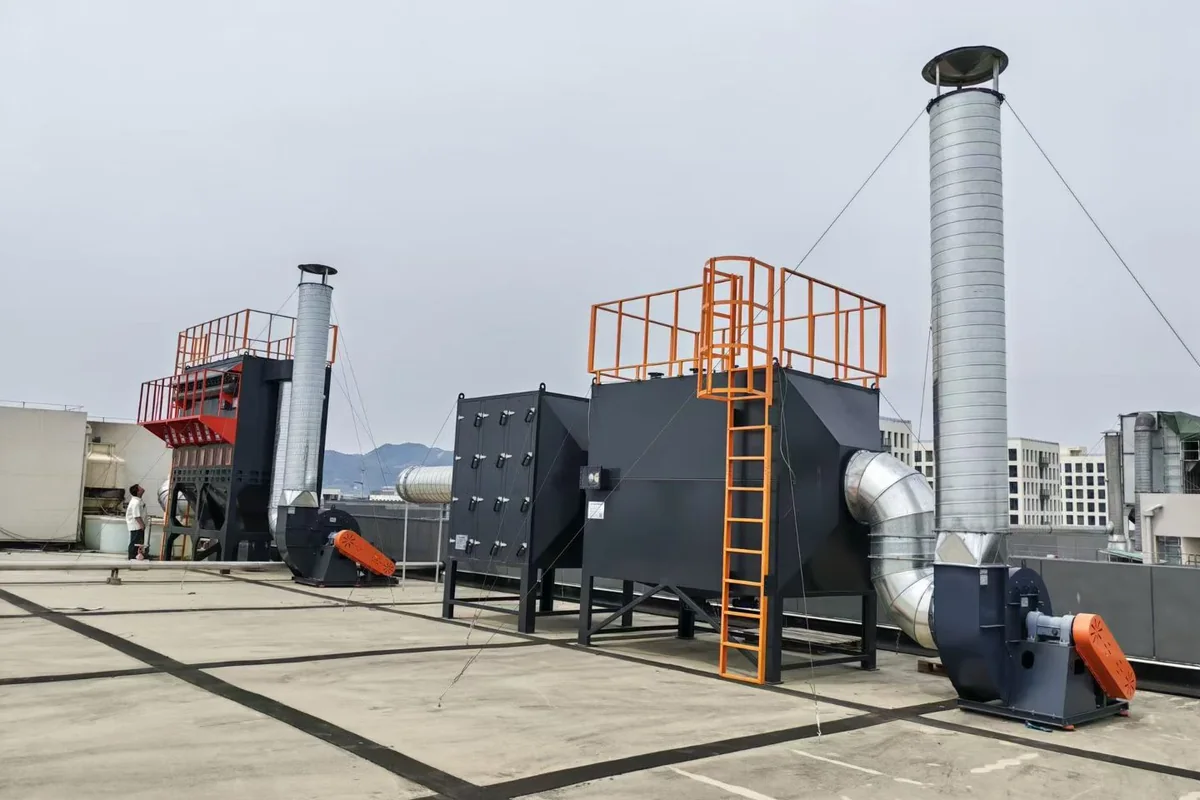

屋面设备区内布袋除尘主机、配套箱体、离心风机、管道和排气筒
多设备屋面系统布置

主机、风机、风管和排气筒在同一设备区内布置,需提前核对承载、检修通道、吊装和排气路径。

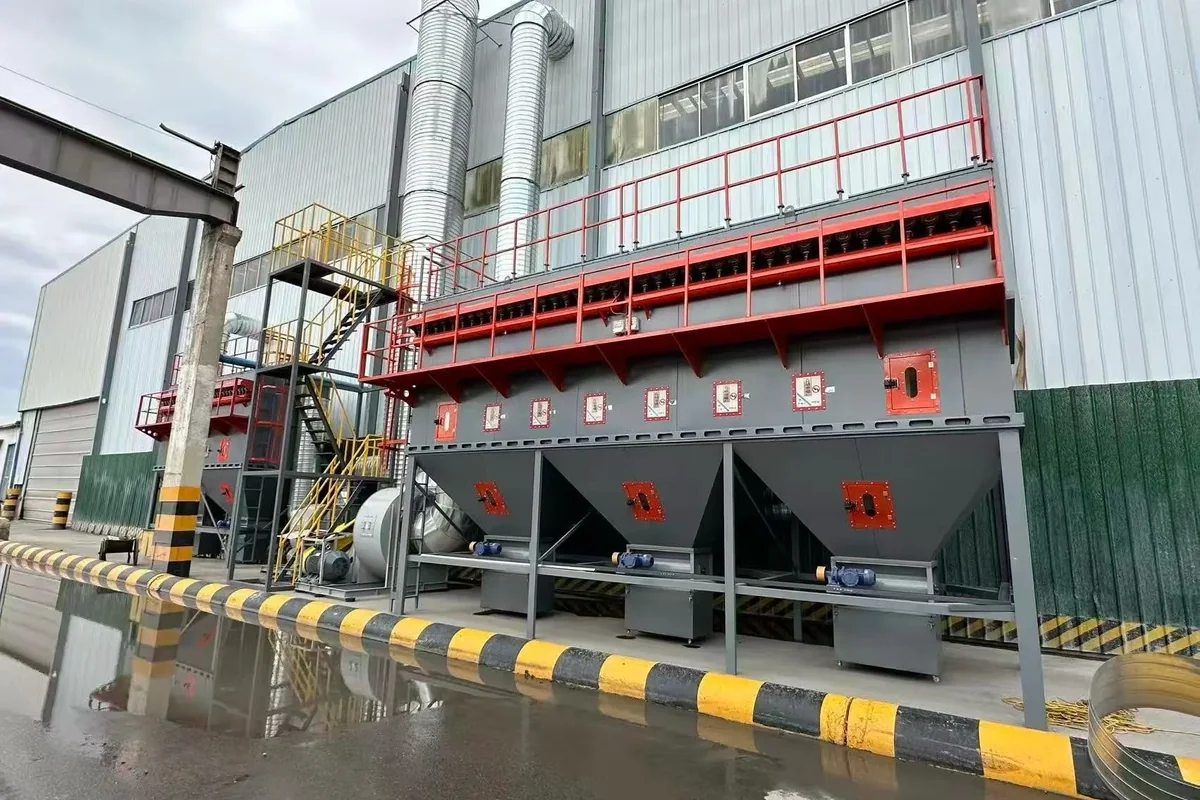

厂房外多灰斗布袋除尘主机、检修平台、风机和连接管道
多灰斗主机与管道连接

多模块箱体、多个灰斗、检修平台及进出风管共同组成现场设备区,模块数量按项目规模确定。

安全与控制要点

袋式除尘系统会持续积聚和排出粉尘,安全设计应覆盖粉尘危险性、气流与积尘、清灰卸灰、电气控制及检修操作,而不是只关注主机外壳。

粉尘危险性识别
先核对粉尘是否可燃、易爆、自热、有毒或存在混合反应风险,再确定设备分区、布置和相应安全措施。
入口温湿度与结露
关注正常及异常工况温度、露点和含湿量,避免超温损伤滤袋或结露造成糊袋、腐蚀和压差升高。
压差与清灰控制
监测设备压差、清灰气源和阀件状态,结合负荷设置清灰逻辑,避免长期过度清灰或清灰不足。
灰斗与卸灰管理
明确积尘料位、卸灰频次、密闭转运和异常堵料处理,避免灰斗积灰超限及卸灰过程二次扬尘。
管网与风机联锁
除尘系统与产尘设备按设计顺序启停,结合支路阀门、风机和异常状态设置报警或必要的联锁动作。
检修与更换空间
为滤袋、袋笼、清灰阀件和卸灰装置保留安全检修通道,并落实停机、隔离和防止粉尘逸散的操作条件。

布袋除尘器报价与运行费用

设备报价应明确滤材、过滤面积、箱体分仓、清灰与卸灰配置,并说明风机管网、控制及安装调试范围。采购整套系统可参考除尘系统报价对比。

运行费用主要包括风机用电、清灰气源、滤袋与阀件维护、积尘转运。同一风量下,入口负荷、清灰方式和运行班次不同,过滤面积与耗材需求也会不同。

滤袋更换与运行检查

日常观察罩口捕集、主机压差、清灰气源、阀件动作、灰斗积灰及卸灰状态。持续异常时结合运行记录排查,详见清灰后压差不恢复的处理思路。

滤袋和袋笼更换应按设备要求停机隔离,检查安装与密封配合,并避免污染净气侧。维护周期按实际状态安排,改造前可用现场勘察清单核对现有设备。

常见问题

布袋除尘器和滤筒除尘器怎样选择?

两者都属于过滤式除尘设备,但滤材结构、过滤面积组织、设备尺度和维护方式不同。应根据粉尘粒径、温湿度、黏性、入口浓度、场地和安全风险比较,而不是只按处理风量决定。

布袋除尘器的处理风量越大越好吗?

不是。总风量应由各产尘点所需捕集风量、同时使用率和管网阻力确定;风量过大可能增加能耗、噪声、滤袋负荷和车间补风压力。

滤袋多久需要更换一次?

没有适用于所有工况的固定周期。滤材适配、入口条件、过滤负荷、清灰强度、压差趋势和维护质量都会影响使用状态,应通过运行记录和检查决定更换计划。

高温粉尘可以直接进入布袋除尘器吗?

需要先核对正常与峰值温度、露点、粉尘性质和滤材耐受条件。必要时配置降温、混风、预分离或异常温度保护,不能仅凭“耐高温滤袋”名称直接确定方案。

布袋除尘器能处理可燃粉尘吗?

不能按普通设备直接套用。涉及可燃粉尘时,应结合粉尘危险性和现场条件确定防爆、泄爆、隔爆、抑爆、静电接地、监测联锁及设备布置等专项措施。

做初步选型需要提供哪些资料?

建议先提供产尘工序、粉尘名称、工位数量、运行时间、现场照片和厂房布局;已有风量、温湿度、粉尘检测及安全资料可进一步提高方案判断的准确性。

木工中央除尘与布袋主机是什么关系?

布袋主机可以是木工集中系统的过滤单元,但整套工程还包含机台接口、木屑粉尘输送、分区控制、卸料转运和适用的安全设施。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

工贸企业粉尘防爆安全规定

发布部门:中华人民共和国应急管理部

项目咨询 · 设备选型 · 系统方案

有布袋除尘器项目需要规划?

先说明粉尘种类、产尘工序和处理规模;已有温湿度、检测资料和厂房图可随后补充。
