水旋湿式除尘器 气水接触捕集、除雾与循环水管理

面向适合与水接触的工业粉尘,将独立式水旋主机与尘源收集、风管风机、循环水、除雾、排污及运行控制作为一套系统配置。

系统配套
独立主机 · 循环水 · 除雾与排污
工程服务
设计、制造、安装、调试
制造车间内不锈钢水旋湿式除尘主机、进风接口、观察窗、控制箱和检修门
独立式水旋湿式除尘主机实拍。

水旋湿式除尘器 设备介绍

水旋湿式除尘器通过含尘气流与水接触,将适合湿法捕集的颗粒物转移到水相,再经气液分离或除雾进入后续排风路径。独立主机通过风管连接设备接口或局部收集罩,水槽、循环泵、补排水和污泥清理与主机共同组成运行系统。设备选型先确认粉尘能否安全接触水,再核对颗粒性质、气流条件和现场补排水能力;湿式设备的名称本身不代表满足特定粉尘的防爆要求。中环盛达提供主机及配套收集、风管风机和控制系统的设计、制造、安装与调试,同时安排水槽检查、泵组检修和沉积物清理空间。

粉尘与水先确认相容
根据材料、涂层和加工过程识别粉尘,核对遇水反应、结块或气体释放等风险。适用性明确后,再确定气水接触和系统配置。
捕集与除雾共同配置
颗粒物进入水相后,气流仍需按结构完成气液分离或除雾。风机、管道及排风路径与接触段共同核对,关注液滴夹带和阻力。
水和污泥持续管理
水槽、循环泵、补排水和沉积物清理直接影响运行状态。安装时留出低位排污、泵组检修和转运位置,并落实后续处置接口。

气水接触与分离路径示意

通用示意用于说明气水接触与沉积物管理,不表示现场照片或定型产品剖面。

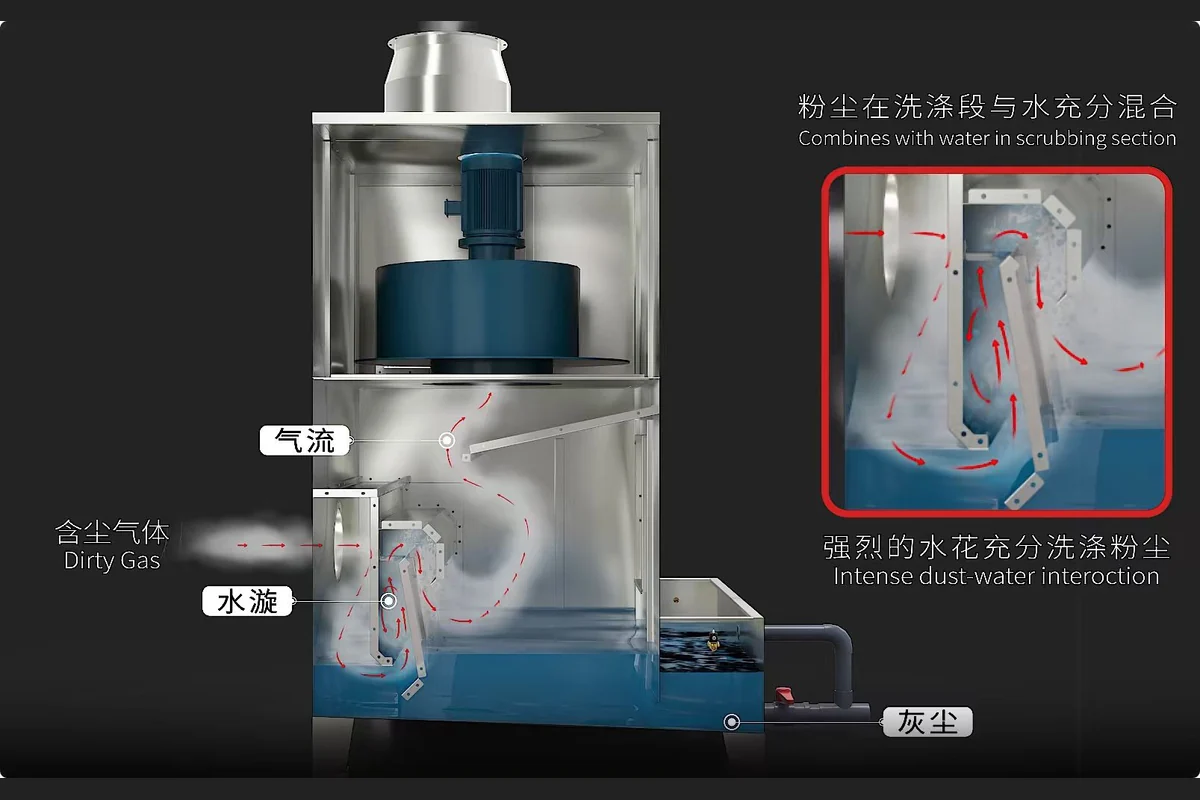

含尘气流进入水旋洗涤段并与水接触、上部排风和下部水槽沉积的原理示意图
气水接触路径示意

原理示意图展示含尘气流进入洗涤段、与水接触并形成循环水与沉积物的通用路径,不是现场照片或定型产品剖面。

含尘气流怎样进入水旋湿式除尘系统

从前端收集到后续处理,以下三个阶段用于说明设备和系统的运行关系,具体配置按项目确定。

  1. 尘源收集与输送

    通过接口或罩口就近捕集,含尘气流经风管进入主机,风机与阻力统一核对。

  2. 气水接触与气液分离

    适配颗粒物与水接触后转移到水相,携液气流经分离或除雾进入后续排风路径。

  3. 循环水与沉积物管理

    检查液位、流量、泵组和水质状态,按运行情况补排水及清理沉积物。

独立主机、水槽与系统组成

设备实拍展示主机箱体、风管接口、背侧水槽与检修位置,具体内部结构和配套按项目方案确定。

主机箱体与入口
通过风管连接尘源收集装置,按风量与现场位置安排接口。
气水接触段
使适配颗粒物与水接触并转移到水相,内部形式按设备方案确定。
水槽与循环泵
组织供回水并提供沉积物清理位置,配合运行状态检查。
气液分离与除雾
减少液滴随排风带出,并兼顾部件清理与系统阻力。
补水与排污接口
安排补排水及污泥处置连接,保持阀件和管路可操作。
监测与控制
结合液位、流量及泵风机状态确定报警、联锁和维护安排。

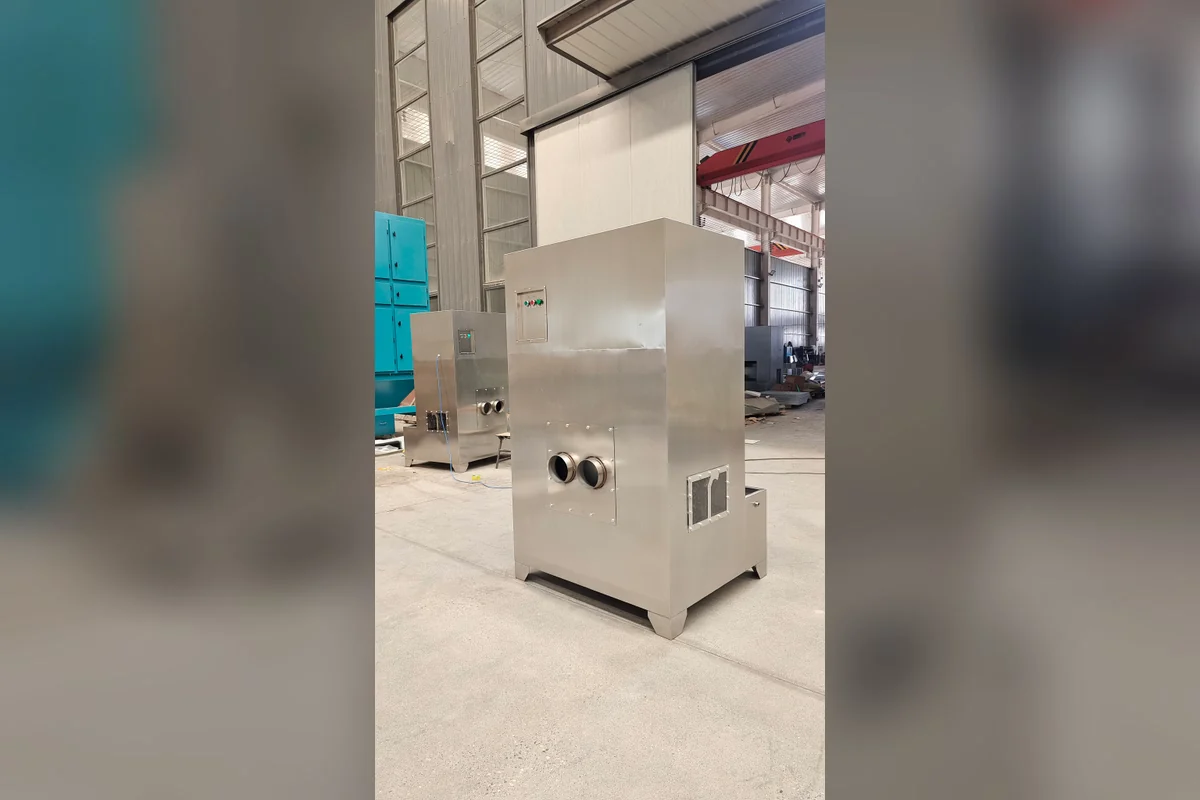

制造车间内两台不同尺寸的不锈钢水旋湿式除尘主机及圆形风管接口
两种箱体尺寸的独立主机

两台设备均为连接外部收集风管的封闭箱体,现场方案仍需根据处理风量、内部结构和检修空间确定外形。

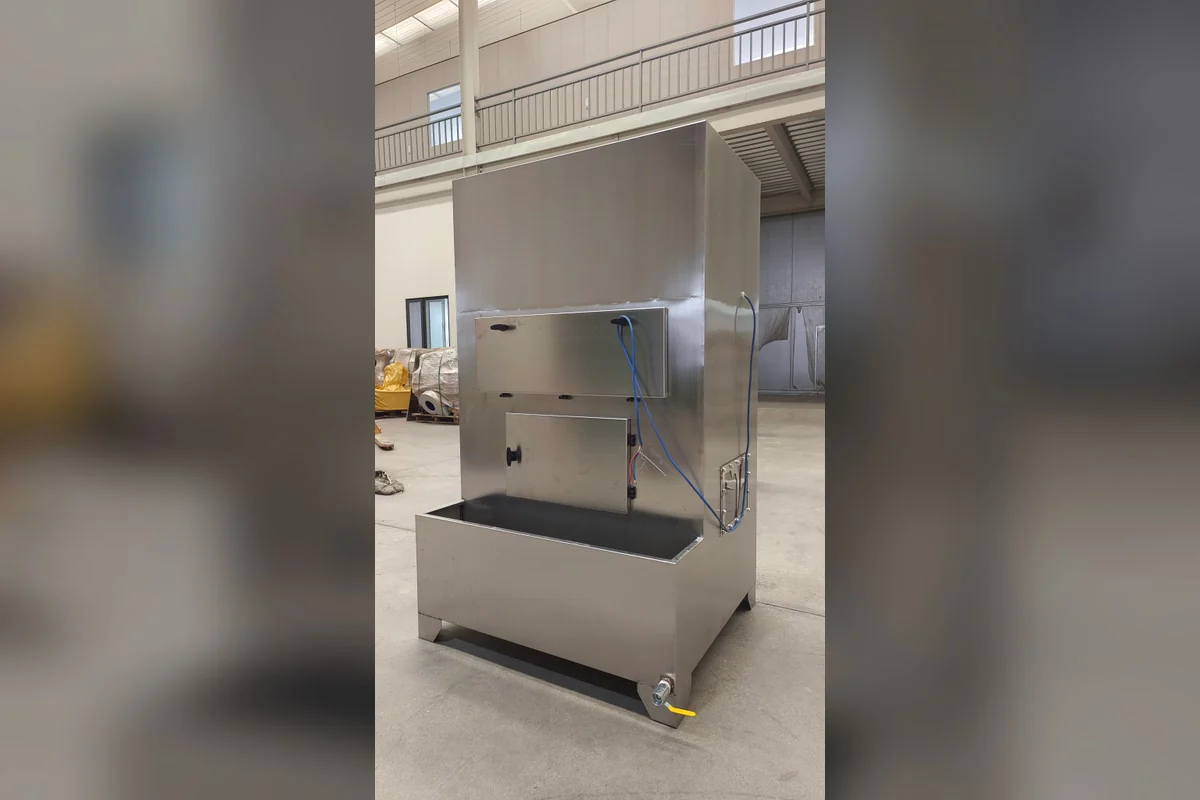

水旋湿式除尘主机背面的检修门、下部水槽、蓝色管线和低位排放阀
背面水槽与排放接口

背侧可见检修门、下部水槽、管线和排放阀,说明补水、排污及维护空间是设备落位条件的一部分。

应用场景与适用条件

可用于经确认适合湿法捕集、能够安全接触水且便于进行循环水和污泥管理的工业颗粒物工况。涉及可燃金属粉尘、反应性物质或有害组分时必须专项评估。

适用条件

粉尘与水的相容性
粉尘成分、粒径、温度、含油含水和反应性能够识别,并已确认采用湿法捕集具有工艺与安全可行性。
尘源与输送
产尘点能够通过设备接口、局部罩或封闭空间有效收集,并可由风管稳定输送至独立主机。
水与污泥管理
现场具备补水、排水或废水收集条件,并能持续执行循环水检查、污泥清理和合规处置。
风机除雾及控制
风机、气液分离或除雾、排气与监测控制能够按完整系统配置,而不是只采购一个空箱体。

需要预处理或专项评估的情况

  • 粉尘遇水可能放热、产生可燃或有毒气体、结块堵塞或形成其他危险反应时,不得未经验证直接采用普通湿式设备。
  • 涉及铝、镁等可燃金属粉尘或其他粉尘爆炸危险场所时,需要按粉尘爆炸特性和适用规范完成专项设计,不能把“湿式”直接等同于“防爆”。
  • 主要污染物为 VOCs、酸碱气体、异味或油雾时,水旋除尘主机不能替代针对气态污染物或液态气溶胶的治理路线。
  • 现场无法落实循环水、污泥或废水管理,或检修面和排放口被遮挡时,不适合仅为减少干式滤材维护而改用湿法。
  • 需要文丘里喉部强化传质或带操作台面的固定打磨工位时,应分别评估文丘里洗涤系统或湿式打磨工作台,不能套用本页设备形态。

独立湿式主机、文丘里与工作台怎样区分?

本页水旋主机通过风管连接外部尘源;文丘里采用喉部强化气液接触;湿式工作台则把操作面和捕集单元集成在固定工位。

查看文丘里湿式除尘器

循环水、泵组与检修空间

对照水槽、泵组、回水和排放接口实拍,核对设备安装后是否便于检查、清理和补排水。这些维护条件应在设备布置阶段一起确定。

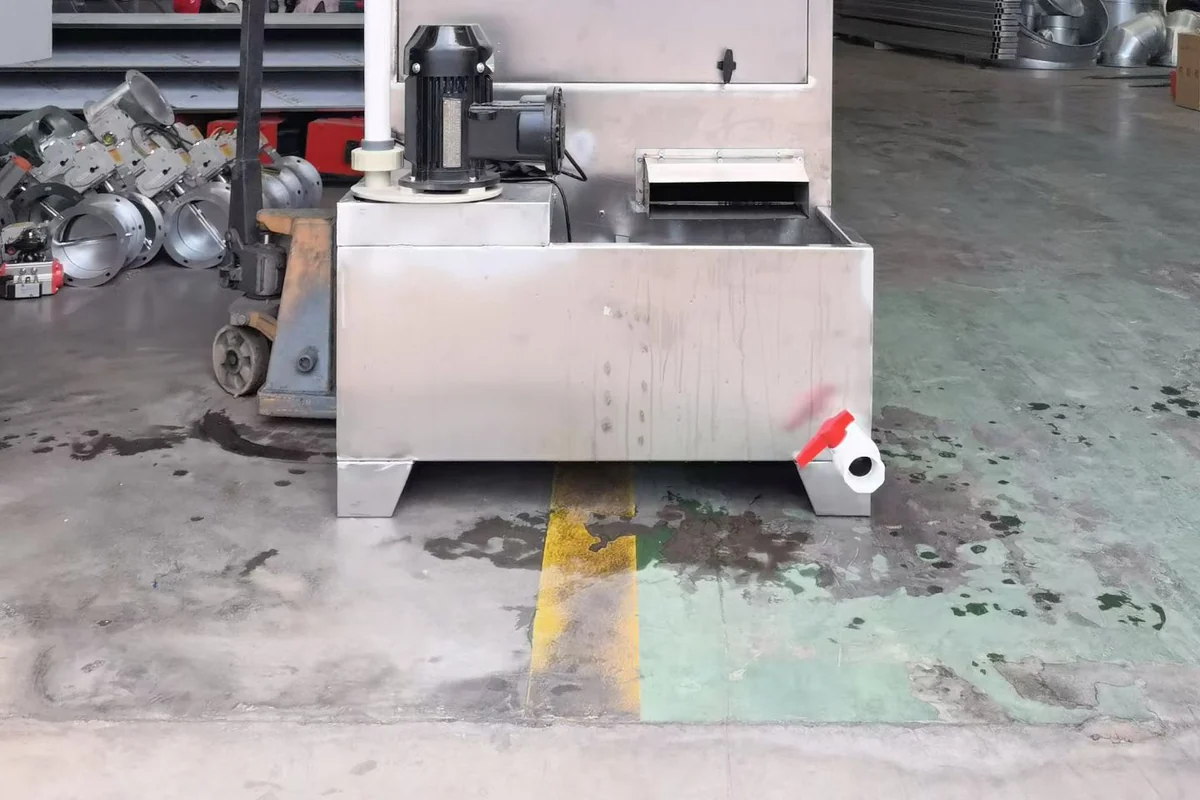

水旋湿式除尘设备背面的循环泵、电机、回水管、外置水槽和排放口
循环泵与外置水槽

可见循环泵、电机、回水管、检修门和外置水槽,现场需为泵组检查、补排水和污泥清理保留空间。

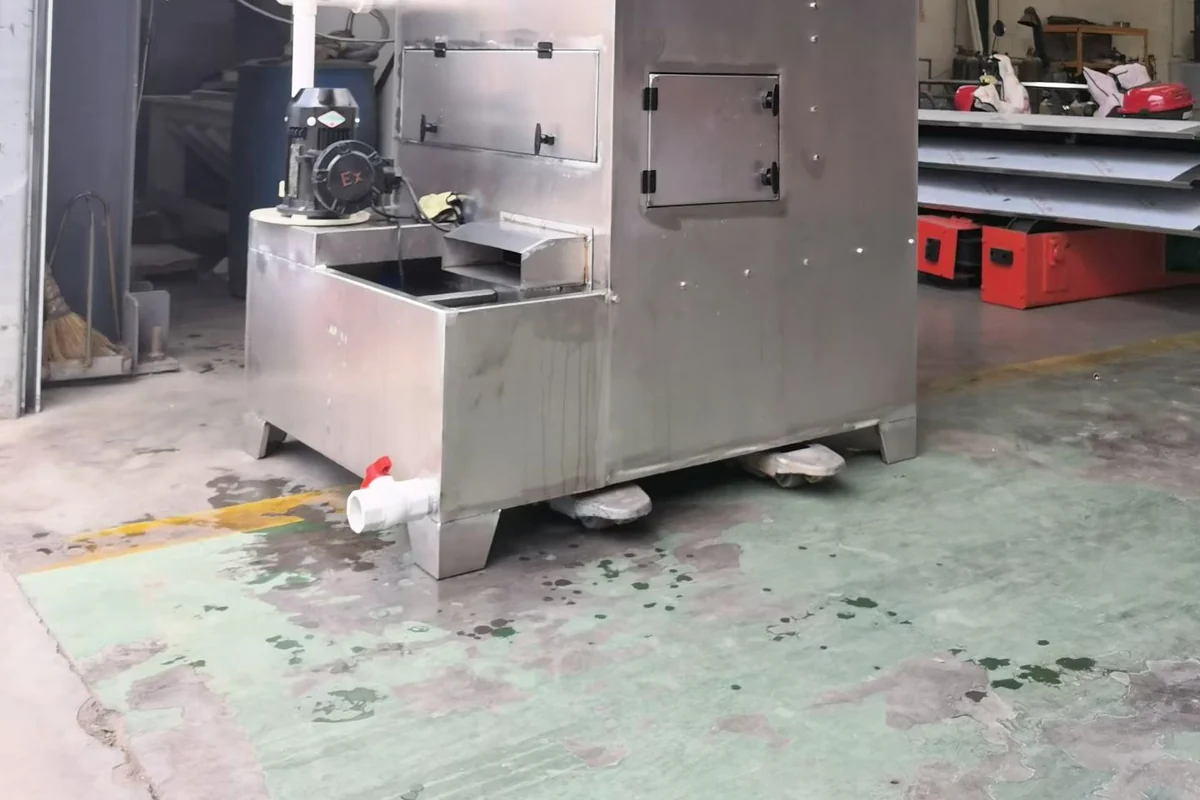

水旋湿式除尘主机背侧的循环泵、水槽、检修门和低位排放管
背侧检修与排放位置

设备背侧布置了泵组、水槽、检修门和低位排放口,安装时应避免风管或墙体遮挡维护面。

安全与控制要点

湿式设备降低了干式积尘形态,但不会自动消除燃爆、反应、腐蚀、液滴夹带和污泥处置风险。控制方案应覆盖粉尘、水系统、风机管网与生产设备。

粉尘与水的相容性
核对粉尘成分、遇水反应、可燃性、腐蚀性及可能释放的气体,必要时依据检测或安全资料确定湿法路线。
液位、流量与联锁
根据风险和工艺要求监测水槽液位、循环水流量、泵和风机状态,并确定缺水、断流、风机异常等情况下的报警和停机逻辑。
气液分离与系统阻力
检查除雾或气液分离部件、风管积液和设备阻力,避免液滴大量带出、排风波动或积液影响系统运行。
污泥与循环水管理
按粉尘负荷和水质变化清理沉积物,避免长期积存、堵塞、腐蚀或发生不相容反应,并落实废水和污泥处置去向。
检修隔离与电气安全
打开主机、清理水槽或检修泵组前,应停机断电并落实相应隔离;潮湿环境中的电气选型、接地和防护等级按场所条件确定。

设备报价与运行费用

报价应说明湿式主机、循环水箱和泵组、气液分离或除雾、风机管路、监测控制及安装调试范围。厂区补排水、废水收集与污泥处置接口需同步明确。

运行费用包括风机与泵组用电、补水、沉积物清理及后续处置。与干式方案比较时,应采用相同的产尘工况和处理要求,把水与污泥管理计入总投入。

水槽、泵组与排风维护

液位不足、循环断流、除雾部件堵塞或积液会改变运行状态。检查补排水、泵组、除雾与风管积液位置,并根据粉尘负荷和水质变化安排清理,不套用统一维护周期。

颗粒物进入水中后仍需管理。清理主机或泵组按设备要求停机隔离,并落实废水和污泥去向。多产尘点项目可结合集中除尘系统核对前端收集与主机配套。

常见问题

水旋湿式除尘器和湿式打磨工作台有什么区别?

本页设备是通过风管连接尘源的独立除尘主机,不包含操作台面。湿式打磨工作台把作业台、捕集口和水系统布置在同一工位,适合固定工件近源捕集;两者的收集边界和现场布置不同。

水旋湿式除尘器和文丘里除尘器是一回事吗?

不是。水旋设备通常在箱体洗涤段利用气流与水体形成接触;文丘里设备利用喉部高速气流强化气液接触,系统压降、能耗和气液分离设计通常不同,应按工况分别选型。

所有粉尘都适合湿式除尘吗?

不适合。必须先核对粉尘是否能安全接触水、是否会产生可燃或有毒气体、是否易结块堵塞,以及废水和污泥能否管理。缺少物性资料时不能直接套用湿法路线。

湿式除尘器是否天然防爆?

不能这样理解。可燃粉尘风险还涉及捕集方式、管网、液位与流量、通风、电气、联锁、污泥清理和异常工况。涉及粉尘爆炸危险时,应依据粉尘特性和适用规范进行专项设计。

循环水可以一直不更换吗?

不能设定统一周期。粉尘负荷、水质、沉积速度和工艺要求会影响补水、排污和清泥频次,应通过液位、水质、泵运行和沉积物检查制定维护计划。

做初步选型需要提供哪些资料?

建议提供产尘工序、粉尘名称及已有安全资料、工位数量、正常和峰值风量、温湿度、含油含水、每天运行时间、现场照片、设备空间、补排水和污泥处置条件。

技术规范与参考资料

按资料查看工程解读、规范全文入口或发布部门原文。

环境保护产品技术要求 工业粉尘湿式除尘装置(HJ/T 285—2006)

发布部门:生态环境部

适用范围为工业粉尘湿式除尘装置,不包括燃煤锅炉和工业炉窑烟气湿式除尘装置。

项目咨询 · 设备选型 · 系统方案

有水旋湿式除尘器项目需要规划?

先说明粉尘名称、产尘工序和工位数量;粉尘资料、补排水及现场条件可随后补充。
