轨道车辆喷漆房内部长向通道与两侧黄色作业平台
沿房体长向查看车辆通道、地面格栅、侧面照明及作业平台。

轨道车辆制造与涂装 · 工程案例

轨道车辆喷漆房 长大车体涂装工程

围绕长大轨道车辆的喷涂作业,统筹房体、车辆进出通道、侧面作业平台与地面格栅布置。中环盛达承担设计、制造、安装、调试,现场实拍展示房内作业空间与设备布置。

处理工艺
固定喷漆房+房内送排风+作业平台与车辆通道配套
咨询同类工程

项目介绍

围绕长大轨道车辆的喷涂作业,统筹房体、车辆进出通道、侧面作业平台与地面格栅布置。中环盛达承担设计、制造、安装、调试,现场实拍展示房内作业空间与设备布置。

客户类型
某轨道车辆制造企业
处理工艺
固定喷漆房+房内送排风+作业平台与车辆通道配套
工程范围
设计、制造、安装、调试
治理对象
喷涂漆雾、涂装废气

治理需求:围绕长大车体及不同高度的喷涂作业面,统筹房体尺寸、车辆进出、侧面平台、照明与送排风,使车辆通道和人员作业空间相互衔接。

项目需求与处理方案

轨道车辆喷涂作业。本项目以固定喷漆房和房内作业配套为重点,以下按车辆喷涂的作业顺序说明空间组织。

车辆进出与房内喷涂

贯通通道连接两侧作业区域

  1. 车辆进入房体
  2. 车体定位
  3. 两侧平台喷涂作业
  4. 车辆转出

该流程用于说明作业空间关系。房内送排风、侧壁照明与地面格栅需结合车体尺寸和喷涂方式配置。

成套设备与现场布置

房内另一视角展示黄色侧面平台、平台支撑与地面格栅,结合长向全景可了解车体通道和两侧作业空间。

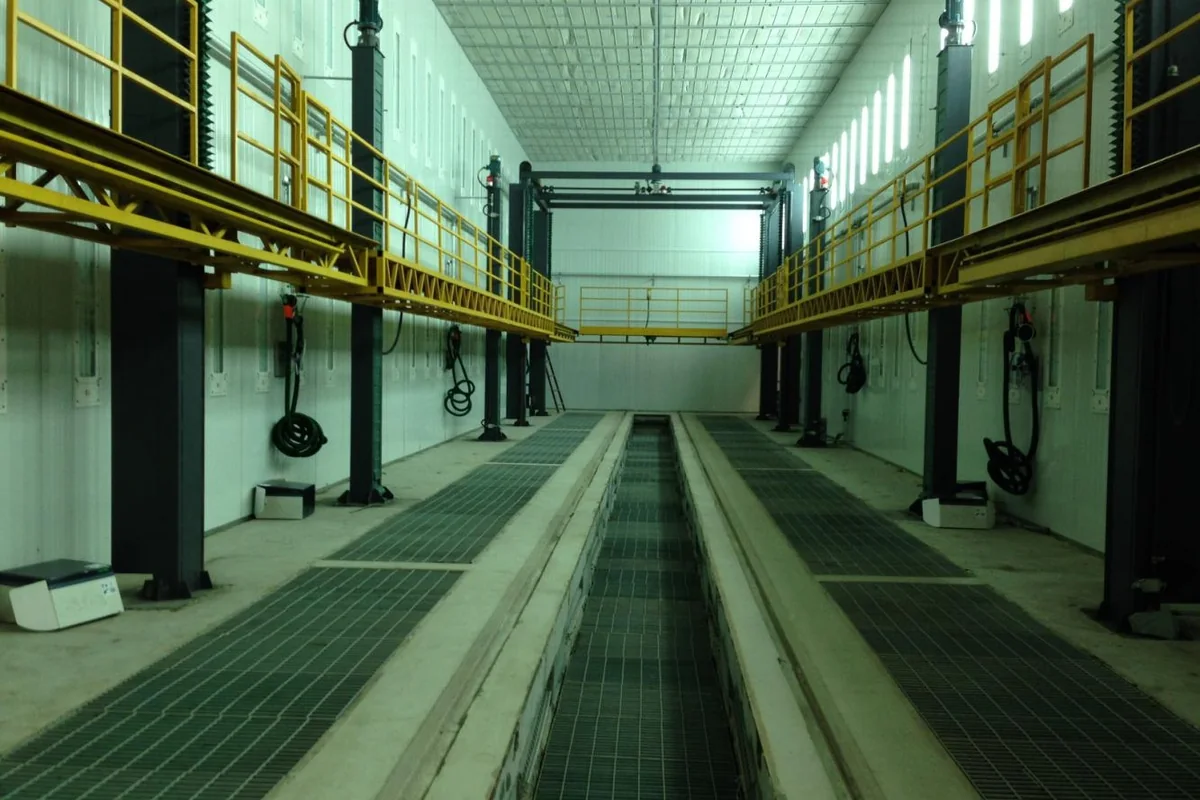

轨道车辆喷漆房侧面作业平台与地面格栅布置

房内另一视角,展示平台支撑、地面格栅和车辆作业空间的衔接。

长大车体的作业空间

房体沿车辆长向展开,车辆通道、两侧作业平台与地面格栅共同组织喷涂空间。

不同高度的喷涂作业

两侧黄色平台与侧壁照明配合,现场照片展示平台、车体通道及房体之间的位置关系。

房体与现场配套

中环盛达承担设计、制造、安装和调试;类似项目需结合工件进出方式与厂房条件确定配置。

项目背景

轨道车辆车体长、喷涂作业面分布在不同高度,喷漆房需要同时容纳车辆、作业人员与配套设施。本项目围绕车辆喷涂组织房内空间,现场可见贯通的车辆通道、两侧黄色作业平台、照明与地面格栅。

房内空间与作业配套

房体沿车辆长向展开,两侧布置作业平台,地面保留车辆通道与格栅区域。照明沿侧壁布置,便于观察车体不同位置的作业面。平台、通道与房体之间的空间关系,是大型工件喷漆房设计和安装时需要共同落实的内容。

工业喷漆房的房体尺寸、门洞、送排风与作业设施应结合工件和生产方式配置,设备安装还需核对厂房净高、平台运行空间和地面接口。

中环盛达承担的工作

中环盛达承担本项目的设计、制造、安装与调试。两张现场照片从不同位置展示房内设施,可用于了解长大工件喷涂空间的组织方式。

对类似项目的参考

类似项目沟通时,可先提供车辆或工件的最大外形尺寸、进出方式、喷涂部位、作业高度、产量节拍和现有厂房条件。随后共同确定房体、平台、照明、送排风及工件转运的接口。

喷漆房还需要与前端生产和后端废气治理衔接,相关规划要点可参阅喷漆房与废气治理怎样一起规划。其他项目选型应以其工况和现场条件为依据,不直接照搬照片中的配置。
