喷粉回收系统 静电喷粉、过喷收集与粉末回收

面向金属工件粉末涂装,将供粉、静电喷涂、喷粉室气流、过喷粉末收集、分离过滤和运行联锁作为一个工位系统配置。

配置重点
工件形状 · 颜色切换 · 回粉要求
工程服务
设计、制造、安装、调试
工业车间内喷粉工位外部房体、悬挂输送入口和透明软帘
喷粉工位房体与悬挂输送入口实拍。

喷粉回收系统 设备介绍

静电喷粉与粉末回收系统将供粉装置、喷枪、喷粉室和过滤回收设备组合成一个涂装工位。粉末由供粉设备送至喷枪,在电场和气流作用下沉积到接地工件表面;未附着的过喷粉末随喷房气流进入分离或过滤装置。收集后的粉末再按颜色、杂质与涂层质量要求判断是否处理回用。设备可采用手动或自动喷涂,并与前处理、工件输送和固化炉衔接。设计时先看工件形状、产量、颜色数量和换色频率,再确定作业空间、喷枪位置、抽风及回收路线。中环盛达提供设备设计、制造、安装与调试,协调喷粉工位和整线接口。

工件与喷枪相互匹配
根据工件尺寸、凹槽和遮挡安排喷枪及补喷位置,配合吊具与接地,使喷涂覆盖、操作空间和输送节拍相互协调。
抽风与粉末回收配套
喷房气流收集过喷粉末,可采用直接过滤或一级分离加终端过滤。路线结合粉末性质、场地和维护条件选择。
换色与回粉分别管理
清洁范围包含供粉、管路、喷房和回收设备。收集粉末是否回用,按混色、杂质、粒径与涂层质量要求确认。

两种粉末分离与过滤路线示意

以下技术图分别展示旋风与转翼过滤、旋风与滤筒过滤的组合关系;也可按工况采用直接过滤,具体路线结合换色和回粉要求选择。

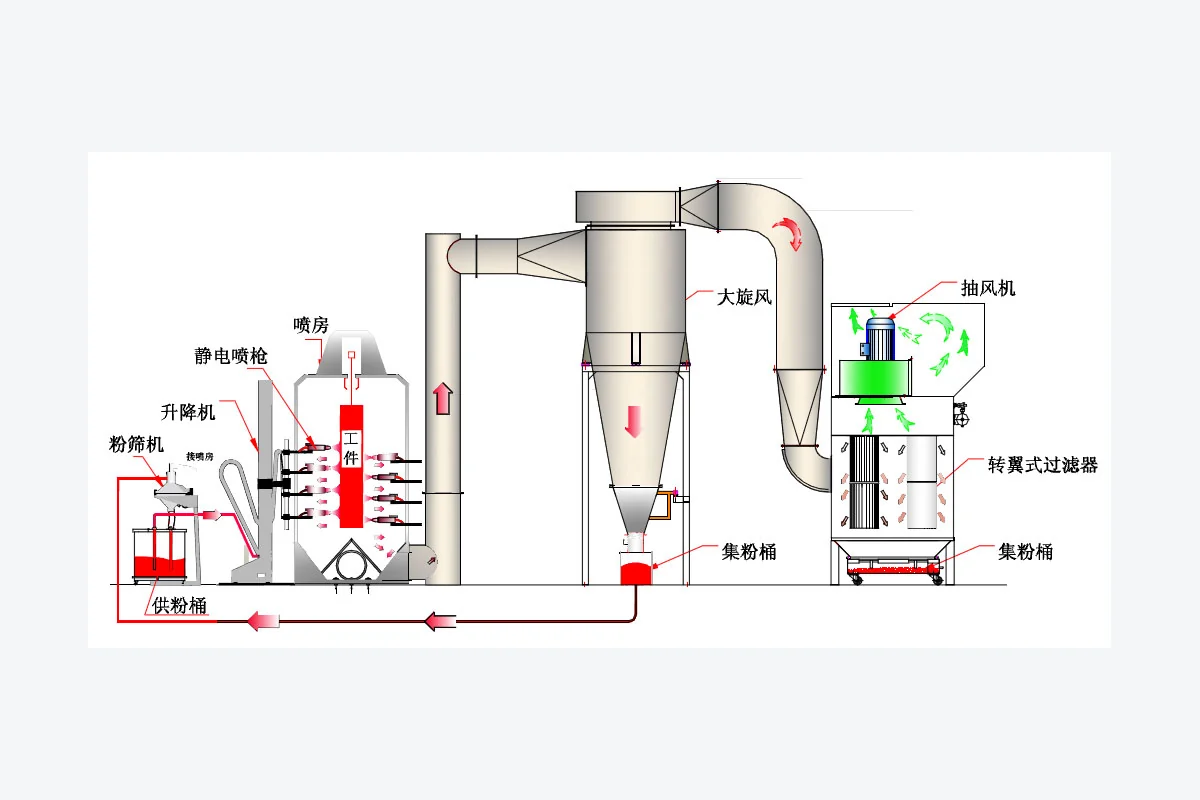

静电喷粉房连接大旋风、转翼过滤器、抽风机和集粉桶的原理示意图
旋风与转翼过滤组合示意

示意图展示过喷粉末先经旋风分离、再进入转翼过滤器的气流与收粉关系,不表示所有项目必须采用该组合。

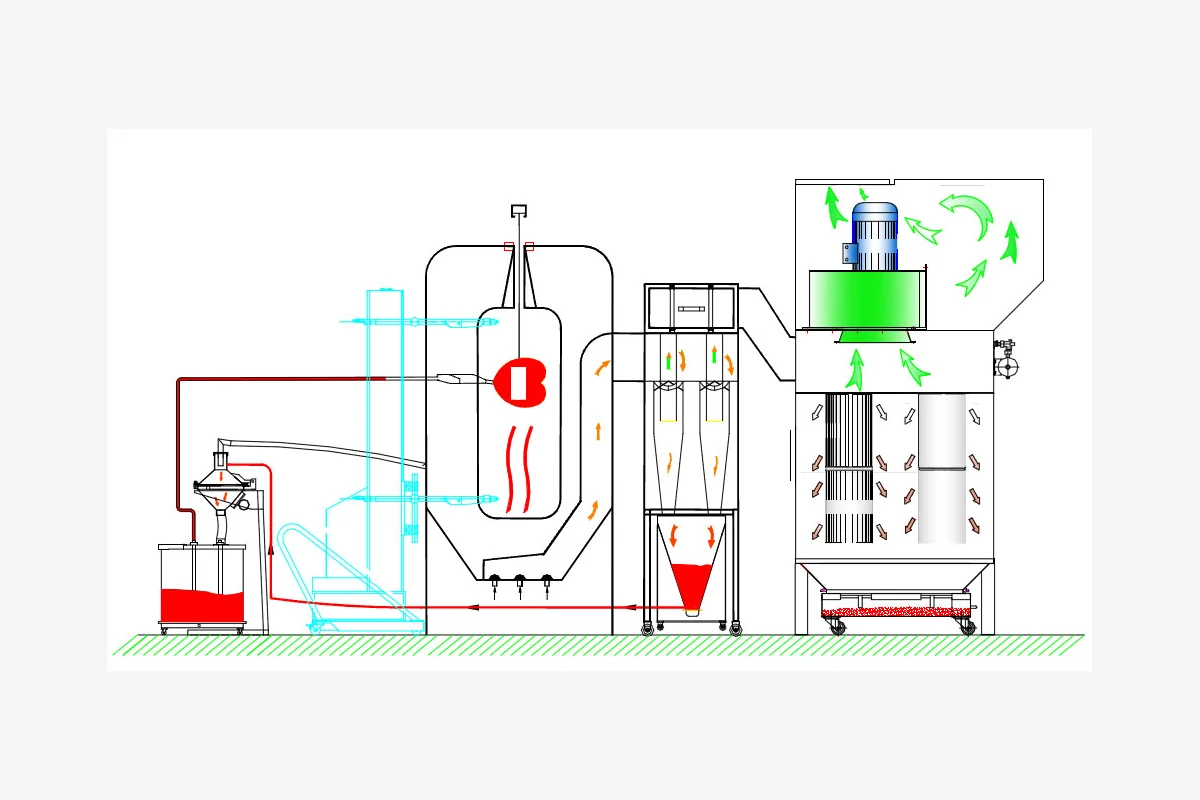

喷粉房连接一级分离和滤筒终端过滤设备的粉末回收原理示意图
旋风与滤筒过滤组合示意

另一种示意路线使用一级分离与滤筒终端过滤,是否适用需结合颜色切换、粉末性质、回粉要求和维护条件判断。

粉末怎样喷涂、收集与处理

工件涂层施工与过喷粉末回收相互配合,工件离开喷粉室后进入适配的固化工序。下列示意路线用于说明设备关系,具体组合按项目确定。

  1. 供粉与静电喷涂

    确认工件接地及运行条件,向喷枪供粉,按工件表面和遮挡组织喷涂与补喷。

  2. 过喷收集与分离过滤

    未附着粉末随气流进入收集装置,可直接过滤,或先分离部分粉末再终端过滤。

  3. 收粉管理与清洁换色

    收集粉末按质量要求储存、筛分、处置或评估回用,换色时清洁供粉、喷房及回收路径。

喷粉作业空间与设备组成

喷粉室内部和供粉作业位置实拍,展示吊挂通过、喷涂操作与清洁维护所需空间。

供粉装置
稳定输送粉末,与粉末流动性、喷枪数量及换色方式匹配。
喷枪与作业机构
按工件几何和产量配置手动或自动作业,预留必要补喷位置。
喷粉室与开口
房体、进出通道与气流组织配合,兼顾外逸控制和清洁维护。
分离与过滤回收
按项目选择直接过滤或分级分离,明确收粉与维护路径。
输送与后续固化
工件通过空间、节距及固化时间与整线生产安排衔接。
运行监测与联锁
协调接地、通风、喷粉及过滤状态,按粉末和工艺设置保护。

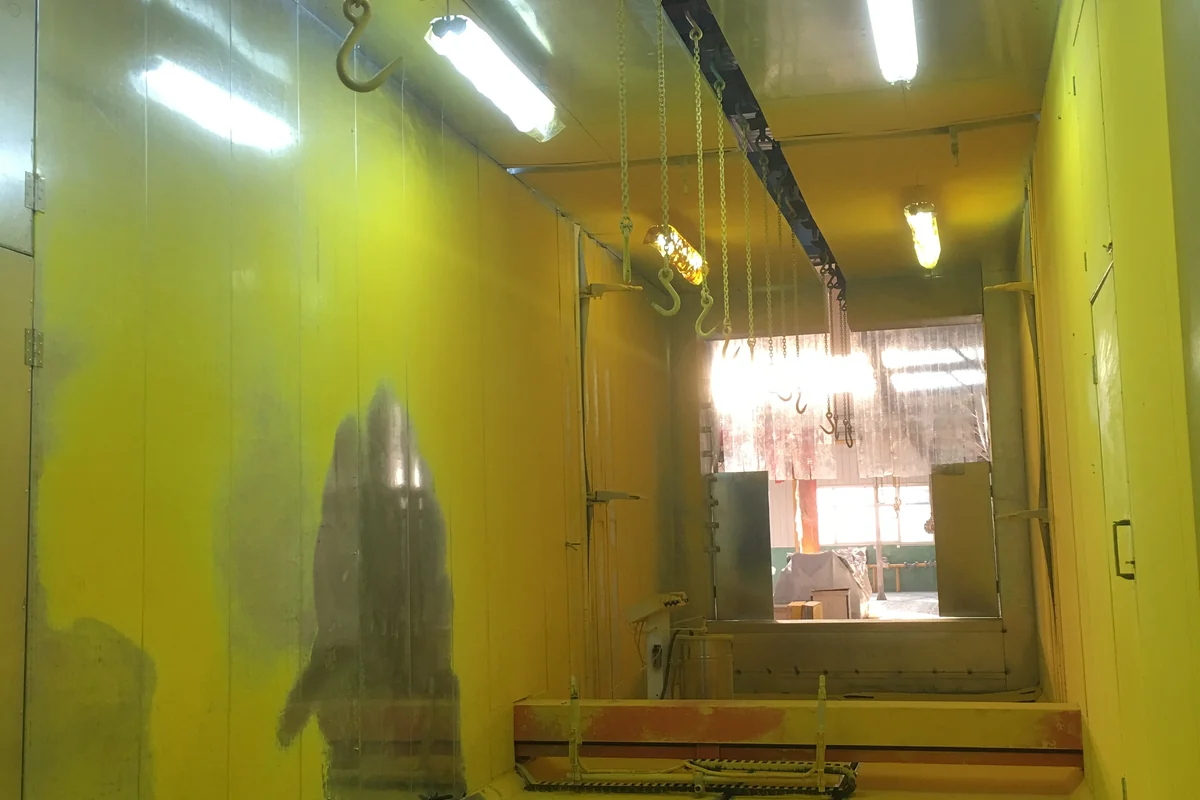

喷粉室内部的顶部吊钩线路、照明和地面活动机构
喷粉室内部与活动机构

室内可见吊挂线路、照明和地面活动机构,设备位置需要兼顾喷涂覆盖、操作空间和清洁维护。

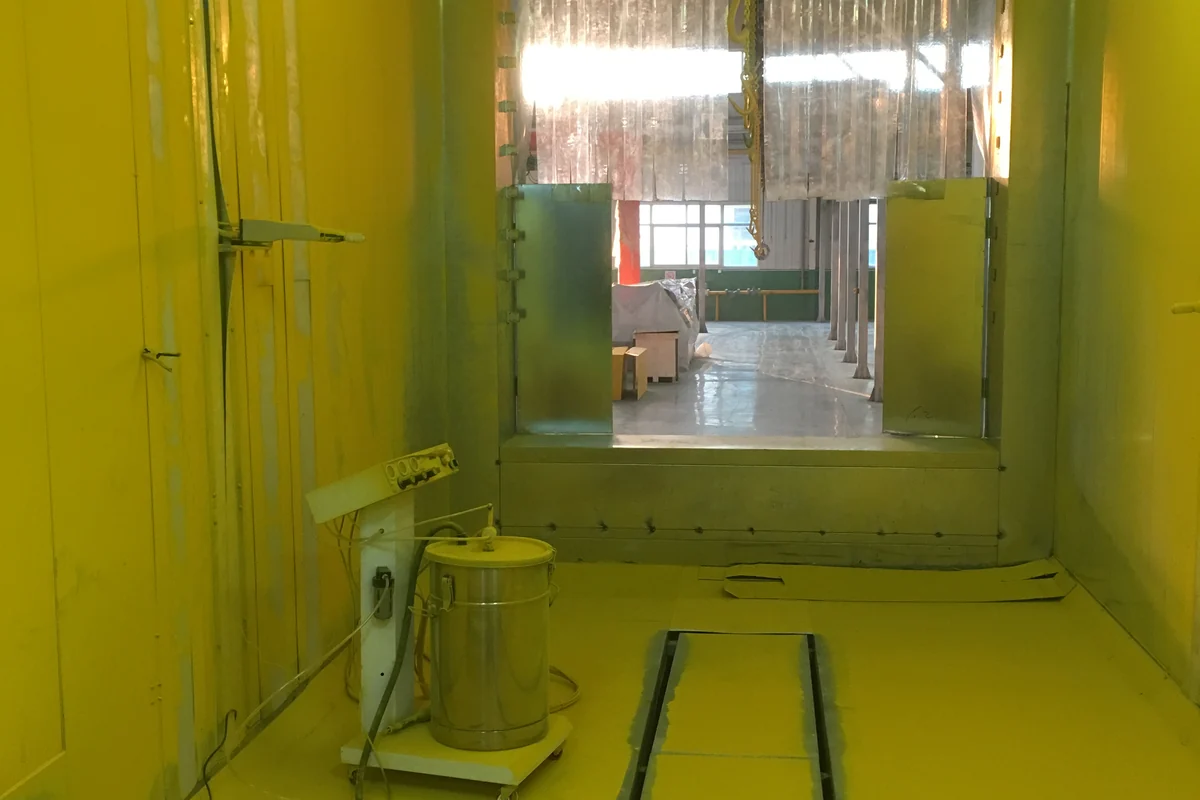

喷粉室内的供粉桶、操作装置、吊钩和地面活动机构
供粉桶与喷粉作业位置

供粉桶和操作装置布置在喷粉室内,供粉方式、喷枪数量及自动化程度按工件和节拍选择。

应用场景与适用条件

适用于能够完成可靠接地、使用适配粉末涂料,并需要在受控喷粉空间内组织手动或自动喷涂的金属工件。工件材质、形状、涂层质量和生产节拍需先确认。

适用条件

工件与涂层
工件材质、形状、尺寸、批量和目标涂层能够确认,可据此确定喷枪位置、房体开口和生产方式。
粉末资料
粉末涂料的技术与安全资料明确,能够用于核对喷涂、清洁、储存、回收及固化边界。
接地与厂房
工件和吊具能够建立可靠接地,厂房具备设备、风管、维护与清洁所需空间。
换色与回粉
颜色数量、换色频率和回粉质量要求相对明确,可用于比较直接过滤与分级回收路线。

方案设计前需重点核对

  • 使用液体涂料并需要控制漆雾和有机废气的工况,应选用喷漆房及相应废气治理路线,而不是套用喷粉回收系统。
  • 粉末成分、可燃性或其他安全特性不清楚时,不能仅凭产量和工件尺寸确定设备及安全配置。
  • 要求频繁换色或严格控制颜色交叉污染,却没有明确清洁时间和回粉质量边界时,需要先完成工艺比较。
  • 需要从前处理到固化、冷却和上下件的完整连续生产时,应按工业涂装生产线整体规划,不能只核算喷粉房。

喷粉系统与完整涂装线有什么关系?

喷粉工位负责粉末施工和过喷收集,前处理、输送、固化及上下件需按整线要求配套。液体涂料采用喷漆房及对应的漆雾、废气处理,不能套用粉末回收路线。

查看前处理至固化的整线衔接

粉末收集与输送接口实拍

收集设备和工艺房体分别展示喷粉工位的外部配套。输送及后续固化按整线节拍规划,具体设备按项目组合。

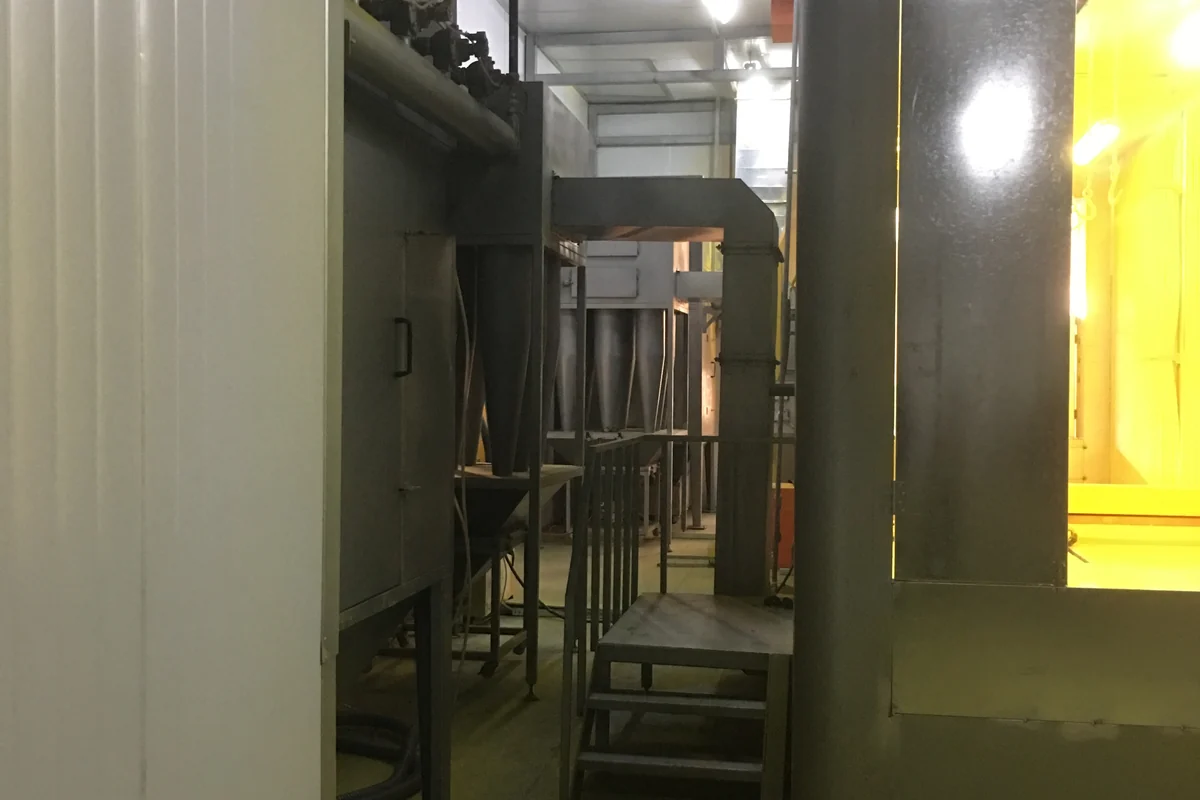

喷粉房外侧的抽风管道、带锥形灰斗的收集设备和检修通道
风管与收集设备布置

喷粉房侧后方可见风管、带锥形灰斗的设备和检修通道,实际内部结构及过滤形式以项目方案为准。

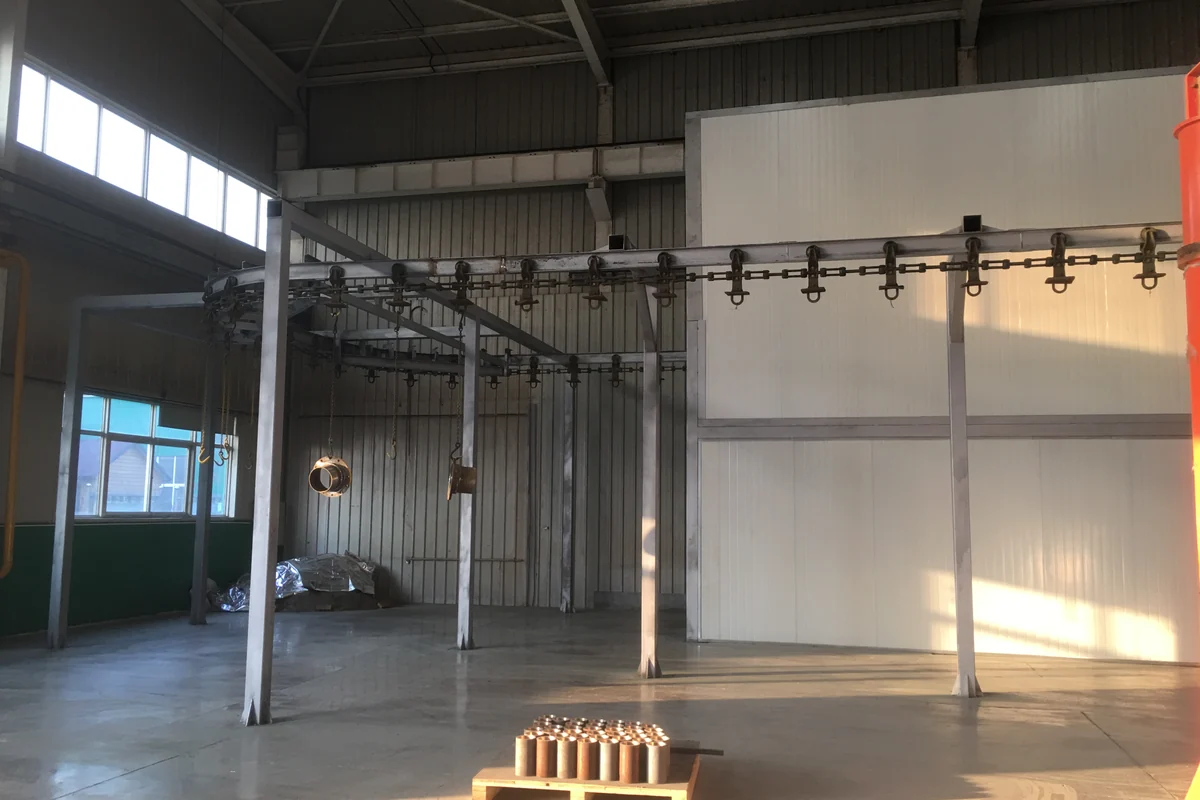

工业车间内悬挂输送线路与封闭涂装工艺房体
悬挂输送与工艺房体衔接

架空线路带动工件通过封闭工艺房体,喷粉系统只负责相应工位,线路路线和其他涂装设备属于项目接口。

安全与控制要点

喷粉系统的安全控制应覆盖粉末性质、导电接地、通风、喷涂设备、过滤回收和清洁维护。具体危险区域、监测点及保护措施按物料、工艺和适用标准深化。

粉末资料与风险识别
获取粉末涂料技术及安全资料,核对可燃性、粒径、受热和相容性等条件;必要的粉尘危险参数和风险评估不能由设备名称替代。
接地与静电控制
工件、吊具、喷枪和相关导电部件按工艺建立接地与等电位连接,并通过检查和维护保持导电路径有效。
通风与喷粉联锁
喷粉作业与抽风、过滤回收及输送状态按项目设置启停确认和异常处理,风量不足或关键设备故障时采取相应联锁措施。
过滤状态与异常处置
根据设备形式设置压差、风机运行和清灰状态检查,结合粉末风险评估配置适用的火灾、爆炸防护及异常停机措施。
清洁、换色与检修隔离
制定积粉清理、滤材维护、收粉容器处理和换色清洁程序;进入设备或检修前落实停机、断电和相应隔离。

回收路线与换色安排

直接过滤的设备关系较集中;旋风等一级分离加终端过滤可先分离部分粉末,再处理剩余粉尘。比较时核对颜色数量、换色频率、清洁时间、场地和回粉去向,避免只按设备数量决定方案。

收集到的粉末可能混入其他颜色或杂质,粒径分布也可能变化。是否筛分后回用,以及与新粉怎样管理,应依据粉末供应资料和涂层质量要求确定。回收量与实际可复用量分别记录,便于评估材料消耗。

设备报价与运行维护

报价列明房体、供粉喷枪、分离过滤、风机风管、控制和安装调试范围;前处理、输送及固化炉按整线需求配套。

运行支出包括粉末消耗、风机及喷涂设备用电、压缩空气、滤材和换色清洁。日常关注接地、供粉稳定、过滤压差、清灰与积粉情况,维护周期根据生产负荷和设备状态安排。中环盛达提供设计、制造、安装和调试服务。

常见问题

喷粉房和工业喷漆房有什么区别?

喷粉房用于粉末静电喷涂,重点是工件接地、粉末外逸控制、分离过滤和换色清洁;工业喷漆房用于液体涂料,需处理漆雾和相应有机废气。两者不能共用同一套材料回收和通风口径。

喷粉回收系统等于完整粉末涂装线吗?

不等于。本页系统覆盖供粉、喷枪、喷粉室和过喷粉末收集回收。完整涂装线还可能包括前处理、除水、输送、固化、冷却、上下件和质量检验等单元。

喷粉房一定要配置旋风分离器吗?

不一定。可比较直接终端过滤、旋风加终端过滤等路线,选择取决于粉末性质、颜色数量、换色频率、回粉要求、风量和维护条件。

粉末回收率一般能达到多少?

回收率与设备路线、工件上粉情况、开口风量、粉末粒径、生产负荷、清洁维护和统计口径有关,应在明确工况和验收方法后确定项目指标,不宜脱离条件给出统一数值。

收集到的粉末都可以重新使用吗?

不能默认回用。是否回用以及新粉与回收粉的管理方式,需要根据颜色污染、杂质、粒径变化、粉末供应商要求和涂层质量标准确认。

粉末喷涂是否完全没有 VOCs?

喷粉工位主要控制粉末颗粒物,但固化加热、清洁材料或其他工序仍可能形成需要单独评估的排气。本页粉末回收系统不替代固化排气或其他废气治理设计。

初步询价需要提供哪些资料?

建议提供工件图纸或照片、最大和常用尺寸、材质与吊挂方式、日产量和节拍、粉末技术及安全资料、颜色和换色频率、目标膜厚、回粉要求、厂房平面、输送与固化接口。
