移动式伸缩喷漆房 设备介绍

移动式伸缩喷漆房通过轨道、移动框架和围护展开形成喷涂空间,作业结束并完成必要通风后收拢,为工件吊装、转运或其他生产释放部分场地。它适用于大型、长尺度或不便频繁转运的工件,房体可围绕已定位的工件组织作业。设备不仅包含伸缩骨架,还需要配套送排风、漆雾处理、照明和控制,并与后端废气治理连接。设计时同时核对展开尺寸、收拢长度、轨道位置和人员通道,使房体移动与车间物流相互配合。中环盛达提供成套设计、制造、安装与调试。

让出可复用的场地
喷涂结束并满足通风和安全条件后收拢房体;停靠段、轨道及固定设备仍需保留位置,布置图同时表达两种状态。
适应大型工件进出
按吊装、车辆、轨道或小车安排工件定位与房体移动,减少大型非标工件在固定房门之间的反复转运。
房体与治理系统联动
展开到位、有效通风与喷涂状态相互配合,漆雾预处理、连接风管及后端治理随实际作业需求配置。

伸缩喷漆房喷涂作业流程

房体移动、通风和喷涂需要按安全顺序衔接;以下为常见作业逻辑,实际启停与联锁根据设备配置、涂料和现场要求确定。

  1. 工件定位与房体展开

    工件就位后确认移动路径,展开房体,通过限位、急停和位置状态完成作业前确认。

  2. 通风确认与喷涂收集

    确认有效送排风后喷涂;漆雾先预处理,含 VOCs 排风进入适配的后端治理系统。

  3. 延时排风与安全收拢

    喷涂结束按工艺继续通风,残余废气完成置换且满足安全条件后,再移出工件和收拢房体。

伸缩骨架、围护与作业空间

以下实拍来自不同伸缩喷漆房工程,展示房体展开与收拢、内部照明和大型工件进出,便于比较喷涂作业与转运时的空间需求。

移动框架与围护
沿轨道展开形成喷涂空间,收拢段与行程按工件及厂房确定。
轨道与驱动
配合工件物流布置,核对地面条件、移动路径和维护位置。
作业区与照明
展开净尺寸兼顾工件、喷涂动作和人员通行。
送排风与过滤
组织喷涂气流并分离漆雾,与后端风管及设备连接。
风管与治理接口
结合房体运动形式选择连接方式,协调风量、阻力和运行时间。
位置确认与控制
按设备配置设置行程限位、急停和运行确认,协调移动与喷涂状态。
移动式伸缩喷漆房的多节框架、驱动端、滚轮和地面轨道处于收拢状态
收拢状态与移动轨道

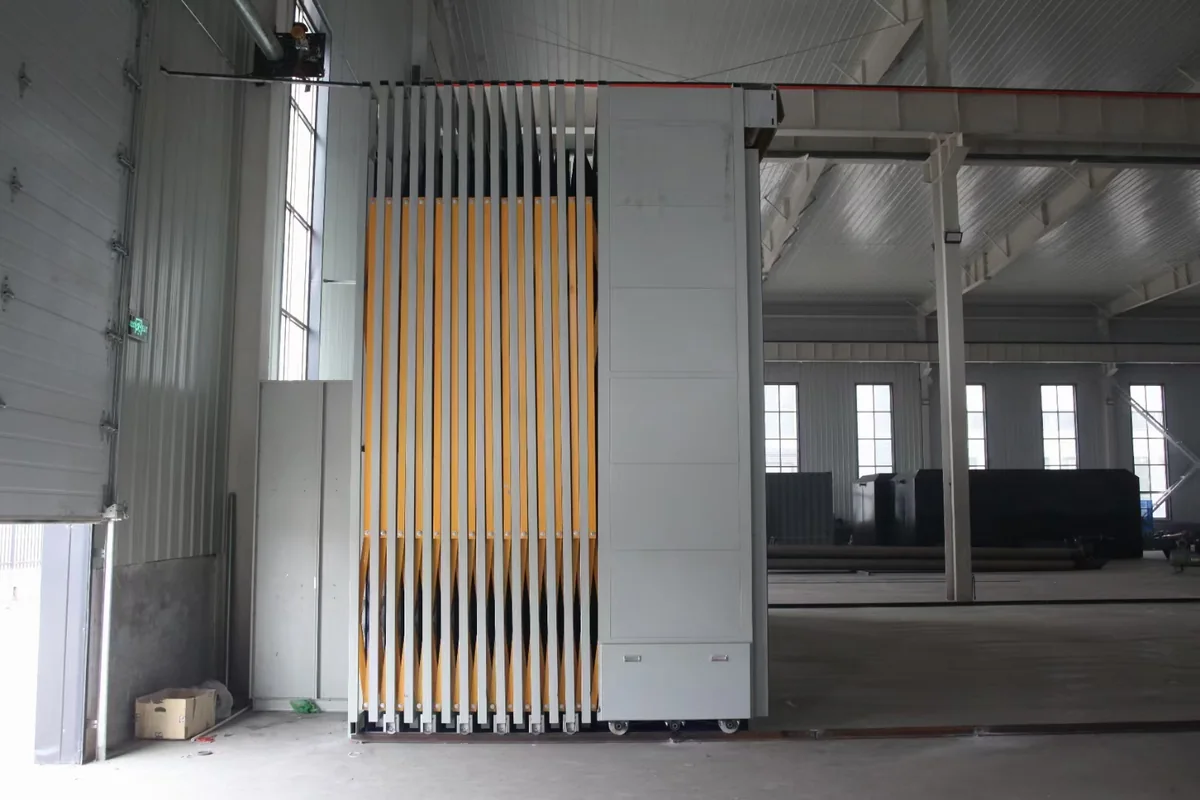

多节框架收拢停靠,前框与侧面围护结构可见;停靠长度、轨道衔接和检修空间需按现场核算。

移动式伸缩喷漆房内部的围护空间、照明设施和后端过滤区域
房体内部与照明空间

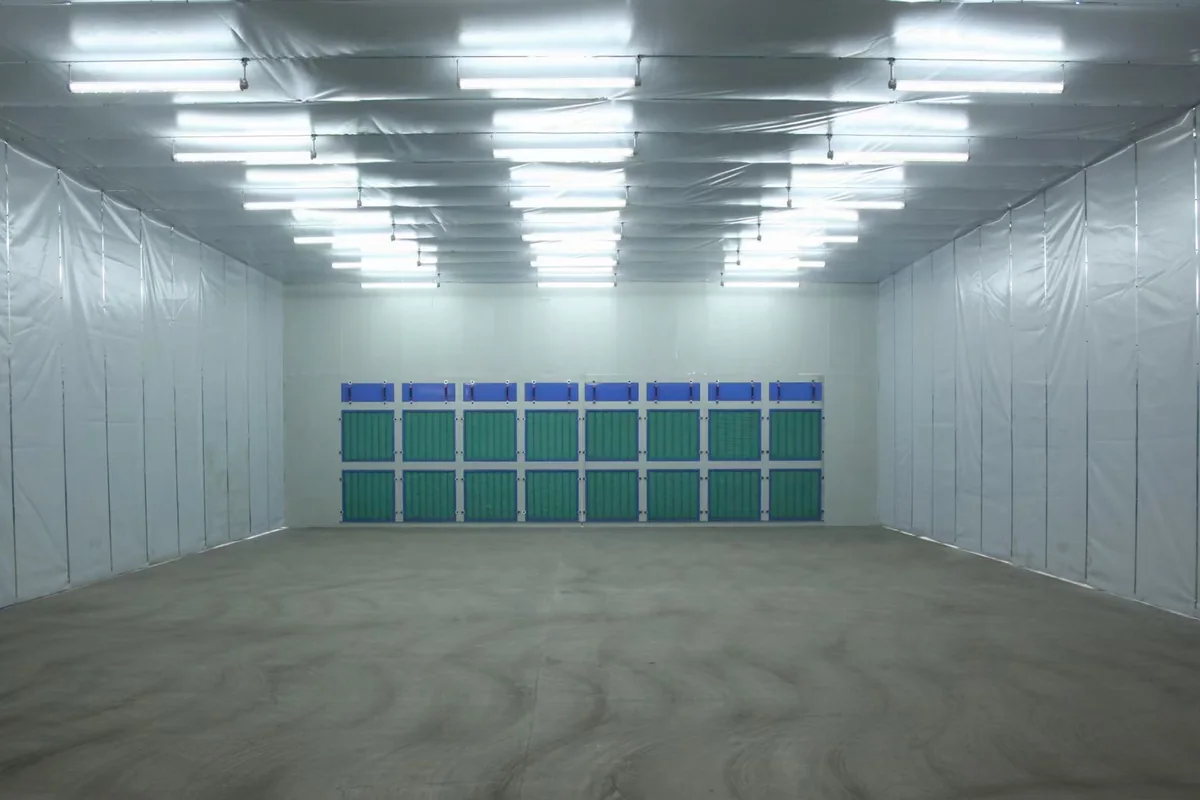

展开后的作业空间、围护、照明和后端过滤区域同框,内部净尺寸按工件、人员动作和送排风确定。

多根大型钢构件沿地面轨道进入移动式伸缩喷漆房
大型钢构件进出场景

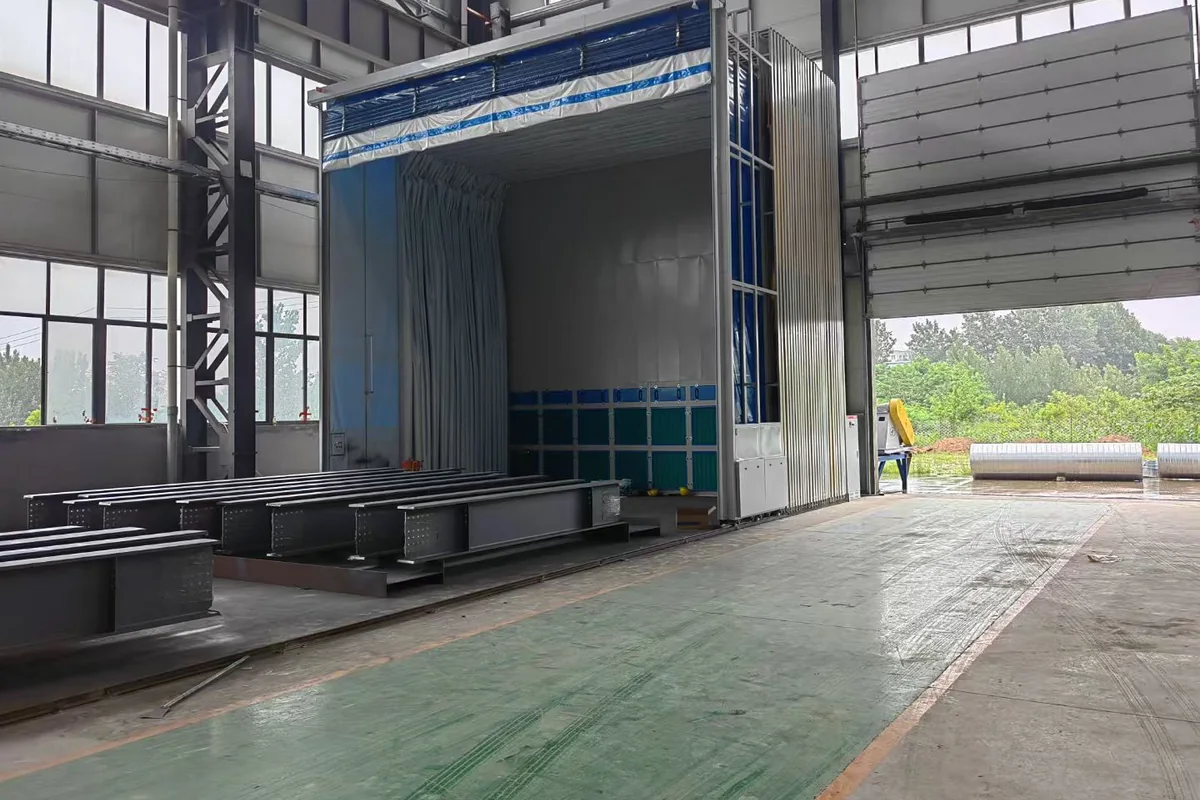

长尺度钢构件沿地面路径进入房体,工件物流、吊装和房体移动范围需要在布置阶段统一核对。

应用场景与适用条件

适用于钢结构、工程机械、电力设备、工业箱体、车辆部件及其他大型非标工件的间歇或分批喷涂,具体房体和气流形式按工件与现场确定。

适用条件

工件与进出方式
大型、长尺度或非标工件不便进入固定喷漆房,适合由移动房体展开后包围工件。
批次与场地复用
喷涂为间歇或分批作业,停机后需要释放车间通道、吊装区域或其他生产空间。
展开收拢及检修空间
现场能够预留房体完全展开、收拢停放、轨道过渡和驱动检修空间。
物流与治理配套
工件物流、送排风、漆雾处理和后端废气治理可以在同一布置方案中统筹。

方案设计前需重点核对

  • 连续高节拍、自动输送或对恒温恒湿与洁净度要求较高时,应先比较固定式喷漆房或完整涂装生产线。
  • 行车吊运、车辆通道、地面轨道与房体移动范围发生交叉时,需要先解决物流、防碰撞和安全隔离设计。
  • 伸缩房体不应默认作为烘干室;有流平、加热或烘干要求时,需单独核对围护材料、热源、循环风和安全条件。
  • 缺少涂料、稀释剂和喷涂量资料时,不能只按房体外形确定通风、漆雾处理和后端治理配置。

与固定式喷漆房怎样比较?

伸缩式重点解决大型工件与场地复用;固定式更适合长期明确的喷涂工位。比较时同时考虑产量、围护条件、工件进出和维护,而不只看房体价格。伸缩结构不默认具备烘干功能。

了解固定式工业喷漆房

排风、过滤与系统接口

下图展示多工位房口、过滤设备、风机与管道的现场连接。伸缩行程、作业位置和送排风路径需要与污染治理系统同步规划。

两组伸缩喷漆工位、蓝色过滤设备、离心风机和镀锌排风管道
多工位排风与过滤设备

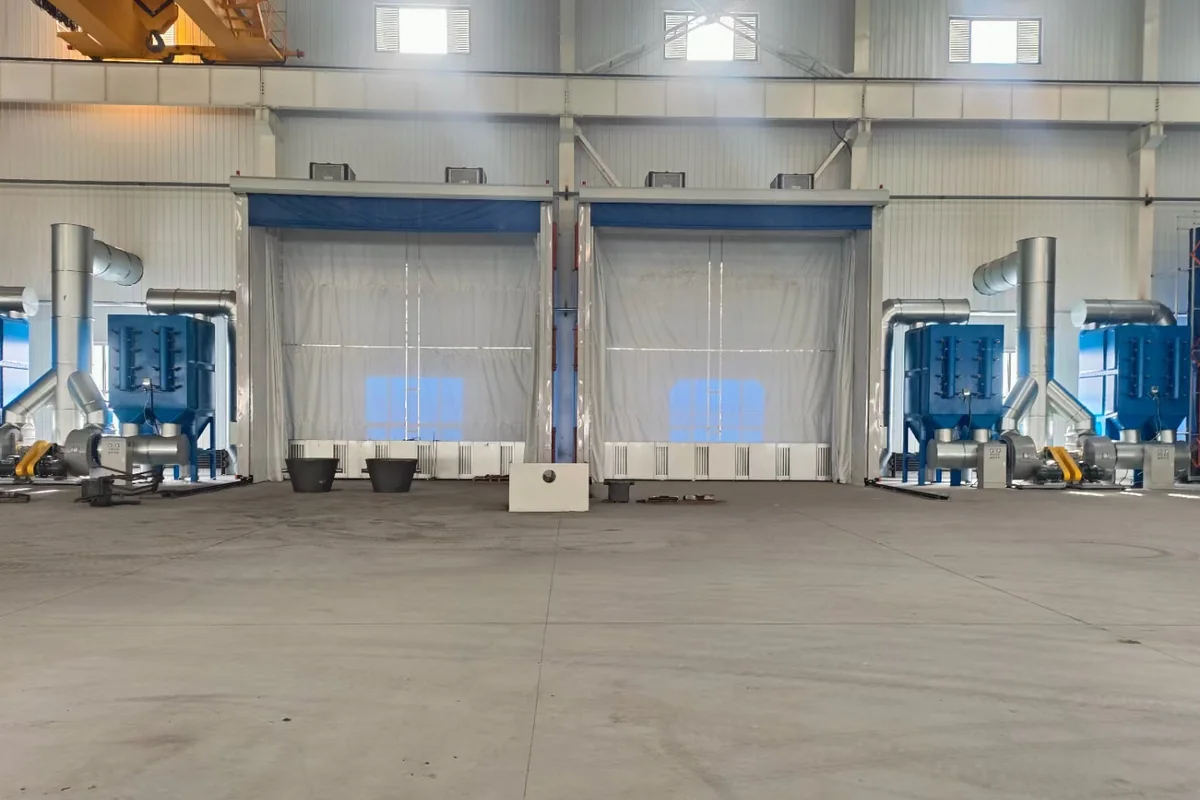

两个作业工位分别连接过滤、风机和排风管道,具体漆雾处理及后端 VOCs 路线按项目工况配置。

移动框架与现场装配

移动前框、伸缩骨架、驱动、控制和轨道需要在现场统一校正,并与行车、门洞和生产物流保持安全距离。

伸缩喷漆房移动前框、驱动装置、控制箱与展开骨架安装现场
伸缩房体安装调试阶段

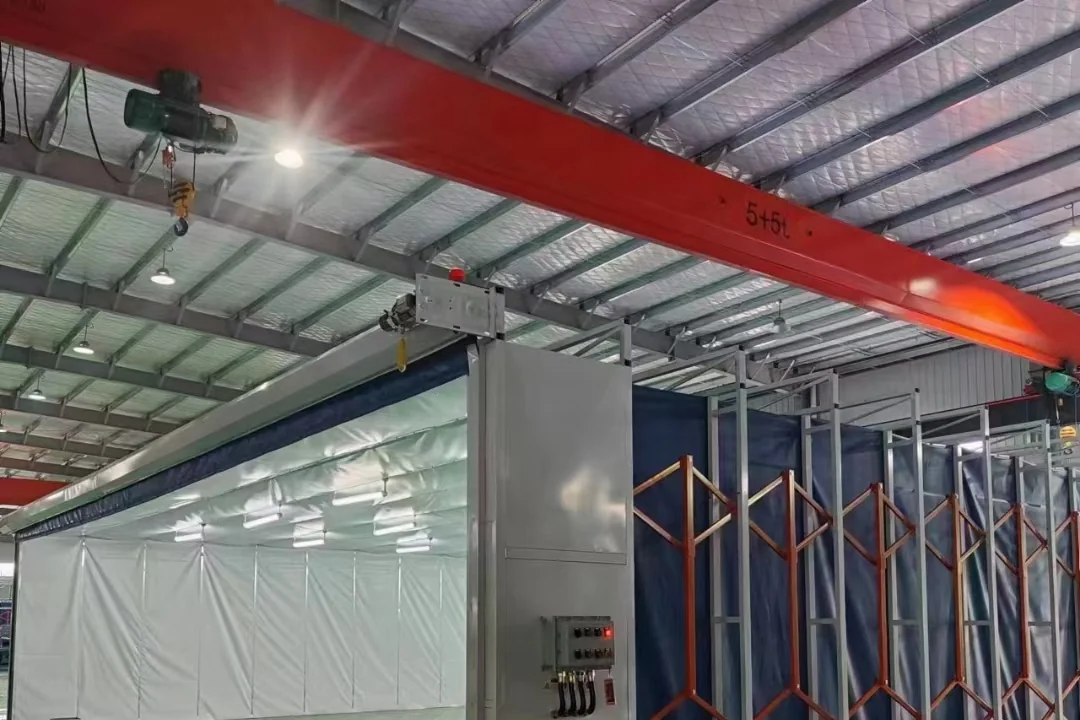

移动前框、驱动头、控制箱和展开骨架已就位,现场仍处于装配与调试状态。

安全与控制要点

伸缩喷漆房同时包含移动机械和涂装作业风险,控制系统需要把房体位置、人员安全、有效通风和喷涂条件联动起来。

喷涂与通风联锁
喷涂作业与有效送排风、漆雾处理及后端治理建立启停和异常联锁,不能在通风状态未确认时开始喷涂。
移动限位与防碰撞
配置行程限位、急停及按项目需要设置声光提示或防碰撞措施,房体移动前确认人员、工件和工具离开移动路径。
电气、接地与静电
结合涂料、稀释剂和危险区域划分确定电气选型、接地及防静电措施,照明和控制配置按适用标准落实。
残余废气置换
喷涂结束后按工艺保持必要排风,待作业空间完成置换并满足安全条件后再开门、移动房体或转运工件。

场地复用与现场布置

方案需要同时表达展开作业区、收拢停靠段与工件运输路径。行车、轨道、驱动和固定排风设备各自占用空间,人员通道与检修位置也应落实,避免房体能够移动而生产物流仍受阻。

设备报价与运行费用

报价中明确房体、轨道驱动、送排风、漆雾处理、控制、后端治理及安装调试范围。中环盛达提供设计、制造、安装与调试,现场轨道基础、风管接口和公用工程配合在方案中说明。

运行支出主要来自风机、漆雾处理耗材、移动机构维护和后端治理。房体收拢不代表所有配套设备立即停机,费用应按喷涂、延时通风与待机安排估算。需要串联更多工序时,可比较工业涂装生产线。

常见问题

移动式伸缩喷漆房和固定式喷漆房怎么选?

大型工件不便转运、喷涂为分批作业且车间需要复用空间时,可优先评估伸缩形式;工位固定、连续节拍或环境控制要求较高时,应比较固定式喷漆房。最终还要核对物流、展开收拢空间、密封和通风条件。

收拢后能节省多少车间空间?

不能使用统一百分比。应按房体展开长度、框架收拢厚度、驱动段、轨道过渡和检修空间计算;收拢后释放的是作业区域的一部分,不等于该区域可以在任何状态下无条件占用。

伸缩喷漆房可以配合行车吊装工件吗?

可以结合项目设计,但需核对行车轨迹、吊钩高度、房体顶部围护、工件定位和房体移动范围,并通过操作顺序和必要联锁避免吊装与伸缩动作冲突。

伸缩喷漆房可以同时承担烘干吗?

不把烘干作为所有伸缩房的默认能力。有加热、流平或烘干要求时,需要按热源、温度、围护材料、循环风、排风与安全条件专项设计,必要时采用独立烘干单元。

漆雾和 VOCs 废气通常怎样处理?

喷漆废气先通过干式、湿式或其他适配方式控制漆雾,再根据风量、浓度、组分、温湿度和运行时间选择活性炭吸附、催化燃烧、沸石转轮或 RTO 等后端路线。

初步方案和报价需要提供哪些资料?

可先提供最大与常用工件尺寸、重量和照片,进出方式,涂料与稀释剂资料,每日用量,喷枪和作业人数,班次节拍、厂房平面及可用展开与收拢空间。

移动式伸缩喷漆房可以配干式漆雾过滤吗?

可以按工况评估配套干式过滤,也可比较适配的湿式方案。需重点明确过滤单元固定或随动的位置、房体展开后的有效风路,以及收拢状态下的连接与检修空间。
