工业油雾油烟净化器 油雾收集、分离过滤与静电捕集

面向湿式机械加工、淬油热处理及其他产生油雾油烟气溶胶的工业工序,按温度、含油负荷、颗粒与液滴状态配置收集、预分离、机械过滤或静电捕集系统。

处理路线
预分离 · 机械过滤或静电捕集
工程服务
设计、制造、安装、调试
不锈钢工业油雾油烟净化设备的进风口、模块箱体和检修门全景
模块化工业油雾油烟净化设备实拍。

工业油雾油烟净化器 设备介绍

工业油雾油烟净化设备用于分离工业排气中的油滴、冷凝气溶胶和颗粒相污染物,可按工况应用于湿式切削、磨削、淬油热处理及工业加热等环节。含油排气通过设备接口或局部罩收集后,根据温度、液滴大小和负荷进入预分离、机械过滤或静电捕集单元,分离出的油液经集油和排液设施收集。单机配套与多设备集中处理,需要同时考虑各产污点的风量、启停关系和管网阻力。气态 VOCs 或异味则需另外判断后续处理路线。中环盛达提供收集、净化主机及配套风机控制的设计、制造、安装和调试,并为过滤单元拆洗、集油排液及现场维护预留空间。

先分清液滴与气态污染物
可见烟雾中可能混有油滴、细颗粒和气态有机物。主机以捕集液滴和颗粒为主,是否需要异味或 VOCs 后续治理,应结合排气组分判断。
过滤与静电按工况组合
机械过滤通过截留和聚结分离油滴,静电单元通过荷电与收集捕集细小污染物。入口负荷、温度和夹带物决定预处理与主机配置。
集油与拆洗纳入布置
净化单元捕集的油液需要及时收集排出,箱体前方保留开门与抽拉空间。清洗频率根据积油、压差及电气状态确定,方便长期维护。

工业油雾油烟净化系统怎样运行

系统按“收集—预分离—捕集—集油维护—排风”的顺序组织。不同工况可采用机械过滤、静电捕集或组合路线,实际级数和材质按含油负荷、温度与伴生污染物确定。

  1. 就近收集与预分离

    从设备接口或罩口收集含油排气,按温度、液滴和夹带物设置必要降温、均流与预分离。

  2. 过滤、聚结或静电捕集

    机械单元截留和聚结油滴,静电单元使颗粒液滴荷电并分离;各级按排气条件组合。

  3. 集油排液与后续排风

    捕集油液进入收集系统,气流排出或进入适配后端,按积油、压差及电气状态安排维护。

收集、净化与排液系统组成

以下实拍展示不同设备的模块组合、检修门和进出风接口,用于说明可见结构;具体过滤级数、静电单元和内部配置以项目选型为准。

设备接口与收集管网
连接产污点,按同时开启状态分配风量,兼顾生产设备操作。
入口调节与预分离
根据温度和大液滴负荷设置必要预处理,减轻主捕集段负担。
机械过滤或静电单元
按污染物形态选择或组合配置,明确各级处理对象和维护方式。
集油盘与排液接口
收集分离油液,安排箱体及风管低点排液和检查清理位置。
模块箱体与检修门
按处理规模组合设备,保留开门、抽拉和搬运清洗通道。
风机与控制系统
联动处理设备和生产接口,结合压差、电气及运行状态监测。

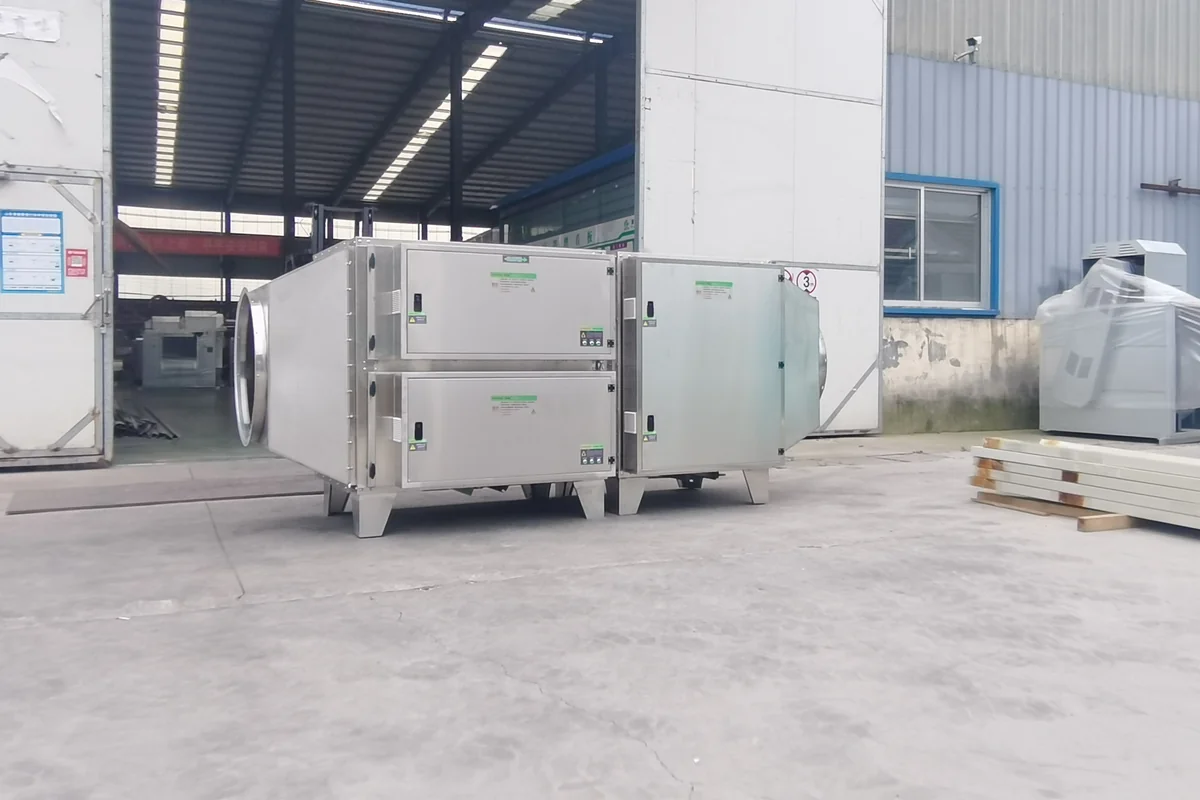

多模块工业油雾油烟净化箱体、检修门和进出风变径侧前方实拍
模块化箱体与进出风变径

箱体按处理能力和维护方式组合,前后风管变径、均流空间和检修面需要与现场管路同步设计。

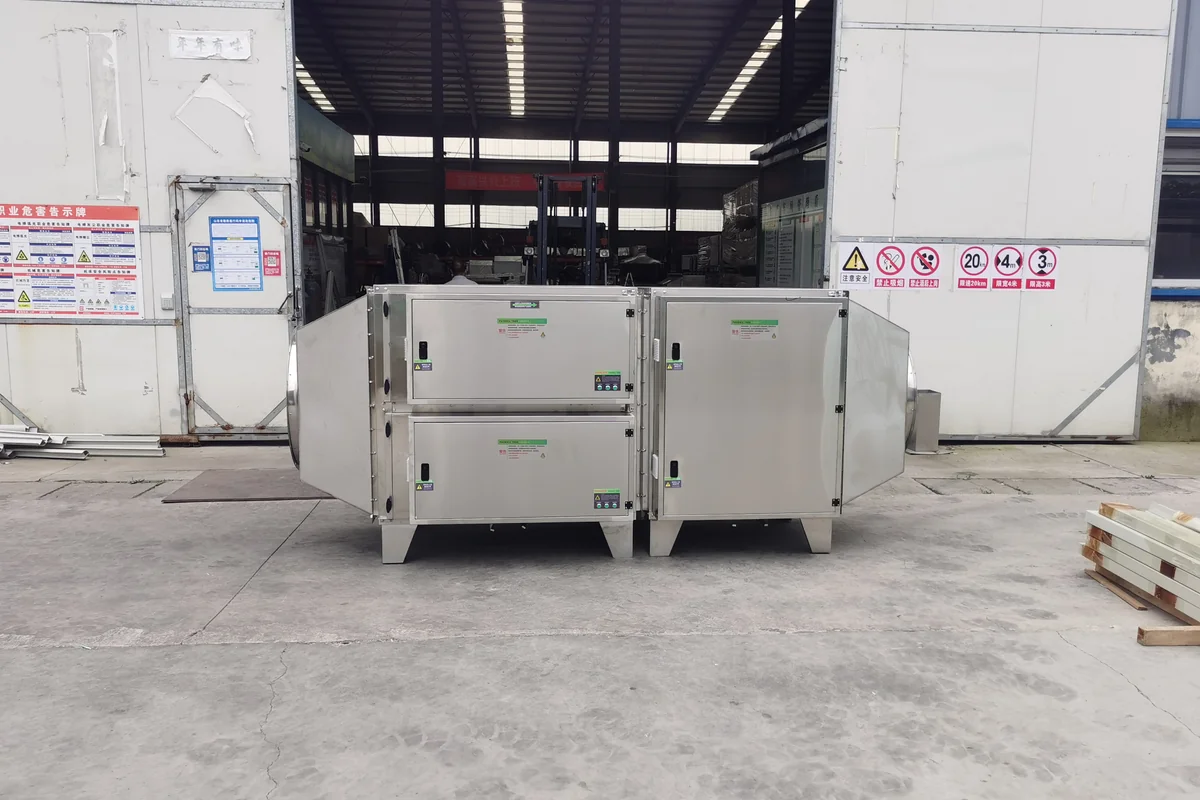

多模块不锈钢工业油雾油烟净化设备正面和检修门实拍
多模块设备正面布置

多组独立检修门便于分区检查和维护,设备前方应保留开门、抽拉及人员操作空间。

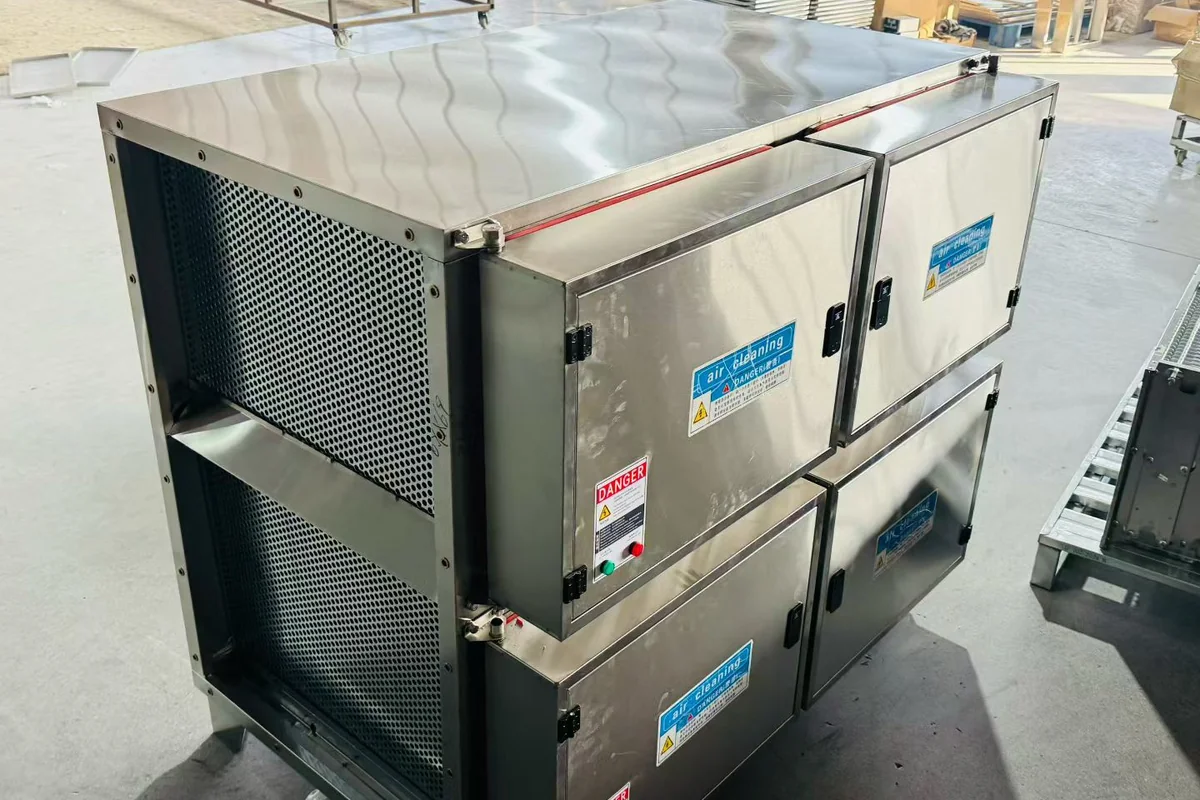

四模块不锈钢工业油雾油烟净化设备的入口孔板和检修门近景
进风面与模块连接细节

设备入口、孔板和箱体拼接关系清晰可见;进出风方向、处理级数与内部单元需在设备方案中对应说明。

应用场景与适用条件

适用于湿式切削、磨削等机械加工排气,淬油热处理油烟,以及工业加热过程中以油滴、冷凝气溶胶和颗粒相为主的排气;多台设备也可按同时使用率评估集中收集。

适用条件

油滴与颗粒形态
主要污染物为机械加工、热处理或工业加热产生的油滴、油雾、冷凝气溶胶和颗粒相污染物。
产污点与收集
产污点、设备接口或局部集气罩能够形成有效收集,支路风量和同时使用关系可以确定。
入口状态与节拍
入口温度、含油负荷、液滴颗粒情况和运行节拍相对明确,可据此选择预分离、机械过滤或静电路线。
排液、清洗与检修
现场可以落实集油排液、设备清洗、废滤材处置、检修通道及必要的高压电气安全管理。

需要预处理或专项评估的情况

  • 污染物主要以气态 VOCs 或异味为主时,不宜把油雾油烟净化器作为唯一治理设备,应先确认组分并选择后端工艺。
  • 高温、火花、可燃混合物或油品闪点风险尚未评估时,不应直接套用普通静电或过滤设备。
  • 大量粉尘、焦油、黏性聚合物、水雾与油雾混合且没有预处理条件时,主机容易堵塞、积污或放电异常。
  • 现场无法设置排油、清洗废液收集和安全检修空间时,需要先调整设备位置、管网或维护方案。

油雾主机、除油预处理与电捕焦油器怎样选?

一般工业油雾可比较过滤或静电净化;需要保护后端设备时侧重多级过滤预处理;焦油雾还需针对黏附、冷凝与介质安全条件选择电捕焦油器。

查看多级油雾过滤预处理系统

设备装配与清洗维护

工业油雾油烟设备能否长期稳定运行,与可拆洗结构、排油、压差或电气状态监测和维护空间密切相关。

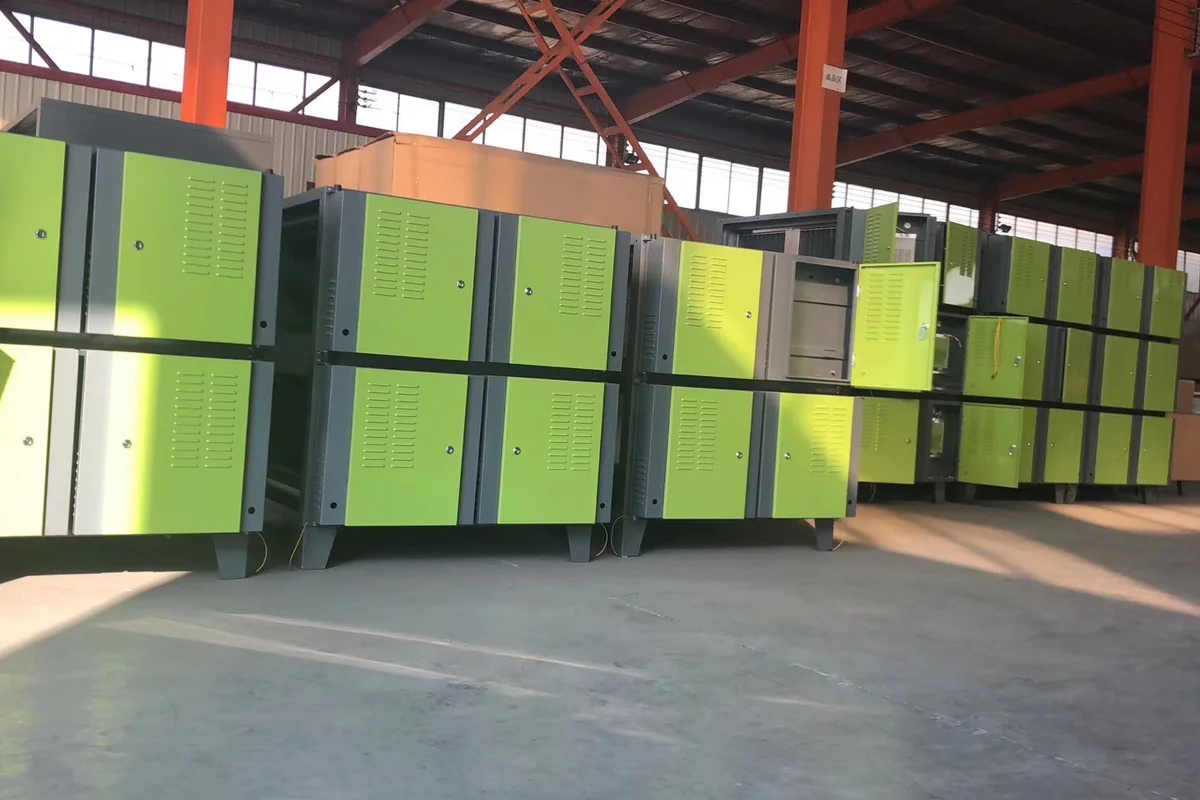

车间内多套绿色模块化工业油雾油烟净化设备排列实拍
多套模块化设备装配实拍

车间内多组箱体集中装配,展示不同模块数量的设备形态。

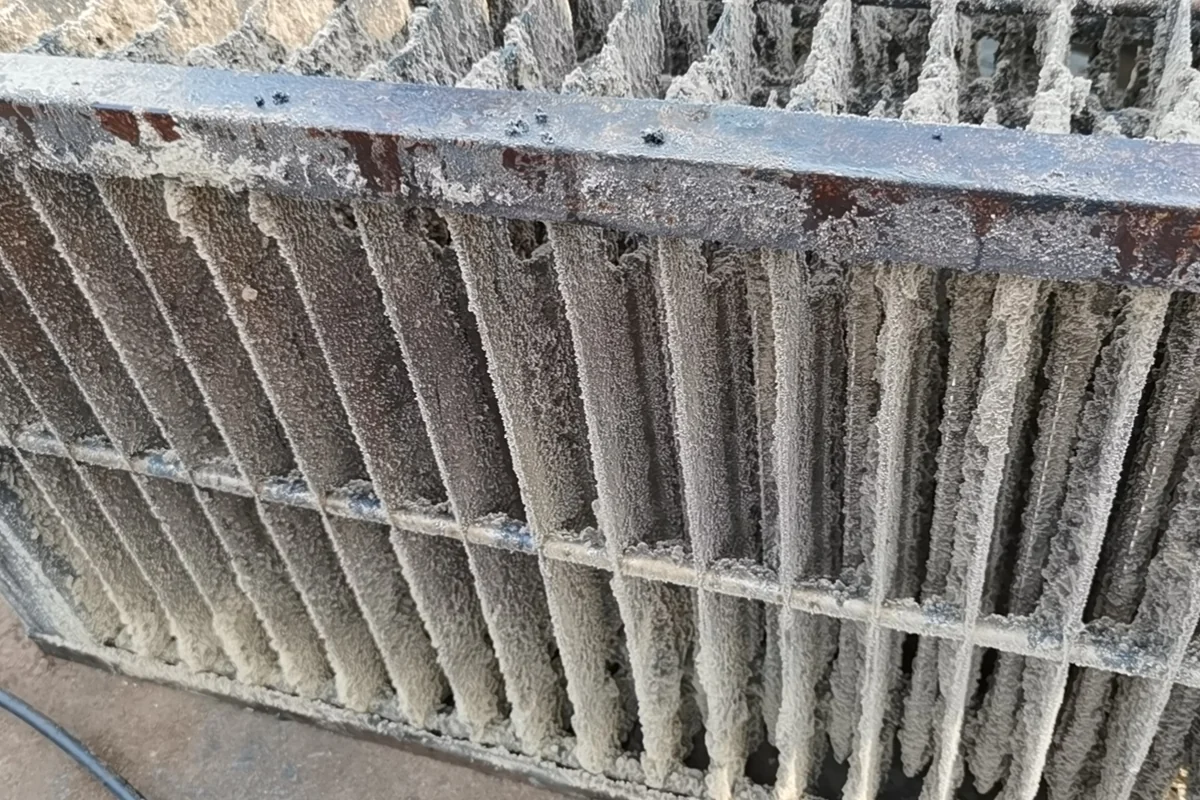

工业油雾油烟净化设备可拆洗收集单元表面积油状态近景
收集单元积油状态

油性颗粒和黏附物长期累积会影响通风与捕集状态,清洗维护应根据压差、积油程度和运行状态安排。

安全与控制要点

工业油雾油烟系统同时涉及含油积污、风管冷凝、可燃风险和电气检修;安全措施应与所用油品、温度、污染物组成及设备路线一起确定。

油品、温度与可燃风险
核对油品或切削液 SDS、正常与异常温度、闪点、火花和可燃组分,必要时设置降温、预分离、阻火或其他专项措施。
高压电气隔离
静电型配置检修前应按设备要求断电、隔离、确认无残余电荷并可靠接地,检修门和高压电源设置相应联锁与警示。
积油、压差与状态监测
结合过滤阻力、电流电压状态、积油程度和运行时间安排清洗或更换,避免积污造成风量下降、异常放电或火灾风险。
风管冷凝与排液
风管低点、箱体和接口考虑冷凝液与油液收集,检查渗漏、积油和排液通畅,避免污染地面或在系统内长期积聚。
风机与生产设备联锁
净化设备、处理风机和生产设备按规定顺序启停;压差、电源、风量或温度异常时执行报警或安全停机逻辑。
清洗物与废弃物处置
收集油、清洗液和废滤材按实际成分、厂内制度及所在地要求分类收集和规范处置,不直接排入普通排水系统。

设备报价与运行费用

报价需对应收集罩或设备接口、管网、预分离、机械过滤或静电主机、风机控制及安装调试范围。降温、集油排液和后续 VOCs 治理按实际需要配置,不能仅凭模块数量比较方案。

运行费用包括风机与设备用电、滤材更换或清洗、油液与清洗废液处置,以及停机维护投入。比较方案时,统一生产油品、入口负荷、运行小时和处理要求,再核对持续运行成本。

拆洗空间与运行维护

检修门应能充分打开,过滤或收集单元能够抽出、搬运和清洗;箱体与风管低点需便于检查积油、冷凝液和泄漏。清洗周期按压差、风量、积油程度及静电设备电流电压等状态调整。

静电单元检修按设备要求完成断电、隔离及残余电荷确认。系统调试还应检查接口捕集、支路风量、排液与报警联锁;生产油品、温度或设备数量改变后,重新核对负荷与维护安排。

常见问题

工业油雾和工业油烟有什么区别?

油雾通常包含机械作用或冷凝形成的液滴,油烟可能同时包含更细的液滴、颗粒和受热产生的气态组分。设备不能只按名称选择,应结合工序、油品、温度、粒径或现场检测判断主要处理对象。

机械过滤和静电净化怎样选择?

机械过滤结构相对直观,但滤材阻力和更换清洗负担会随含油负荷变化;静电捕集适合评估细小油雾油烟,但对入口状态、电场清洁、高压电气和维护管理要求更高。实际项目可按大液滴、黏性物、细颗粒和气态组分采用组合配置。

油烟净化设备能同时去除 VOCs 和异味吗?

油雾油烟主机主要分离液滴和颗粒相污染物,不能自动等同于气态 VOCs 或异味治理。若工艺排气含有挥发性有机物或热分解气体,应先确认组分,再评估吸附、氧化或其他后续处理。

多台机床可以共用一套集中系统吗?

可以评估,但需要统计产污点数量、同时使用率、接口风量、支路阻力和管道路由,并考虑各设备启停及风量调节。集中系统不能只按机床数量简单相加。

清洗周期多久一次?

没有适用于所有工况的固定周期。建议结合压差或风量变化、静电设备电流电压状态、积油程度、连续运行时间和清洗效果建立维护基准;负荷、油品或生产节拍变化后应相应调整。

询价需要先提供哪些资料?

可先提供生产工序、油品或切削液名称、产污点数量、正常与峰值风量、排气温度、运行时间、现有收集方式、现场照片和可用空间;已有 SDS、检测报告、管网图和当地排放要求可随后补充。
