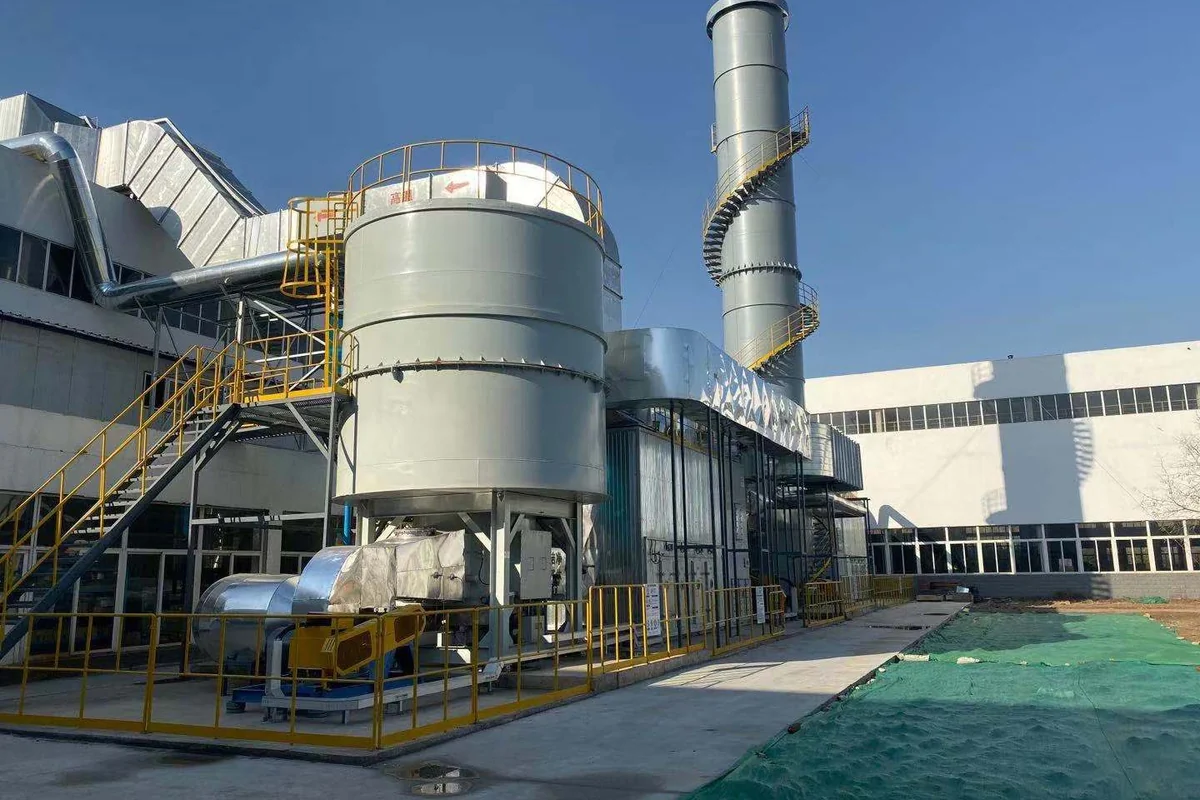

工业厂房旁圆筒形旋转式 RTO 主机、风管、平台与排气筒全景
旋转式 RTO 成套设备现场实拍。

旋转式 RTO 设备介绍

旋转式 RTO 是用于工业有机废气治理的蓄热式热氧化设备,由燃烧室、分区蓄热床、旋转式气体分配器及燃烧控制系统组成。废气先穿过已蓄热的陶瓷床层进行预热,再进入燃烧室氧化;处理后的高温气体通过其他蓄热扇区回收热量。底部气体分配器持续改变各扇区的进气、排气与吹扫任务,蓄热床本身保持固定。这种结构将多个蓄热分区集中在圆筒形主机内,现场仍需一并安排风机、管道、检修平台与能源接口。中环盛达根据生产废气条件提供设计、制造、安装和调试,并将前端预处理与设备控制纳入整体方案。

旋转配气
通过气体分配机构改变各扇区气流,连续组织进气、排气和吹扫;驱动、位置反馈和密封是运行检查的重点。
蓄热回用
陶瓷蓄热体回收处理后气体的热量,用于进气预热。辅助燃料需求随废气放热量、生产负荷与运行时间变化。
整体布置
圆筒形主机与风机、风管及平台共同组成设备区,选型时同时考虑高度、运输吊装和分配器检修空间。

旋转式 RTO 怎样完成连续净化

以下流程说明从废气进入系统到净化排放的主要环节;前处理、气流分配和控制逻辑仍需根据实际工况设计。

  1. 收集与前处理

    生产废气经支管和总管集中收集,并根据漆雾、颗粒物、油雾及易沉积组分配置过滤或其他预处理。

  2. 主风机输送

    主风机维持系统所需风量和压力,将处理后的废气送入旋转式气体分配器,同时与生产设备建立启停联锁。

  3. 进气扇区预热

    气体分配器把废气导入当前进气扇区,废气穿过已蓄热的陶瓷床层并被逐步加热。

  4. 燃烧室氧化

    预热后的废气进入燃烧室,在设计温度和停留时间下完成氧化;辅助燃烧器按热平衡补充所需热量。

  5. 排气扇区蓄热

    净化后的高温气体通过另一组蓄热扇区,将热量传给蓄热体后降温,并进入净化排气路线。

  6. 吹扫与循环

    吹扫扇区带走切换区域内的残余废气,气体分配器按设定周期连续转换各扇区功能,形成循环运行。

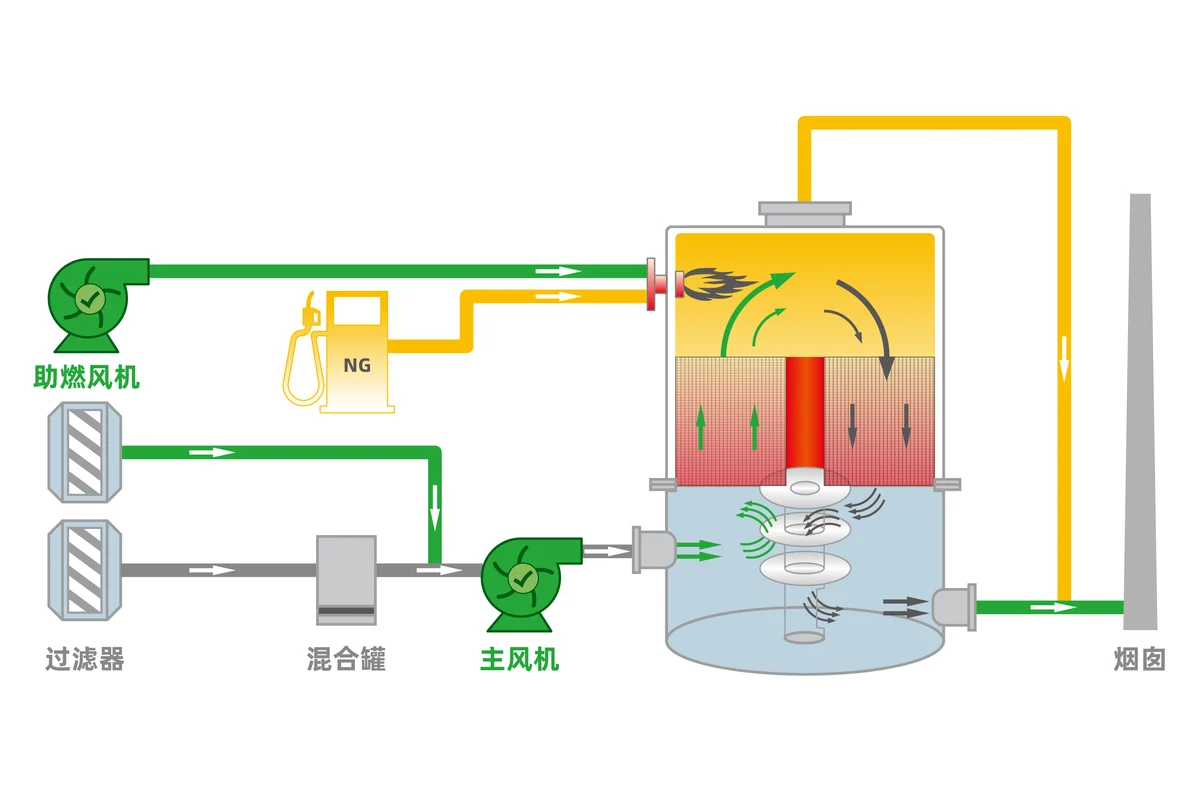

旋转式 RTO 过滤、主风机、燃烧、热回收和净化排放工艺流程图
废气经前端过滤和主风机进入 RTO,净化气排放;辅助燃料、助燃风和热量回收根据项目配置。

主要组成与旋转配气结构

工艺图说明系统主流程,结构图展示固定蓄热床的扇区划分和旋转气体分配逻辑;设备效果图为组成示意,具体型号按项目选型确定。

固定分区蓄热床
陶瓷蓄热体布置在固定扇区内,分别承担进气预热、排气蓄热与吹扫任务。
旋转气体分配器
通过旋转配气改变扇区气路,驱动、密封及位置反馈配合完成连续切换。
燃烧室与保温
容纳高温氧化空间,衬里减少热量散失,燃烧系统补充运行所需热量。
吹扫风路
将切换区域内的残余废气带回氧化过程,与气体分配器运行状态配合。
监测与联锁
监测温度、压力及设备状态,联动风机、燃烧器、分配器和生产设备。
平台与检修接口
为巡检、驱动密封维护、管道连接及燃气系统检查预留操作位置。

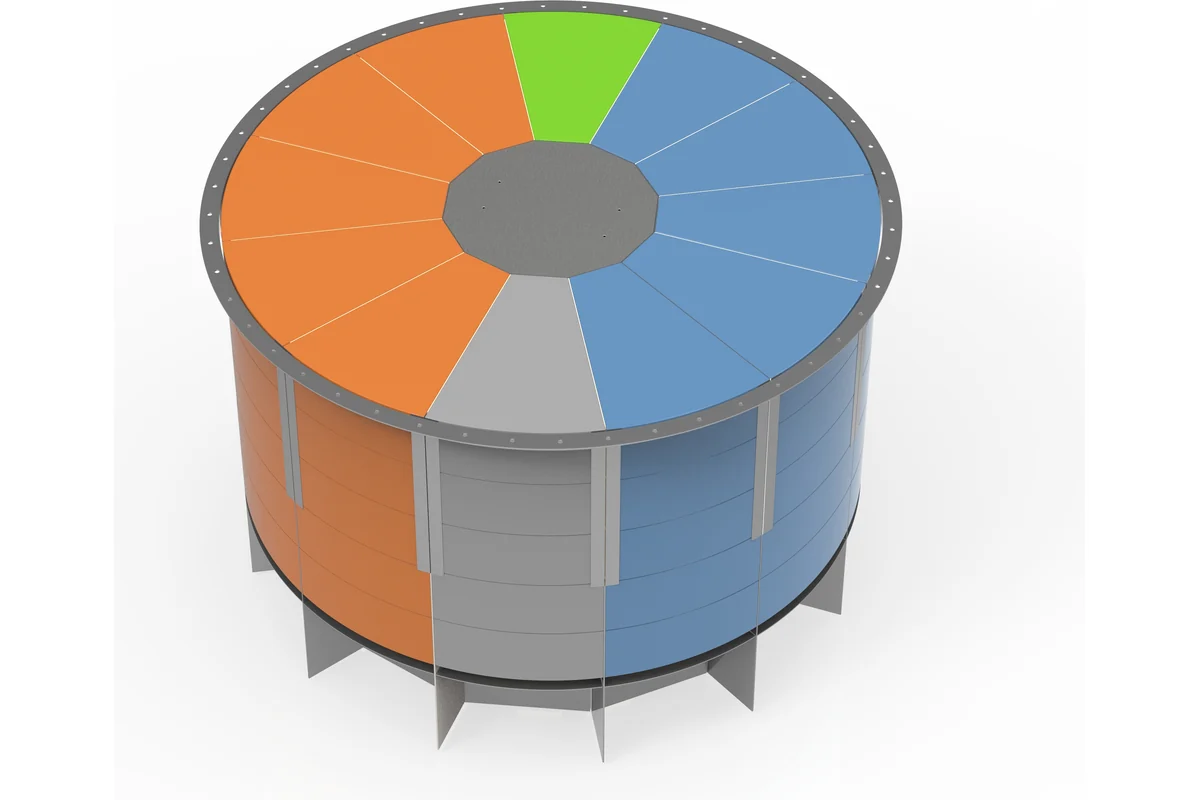

圆筒形蓄热床分为进气、排气和吹扫功能扇区的结构示意图
蓄热床扇区分配示意

圆筒形蓄热床划分为进气、排气和吹扫等功能扇区,底部气体分配器依次改变各扇区的气流路径。

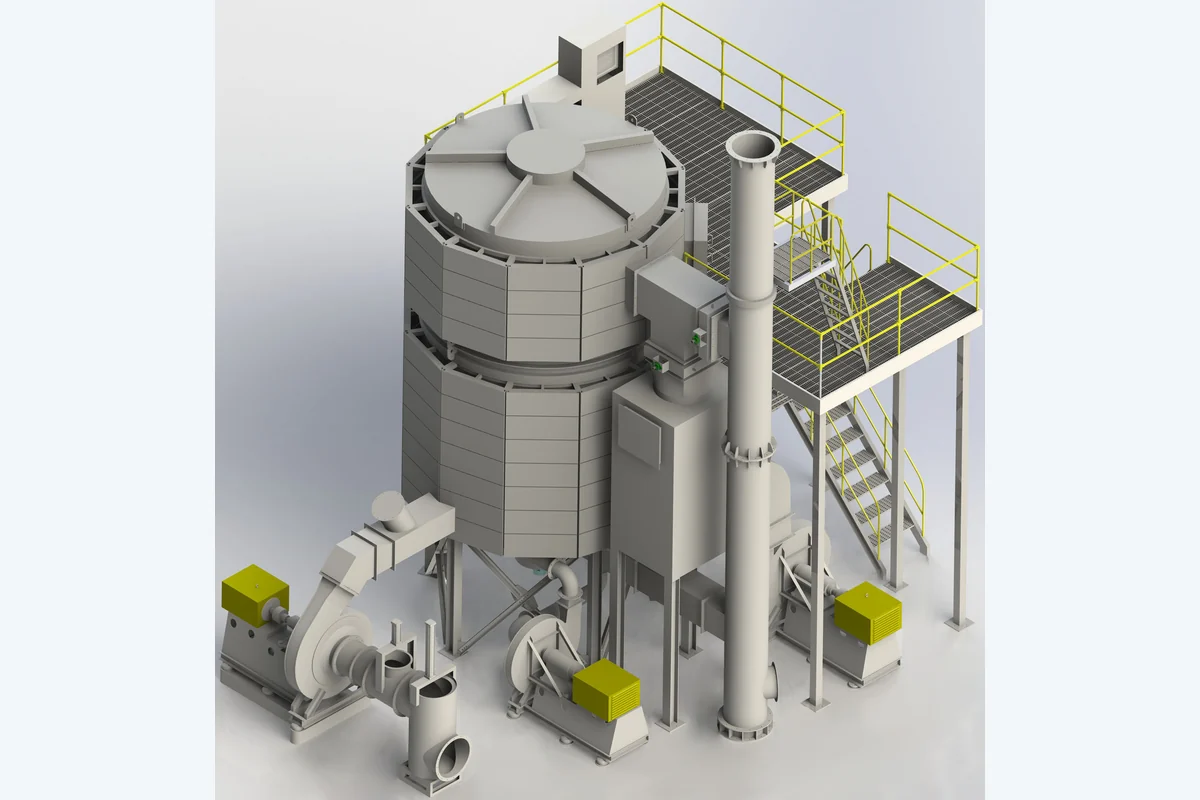

圆筒形旋转式 RTO 主机、平台、风机和连接设备的三维结构效果图
旋转式 RTO 设备结构效果图

展示圆筒形主机、平台、风机和连接接口的组合关系,仅用于辅助理解设备结构与检修空间。

应用场景与适用条件

适用于涂装、烘干、印刷、复合及其他连续排放的工业有机废气工况,具体路线根据废气组分、浓度、风量、波动和前处理条件确定。

适用条件

废气性质
处理对象为连续或运行制度相对明确的工业有机废气,可根据风量、组分、浓度与排放目标完成系统设计。
设备区与检修
项目希望采用集中圆筒形蓄热床和连续气流分配方式,并能为主机、平台、风管及检修保留合理空间。
前端处理
废气经前处理后能够满足 RTO 进气要求,漆雾、颗粒物、油雾和黏性物质得到有效控制。
浓缩组合
大风量低浓度废气可评估前端沸石转轮浓缩,但需同时核对转轮适用性、浓缩气安全和系统热平衡。

需要预处理或专项评估的情况

  • 易反应、易聚合或含卤素废气不宜直接采用蓄热燃烧法,需要根据组分和副产物风险另行论证。
  • 进入装置的颗粒物浓度应低于 5 mg/m³;含焦油、漆雾等黏性物质时应从严控制并配置相应预处理。
  • 入口有机物浓度需低于最易爆组分或混合气体爆炸极限下限的 25%,浓度突变时还需实时监测、稀释或缓冲。
  • 生产频繁短时启停、风量与浓度剧烈波动,或缺少可靠物料与检测资料时,应先评估热平衡、控制策略和安全边界。

旋转式与三床式 RTO 怎样选择?

两者都利用陶瓷蓄热体回收热量。三床式以切换阀组组织三个床体,旋转式以分配器组织固定蓄热床的各扇区。比较时应同时看设备区尺寸、分配器或阀组检修、密封维护和运行制度。

对照三床式 RTO 的设备结构与型号

不同现场的系统布置

以下照片来自不同项目现场,可对照圆筒形主机、风管、检修平台与厂房的相对位置,了解不同场地条件下的系统布置方式。

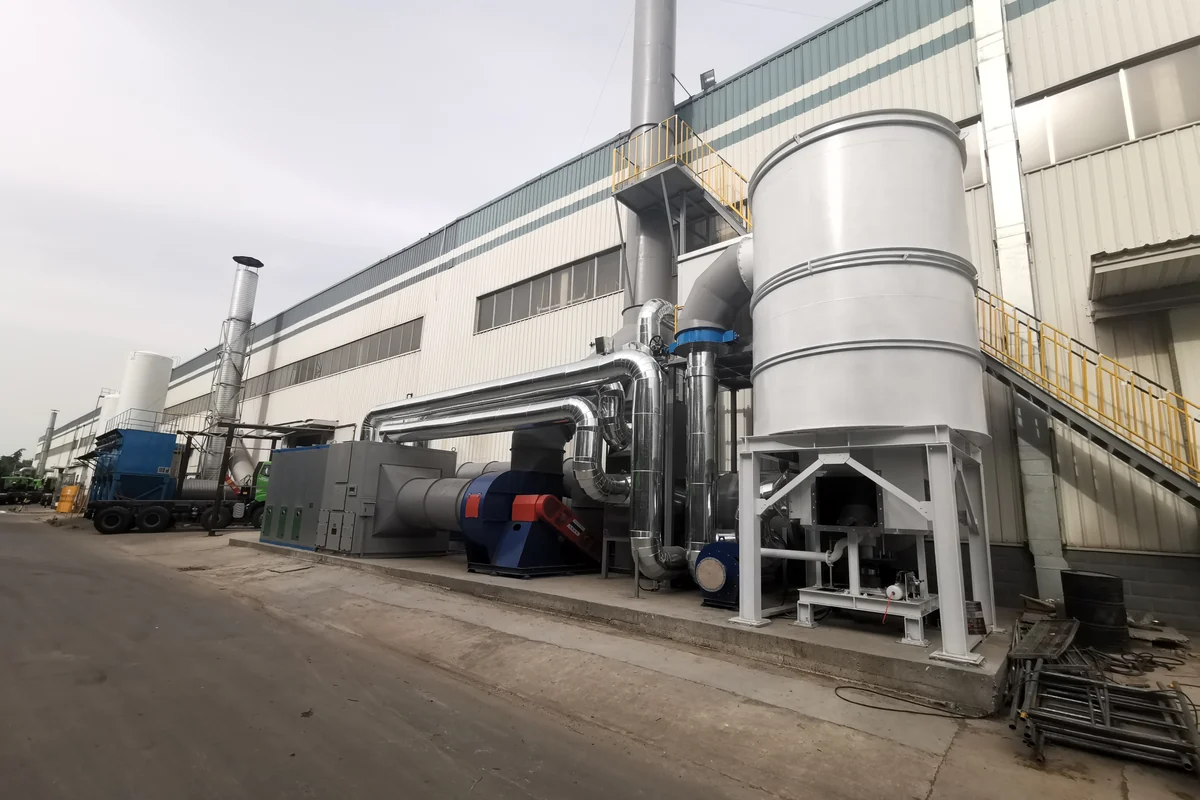

工业厂房外安装的圆筒形旋转式 RTO 主机和连接风管
厂房旁旋转式 RTO 安装全景

主机、连接风管和排气设施沿厂房外墙布置,设备区同时需要考虑检修、消防和运输吊装通道。

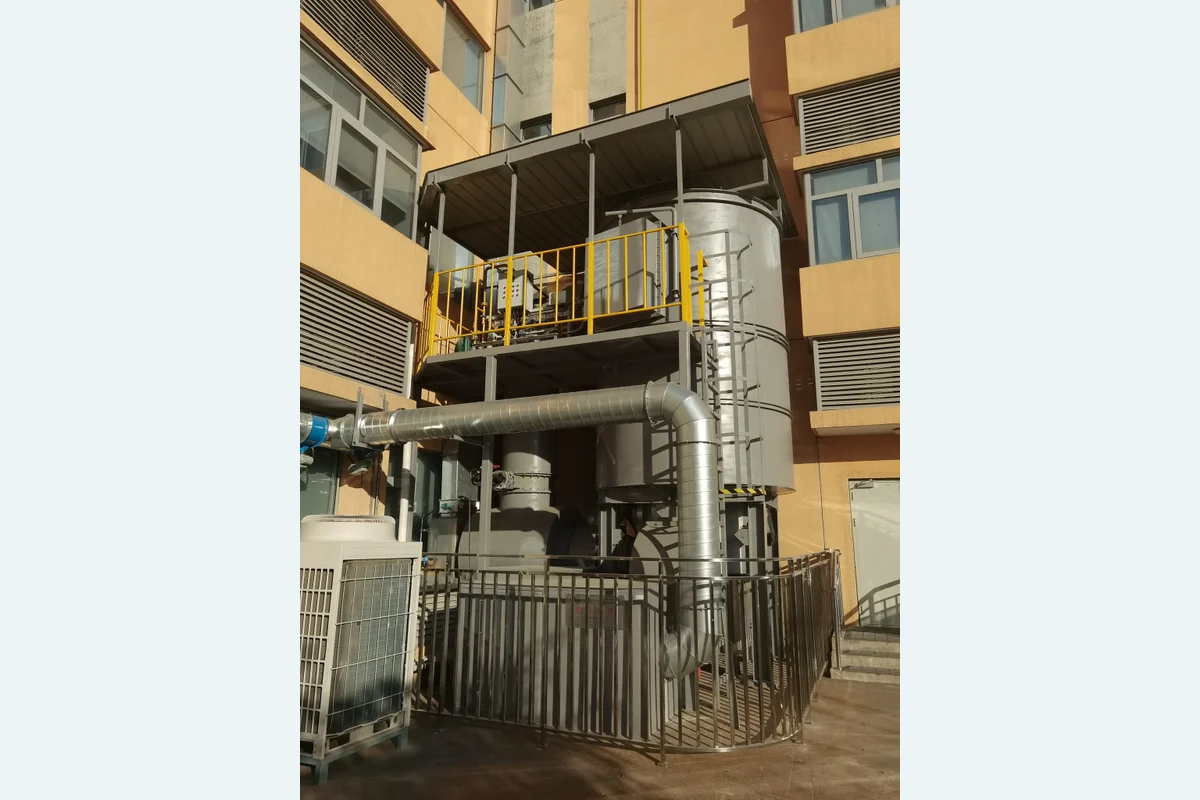

楼宇旁圆筒形旋转式 RTO 主机和检修平台侧面
紧凑场地侧面布置

圆筒形主机靠近楼宇设置,设备高度、直径、平台和管道接口需结合建筑条件统筹。

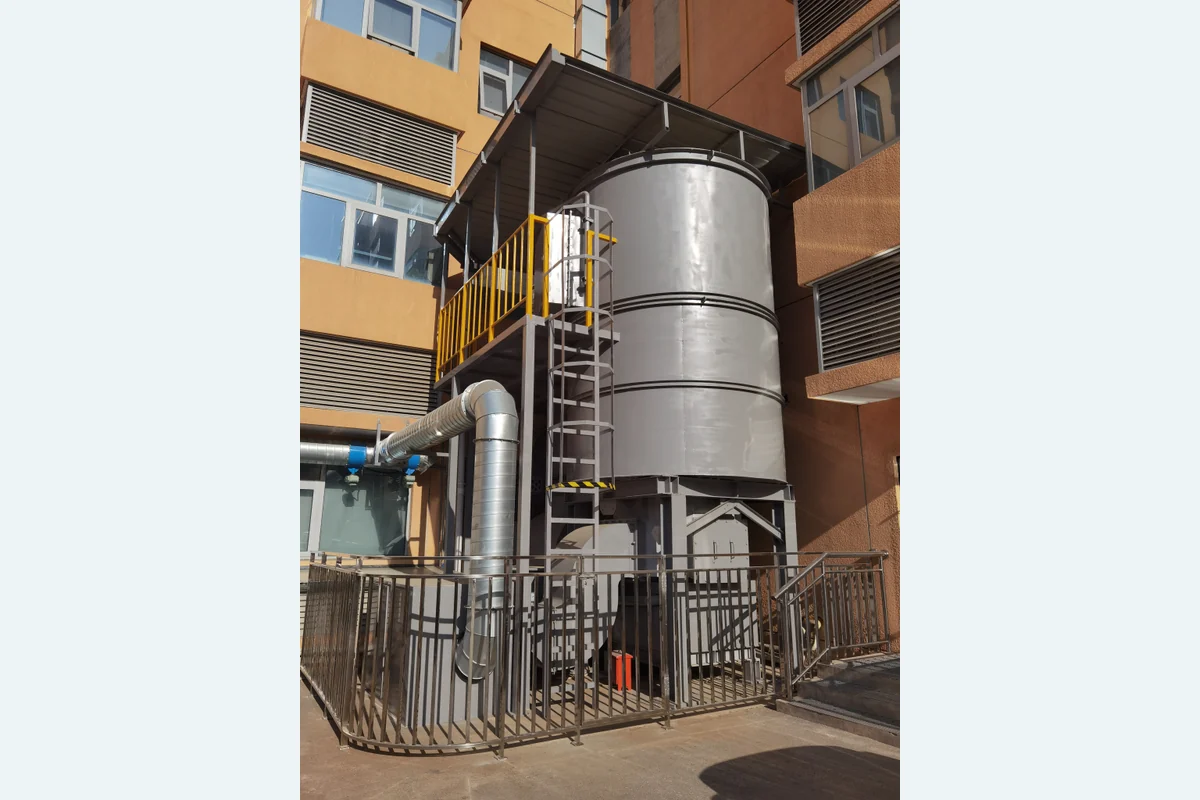

楼宇旁圆筒形旋转式 RTO 主机、底部设备与平台正面
紧凑场地正面布置

从正面可见主机、操作平台和底部设备区关系,现场方案还需校核基础、维护和安全距离。

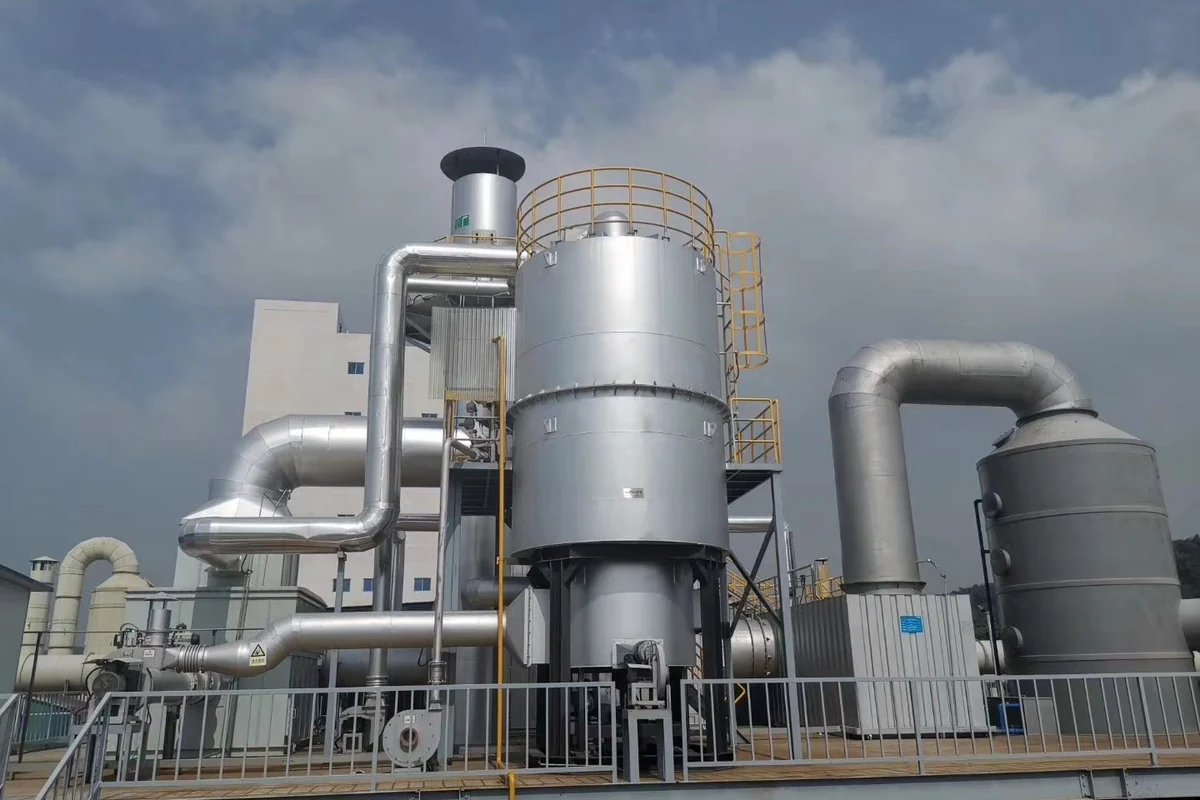

圆筒形旋转式 RTO 主机与大截面连接风管现场全景
主机与大风管系统

旋转式 RTO 与大截面管道、支撑和厂房接口组成完整风路,系统压降需按全流程核算。

安装检修与燃烧控制

工程实施不仅是主机就位,还包括平台通道、燃气阀组、仪表、控制联锁及与生产系统的接口。

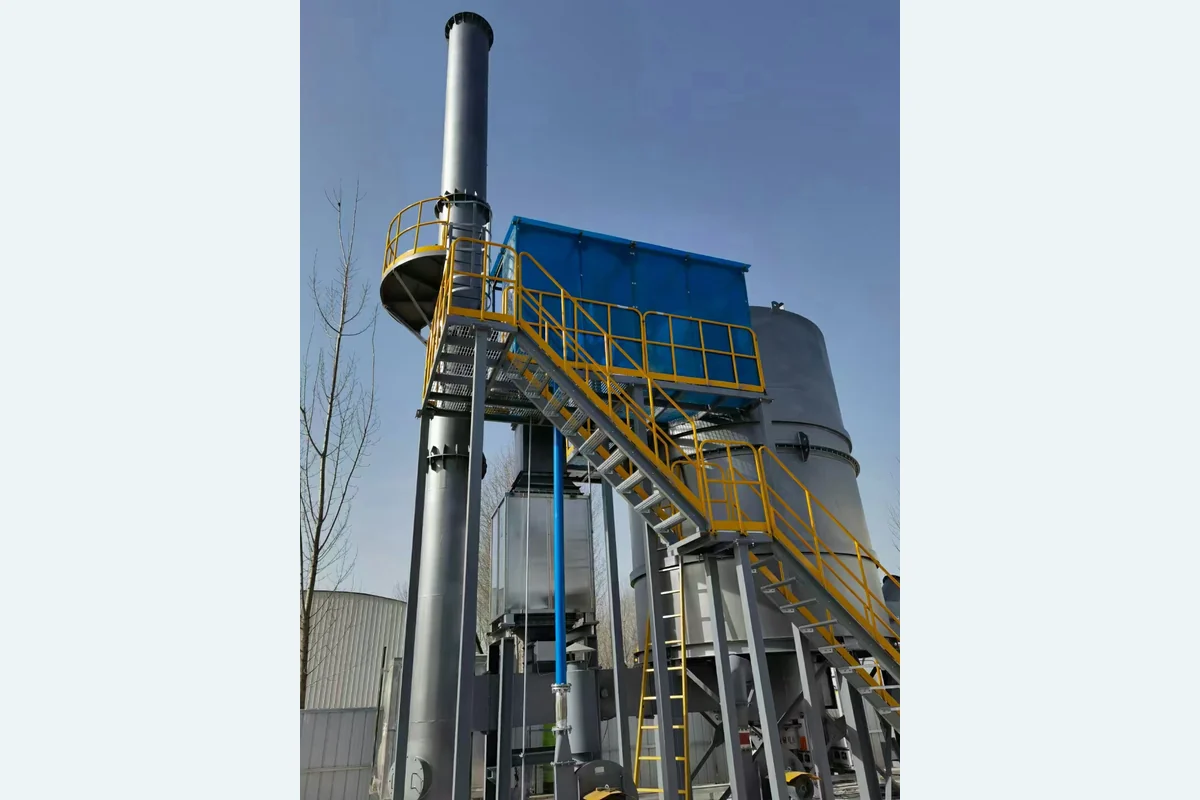

圆筒形旋转式 RTO 主机、旋梯和检修平台安装现场
主机安装与检修通道

圆筒形设备、旋梯和平台构成现场操作与巡检路径,具体通道和护栏按设备及场地设计。

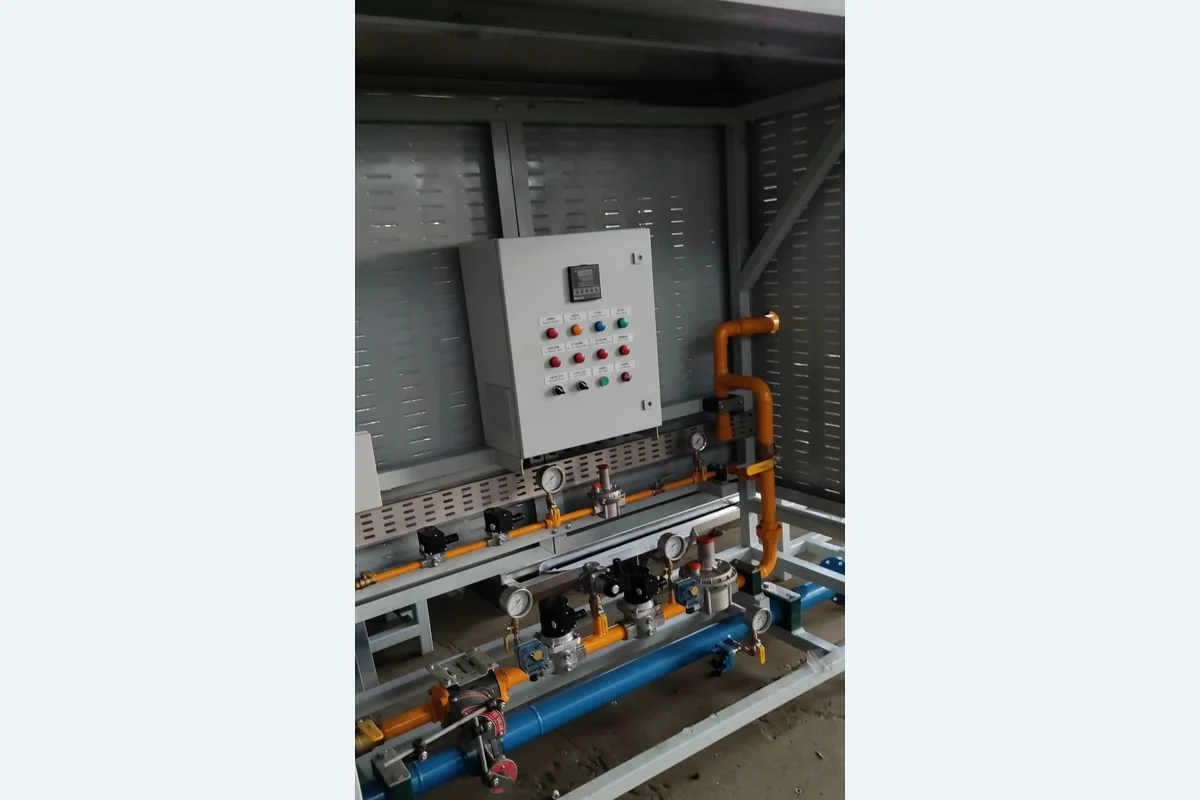

RTO 燃气阀组、压力仪表、管路和控制柜设备细节
燃气管路与控制柜

燃气阀组、压力仪表和控制柜用于燃烧供气、状态监测及安全联锁,配置随项目能源与风险条件确定。

规范设计指标(HJ 1093—2020)

以下为 HJ 1093—2020 对蓄热燃烧工程及旋转式装置给出的主要设计基线;具体排放目标、安全配置和验收指标仍按项目所在地要求及技术协议落实。

设计风量相对最大排放量
≥105%

第 6.1.1 条:以最大废气排放量为基准确定设计风量。

设计净化效率
≥98%

第 6.1.2 条:多室或旋转式装置的净化效率不宜低于此值。

设计热回收效率
≥90%

第 6.1.3 条:热回收效率一般不宜低于此值。

燃烧室温度
>760℃

第 6.3.3.4 条:燃烧温度一般应高于此值。

设计停留时间
≥0.75s

第 6.3.3.3 条:燃烧室停留时间一般不宜低于此值。

入口浓度上限
<25% LEL

进入装置的有机物浓度应低于爆炸极限下限的 25%。

系统设计压降
<3,000Pa

第 6.3.6.1 条:系统设计压降宜低于此值。

气体分配器换向时间
30–120s

第 6.3.6.2 条:旋转式装置气体分配器的建议换向时间范围。

安全与控制要点

旋转式 RTO 的安全控制既覆盖燃烧系统,也要覆盖气体分配器、风机、前处理和生产设备之间的实时联锁。

浓度监测与 LEL 控制
根据废气浓度和波动设置监测、报警、稀释、缓冲或切断逻辑,保证进入装置的可燃物浓度处于设计安全范围。
分配器位置与密封
监测旋转式气体分配器的驱动、位置和切换状态,检查密封与吹扫条件,异常时进入预定保护状态。
温度、压力与压差
对燃烧室、蓄热床、系统压力和关键压差进行监测与报警,用于识别超温、堵塞、风路异常等状态。
燃烧器与燃气保护
燃气系统设置压力保护、泄漏报警和紧急切断,燃烧器配置火焰监测、点火程序及温度调节。
风机与生产设备联锁
治理设备先于产废设备开启、后于生产设备停机,并把主风机、阀门和异常停机纳入联锁顺序。
阻火、接地与防爆
根据项目风险配置阻火或防火、法兰跨接和接地、防雷、防爆泄压及适配现场等级的电气仪表。

设备报价与运行费用

设备报价包括什么?

报价应说明主机处理能力、旋转气体分配器、驱动密封、燃烧控制、前处理及风机管道的范围。运输吊装、安装接线、能源接口和系统调试也要结合现场条件列清,便于比较整套工程投入。

运行费用如何评估?

费用主要包括辅助燃料、风机用电、分配器驱动、前处理耗材及维护。按启动升温、正常生产、低负荷和停机吹扫分别核算,再结合全年运行时间、系统压降和能源价格比较。可参考 RTO 运行费用估算方法。

常见问题

旋转式 RTO 和三床式 RTO 有什么区别?

两者都利用蓄热体回收热量。三床式 RTO 通过多个固定蓄热室及换向阀轮换进气、排气和吹扫;旋转式 RTO 把圆筒形蓄热床划分为多个扇区,由底部旋转式气体分配器连续改变各扇区气流。选择时应同时比较风量、场地、切换机构、维护条件和整体工程配置。

旋转式 RTO 的蓄热床会旋转吗?

通常不会。圆筒形蓄热床及其蓄热体保持固定,旋转的是底部气体分配机构。它按设定周期把不同扇区分配为进气、排气和吹扫路线。

哪些废气进入旋转式 RTO 前需要预处理?

含漆雾、颗粒物、油雾、焦油、黏性或易沉积成分的废气需要重点配置前处理;还要核对腐蚀性、含卤、易聚合及可能影响安全和蓄热床状态的组分。

旋转式 RTO 能与沸石转轮组合吗?

可以作为低浓度、大风量 VOCs 的候选组合路线,但需要先判断废气是否适合沸石吸附,再核算浓缩倍率、脱附浓度、RTO 热平衡、入口 LEL 和异常工况控制,不能只按总风量直接组合。

旋转式 RTO 运行中重点维护哪些部位?

重点包括旋转气体分配器的驱动、位置反馈与密封,蓄热床温度和压差,燃烧器与燃气阀组,主风机、仪表、吹扫风路及安全联锁。维护周期根据废气洁净程度、运行时长和现场状态制定。

询价需要先提供哪些资料?

建议提供生产工序、废气组分与正常和峰值浓度、各排风点风量、温湿度、漆雾粉尘等夹带物、运行班次、原辅材料或 SDS、现有收集设施、场地能源条件和排放要求。

旋转式 RTO 是整个蓄热床都在转动吗?

不是。本页所述设备采用固定分区蓄热床,由旋转气体分配器改变各扇区的进气、排气和吹扫任务。现场布置应为底部分配器、驱动与密封维护保留空间。
